4-22

A5E00330068/011

Самодиагностика автомобиля/Система бортовой диагностики

4.4.8

Считать блок измеряемых величин

Если в окне «Выбрать диагностическую функцию» (см. рис. 4-7) Вы выберете запись
«08 - Считать блок измеряемых величин», Вы можете считать и циклически
отобразить ➚ блок измеряемых величин из системы автомобиля. Для этого Вам
нужно указать необходимую группу индикации («Номер группы индикации» см.
Руководство по ремонту), после чего будут получены соответствующие результаты
измерений.

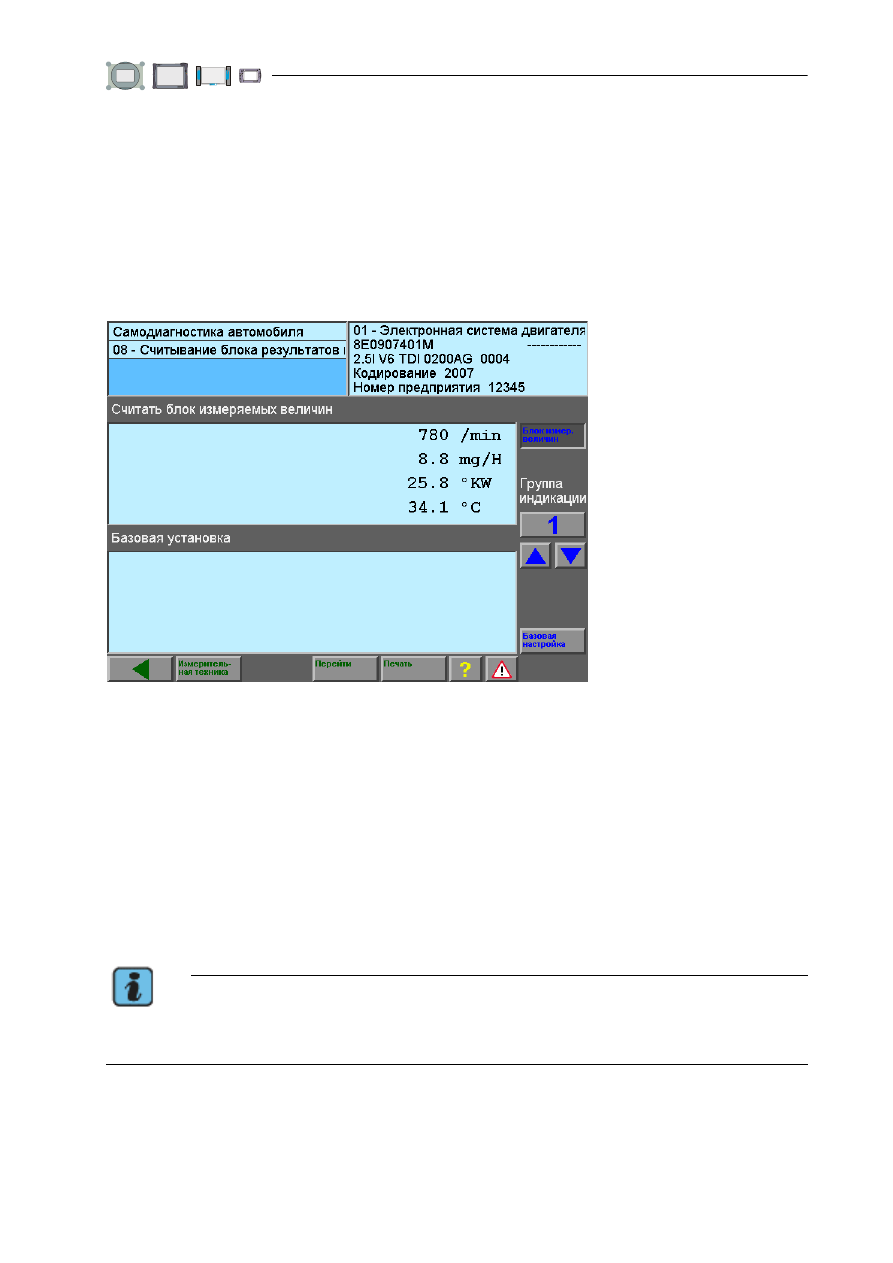

Рис. 4-14  Окно «Считать блок измеряемых величин» в KW1281

Стандартно группы индикации отображаются в возрастающем порядке, начиная
с 1, вместе с результатами измерений от #1 до #4 (поля индикации от 1 до 4, если
имеются). Вы можете изменять номера групп индикации при помощи кнопок
«Стрелка вверх» или «Стрелка вниз».

Указатель в KW1281

В KW1281 кроме блока результатов измерений Вы можете также в окне отобразить
базовую настройку (см. рис. 4-14). Для этого выберите кнопку «Базовая установка».

Указание

Значения измерений из этой диагностической функции Вы также можете отобра-

зить в окнах режима «Измерительная техника» (см. раздел 5.5.4).

4-23

A5E00330068/011

Самодиагностика автомобиля/Система бортовой диагностики

4.4.9

Адаптация

Диагностическая функция «10 - Адаптация» предназначена для чтения, тестиро-
вания и сохранения значений настройки ( согласующие значения) систем
автомобиля. В качестве примера можно упомянуть точную настройку резервного
указателя уровня топлива, более подробно описанную в Руководстве по ремонту.

Сначала на высвеченной цифровой клавиатуре выберите номер канала. Тестер
считывает актуальное согласующее значение и отображает его. Будет ли тестер
отображать результаты измерений, зависит от системы автомобиля и от выбран-
ного номера канала.

Согласующие значения можно изменить при помощи виртуальной клавиатуры
(вызов нажатием кнопки «Клавиатура») или передвижного регулятора. Если Вы
переместите регулятор до конца вправо, определенная установленная область
значений удваивается, например с 8 на 16 и т.д. Вы можете проверить действие
произведенных настроек на автомобиле, не используя при этом кнопку
«Сохранить».

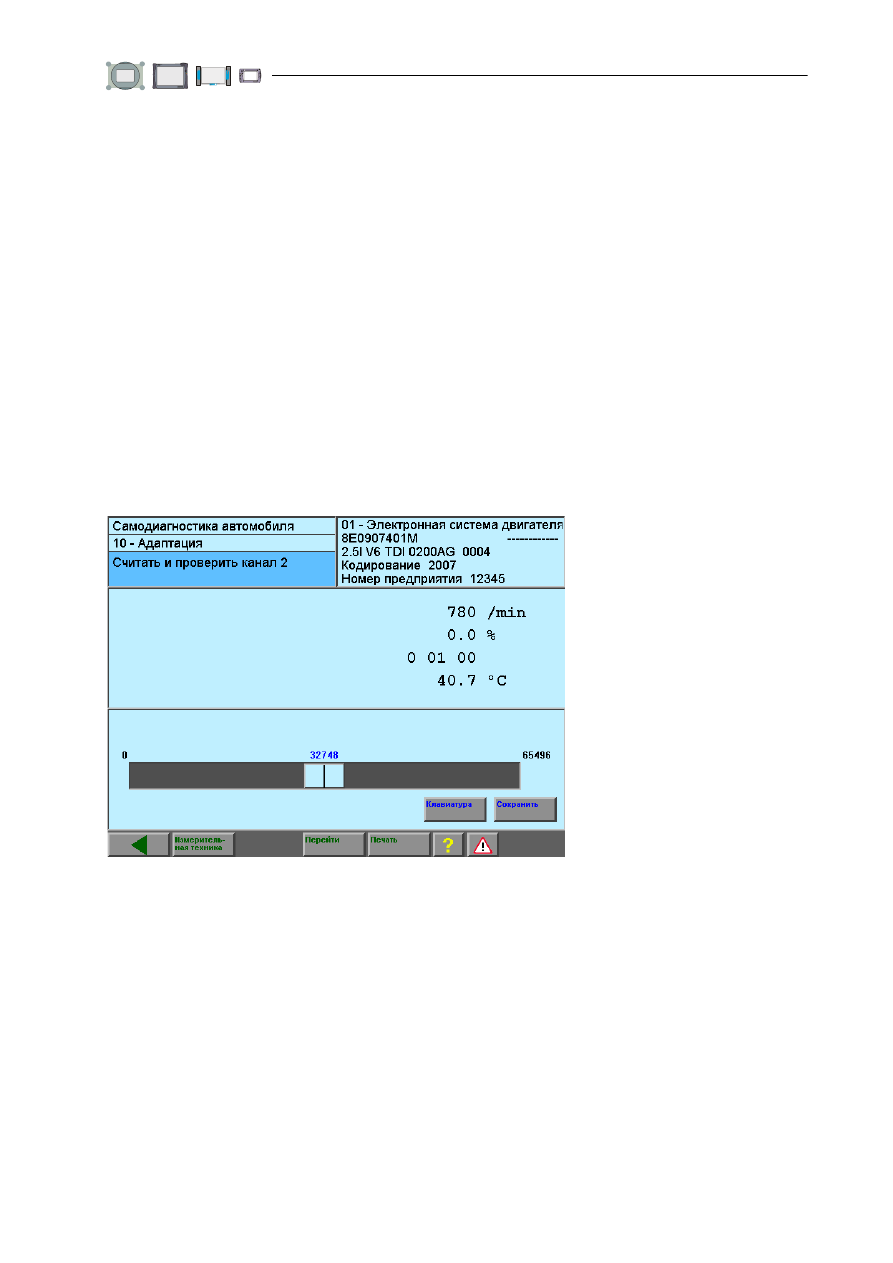

Рис. 4-15  Окно «Адаптация»

Если правильное согласующее значение было найдено, нажмите кнопку «Сохранить».
Сначала тестер отображает предыдущее и новое согласующие значения; новое
значение сохраняется в системе автомобиля только в том случае, если Вы наж-
мете кнопку «Применить».

4-24

A5E00330068/011

Самодиагностика автомобиля/Система бортовой диагностики

Удалить программируемые значения

Вы можете удалить все программируемые значения, сохраненные в системе авто-
мобиля, если при выборе укажите номер канала «0». Тестер реагирует, отображая
в левом информационном окне запрос

Канал 0
Удалить программир. значения?

Для того, чтобы удалить сохраненные значения нажмите кнопку «Дальше», а для
того, чтобы прервать функцию нажмите кнопку «Назад», и вернитесь к окну
«Выбрать диагностическую функцию» (рис. 4-7). Если значения удалены, тестер
подтверждает это в левом информационном окне.

4.4.10

Обновление ПО

Если в окне «Выбрать диагностическую функцию» Вы выберете запись «Обнов-
ление ПО» (на рис. 4-7 не отображено), Вы можете актуализировать версию про-
грамм системы автомобиля при помощи тестера.

Выбрать диагностическую функцию

Выбор этой диагностической функции отображается лишь в том случае, если
в данной системе автомобиля можно осуществить обновление ПО, и если в тес-
тере или на компакт-диске, вставленном перед выбором системы автомобиля,
имеется более актуальная версия программ. Если обновление ПО определенной
системы автомобиля было проведено успешно, то для этой системы диагности-
ческая функция больше не будет предлагаться.

Вы можете активировать диагностическую функцию, выбрав «Обновление ПО».
Если в системе автомобиля не были выполнены необходимые предпосылки,
отображается предупредительное сообщение. Выполните отображенные пред-
посылки и вновь активируйте обновление ПО.

Указание

Соблюдайте имеющиеся на флэш-CD информативные указания по обновлению

ПО.

4-25

A5E00330068/011

Самодиагностика автомобиля/Система бортовой диагностики

Процесс управляется методом диалога посредством нескольких диалоговых окон:

•

Отображается текст указания с новым номером версии. Следуйте указанию.

•

Обновленная программа загружается в систему автомобиля. Этот процесс
продолжается несколько минут. Процесс загрузки отображается непрерывно
в виде удлиняющейся полосы; после окончания загрузки на экране отобра-
жается информация протокола программирования.

•

Выключите и вновь включите зажигание.

•

Дополнительно Вы можете посредством запроса удалить памяти неисправ-
ностей всех систем автомобиля.

Если при этом возникнет ошибка, система автомобиля больше не сможет эксплуа-
тироваться. Отображается ошибка, в меню выбора диагностических функций
(рис. 4-7) видна только диагностическая функция «Обновление ПО». Повторите
обновление ПО.

Протоколсамодиагностики

В конце процесса вы можете сохранить результаты в протоколе самодиагностики.
Протокол содержит, например, версию системы автомобиля перед и после обнов-
ления ПО, а также статус программирования.

Помощь

После выбора диагностической функции предлагается поддержка в форме функ-
ции «Помощь».
