Самодиагностика автомобиля/Система бортовой диагностики

4.4.1

Диагностические функции

Для KW2000 и KW6000 предлагаются только распознаваемые идентифициро-
ванной системой автомобиля функции. При работе с KW1281 отображаются абсо-
лютно все диагностические функции.

Если Вы выбираете функцию, не имеющуюся в данной системе автомобиля,
в левом информационном окне тестер отображает ответное сообщение:

Функция неизвестна или на данный момент не выполнима.

4.4.2

Показать все диагностические функции

Если в системах автомобиля, в KW2000 и KW6000 диагностические функции ото-
бражаются неверно, при помощи данной функции Вы можете отобразить в списке
выбора все существующие диагностические функции. Диагностика неисправ-
ностей возможна даже в том случае, если не все отображенные функции распозна-
ются актуальной системой автомобиля.

Указание

Далее описываются отдельные примеры диагностических функций.

4-15

A5E00330068/011

Самодиагностика автомобиля/Система бортовой диагностики

4.4.3

Запрос накопителя неисправностей

Если в окне «Выбрать диагностическую функцию» (см. рис. 4-7) Вы выберете запись
«02 - Запрос накопителя неисправностей», тестер будет считывать из системы
автомобиля содержание памяти неисправностей и отобразит его в форме текста.
При этом тестер различает между ошибками и указаниями: последние он отмечает
дополнительным текстом «Указание», расположенным справа от отображаемого
кода ошибки.

Если с одной и той же ошибкой было сохранено несколько параметрических условий,
их также можно отобразить. ➚ Параметрические условия содержат более подроб-
ные указания об определенной ошибке, например, о том, когда была зарегистриро-
вана ошибка (дата, время) при сохранении определенных результатов измерений
(значение лямбда, ...).

Объем и структура отображаемых данных зависят от состояния конструкции блока
управления. Подробнее:

•

Количество ошибок
Внизу, в левом информационном окне, указано количество считанных из памяти
неисправностей.

•

Код ошибки
Пример:

19461   P3005   035   001         Указание

Это пятизначный код ошибки с последующим номером кода вида неисправ-
ности 1, вида ошибки 2 и возможного обозначения «Указание», в соответствии
со стандартом SAE. Не все блоки отображаются в каждом коде ошибки.

−

Код ошибки
Пятизначный код ошибки сообщает место ошибки, например, «Реле высокой
мощности нагревания — J360».

−

Номер SAE
К коду ошибки, согласно стандарту SAE, может быть добавлен номер кода.

−

Вид ошибки 1
Трехзначный вид ошибки описывает признак неисправности более подробно,
например, «Короткое замыкание на корпусе», «Недостоверный сигнал»,
«Перейдена нижняя граница наименьшего предельного значения» и т.д.

−

Вид ошибки 2
Вид ошибки 2 описывает вид проявления ошибки, например, «статически»
или «спорадически». Если в окне не отображается пояснение вида ошибки 2,
то вид ошибки будет «статическим».

−

Указание
Данная запись в памяти неисправностей распространяется не на отдельную
ошибку, а на отдельное указание.

4-16

A5E00330068/011

Самодиагностика автомобиля/Система бортовой диагностики

В системах автомобиля, дополнительно предоставляющих параметрические усло-
вия, эти условия можно отобразить нажатием кнопки «Параметрические условия»,
расположенной с правого края области работы.

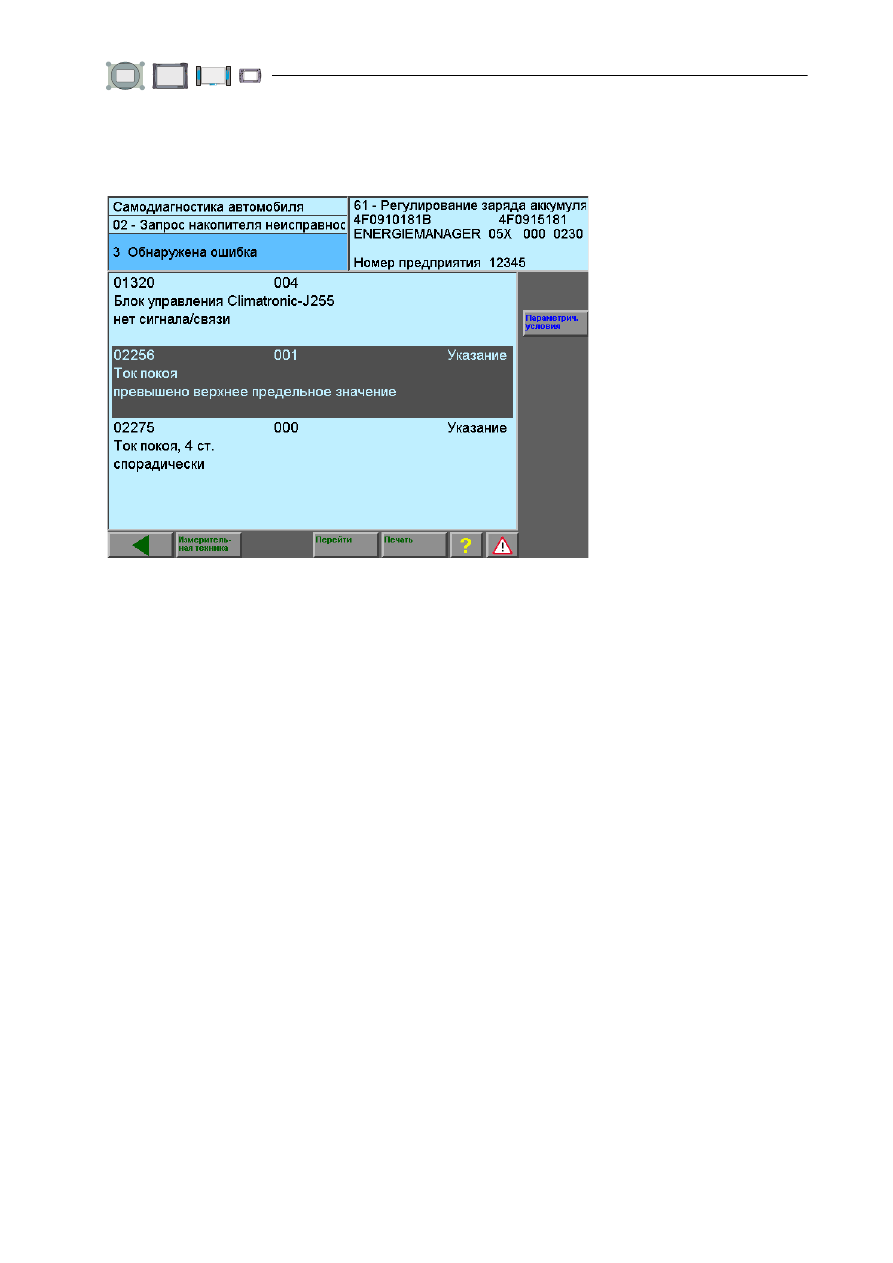

Рис. 4-9

Окно «Запрос накопителя неисправностей», пример с кнопкой
«Параметрические условия»

Если вы нажмете кнопку «Параметрические условия», предварительно не выбрав
запись в памяти неисправностей, в отсортированном порядке отобразятся все
стандартные значения и/или результаты измерений, сохраненные в записях пам-
яти неисправностей.



Рис. 4-10  Окно «Запрос накопителя неисправностей», отображение параметрических условий

4-17

A5E00330068/011

Самодиагностика автомобиля/Система бортовой диагностики

Если Вы предварительно выберете ошибку, а затем нажмете кнопку «Пара-
метрические условия», отобразится только выбранная Вами ошибка с соответст-
вующими ей параметрическими условиями.

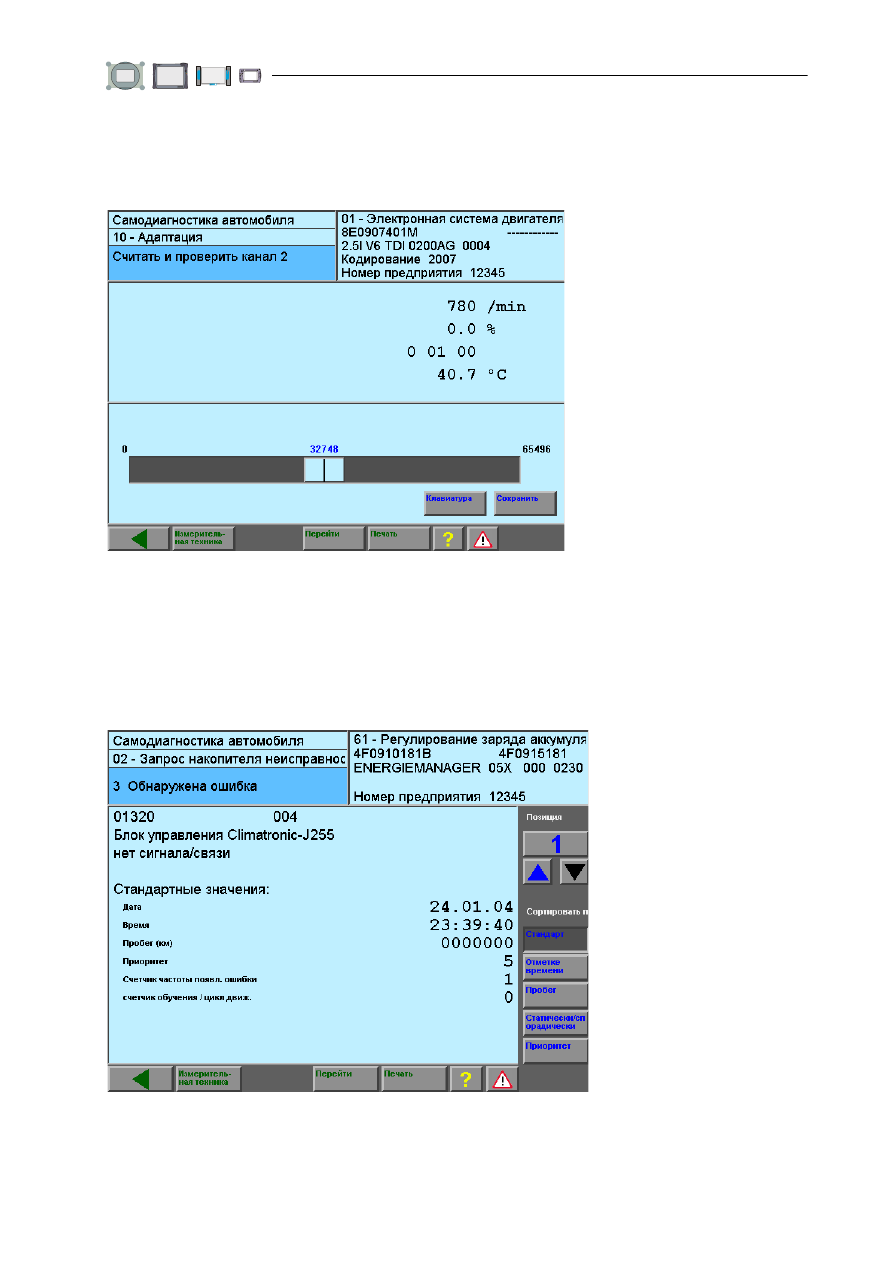

Рис. 4-11  Окно «Запрос накопителя неисправностей», пример с выбранной ошибкой

Могут быть отображены следующие параметрические условия:

•

Стандартные значения (если указаны)
Под этими значениями обобщены следующие параметрические условия:

−

Дата Время: отметка времени к моменту распознавания ошибки.

−

Пробег (км): указывает, при каком значении пробега была обнаружена ошибка.

−

Приоритет: приоритет может иметь значение от 0 до 15:
0 - 5: Обозначение ошибки с нисходящим приоритетом, 5 = самая
незначительная ошибка, 6 - 8: Указание, ошибки отсутствуют.

−

Счетчик частоты появл. ошибки: счетчик может указывать значения
от 0 до 254. При каждом появлении ошибки (во всех циклах движения)
счетчик добавляет 1.

−

Счетчик обучения/цикл движения: отображает актуальное значение ➚ счетчика
обучения. При возникновении ошибки счетчик обучения устанавливается
на значение, зависящее от блока управления и кода ошибки, например, 40.
Если в следующем цикле движения ошибка больше не возникает, она
обозначается как «спорадическая». С каждым циклом движения, не содержа-
щем ошибок, значение счетчика обучения уменьшается на 1.

•

Результаты измерений (если указаны — расширенные параметрические условия)
С отдельными кодами ошибок дополнительно могут быть отображены только
результаты измерений. Каждое из восьми параметрических значений (не более)
может состоять из одного стандартного значения и не более семи результатов
измерений, или же не более чем из восьми стандартных измерений без стан-
дартного значения.

При помощи кнопок, расположенных в правой части рабочего окна, Вы можете

управлять отображением:
