4-6

A5E00330068/011

Самодиагностика автомобиля/Система бортовой диагностики

4.3.1

Межсетевой интерфейс-перечень элементов (диагностика CAN)

Данная функция считывает актуальный список (и статус) всех подключенных
блоков управления из блока управления межсетевого интерфейса CAN, так назы-
ваемого «диагностического интерфейса шин данных». Кроме того, тестер считы-
вает номер шасси из блока управления двигателя, если таковой имеется в нали-
чии, и отображает номер шасси в правом информационном окне.

Если в окне «Выбрать систему автомобиля» (см. рис. 4-2) Вы выберете «Межсете-
вой интерфейс-перечень элементов», и если в подключенном автомобиле имеется
блок управления межсетевого интерфейса, отобразится следующее окно.

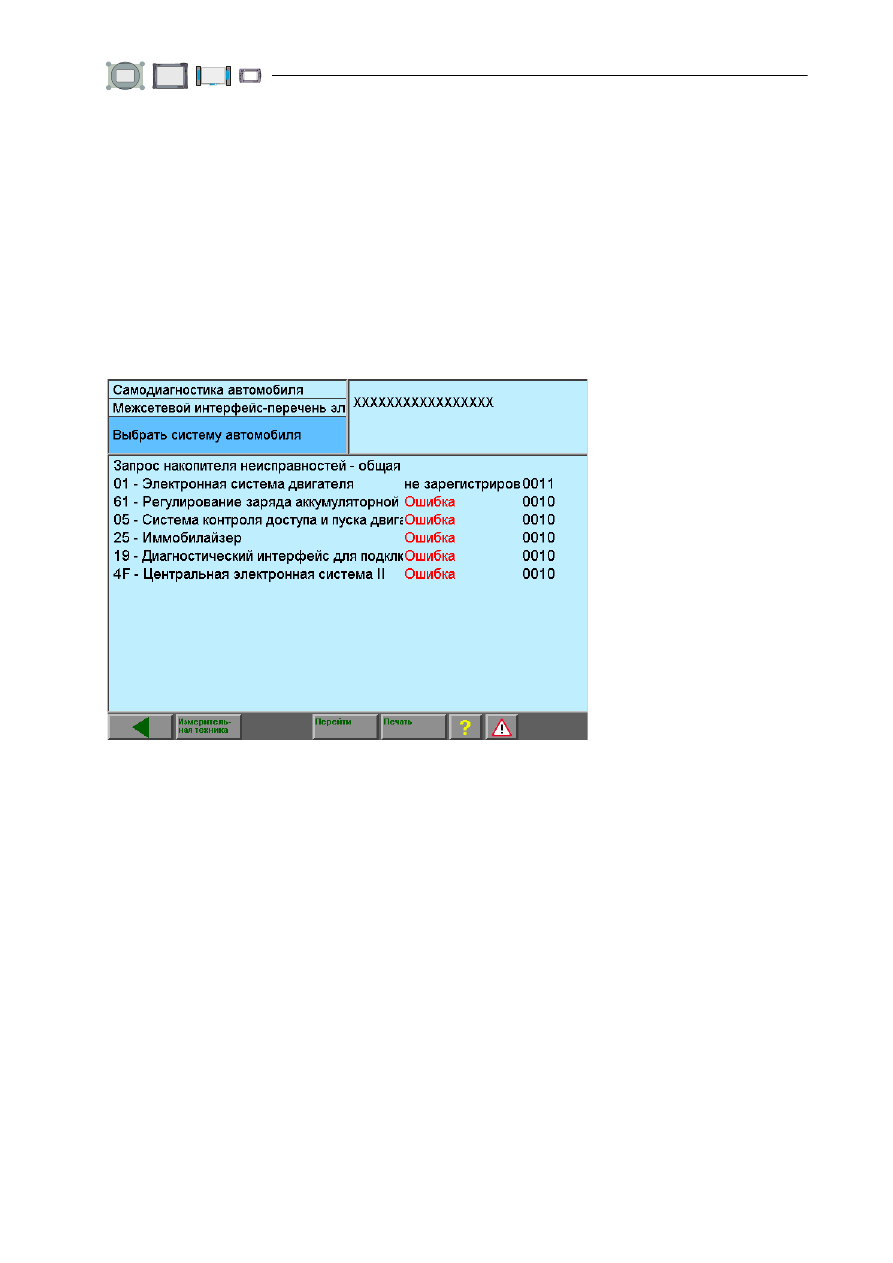

Рис. 4-4

Окно «Межсетевой интерфейс-перечень элементов»

При помощи данной функции Вы можете сократить список «Выбрать систему авто-
мобиля» до блоков управления, зарегистрированных в блоке управления межсете-
вого интерфейса. Дополнительно из перечня элементов межсетевого интерфейса
тестер считывает статус неисправностей каждого блока управления и отображает
его. Если возможно, считывается также номер шасси и отображается в правом
информационном окне.

4-7

A5E00330068/011

Самодиагностика автомобиля/Система бортовой диагностики

Запрос накопителя неисправностей — общая система (диагностика CAN)

В первой строке перечня элементов межсетевого интерфейса размещена функ-
ция «Запрос накопителя неисправностей — общая система». Считываются только
блоки управления, зарегистрированные в перечне элементов.

Из функции «Запрос накопителя неисправностей — общая система» поочередно
считываются ➚ памяти неисправностей систем автомобиля, зарегистрированные
в окне «Выбрать систему автомобиля». Для каждой системы автомобиля отобра-
жается сумма ошибок, а также дальнейшие детали (место ошибки, вид ошибки
и т.д.) о каждой ошибке.

Вы можете прервать функцию нажатием кнопки «Назад», после чего выдаются все
выявленные до этого момента записи в памяти неисправностей.

После прочтения всех памятей неисправностей Вы можете посредством нажатия
кнопки «Дальше» просмотреть отдельные ошибки.

Таблица 4-1 Статусы ошибок в блоке управления межсетевого интерфейса

Статус ошибки

Значение

состояния

Значение

в норме

0000

Связь в порядке, память неисправностей пуста

в норме

1000

Вследствие некоторых ошибок связи в блоке
управления межсетевого интерфейса были
выявлены неисправности

недоступен

11xx

Статическая ошибка коммуникации

Ошибка

x010

Память неисправностей не пуста

не зарегистри-
рован

0001

Блок управления не закодирован

4-8

A5E00330068/011

Самодиагностика автомобиля/Система бортовой диагностики

4.3.2

Сбор данных

При выборе данной функции тестер проверяет, имеется ли в наличии блок управ-
ления межсетевым интерфейсом. Для этого должен быть подключен правильный
диагностический кабель. Подключение диагностического кабеля LT не допус-
кается, о чем свидетельствует отображающееся при его подключении сообщение
об ошибке.
В зависимости от наличия блока управления межсетевым интерфейсом в тестере
имеются следующие функции:

•

Запрос накопителя неисправностей — общая система

•

Удалить ошибки из памяти неиспр. — общая система (только в автомобилях
с блоком управления межсетевым интерфейсом)

•

Включить транспортный режим (только в автомобилях с блоком управления CAN)

•

Выключить транспортный режим (только в автомобилях с блоком управления CAN)

4.3.2.1

Запросить память неисправностей — общая система

В отличие от одноименной функции в перечне элементов межсетевого интерфейса
(см. раздел 4.3.1) данную функцию Вы можете применять для всех автомобилей,
даже для тех, связь с которыми осуществляется посредством коммуникационных
проводов. Данная функция осуществляет запрос всех имеющихся в наличии систем
автомобиля и отображает их статус ошибки.

4.3.2.2

Удалить ошибки из памяти неиспр. — общая система
(диагностика CAN)

Используя функцию «Удалить ошибки из памяти неиспр. — общая система», в блоке
управления межсетевого интерфейса CAN можно поочередно удалить данные
из памятей неисправностей всех систем автомобиля зарегистрированных в окне
«Выбрать систему автомобиля». Данная функция во многом соответствует
диагностической функции «05 - Удаление данных из накопителя неисправностей»
(см. раздел 4.4.5). Предварительный запрос памятей неисправностей не требуется.

4.3.2.3

Включить или выключить транспортный режим (диагностика CAN)

Включить транспортный режим: данная функция используется для деактивирования
автомобиля с целью понижения расхода энергии до минимума. В таком состоянии
автомобили оставляются на хранение или же транспортируются на большие рас-
стояния, например, на пароме через море.
Выключить транспортный режим: данная функция служит для реактивирования
автомобиля.

4-9

A5E00330068/011

Самодиагностика автомобиля/Система бортовой диагностики

4.3.3

Система автомобиля «01 - Электронная система двигателя»

Данная система, а также остальные системы автомобиля, установленные как стандарт
или в качестве дополнительного оборудования, предоставляют определенный
выбор диагностических функций. Наиболее важные из них описаны в разделе 4.4.

4.3.4

Система автомобиля «31 - Электронное оборудование двигателя —
сопряжение»

При непосредственном выборе блока управления сопряженных устройств (например,
посредством выбора «01 - Электронная система двигателя»), отображается
указание:

Выбранная система автомобиля работает
вместе с другими системами автомобиля.

Продолжить работу с одной системой
автомобиля?

При работе с одной системой автомобиля
объем диагностики ограничен.

Если Вы выберете блок управления двигателем отдельно, а не через сопряженное
устройство, в правом информационном окне после названия системы отображается
символ звездочки (см. рис. 4-6,  6)  для обозначения сопряженного устройства.

После выбора функции «31 - Электронное оборудование двигателя — сопряжение»
автоматически запрашиваются данные о версиях блоков управления и отобра-
жаются в окне области работы. Нажав кнопку «Дальше», Вы перейдете к меню
выбора функции.

Диагностическая функция «01 - Запросить версии блоков управления» перечисляет
в рабочем окне все сопряженные блоки управления.

Диагностическая функция «02 - Запрос накопителя неисправностей» (см. раздел 4.4.3)
считывает ошибки со всех блоков управления и перечисляет их в порядке считы-
вания этих блоков. Каждая диагностическая функция начинает считывание с пер-
вого распознанного блока управления. Отображаются только поддерживаемые
функции выбранного сопряженного устройства.

При работе с диагностическими функциями «03 - Диагностика исполнительных
механизмов» (см. раздел 4.4.4), «04 - Базовая установка», «08 - Считывание блока
результатов измерений» (см. раздел 4.4.8) и «10 - Адаптация» (см. раздел 4.4.9)
в правом информационном окне отображаются все распознанные блоки управ-
ления (см. рис. 4-5). Посредством выбора определенной строки Вы можете
переходить от одного блока управления к другому. Выбранный блок управления
выделяется полосой выбора.
