3-14

A5E00330068/011

Работа с окнами

3.3.8.4

Шестнадцатеричная клавиатура

Введите нужное значение с помощью цифровых кнопок. Введенные цифры видны
в поле сверху.

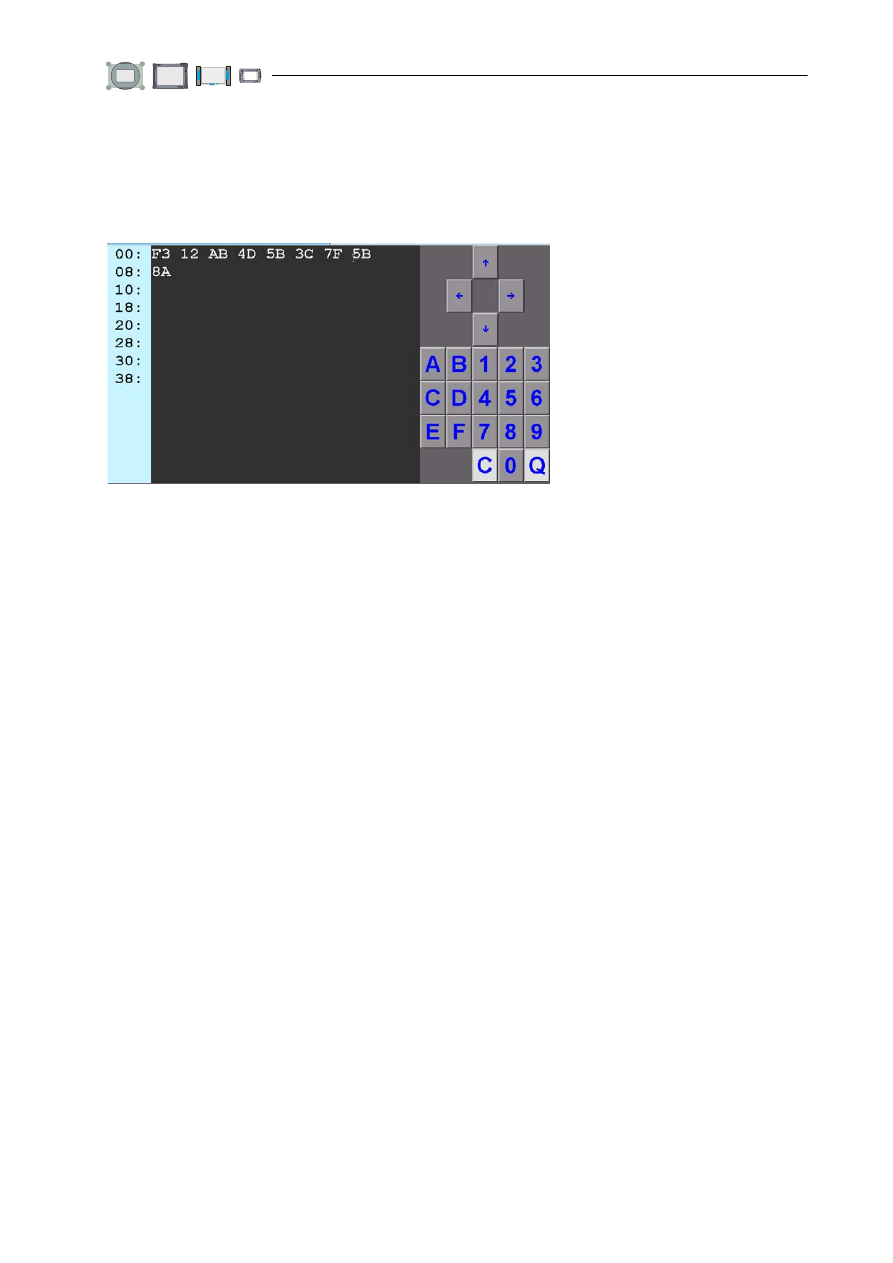

Рис. 3-9

Шестнадцатеричная клавиатура с дисплеем

Кнопки специального назначения

Шестнадцатеричная клавиатура содержит кнопки специального назначения «C»
и «Q» и кнопки со стрелками. Их функции те же, что и на алфавитно-цифровой
клавиатуре.

3-15

A5E00330068/011

Работа с окнами

3.3.8.5

Виртуальная клавиатура для приложений и установок

Для работы с приложениями (Elsa Win, erWin, ...) и для установки (ELSA, драйвер
принтера и т.п.) в нижней правой части экрана появляется сервисная строка с кноп-
ками управления и меню. С помощью первых четырех кнопок Вы можете вызвать
алфавитно-цифровую виртуальную клавиатуру, которая появляется в том углу
экрана, который соответствует символическому обозначению на кнопке. В режиме
администрирования эту виртуальную клавиатуру можно настраивать на разные
языки с помощью функции «Раскладка клавиатуры» (раздел 9.29).

Если Вы нажмете пятую кнопку, виртуальная клавиатура исчезнет, и сервисная
строка переместится в тот угол экрана, который Вы выбрали последним.

Появившееся меню позволит перейти к другим приложениям или вернуться
к предыдущему режиму.

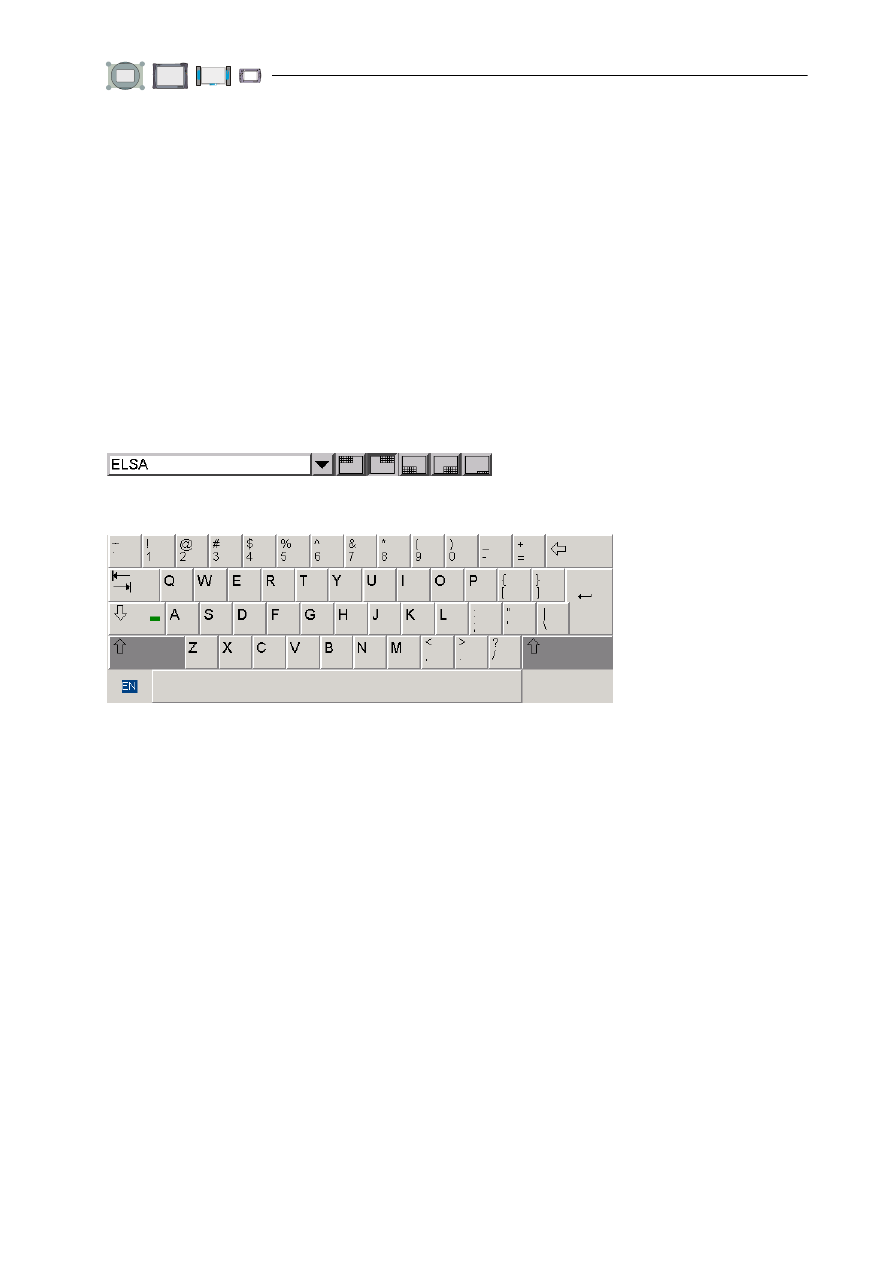

Рис. 3-10  Сервисная строка виртуальной клавиатуры

Рис. 3-11  Пример раскладки клавиатуры GB

Виртуальная клавиатура является защищенным продуктом:

© 2000 MontFocus Information Systems Ltd. All rights reserved.

3-16

A5E00330068/011

Работа с окнами

3.4

Клавиатура и мышь

3.4.1

Клавиатура

Ввод можно осуществлять также через подключенную клавиатуру. Это альтернатива
виртуальным клавиатурам (см. раздел 3.3.8).

Клавиатура поставляется с настройкой на конкретный язык, но в режиме адми-
нистрирования ее можно настраивать на разные языки с помощью функции
«Раскладка клавиатуры» (раздел 9.29).

3.4.2

Мышь USB

Тестером VAS 5051B можно управлять не только через сенсорный экран,
но и с помощью USB мышки.

4-1

A5E00330068/011

Самодиагностика автомобиля/Система бортовой диагностики

4

Самодиагностика автомобиля/Система
бортовой диагностики

4.1

Обзор

В режиме «Самодиагностика автомобиля» при помощи подключенного диагнос-
тического кабеля и при включенном зажигании Вы можете установить связь
с имеющимися на диагностической шине ➚ системами автомобиля. Выберите нуж-
ную систему автомобиля через диалоговые окна. Затем Вы можете активировать
диагностические функции, которые можно выбрать для данного автомобиля,
и таким образом, например, запросить результаты измерений, провести диагнос-
тику исполнительных механизмов и т. д.

При работе с самодиагностикой автомобиля Вам потребуется прилагаемое «Руко-
водство по ремонту».

В случае, если Вы выберете систему автомобиля, которая не встроена в подклю-
ченный Вами автомобиль, отобразится сообщение:

Система автомобиля отсутствует.

В случае, если Вы выберите неизвестную системе автомобиля диагностическую
функцию, или если данная функция на данный момент не может быть выполнена,
также отображается сообщение:

Функция неизвестна или на данный момент не выполнима.

Указание

Кнопка «Система бортовой диагностики» направляет Вас из стартового окна

непосредственно к списку функций системы бортовой диагностики (OBD), см.

раздел 4.5.

Указание для VAS 5051/VAS 5051B

Выбранные результаты измерений самодиагностики автомобиля Вы можете также

отобразить после перехода в режим «Измерительная техника» (см. раздел 5.5).
