В окне «DSO» Вы можете задать следующие настройки:

•

Выбор измерительных каналов с помощью кнопок «Канал А» и «Канал В»

•

Установка параметров для измерительных каналов (не выполняется
при автоматической установке)

•

Выбор параметров для канала пускового импульса с помощью кнопки
«Пусковой режим» (неактивен, когда следует работать в режиме регистратора)

•

Выбор режима измерений с помощью кнопки «Измерительный режим»

•

Настройка масштаба времени с помощью стрелок

Позиция на экране и масштаб времени

Если не нажата ни одна из кнопок «Канал А», «Канал В», «Пусковой режим» или
«Измерительный режим», Вы можете выбрать позицию на экране и масштаб
времени.

Нажмите эту кнопку, чтобы сместить кривую по растру вправо
и отобразить в поле индикации участки, находящиеся левее.

Нажмите эту кнопку, чтобы сместить кривую по растру влево
и отобразить в поле индикации участки, находящиеся правее.

За счет смещения кривой вправо или влево смещается и точка
пуска (обозначенная цветной стрелкой).
Нажмите эту кнопку, чтобы задать более высокий масштаб
времени.

Нажмите эту кнопку, чтобы задать более низкий масштаб
времени.

Указание

Минимальный масштаб времени (VAS 5051: 10 мкс/деление, VAS 5051B: 1,25 мкс/
деление) может быть установлен только в одноканальном режиме (канал A или B
ВЫКЛЮЧЕН). Кнопка отключенного канала неактивна.

Масштабы времени 20, 50 и 100 с/ДЕЛ. можно задать только в режиме регистратора.

Измерительная техника

5-22

A5E00330068/011

5.4.1

Канал А, Канал В

Кроме того, с правого края на поле индикации появляется линейка, с помощью
которой Вы можете установить вертикальное смещение отображаемой кривой.

Под линейкой указано заданное напряжение смещения в вольтах.

При отображении двух каналов Вы можете, например, поместить канал А в верх-
нюю часть поля индикации, а в нижней части отобразить кривую сигнала канала В.
За счет этого Вы получите наглядное изображение, особенно, если кривые сигнала
не пересекаются.

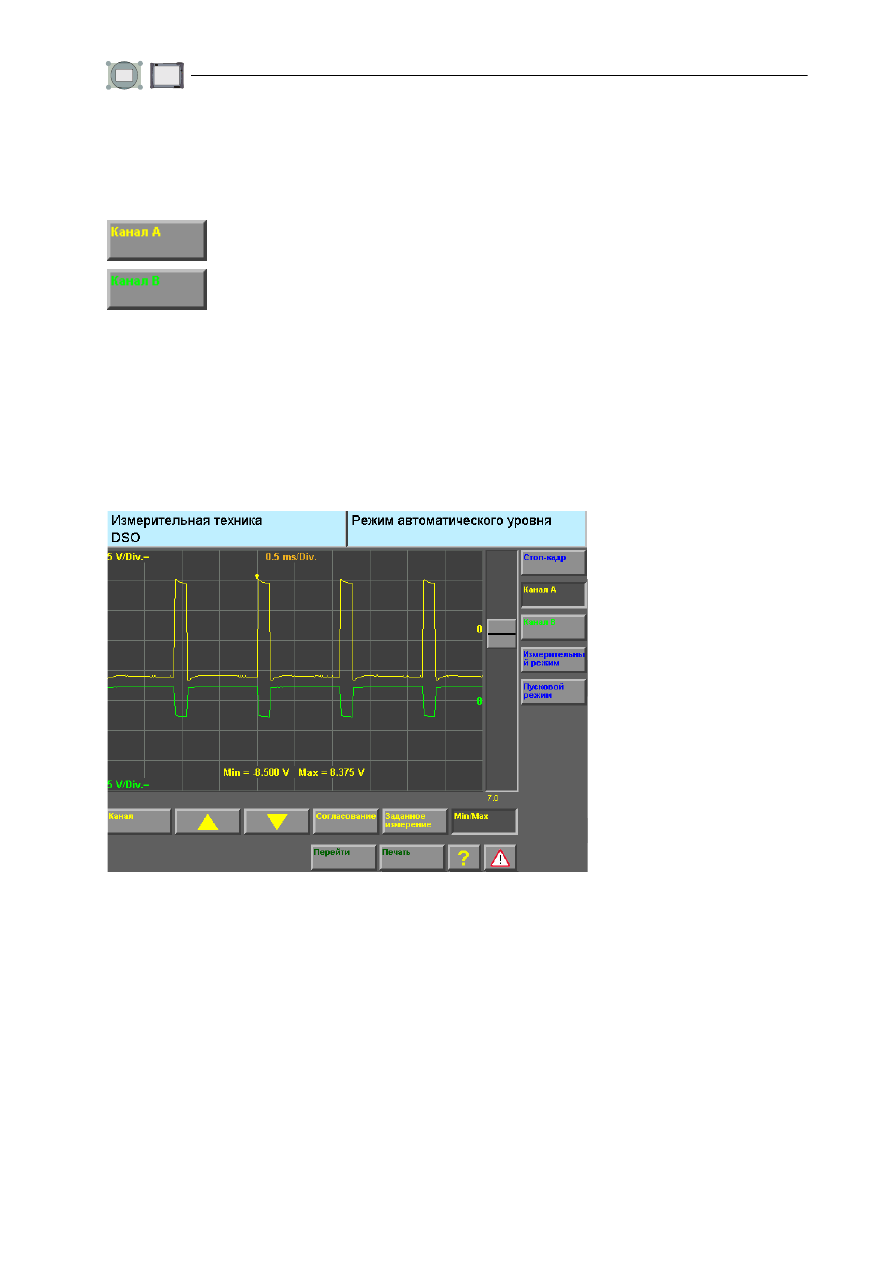

Рис. 5-13  Окно «DSO», отображение двух каналов

Нажмите кнопку «Канал A» или «Канал B», чтобы отобразить
под полем индикации функции обслуживания «Канал», «Диапазон
измерения», «Согласование», «Мин./Макс.», «Заданное изме-
рение» и использовать их в работе с этим каналом.

Измерительная техника

5-23

A5E00330068/011

Появится всплывающее меню со следующими пунктами:

Токоизмерит. клещи 50A
Токоизмерит. клещи 100A
Токоизмерит. клещи 500A
Токоизмерит. клещи 1800A
Давление
Темп.
KV
DSO2
DSO1
ВЫКЛ.

Выбранная Вами строка отображается с инверсией цветов.

Выберите требуемый разъем (измерительный кабель) и затем нажмите еще раз
кнопку «Канал» (или любую другую кнопку), чтобы подтвердить выбор и закрыть
меню. Если выбрано «ВЫКЛ.», то «Канал A» выключается.

Диапазон измерения

Вы можете изменить диапазон измерения на одну позицию нажатием кнопок
«стрелка вверх» или «стрелка вниз». Текущий диапазон измерения, например,
«10 В/ДЕЛ.», отображается в поле индикации слева (желтый (наверху) для канала A
и зеленый (внизу) для канала В).



Нажмите кнопку «Канал», чтобы указать разъем для заданного
канала, например, «Канал А».

Указание

Токоизмерительные клещи Вы можете выбрать только для канала А.
Если «Канал В» уже выключен, пункт меню «ВЫКЛ.» для «Канала А» недоступен,

и наоборот.

Нажмите эту кнопку, чтобы увеличить диапазон напряжения.

Нажмите эту кнопку, чтобы уменьшить диапазон напряжения.

Измерительная техника

5-24

A5E00330068/011

Появится всплывающее меню со следующими пунктами:

Выбранная Вами строка отображается с инверсией цветов.

Выберите желаемое согласование и затем повторно нажмите кнопку
«Согласование».

•

При выборе «GND» («Заземлениe») «Канал А» устанавливается на опорный
потенциал (массу тестера) и в качестве кривой сигнала отображается нулевая
линия. В этой функции можно с помощью линейки настраивать центр координат
для отображаемой кривой.

•

При выборе «DC» («Постоянный ток») отображается доля постоянного
и переменного напряжения в измерительном сигнале. Установленное
согласование постоянного тока отображается на сенсорном экране с помощью
символа «=» (например,
«2 В/ДЕЛ.=», см. рис. 5-12).

•

При выборе «AC» («Переменный ток») отображается только доля переменного
напряжения в измерительном сигнале. Установленное согласование пере-
менного тока отображается на сенсорном экране с помощью символа «~».

•

При выборе «LF» («Низкиe часты») включается фильтр низких частот,
не пропускаю-
щий высокочастотные помехи.

При выборе «OFF» в меню канала кнопка «Согласование» не отображается.

Если Вы нажимаете на линейку выше ползунка, то он перемещается вверх малень-
кими шагами.

Если Вы нажимаете на линейку ниже ползунка, то он перемещается вниз малень-
кими шагами.

Нажмите кнопку «Согласование», чтобы задать согласование
для «Канала А».

для канала «KV»
и «Темп.»:

для канала DSO1, DSO2
и токоизмерительных
клещей:

для давления

GND
DC

GND
DC
AC

GND
DC
LF

Нажмите на линейку и переведите ползунок выше или ниже,
чтобы сместить отображаемую кривую вниз или вверх.
