Измерительная техника

5-29

A5E00330068/011

5.4.3

Пусковой режим

Здесь Вы можете настроить точку пуска, начиная с которой должен записываться
измеряемый сигнал.

Кроме того, с правого края на поле индикации появляется линейка, с помощью
которой Вы можете установить  пусковой уровень.

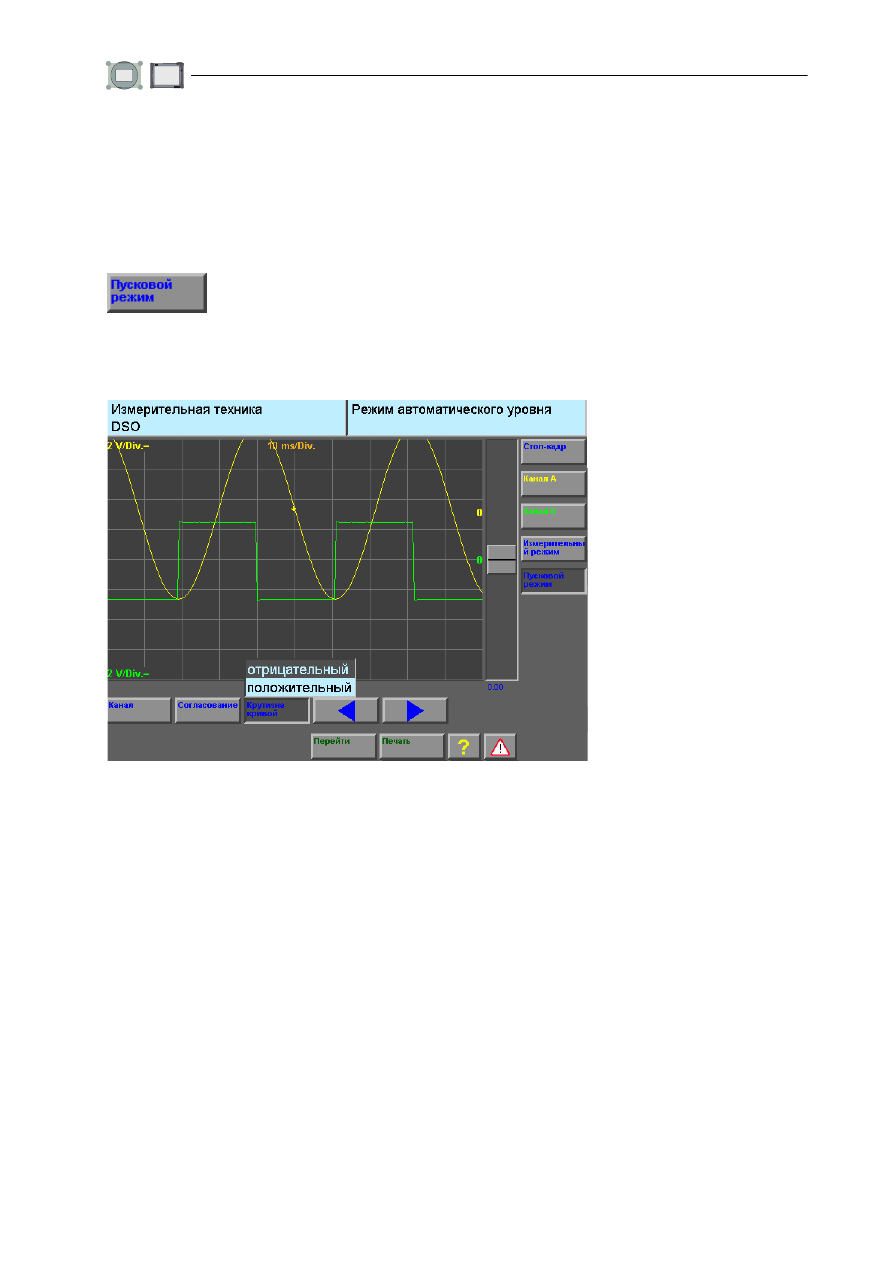

Рис. 5-15  Окно «DSO», пусковой режим

Вертикальное положение точки пуска в поле индикации (отображаемое стрелкой)
показывает позицию триггера. Под линейкой отображаются соответствующее
напряжение триггера и (при измерении в режиме «Автоматический уровень»)
значение триггера в %.

Если позиция триггера находится в пределах действующего диапазона измерения,
точка пуска имеет цвет выбранного канала (синий при внешнем пуске), в противном
случае, она красная. Направление стрелки вниз или вверх показывает, происходит
пуск на растущей (положительной) или на понижающейся (отрицательной) кривизне.

Нажмите кнопку «Пусковой режим», чтобы отобразить под полем
индикации и настроить рабочие функции «Канал», «Согласование»,
«Крутизна кривой» и «Вертикальный сдвиг кривой».

Измерительная техника

5-30

A5E00330068/011

Появится всплывающее меню со следующими пунктами:

Токоизмерит. клещи 50A
Токоизмерит. клещи 100A
Токоизмерит. клещи 500A
Токоизмерит. клещи 1800A
Давление
Темп.
Клещи
KV
DSO2
DSO1

Выбранная Вами строка отображается с инверсией цветов.

Выберите требуемый разъем для пуска и затем повторно нажмите кнопку «Канал».

В зависимости от выбора «Канала А», «Канала В» и установленного для них
«Согласования» появляется всплывающее меню со следующими пунктами или
с некоторыми из них:

HF
LF
DC
AC

Выбранная строка отображается с инверсией цветов.

Выберите требуемое «Согласование» и затем повторно нажмите кнопку
«Согласование».

•

При выборе «HF» (фильтра высоких частот) низкочастотная составляющая
пускового сигнала отфильтровывается.

•

При выборе «LF» (фильтра низких частот) высокочастотная составляющая
пускового сигнала отфильтровывается.

•

При выборе «DC» пусковой сигнал согласуется с постоянным током
(присутствуют постоянные и переменные состовляющие).

•

При выборе «AC» пусковой сигнал согласуется с переменным током
(постоянные составляющие отфильтровываются).
Выбор «AC» недоступен в режиме регистратора.

Нажмите кнопку «Канал», чтобы выбрать разъем для пускового
сигнала.

Нажмите кнопку «Согласование», чтобы выбрать «Согласование»
для «Пускового режима».

Измерительная техника

5-31

A5E00330068/011

Появится всплывающее меню со следующими пунктами:

отрицательный
положительный

Выбранная строка отображается с инверсией цветов.

Выберите требуемую кривизну и затем повторно нажмите кнопку «Крутизна кривой».

•

При выборе «отрицательный» используется понижающаяся кривизна.

•

При выборе «положительный» используется растущая кривизна.

Нажимайте на линейку выше ползунка, чтобы он постепенно смещался вверх, уста-
навливая пусковой уровень на более высокие значения напряжения.

Нажимайте на линейку ниже ползунка, чтобы он постепенно смещался вниз, устана-
вливая пусковой уровень на более низкие значения напряжения.

Указание

При выборе пускового сигнала «Клещи» кнопка «Согласование» не отображается.
Согласование «AC» неактивно, если у выбранного измерительного канала

согласование настроено на «DC» и наоборот.

Нажмите кнопку «Крутизна кривой», чтобы выбрать требуемую
крутизну кривой пускового или измерительного сигнала для пуска.

Указание

При выборе пускового сигнала «Клещи» кнопка «Крутизна кривой» не отображается.

Нажмите эту кнопку, чтобы сместить триггер по растру влево
и отобразить в поле индикации участки, находящиеся правее.

Нажмите эту кнопку, чтобы сместить триггер по растру вправо
и отобразить в поле индикации участки, находящиеся левее.

Нажмите на линейку и переведите ползунок выше или ниже, чтобы
изменить пусковой уровень.

Указание

При выборе пускового сигнала «Клещи» ползунок не отображается.

Измерительная техника

5-32

A5E00330068/011

5.4.4

Ограничение ширины полосы пропускания (только для VAS 5051B)

Кнопка «Ограничение ширины полосы пропускания» изначально активна (буквы
«BWL» после данных масштаба времени, например, 10 мс/Дел. BWL). При этом на
всех измерительных каналах включен фильтр низких частот с предельной частотой
75 кГц. Таким образом, высокочастотная составляющая блокирована, и индикация
примерно соответствует индикации для VAS 5051. Для высокочастотных сигналов,
например, для сигналов шины CAN, можно деактивировать функцию ограничения
ширины полосы пропускания.

5.4.5

Стоп-кадр с курсором

Дополнительно появляются кнопки «Курсор 1» и «Курсор 2».

Еще раз нажмите кнопку «Стоп-кадр».

Циклическое повторение измерения запускается снова, и продолжается индикация
текущих значений.

Дистанционное управление стоп-кадром

Нажмите кнопку на конце щупа измерительного кабеля, чтобы активировать
на расстоянии кнопку «Стоп-кадр».

5.4.5.1

Стоп-кадр с отображением курсора

Нажмите кнопку «Стоп-кадр».

Циклическое повторение измерения останавливается, последняя
индикация кривой сохраняется в неподвижности.

Нажмите кнопку «Курсор 1» или «Курсор 2», чтобы определить
значения напряжения в определенных временных точках кривой.

После нажатия кнопки появится следующее окно:
