Измерительная техника

5-37

A5E00330068/011

Максимальное время длительного измерения ограничивается частотой
дискретизации и числом записываемых каналов, поскольку с повышением частоты
дискретизации растет объем данных. Максимальное время записи составляет
48 часов при частоте дискретизации 5 Гц.

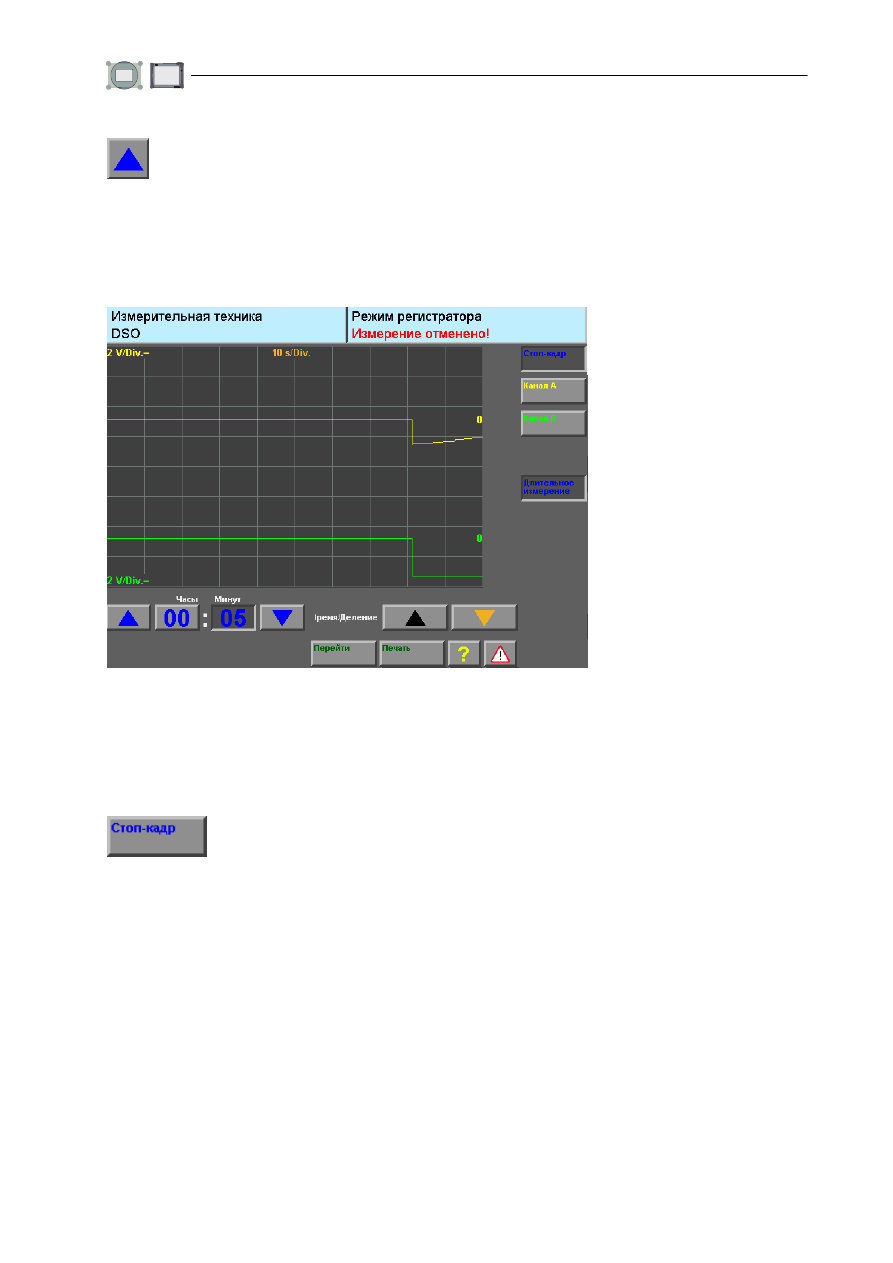

Рис. 5-19  Окно «DSO» с элементами настройки длительного измерения

После нажатия кнопки «Длительное измерение» установите время для интервала
измерения. Для запуска процесса измерения деактивируйте кнопку «Стоп-кадр».

Во время записи в правом информационном окне отображается время записи.
В это время Вы не можете менять параметризацию длительного измерения,
но можете досрочно прервать его повторным нажатием кнопки «Стоп-кадр».
Тогда результат измерения будет представлен так, как если бы истекшее до этого
момента время было задано.

Когда время истекло, длительное измерение завершается. Автоматически вклю-
чается функция стоп-кадра, и совокупность записанных данных сжимается по ши-
рине окна и отображается (см. рис. 5-20). Это отображение форматируется так,
чтобы показать экстремальные значения сжатых данных.

Левая кнопка увеличивает количество часов или минут
на единицу.

Нажмите кнопку «Стоп-кадр».

Измерительная техника

5-38

A5E00330068/011

По завершении длительного измерения Вы можете оценить кривую сигнала
с помощью курсоров 1 и 2 (см. раздел 5.4.5.2).

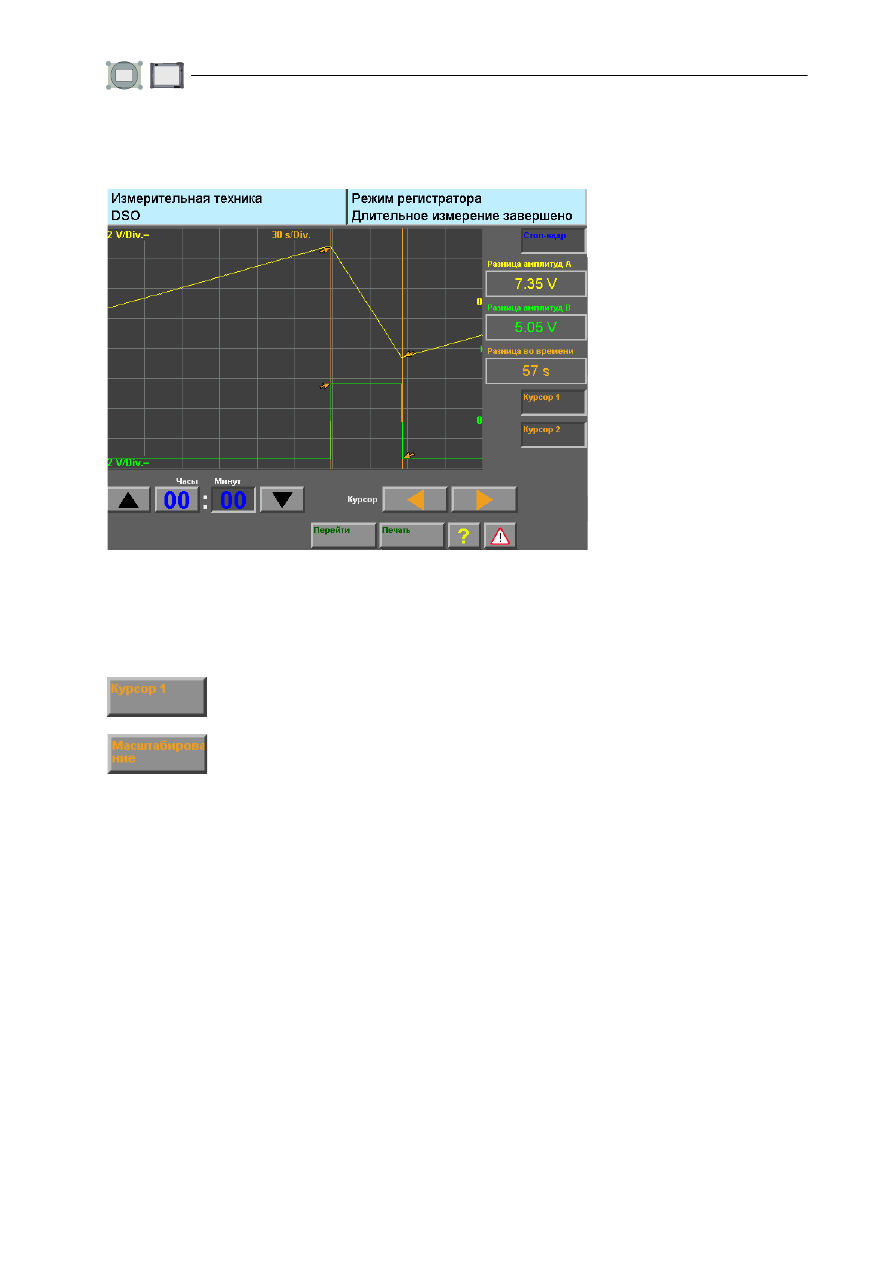

Рис. 5-20  Окно «DSO» с нормальным отображением

Вы можете также просмотреть с масштабированием любой участок.

Выберите подлежащую увеличению область либо кратким нажатием на участок
записанной кривой измерения, либо выделением области — нажав, растянув
рамку по экрану и отпустив. Начало и конец масштабируемой области ограни-
чиваются при этом курсором 1 и курсором 2.

Теперь маркированная область растянута на ширину поля индикации (см. рис. 5-21).
Вы можете до тех пор продолжать увеличивать область, пока отображаемые
данные не расширятся максимально.

При коротком точечном касании данные прилегающей области немедленно
отображаются с максимальным расширением.

Кнопка «Масштаб» отображается только тогда, когда нет
активной функции курсора.

Нажмите кнопку «Масштаб», если хотите просмотреть с увели-
чением отдельную область записанных данных. После повтор-
ного нажатия кнопки «Масштаб» функция масштабирования
снова отключится.

Измерительная техника

5-39

A5E00330068/011

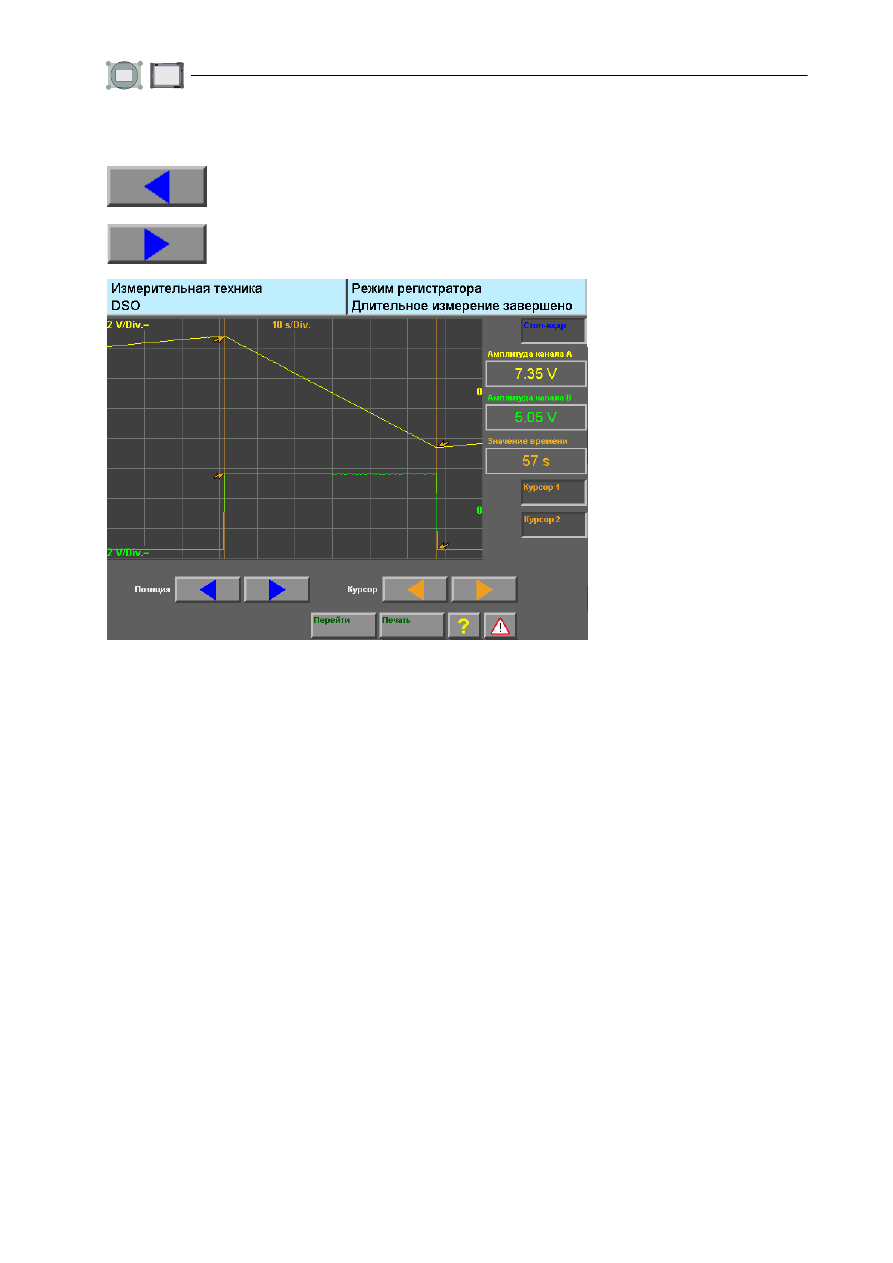

Рис. 5-21  Окно «DSO» с масштабированным отображением

При масштабированном отображении Вы можете пользоваться функциями
курсора, как обычно.

Нажмите эту кнопку, чтобы смещать область индикации на одно
деление влево, пока не будет достигнута нижняя граница памяти.

Нажмите эту кнопку, чтобы смещать область индикации на одно
деление вправо, пока не будет достигнута верхняя граница памяти.

Измерительная техника

5-40

A5E00330068/011

5.4.7

Советы и указания

«Автоматическая установка» — самая ценная для Вас кнопка

DSO оснащен режимом «Автоматической установки», который при периодическом
поступлении сигнала автоматически определяет и настраивает все параметры
DSO. Если каналы А, В и триггер выбраны правильно, через короткое время Вы
получите оптимально запускаемую индикацию, которая продолжит работать
в режиме «Автоматический уровень».

Если кривая не отображается, выясните причину в следующей последова-
тельности:

1. Правильно ли кабель DSO подключен к тестеру?

В большинстве случаев кабель DSO следует подключать таким образом:
Кабель DSO1 — к входу DSO1, кабель DSO2 — к входу DSO2

2. Правильно ли выбран вход канала?

В большинстве случаев DSO в «Канал А» или «Канал В» устанавливается
следующим образом:
Канал А — на DSO1 (изначально задан), канал В — на DSO2 (изначально задан)

3. Правильно ли выбран канал триггера?

В большинстве случаев канал в режиме триггера настраивается таким образом:
Канал на DSO1 (изначально задан)

4. Повторите автоматическую установку.
Всегда предпочтительнее режим автоматической установки с переходом на режим
автоматического уровня. Автоматическую установку всегда можно повторить.

Нет импульса запуска

В режимах «Normal» и «Single»: Пуск оптимален только в том случае, если Вы
вывели точку пуска на однозначное значение амплитуды. Пользуйтесь точной
настройкой триггера. Если он находится за пределами амплитуды, появляется
сообщение «нет пускового импульса». В зависимости от исходных условий,
в этом случае сигнал не отображается или отображается статично (измерение
не ведется).

Теперь вручную верните триггер в пределы амплитуды, чтобы сообщение исчезло.
