4-5. Verwendung der Fahrassistenz-Systeme

Erhöht die Geschwindigkeit

Verringert die Geschwindigkeit

Feineinstellung: Drücken Sie den Schalter.

Grobeinstellung: Halten Sie den Schalter
gedrückt, um die Geschwindigkeit zu
ändern, und lassen Sie ihn bei der
gewünschten Geschwindigkeit los.

Im Modus für Fahrzeugabstandsrege-
lung wird die Geschwindigkeit wie folgt
erhöht oder verringert:



Für Europa

Feineinstellung: Um 5 km/h

oder 5 mph

bei jeder Betätigung des Schalters

Grobeinstellung: Nimmt zu oder ab in Abstu-

fungen von 5 km/h

oder 5 mph

, solange

der Schalter gehalten wird



Außer für Europa

Feineinstellung: Um 1 km/h bei jeder Betäti-
gung des Schalters

Grobeinstellung: Nimmt zu oder ab in Abstu-
fungen von 5 km/h, solange der Schalter
gehalten wird

Im Regelmodus für Konstantgeschwin-
digkeit (



S.276) wird die eingestellte

Geschwindigkeit wie folgt erhöht oder
verringert:

Feineinstellung: Um 1 km/h

oder 1 mph

bei jeder Betätigung des Schalters

Grobeinstellung: Die Geschwindigkeit ändert
sich, solange der Schalter gehalten wird.

: Wenn die eingestellte Geschwindigkeit in

“km/h” angezeigt wird

: Wenn die eingestellte Geschwindigkeit in

“MPH” angezeigt wird

Durch Drücken des Schalters wird der
Fahrzeugabstand wie folgt geändert:

Lang

Mittel

Kurz

Als Fahrzeugabstand wird automatisch der
lange Abstand gewählt, wenn der Motor-
schalter auf ON gestellt wird.

Wenn vor Ihnen ein Fahrzeug fährt, wird das
Symbol für ein vorausfahrendes Fahrzeug

ebenfalls angezeigt.

Wählen Sie einen Abstand aus der
Tabelle unten. Beachten Sie, dass sich
die angegebenen Abstände auf eine
Fahrzeuggeschwindigkeit von 80 km/h
beziehen. Der Fahrzeugabstand ver-
größert/verkleinert sich in Abhängigkeit
von der Fahrzeuggeschwindigkeit.

Verändern des Fahrzeugab-
stands (Modus für Fahrzeugab-
standsregelung)

Fahrzeugabstandseinstellun-
gen (Modus für Fahrzeugab-
standsregelung)

275

4-5. Verwendung der Fahrassistenz-Systeme

Fa
hrbet

rieb

Wenn Sie den Abbruchschalter
drücken, wird die Geschwindigkeits-
regelung abgebrochen.

Die Geschwindigkeitsregelung wird auch
abgebrochen, wenn das Bremspedal betä-
tigt wird.

Durch Drücken des Schalters
“+RES” wird die Geschwindigkeits-
regelung wieder aufgenommen und
die Fahrzeuggeschwindigkeit kehrt
zur eingestellten Geschwindigkeit
zurück.

Die Geschwindigkeitsregelung wird jedoch
nicht wiederaufgenommen, wenn die Fahr-
zeuggeschwindigkeit etwa 25 km/h oder
weniger beträgt.

Wenn der Abstand Ihres Fahrzeugs
zum vorausfahrenden Fahrzeug zu
gering ist und die Geschwindigkeitsre-
gelung nicht ausreichend automatisch
verzögern kann, wird der Fahrer durch
Blinken der Anzeige und den Summer
gewarnt. Dies kann zum Beispiel der
Fall sein, wenn ein Fahrer vor Ihnen
einschert, während Sie hinter einem
anderen Fahrzeug fahren. Betätigen
Sie das Bremspedal, um einen ange-
messenen Fahrzeugabstand herzustel-
len.

■

Situationen, in welchen mögli-
cherweise keine Warnung ausge-
geben wird

In den folgenden Fällen werden mögli-
cherweise keine Warnungen ausgege-
ben, auch wenn der Fahrzeugabstand
gering ist.



Wenn die Geschwindigkeit des vor-
ausfahrenden Fahrzeugs der
Geschwindigkeit Ihres Fahrzeugs
entspricht oder diese überschreitet



Wenn das vorausfahrende Fahrzeug
extrem langsam fährt



Unmittelbar nach dem die
Geschwindigkeitsregelung einge-
stellt wurde

Abstandsop-

tionen

Fahrzeugabstand

Lang

Ca. 50 m

Mittel

Ca. 40 m

Kurz

Ca. 30 m

Abbrechen und Wiederaufneh-
men der Geschwindigkeitsre-
gelung

Annäherungswarnung (Modus
für Fahrzeugabstandsrege-
lung)

276

4-5. Verwendung der Fahrassistenz-Systeme



Bei getretenem Gaspedal

Wenn der Regelmodus für Konstantge-
schwindigkeit gewählt wird, wird Ihr
Fahrzeug die eingestellte Geschwindig-
keit beibehalten, ohne den Fahrzeug-
abstand zu regulieren. Wählen Sie
diesen Modus nur, wenn der Modus für
Fahrzeugabstandsregelung aufgrund
eines verschmutzten Radars usw. nicht
richtig funktioniert.

Halten Sie den Hauptschalter für
Geschwindigkeitsregelung bei aus-
geschalteter Geschwindigkeitsrege-
lung für mindestens 1,5 Sekunden
gedrückt.

Unmittelbar nach Betätigung des Schalters
schaltet sich die Anzeige für dynamische
Radar-Geschwindigkeitsregelung ein.
Anschließend wird auf die Anzeige für die
Geschwindigkeitsregelung umgeschaltet.
Ein Umschalten auf den Regelmodus für
Konstantgeschwindigkeit ist nur dann mög-
lich, wenn der Schalter bei ausgeschalteter
Geschwindigkeitsregelung betätigt wird.

Beschleunigen oder verlangsamen
Sie das Fahrzeug mit dem Gaspe-
dal auf die gewünschte Fahrzeug-
geschwindigkeit (auf ca. 30 km/h
oder mehr) und drücken Sie zum

Einstellen der Geschwindigkeit den
Schalter “-SET”.

Die Anzeige für die Geschwindigkeitsrege-
lung “SET” leuchtet auf.
Die Fahrzeuggeschwindigkeit in dem
Moment, in dem der Schalter losgelassen
wird, wird die eingestellte Geschwindigkeit.
Ändern der Geschwindigkeitseinstellung:



S.273

Abbrechen und Wiederaufnehmen der
Geschwindigkeitseinstellung:



S.275

Wenn diese Funktion aktiviert ist, das
System im Modus für Fahrzeugab-
standsregelung (



S.272) arbeitet und

ein Geschwindigkeitsbegrenzungs-
schild erkannt wird, wird die erkannte
Geschwindigkeitsbegrenzung mit
einem Pfeil nach oben/unten angezeigt.
Sie können die eingestellte Geschwin-
digkeit auf die erkannte Geschwindig-
keitsbegrenzung anheben/absenken,
indem Sie den Schalter “+RES”/“-SET”
gedrückt halten.



Wenn die aktuell eingestellte
Geschwindigkeit niedriger als die
erkannte Geschwindigkeitsbe-
grenzung ist

Wählen des Regelmodus für
Konstantgeschwindigkeit

Dynamische Radar-Geschwin-
digkeitsregelung mit Verkehrs-
schilderkennung

277

4-5. Verwendung der Fahrassistenz-Systeme

Fa
hrbet

rieb

Halten Sie den Schalter “+RES” gedrückt.



Wenn die aktuell eingestellte
Geschwindigkeit höher als die
erkannte Geschwindigkeitsbe-
grenzung ist

Halten Sie den Schalter “-SET” gedrückt.

Die dynamische Radar-Geschwindig-
keitsregelung mit Verkehrsschilderken-

nung kann über

auf der

Multi-Informationsanzeige akti-
viert/deaktiviert werden. (



S.101)

■

Voraussetzungen für die Aktivierung
der dynamischen Radar-Geschwindig-
keitsregelung

●

Der Schalthebel steht im Bereich 2 oder
höher.

●

Dieser Punkt kann je nach Regelmodus

auf eine der folgenden Geschwindigkeiten
eingestellt werden.

• Modus für Fahrzeugabstandsregelung: Ca.

30 km/h oder mehr

• Regelmodus für Konstantgeschwindigkeit:

Ca. 30 km/h oder mehr

■

Beschleunigen nach Einstellung der
Fahrzeuggeschwindigkeit

Das Fahrzeug kann mit dem Gaspedal
beschleunigt werden. Nach der Beschleuni-
gung wird die festgelegte Geschwindigkeit
wieder aufgenommen. Im Modus für Fahr-
zeugabstandsregelung kann die Fahrzeugge-
schwindigkeit jedoch unter die eingestellte
Geschwindigkeit sinken, damit der Abstand
zum vorausfahrenden Fahrzeug beibehalten
wird.

■

Schaltstellungsauswahl

Wählen Sie je entsprechend der Fahrge-
schwindigkeit eine Schaltstellung. Wenn die
Motordrehzahl zu hoch oder zu niedrig ist,
wird die Regelung möglicherweise automa-
tisch abgebrochen.

■

Automatisches Deaktivieren des Modus
für Fahrzeugabstandsregelung

In den folgenden Situationen wird der Modus
für Fahrzeugabstandsregelung automatisch
abgebrochen.

●

Die tatsächliche Fahrzeuggeschwindigkeit
beträgt weniger als ca. 25 km/h.

●

VSC wird aktiviert.

●

TRC wird für einen bestimmten Zeitraum
aktiviert.

●

Wenn das VSC- oder TRC-System ausge-
schaltet ist.

●

Der Sensor ist durch einen Gegenstand
oder Fremdkörper verdeckt und erfasst
deshalb nicht ordnungsgemäß.

●

Die Pre-Crash-Bremsfunktion wird akti-
viert.

●

Wenn der Schalthebel auf N steht oder das
Kupplungspedal für eine gewisse Zeit oder
länger betätigt wird.

Falls der Modus für Fahrzeugabstandsrege-
lung aus einem anderen Grund als den oben
genannten automatisch abgebrochen wird,
kann eine Funktionsstörung im System vor-
liegen. Wenden Sie sich an einen

Aktivieren/Deaktivieren der
dynamischen Radar-Geschwin-
digkeitsregelung mit Verkehrs-
schilderkennung

278

4-5. Verwendung der Fahrassistenz-Systeme

Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt.

■

Automatisches Deaktivieren des Regel-
modus für Konstantgeschwindigkeit

In den folgenden Situationen wird der Regel-
modus für Konstantgeschwindigkeit automa-
tisch abgebrochen:

●

Die tatsächliche Fahrzeuggeschwindigkeit
liegt um mehr als etwa 16 km/h unter der
voreingestellten Fahrzeuggeschwindigkeit.

●

Die tatsächliche Fahrzeuggeschwindigkeit
fällt unter ca. 30 km/h.

●

VSC wird aktiviert.

●

TRC wird für einen bestimmten Zeitraum
aktiviert.

●

Wenn das VSC- oder TRC-System ausge-
schaltet ist.

●

Die Pre-Crash-Bremsfunktion wird akti-
viert.

●

Wenn der Schalthebel auf N steht oder das
Kupplungspedal für eine gewisse Zeit oder
länger betätigt wird.

Falls der Regelmodus für Konstantgeschwin-
digkeit aus einem anderen Grund als den
oben genannten automatisch abgebrochen
wird, kann eine Funktionsstörung im System
vorliegen. Wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt.

■

Die dynamische Radar-Geschwindig-
keitsregelung mit Verkehrsschilderken-
nung funktioniert unter folgenden
Umständen möglicherweise nicht ord-
nungsgemäß

Da die dynamische Radar-Geschwindigkeits-
regelung mit Verkehrsschilderkennung in
Situationen, in denen RSA-Betrieb oder
-Erfassung nicht richtig erfolgt (



S.288),

möglicherweise nicht ordnungsgemäß funk-
tioniert, prüfen Sie bei Verwendung dieser
Funktion das angezeigte Geschwindigkeits-
begrenzungsschild.
In den folgenden Situationen kann die einge-
stellte Geschwindigkeit nicht durch Gedrückt-
halten des Schalters “+RES”/“-SET” auf die
erkannte Geschwindigkeitsbegrenzung geän-

dert werden.

●

Wenn keine Geschwindigkeitsbe-
grenzungsinformation zur Verfügung steht

●

Wenn die erkannte Geschwindigkeitsbe-
grenzung der eingestellten Geschwindig-
keit entspricht

●

Wenn die erkannte Geschwindigkeitsbe-
grenzung außerhalb des Geschwindig-
keitsbereichs ist, in dem das dynamische
Radar-Geschwindigkeitsregelsystem
arbeiten kann

■

Bremsbetrieb

Es kann ein Bremsbetriebsgeräusch zu
hören sein und die Reaktion des Bremspe-
dals kann sich verändern. Dies sind aber
keine Funktionsstörungen.

■

Warnmeldungen und Summer der dyna-
mischen Radar-Geschwindigkeitsrege-
lung

Warnmeldungen und Summer dienen zum
Anzeigen einer Funktionsstörung des
Systems oder fordern den Fahrer zu beson-
derer Vorsicht während der Fahrt auf. Wenn
auf der Multi-Informationsanzeige eine Warn-
meldung erscheint, lesen Sie die Meldung
und befolgen Sie die Anweisungen. (



S.229,

538)

■

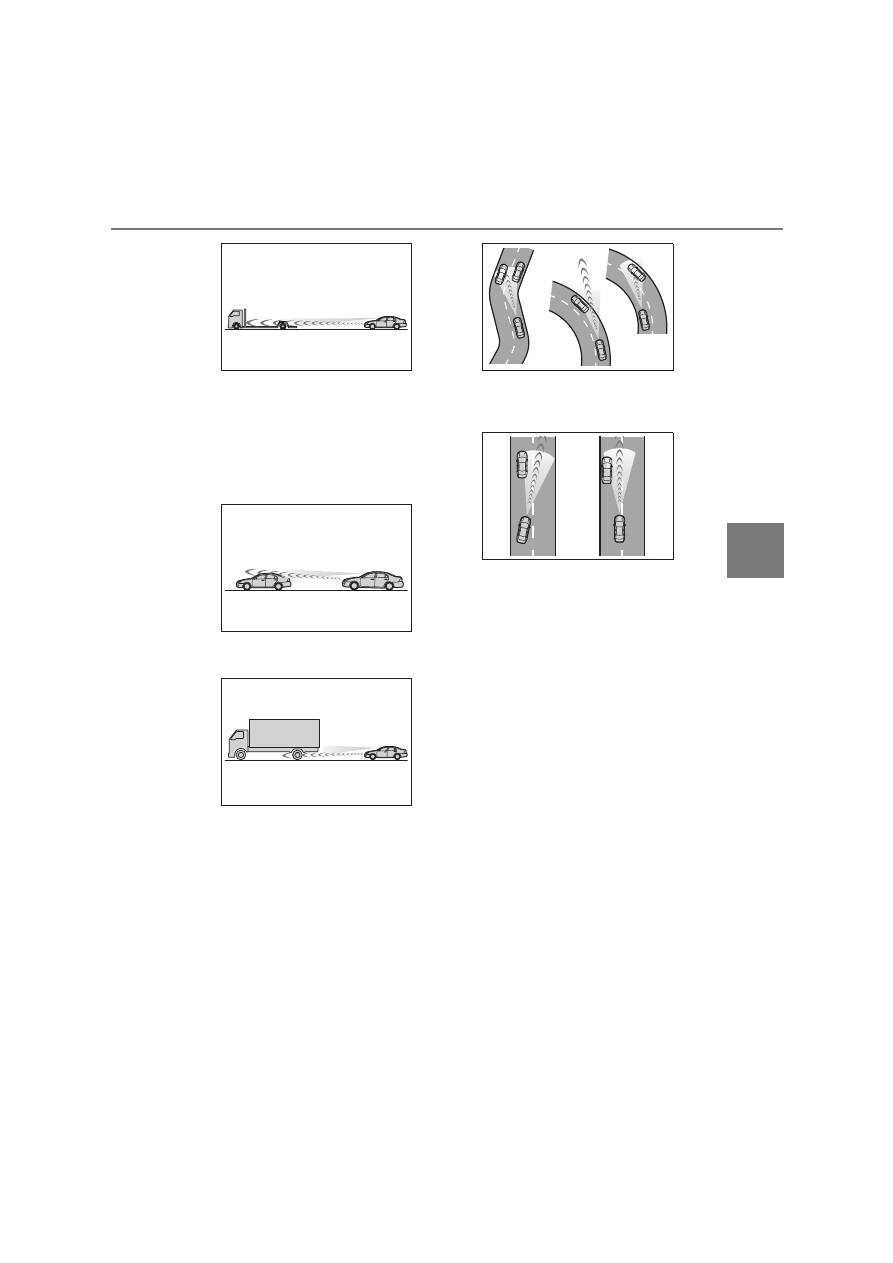

Wenn der Sensor das vorausfahrende
Fahrzeug möglicherweise nicht richtig
erkennt

Wenn Folgendes eintritt, betätigen Sie je
nach Umständen das Bremspedal, wenn die
Verlangsamung durch das System unzurei-
chend ist oder betätigen Sie das Gaspedal,
wenn eine Beschleunigung erforderlich ist.
Da der Sensor diese Arten von Fahrzeugen
möglicherweise nicht ordnungsgemäß
erkennt, wird die Annäherungswarnung
(



S.275) unter Umständen nicht ausgelöst.

●

Plötzlich einscherende Fahrzeuge

●

Langsam fahrende Fahrzeuge

●

Fahrzeuge, die sich nicht in der gleichen
Spur bewegen

●

Fahrzeuge mit kleinem Heck (Anhänger
ohne Ladung usw.)

279

4-5. Verwendung der Fahrassistenz-Systeme

Fa
hrbet

rieb

●

In derselben Spur fahrende Motorräder

●

Benachbarte Fahrzeuge schleudern Was-
ser oder Schnee nach oben, wodurch die
Erfassung des Sensors beeinträchtigt wird

●

Die Fahrzeugfront weist nach oben (verur-
sacht durch schwere Last im Gepäckraum
usw.)

●

Das vorausfahrende Fahrzeug verfügt
über eine extrem hohe Bodenfreiheit

■

Bedingungen, unter welchen der Modus
für Fahrzeugabstandsregelung mögli-
cherweise nicht ordnungsgemäß funk-
tioniert

Wenn Folgendes eintritt, betätigen Sie nach
Bedarf das Bremspedal (oder das Gaspedal,
je nach Situation).
Da der Sensor Fahrzeuge vor Ihnen mögli-
cherweise nicht korrekt erkennen kann, funk-
tioniert das System möglicherweise nicht
richtig.

●

Auf kurvigen Straßen oder schmalen Fahr-
spuren

●

Häufige Lenkbewegungen oder ständig
wechselnde Position Ihres Fahrzeugs in
der Spur

●

Wenn das Fahrzeug vor Ihnen plötzlich
abbremst

●

Beim Fahren auf Straßen, die von einer
baulichen Struktur umgeben sind, wie z. B.
in einem Tunnel oder auf einer Brücke

●

Wenn die Fahrzeuggeschwindigkeit auf die
eingestellte Geschwindigkeit verringert
wird, nachdem das Fahrzeug durch Betäti-
gung des Gaspedals beschleunigt wurde

280

4-5. Verwendung der Fahrassistenz-Systeme

: Je nach Ausstattung

■

Instrumentenanzeige

Eingestellte Geschwindigkeit

Anzeigen

■

Bedienungsschalter

Schalter “+RES”

Hauptschalter für Geschwindigkeits-
regelung

Abbruchschalter

Schalter “-SET”

Drücken Sie den Hauptschalter für
Geschwindigkeitsregelung, um die
Geschwindigkeitsregelung zu akti-
vieren.

Die Anzeige für die Geschwindigkeitsrege-
lung leuchtet auf.
Drücken Sie den Schalter erneut, um die
Geschwindigkeitsregelung zu deaktivieren.

Beschleunigen oder verlangsamen
Sie das Fahrzeug auf die
gewünschte Geschwindigkeit und
drücken Sie dann zum Einstellen
der Geschwindigkeit den Schalter
“-SET”.

Die Anzeige für die Geschwindigkeitsrege-
lung “SET” leuchtet auf.
Die Fahrzeuggeschwindigkeit in dem
Moment, in dem der Schalter losgelassen
wird, wird die eingestellte Geschwindigkeit.

Geschwindigkeitsrege-

lung

Mit der Geschwindigkeitsregelung
können Sie eine eingestellte
Geschwindigkeit halten, ohne das
Gaspedal betätigen zu müssen.

Systemkomponenten

Festlegen der Fahrzeugge-
schwindigkeit

281

4-5. Verwendung der Fahrassistenz-Systeme

Fa
hrbet

rieb

Um die eingestellte Geschwindigkeit zu
ändern, drücken Sie den Schalter
“+RES” oder “-SET”, bis die
gewünschte Geschwindigkeit erreicht
wird.

Erhöht die Geschwindigkeit

Verringert die Geschwindigkeit

Feineinstellung: Drücken Sie den Schalter in
die gewünschte Richtung.

Grobeinstellung: Halten Sie den Schalter
gedrückt.

Die eingestellte Geschwindigkeit wird wie
folgt erhöht oder vermindert:

Feineinstellung: Um 1 km/h

oder 1 mph

bei jeder Betätigung des Schalters

Grobeinstellung: Die eingestellt Geschwin-
digkeit kann kontinuierlich erhöht oder ver-
mindert werden, bis der Schalter
losgelassen wird.

: Wenn die eingestellte Geschwindigkeit in

“km/h” angezeigt wird

: Wenn die eingestellte Geschwindigkeit in

“MPH” angezeigt wird

Wenn Sie den Abbruchschalter
drücken, wird die konstante
Geschwindigkeitsregelung abgebro-
chen.

Beim Betätigen des Brems- oder Kupplungs-
pedals (nur Schaltgetriebe) wird die
Geschwindigkeitseinstellung ebenfalls abge-
brochen.

Wenn Sie den Schalter “+RES”
drücken, wird die konstante
Geschwindigkeitsregelung wieder
aufgenommen.

Die Wiederaufnahme ist möglich, wenn die
Fahrzeuggeschwindigkeit mehr als ca.
30km/h beträgt.

■

Voraussetzungen für die Aktivierung
der Geschwindigkeitsregelung

Fahrzeuge mit Multidrive:

●

Der Schalthebel steht auf D.

●

Die Fahrzeuggeschwindigkeit beträgt mehr
als ca. 30 km/h.

Fahrzeuge mit Schaltgetriebe:
Die Fahrzeuggeschwindigkeit beträgt mehr
als ca. 30 km/h.

■

Beschleunigen nach Einstellung der
Fahrzeuggeschwindigkeit

●

Das Fahrzeug kann normal beschleunigt
werden. Nach der Beschleunigung wird die

Ändern der eingestellten
Geschwindigkeit

Abbrechen und Wiederaufneh-
men der konstanten Geschwin-
digkeitsregelung

282

4-5. Verwendung der Fahrassistenz-Systeme

festgelegte Geschwindigkeit wieder aufge-
nommen.

●

Auch ohne Abbrechen der Geschwindig-
keitsregelung kann die eingestellte
Geschwindigkeit erhöht werden, indem
zuerst auf die gewünschte Geschwindig-
keit beschleunigt wird und dann der Schal-
ter “-SET” gedrückt wird, um die neue
Geschwindigkeit zu übernehmen.

■

Abbrechen der automatischen
Geschwindigkeitsregelung

Die Geschwindigkeitsregelung hält die Fahr-
zeuggeschwindigkeit in folgenden Situatio-
nen nicht mehr aufrecht.

●

Die tatsächliche Fahrzeuggeschwindigkeit
fällt um mehr als etwa 16 km/h unter die
voreingestellte Fahrzeuggeschwindigkeit.
Zu diesem Zeitpunkt wird die gespeicherte
Sollgeschwindigkeit nicht aufrechterhalten.

●

Die tatsächliche Fahrzeuggeschwindigkeit
beträgt weniger als ca. 30 km/h.

●

VSC wird aktiviert.

●

TRC wird für einen bestimmten Zeitraum
aktiviert.

●

Wenn das VSC- oder TRC-System durch
Drücken des VSC-OFF-Schalters ausge-
schaltet wird.

■

Wenn die Warnmeldung für die
Geschwindigkeitsregelung auf der
Multi-Informationsanzeige angezeigt
wird

Drücken Sie zum Deaktivieren des Systems
einmal den Hauptschalter für Geschwindig-
keitsregelung und drücken Sie anschließend
den Schalter erneut, um das System wieder
zu aktivieren. Falls keine Wunschgeschwin-
digkeit eingestellt werden kann oder die
Geschwindigkeitsregelung unmittelbar nach
der Aktivierung abgebrochen wird, liegt mög-
licherweise eine Funktionsstörung im
Geschwindigkeitsregelsystem vor. Lassen
Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen verlässlichen
Werkstatt überprüfen.

WARNUNG

■

Vermeiden einer versehentlichen
Aktivierung der Geschwindigkeitsre-
gelung

Schalten Sie die Geschwindigkeitsrege-
lung mithilfe des Hauptschalters für
Geschwindigkeitsregelung aus, wenn Sie
es nicht verwenden.

■

Für die Geschwindigkeitsregelung
ungeeignete Situationen

Die Geschwindigkeitsregelung darf in kei-
ner der folgenden Situationen verwendet
werden.
Andernfalls kann dies zum Verlust der
Kontrolle über das Fahrzeug führen und
einen Unfall mit der Folge tödlicher oder
schwerer Verletzungen verursachen.

●

In dichtem Verkehr

●

Auf Straßen mit scharfen Kurven

●

Auf kurvenreichen Strecken

●

Auf rutschiger Fahrbahn, z. B. wenn die
Fahrbahn mit Wasser, Eis oder Schnee
bedeckt ist

●

Bei starken Gefällen

Die Fahrzeuggeschwindigkeit kann bei der
Herabfahrt starker Gefälle die eingestellte
Geschwindigkeit überschreiten.

●

Wenn Ihr Fahrzeug einen Anhänger
zieht oder abgeschleppt wird

283

4-5. Verwendung der Fahrassistenz-Systeme

Fa
hrbet

rieb

: Je nach Ausstattung

■

Instrumentenanzeige

Eingestellte Geschwindigkeit

Anzeigen

■

Bedienungsschalter

Schalter “+RES”

Abbruchschalter

Schalter “-SET”

Hauptschalter der Geschwindig-
keitsbegrenzung

Drücken Sie den Hauptschalter der
Geschwindigkeitsbegrenzung, um
die Geschwindigkeitsbegrenzung
zu aktivieren.

Die Anzeige für Geschwindigkeitsbe-
grenzung leuchtet auf.
Drücken Sie den Schalter erneut, um die
Geschwindigkeitsbegrenzung zu deaktivie-
ren.

Beschleunigen oder verlangsamen
Sie das Fahrzeug auf die
gewünschte Geschwindigkeit und
drücken Sie dann zum Einstellen
der gewünschten Höchstgeschwin-
digkeit den Schalter “-SET”.

Die eingestellte Geschwindigkeit wird auf
der Multi-Informationsanzeige angezeigt.
Wenn der Schalter gedrückt wird, während
die Fahrzeuggeschwindigkeit weniger als 30
km/h beträgt, ist die eingestellte Geschwin-

Geschwindigkeitsbe-

grenzung

Mit dem Schalter für die
Geschwindigkeitsbegrenzung
kann eine gewünschte Höchstge-
schwindigkeit eingestellt werden.
Die Geschwindigkeitsbegrenzung
verhindert, dass das Fahrzeug die
eingestellte Geschwindigkeit über-
schreitet.

Systemkomponenten

Festlegen der Fahrzeugge-
schwindigkeit

284

4-5. Verwendung der Fahrassistenz-Systeme

digkeit 30 km/h.

Um die eingestellte Geschwindigkeit zu
ändern, drücken Sie den Schalter
“+RES” oder “-SET”, bis die
gewünschte Geschwindigkeit erreicht
wird.

Erhöht die Geschwindigkeit

Verringert die Geschwindigkeit

Feineinstellung: Drücken Sie den Schalter in
die gewünschte Richtung.

Grobeinstellung: Halten Sie den Schalter
gedrückt.

Die eingestellte Geschwindigkeit wird wie
folgt erhöht oder vermindert:

Feineinstellung: Um 1 km/h

oder 1 mph

bei jeder Betätigung des Schalters

Grobeinstellung: Nimmt zu oder ab in Abstu-

fungen von 5 km/h

oder 5 mph

, solange

der Schalter gehalten wird

: Wenn die eingestellte Geschwindigkeit in

“km/h” angezeigt wird

: Wenn die eingestellte Geschwindigkeit in

“MPH” angezeigt wird

Wenn Sie den Abbruchschalter
drücken, wird die Geschwindigkeits-
begrenzung abgebrochen.

Wenn Sie den Schalter “+RES”
drücken, wird die Geschwindigkeits-
begrenzung wieder aufgenommen.

■

Überschreiten der eingestellten
Geschwindigkeit

In den folgenden Situationen überschreitet
die Fahrgeschwindigkeit die eingestellte
Geschwindigkeit und die Displayzeichen blin-
ken:

●

Bei voll durchgetretenem Gaspedal

●

Beim Herabfahren eines Gefälles

■

Automatisches Aufheben der
Geschwindigkeitsbegrenzung

Die Geschwindigkeitsbegrenzung wird in den
folgenden Situationen automatisch abgebro-
chen:

●

Die Geschwindigkeitsregelung ist aktiv.

●

Wenn das VSC- oder TRC-System durch
Drücken des VSC-OFF-Schalters ausge-

Ändern der eingestellten
Geschwindigkeit

Abbrechen und Wiederaufneh-
men der Geschwindigkeitsbe-
grenzung

285

4-5. Verwendung der Fahrassistenz-Systeme

Fa
hrbet

rieb

schaltet wird.

■

Wenn die Warnmeldung für die
Geschwindigkeitsbegrenzung auf der
Multi-Informationsanzeige angezeigt
wird

Halten Sie den Motor an und starten Sie den
Motor dann neu. Stellen Sie die Geschwin-
digkeitsbegrenzung nach dem Neustart des
Motors ein. Wenn die Geschwindigkeitsbe-
grenzung nicht eingestellt werden kann, liegt
möglicherweise eine Funktionsstörung in der
Geschwindigkeitsbegrenzung vor. Lassen
Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen verlässlichen
Werkstatt überprüfen.

: Je nach Ausstattung

WARNUNG

■

Zum Vermeiden einer versehentli-
chen Aktivierung der Geschwindig-
keitsbegrenzung

Schalten Sie die Geschwindigkeitsbe-
grenzung mithilfe des Hauptschalters der
Geschwindigkeitsbegrenzung aus, wenn
Sie sie nicht verwenden.

■

Für die Geschwindigkeitsbegrenzung
ungeeignete Situationen

Die Geschwindigkeitsbegrenzung darf in
keiner der folgenden Situationen verwen-
det werden.
Andernfalls kann dies zum Verlust der
Kontrolle über das Fahrzeug führen und
einen Unfall mit der Folge tödlicher oder
schwerer Verletzungen verursachen.

●

Auf rutschiger Fahrbahn, z. B. wenn die
Fahrbahn mit Wasser, Eis oder Schnee
bedeckt ist

●

Bei starken Gefällen

●

Wenn Ihr Fahrzeug einen Anhänger
zieht oder abgeschleppt wird

RSA (Verkehrsschilderken-

nung)

Das RSA-System erkennt
bestimmte Verkehrsschilder unter
Verwendung von Frontkamera
und/oder Navigationssystem
(wenn die Geschwindigkeitsbe-
grenzungsinformationen verfüg-
bar sind), um dem Fahrer über die
Anzeige Informationen zur Verfü-
gung zu stellen.

Wenn das System entsprechend
der erkannten Verkehrsschilder
beurteilt, dass der Fahrer die
zulässige Höchstgeschwindigkeit
überschreitet, verkehrswidrige
Handlungen durchführt usw., wird
er durch eine visuelle Benachrich-
tigung und einen Benachrichti-
gungssummer darüber informiert.

286

4-5. Verwendung der Fahrassistenz-Systeme

Wenn die Frontkamera ein Zeichen
erkennt und/oder über das Navigations-
system Informationen zu einem Zei-
chen verfügbar sind, wird das Zeichen
auf der Multi-Informationsanzeige
angezeigt.



Wenn Informationen zum Fahrassi-
stenzsystem gewählt werden, kön-
nen höchstens 3 Schilder angezeigt
werden. (



S.101)



Wird eine andere Registerkarte als
die mit Informationen zum Fahrassi-
stenzsystem gewählt, werden die
folgenden Verkehrsschildtypen
angezeigt. (



S.101)

• Schild für Anfang/Ende der Geschwindig-

keitsbegrenzung

• Schild für Information bezüglich

Geschwindigkeitsbegrenzung (Schnell-
straße, Autobahn, Stadtgebiet, Wohnge-
biet)

• Schild für Ende des Verbots
• Verbot-der-Einfahrt-Schild* (wenn ein Hin-

weis erforderlich ist)

• Geschwindigkeitsbegrenzung mit Zusatz-

schild (nur Verbindungsrampe)

Wenn andere Schilder als Geschwindig-
keitsbegrenzungsschilder erkannt werden,
werden sie überlappend gestapelt hinter
dem aktuellen Geschwindigkeitsbe-
grenzungsschild aufgeführt.

: Für Fahrzeuge mit Navigationssystem

Die folgenden Verkehrsschildtypen,
einschließlich elektronischer Schilder
und blinkender Schilder, werden
erkannt.

Nichtamtliche (nicht mit dem Wiener Über-
einkommen übereinstimmende) oder kürz-
lich eingeführte Verkehrsschilder werden
möglicherweise nicht erkannt.



Geschwindigkeitsbegrenzungsschil-
der



Information bezüglich Geschwindig-

WARNUNG

■

Vor Verwendung von RSA

Verlassen Sie sich nicht ausschließlich auf
das RSA-System. RSA ist ein System, das
den Fahrer unterstützt, indem es Informa-
tionen zur Verfügung stellt; es ist aber kein
Ersatz für umsichtiges und vorausschau-
endes Fahren des Fahrers. Fahren Sie
vorsichtig und halten Sie sich immer
genau an die Verkehrsregeln.

Anzeige auf der Multi-Informati-
onsanzeige

Unterstütze Arten von Ver-
kehrsschildern

Anfang der Geschwindigkeitsbe-
grenzung/Anfang des Höchstge-
schwindigkeitsbereichs

Ende der Geschwindigkeitsbe-
grenzung/Ende des Höchstge-
schwindigkeitsbereichs

287

4-5. Verwendung der Fahrassistenz-Systeme

Fa
hrbet

rieb

keitsbegrenzung

: Wird angezeigt, wenn ein Schild erkannt

wird, jedoch keine Geschwindigkeitsbe-
grenzungsinformation für die Straße über
das Navigationssystem zur Verfügung
steht



Überholverbotsschilder



Andere Verkehrsschilder

: Für Fahrzeuge mit Navigationssystem



Geschwindigkeitsbegrenzung mit
Zusatzzeichen

: Gleichzeitig angezeigt mit Geschwindig-

keitsbegrenzung

: Inhalt nicht erkannt.

: Wenn die Fahrtrichtungsanzeige beim

Spurwechsel nicht betätigt wird, wird das
Zeichen nicht angezeigt.

Schnellstraßen-Auffahrt

Schnellstraßen-Abfahrt

Autobahn-Auffahrt

Autobahn-Abfahrt

Anfang eines Stadtgebiets

Ende eines Stadtgebiets

Anfang eines Stadtgebiets

Ende eines Stadtgebiets

Anfang eines Wohngebiets

Ende eines Wohngebiets

Anfang des Überholverbots

Ende des Überholverbots

Verbot der Einfahrt

Ende des Verbots

Stopp

Nässe

Regen

Glatteis

Zusatzzeichen existiert

Ausfahrt rechts

Ausfahrt links

Zeit

288

4-5. Verwendung der Fahrassistenz-Systeme

In den folgenden Situationen informiert
das RSA-System den Fahrer.



Wenn die Fahrzeuggeschwindigkeit
den Schwellenwert für die
Geschwindigkeitsbenachrichtigung
des angezeigten Geschwindigkeits-
begrenzungsschilds überschreitet,
wird die Anzeige des Schilds hervor-
gehoben und ein Summer ertönt.



Wenn das RSA-System ein Ver-
bot-der-Einfahrt-Schild erkennt und
auf Grundlage der Karteninformatio-
nen des Navigationssystems fest-
stellt, dass das Fahrzeug in einen
Bereich gefahren ist, für den die Ein-
fahrt verboten ist, blinkt das Ver-
bot-der-Einfahrt-Schild und ein
Summer ertönt. (Für Fahrzeuge mit
Navigationssystem)



Wenn erkannt wird, dass Sie ein
Fahrzeug überholen, während ein
Überholverbotsschild auf der
Multi-Informationsanzeige ange-
zeigt wird, blinkt das angezeigte
Schild und ein Summer ertönt.

Je nach Situation kann die Ver-
kehrsumgebung (Richtung des Ver-
kehrs, Geschwindigkeitseinheit) falsch
erkannt werden und die Benachrichti-
gungsfunktion funktioniert möglicher-
weise nicht ordnungsgemäß.

■

Einstellverfahren

Drücken Sie

oder

auf den Steu-

erschaltern für die Instrumente und wäh-

len Sie

Drücken Sie

oder

auf den Steu-

erschaltern für die Instrumente, wählen

Sie

und drücken Sie dann

■

Automatisches Ausschalten der
RSA-Verkehrsschildanzeige

Ein Schild oder mehrere Schilder werden in
den folgenden Situationen automatisch aus-
geschaltet.

●

Über eine bestimmte Entfernung wurde
kein Schild erkannt.

●

Die Straße ändert sich aufgrund einer
Links- oder Rechtskurve usw.

■

Bedingungen, unter welchen die Funk-
tion möglicherweise nicht ordnungsge-
mäß funktioniert oder erfasst

In den folgenden Situationen funktioniert
RSA nicht ordnungsgemäß und erkennt
Schilder möglicherweise nicht, zeigt das fal-
sche Schild an usw. Dies deutet jedoch nicht
auf eine Funktionsstörung hin.

●

Die vordere Kamera ist aufgrund eines
starken Stoßes auf den Sensor usw. falsch
ausgerichtet.

●

Schmutz, Schnee, Aufkleber usw. befinden
sich auf der Windschutzscheibe in der
Nähe der Frontkamera.

●

Bei schlechtem Wetter, z. B. bei starken
Regenfällen, dichtem Nebel, Schneefall
oder Sandstürmen.

●

Licht eines entgegenkommenden Fahr-
zeugs, der Sonne usw. trifft auf die Front-
kamera.

●

Das Schild ist verschmutzt, verblasst,
gekippt oder verbogen.

●

Der Kontrast des elektronischen Schilds ist
gering.

●

Das Schild wird vollständig oder zum Teil
von den Blättern eines Baums, einem Mast
usw. verdeckt.

●

Das Schild ist nur für kurze Zeit für die vor-
dere Kamera sichtbar.

●

Der Fahrvorgang (Abbiegen, Spurwechsel
usw.) wird falsch beurteilt.

●

Wenn es sich um ein Schild handelt, das
sich nicht auf die aktuell befahrene Spur
bezieht, sich dieses Schild aber direkt hin-
ter einer Autobahnabzweigung oder in
einer benachbarten Spur befindet, die kurz
darauf zusammenläuft.

●

Auf dem Heck des vorausfahrenden Fahr-

Benachrichtigungsfunktion

289

4-5. Verwendung der Fahrassistenz-Systeme

Fa
hrbet

rieb

zeugs befinden sich Aufkleber.

●

Es wird ein Schild erkannt, das einem
systemkompatiblen Schild ähnelt.

●

Während das Fahrzeug auf der Haupt-
straße fährt, werden möglicherweise
Geschwindigkeitsschilder in Seitenstraßen
erkannt und angezeigt (wenn sich diese im
Sichtfeld der Frontkamera befinden).

●

Beim Fahren in einem Kreisverkehr wer-
den möglicherweise Geschwindigkeits-
schilder der vom Kreisverkehr
abzweigenden Straßen erkannt und ange-
zeigt (wenn sich diese im Sichtfeld der
Frontkamera befinden).

●

Die Fahrzeugfront ist aufgrund der Bela-
dung angehoben oder abgesenkt.

●

Die Helligkeit der Umgebung ist nicht aus-
reichend oder ändert sich plötzlich.

●

Wenn ein für LKW usw. bestimmtes Schild
erkannt wird.

●

Das Fahrzeug wird in einem Land mit einer
anderen Verkehrsrichtung gefahren.

●

Die Kartendaten des Navigationssystems
sind veraltet.

●

Das Navigationssystem läuft nicht.

●

Die auf dem Instrument und auf dem Navi-
gationssystem angezeigten Geschwindig-
keitsinformationen können voneinander
abweichen, da das Navigationssystem
Kartendaten verwendet.

■

Geschwindigkeitsbegrenzungsschildan-
zeige

Wenn beim letzten Ausschalten des Motor-
schalters ein Geschwindigkeitsbegrenzungs-
schild auf der Multi-Informationsanzeige
angezeigt wurde, wird das gleiche Schild wie-
der angezeigt, wenn der Motorschalter auf
ON gestellt wird.

■

Wenn “RSA-Fehlfunktion. Bitte Händler
kontaktieren.” angezeigt wird

Es liegt möglicherweise eine Fehlfunktion im
System vor. Lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.

■

Individuelle Anpassung

Einige Funktionen können angepasst wer-

den. (



S.598)

Content .. 15 16 17 18 ..
