6-2. 簡単な点検・部品交換

6

お手入れのしかた

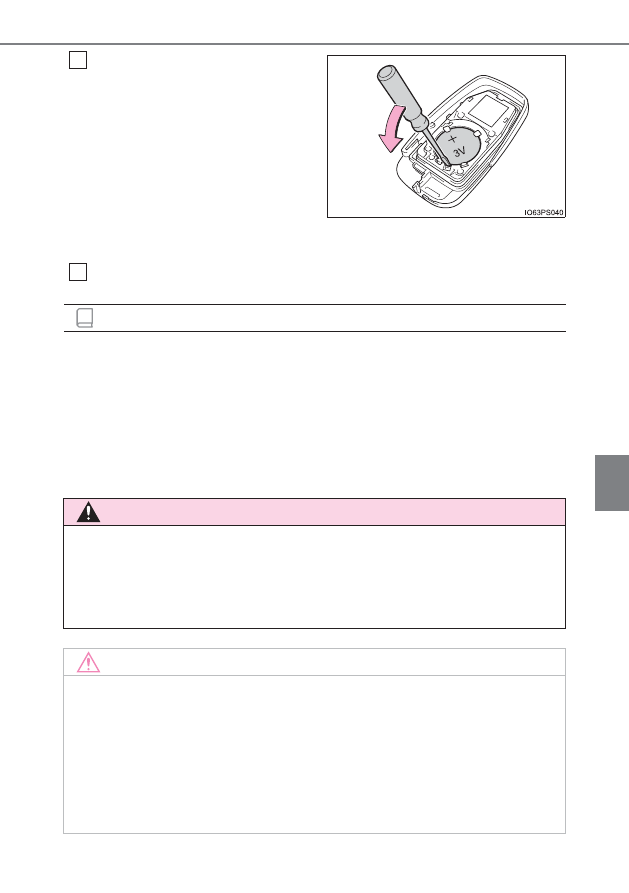

消耗した電池を取り出す

カ バ ー を は ず し た と き に、上 側 の カ
バーに電子キーのモジュールが貼り付
き、電池面が隠れている場合がありま
す。この場合、電子キーのモジュール
をひっくり返し、図のように電池が見
える状態で作業してください。
電池をはずす際は、適切なマイナスド
ライバーをご使用ください。
新しい電池は、＋極を上にして取り付
けます。

取り付けるときは、取りはずしたときと逆の手順で取り付ける

■

リチウム電池 CR2032 の入手

電池はトヨタ販売店・時計店およびカメラ店などで購入できます。

■

電子キーの電池が消耗していると

次のような状態になります。

●

スマートエントリー＆スタートシステム、ワイヤレス機能が作動しない

●

作動距離が短くなる

3

知識

警告

■

取りはずした電池と部品について

お子さまにさわらせないでください。
部品が小さいため、誤って飲み込むと、のどなどにつまらせ重大な傷害におよ
ぶか、最悪の場合死亡につながるおそれがあります。

注意

■

交換後、正常に機能させるために

次のことを必ずお守りください。

●

ぬれた手で電池を交換しない
錆の原因になります。

●

電池以外の部品に、ふれたり動かしたりしない

●

電極を曲げない

4

336

6-2. 簡単な点検・部品交換

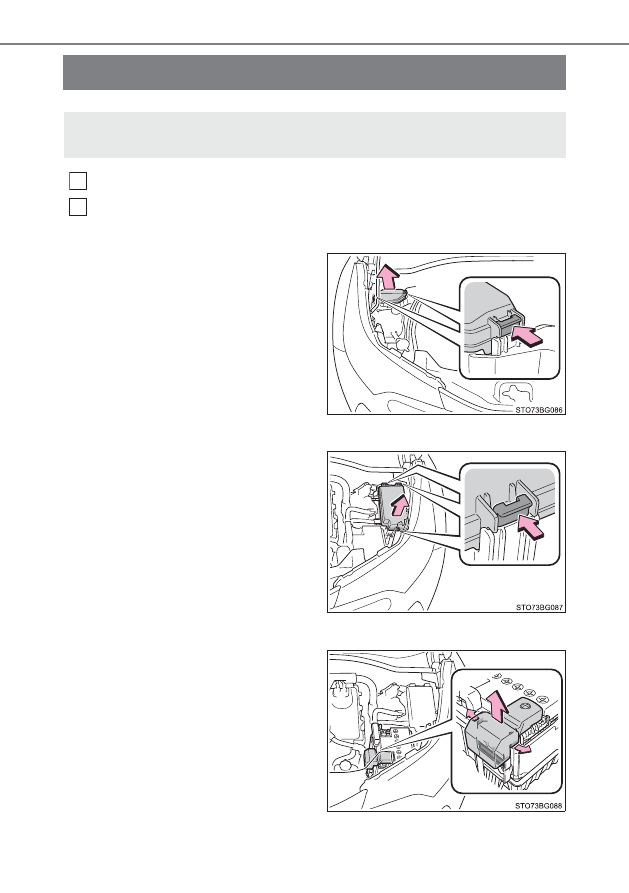

ヒューズの点検、交換

パワースイッチを OFF にする

ヒューズボックスを開ける

X

エンジンルーム（運転席側）

2ヶ所 のツ メを 押し なが ら、カ
バーを持ち上げる

閉めるときは、2ヶ所のツメを確実に閉
めてください。

X

エンジンルーム（助手席側）

3ヶ所 のツ メを 押し なが ら、カ
バーを持ち上げる

閉めるときは、3ヶ所のツメを確実に閉
めてください。

X

エンジンルーム（バッテリー上部）

カバーを取り外す

ランプがつかないときや電気系統の装置が働かないときは、ヒューズ切
れが考えられます。ヒューズの点検を行ってください。

1
2

337

6-2. 簡単な点検・部品交換

6

お手入れのしかた

X

助手席足元

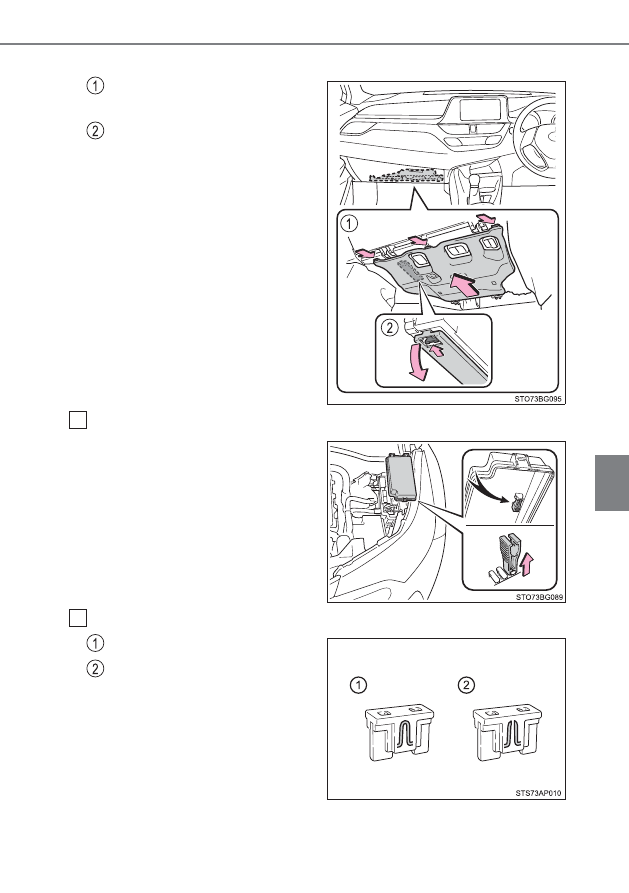

ツメを押してロックをはずし、
アンダーカバーを取りはずす

ヒューズボックスカバーを取
りはずす

取りはずすときや、取り付けるとき
はツメを押してください。

ヒューズを引き抜く

ヒューズはずしでヒューズを引
き抜くことができます。

ヒューズが切れていないか点検する

正常

ヒューズ切れ

ヒューズボックスの表示に従い、規
定容量のヒューズに交換します。

3

4

338

6-2. 簡単な点検・部品交換

■

ヒューズを交換したあとは

●

交換してもランプ類が点灯しないときは、電球を交換してください。

（→ P. 339）

●

交換しても再度ヒューズが切れる場合は、トヨタ販売店で点検を受けてください。

■

補機バッテリーからの回路に過剰な負荷がかかると

配線が損傷を受ける前にヒューズが切れるように設計されています。

■

電球（バルブ）を交換するとき

この車両に指定されているトヨタ純正品のご使用をおすすめします。
一部の電球は過電流を防止する専用回路に接続されているため、この車両指定
のトヨタ純正品以外は使用できない場合があります。

知識

警告

■

車の故障や、車両火災を防ぐために

次のことをお守りください。
お守りいただかないと、車の故障や火災、けがをするおそれがあります。

●

規定容量以外のヒューズ、またはヒューズ以外のものを使用しないでくださ
い。

●

必ずトヨタ純正ヒューズか同等品を使用してください。

●

ヒューズやヒューズボックスを改造しないでください。

注意

■

ヒューズを交換する前に

ヒューズが切れた原因が電気の過剰負荷だと判明したときは、トヨタ販売店で
点検を受けてください。

339

6

お手入れのしかた

6-2. 簡単な点検・部品交換

電球（バルブ）の交換

切れた電球の W（ワット）数を確認してください。（→ P. 418）

■

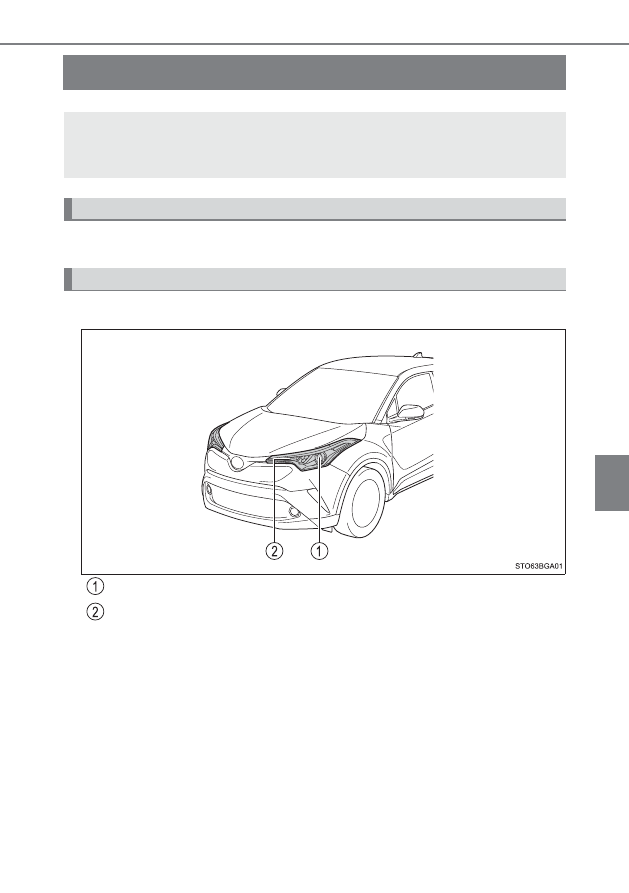

フロント

次に記載する電球は、ご自身で交換できます。電球交換の難易度は電球
によって異なります。部品が破損するおそれがあるので、トヨタ販売店
で交換することをおすすめします。

電球の用意

バルブ位置

ヘッドランプ （ハロゲンバルブタイプ）

フロント方向指示灯／非常点滅灯 （バルブタイプ）

340

6-2. 簡単な点検・部品交換

■

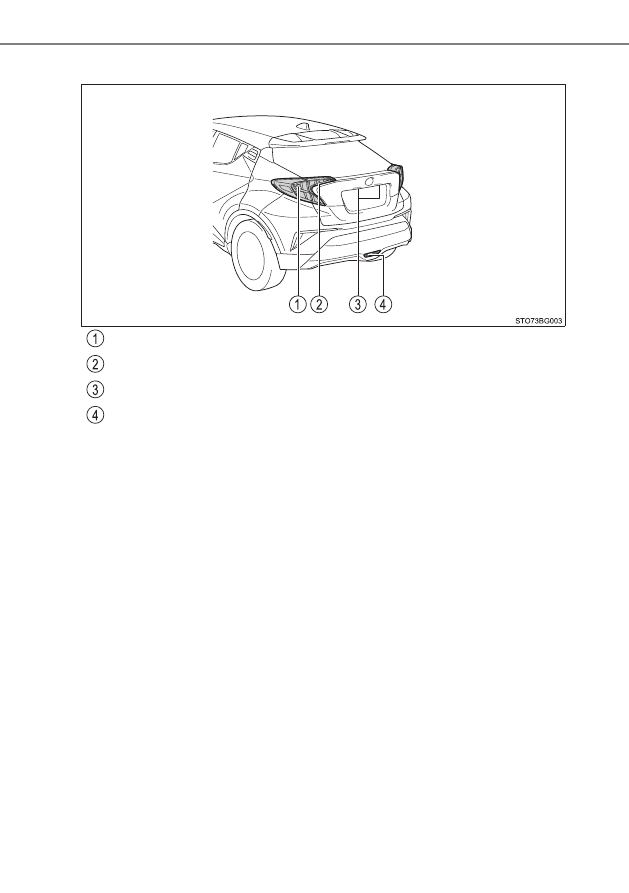

リヤ

★

：グレード、オプションなどにより、装備の有無があります。

リヤ方向指示灯／非常点滅灯（バルブタイプ）

後退灯（バルブタイプ）

番号灯

リヤフォグランプ

★

341

6-2. 簡単な点検・部品交換

6

お手入れのしかた

■

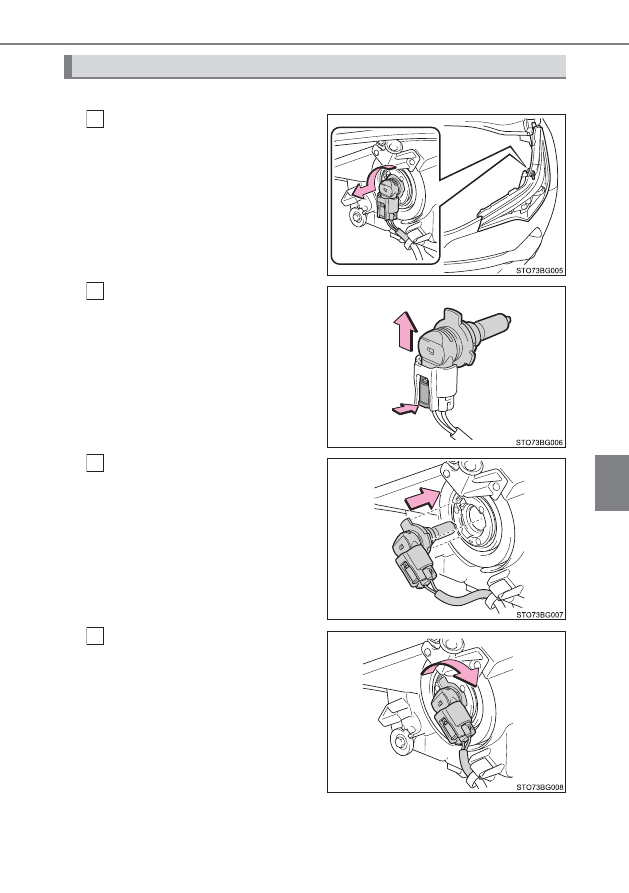

ヘッドランプ（ハロゲンバルブタイプ）

ソケットをまわして取りはず
す

電球を取りはずす

電球を交換し、ソケットを取り
付ける

取り付け部と電球のツメ（３か所）
を合わせて挿し込みます。

ソケットをまわして固定する

ソケットを軽くゆさぶってぐらつき
がないことを確認し、いったんヘッ
ドランプを点灯させ、ソケットの取
り付け部からランプの光がもれてな
いことを目視確認してください。

電球交換のしかた

1

2

3

4

342

6-2. 簡単な点検・部品交換

■

フロント方向指示灯／非常点滅灯 ( バルブタイプ）

ソケットをまわして取りはず
す

電球を取りはずす

取り付けるときは、取りはずしたときと逆の手順で取り付ける

1

2

3

343

6-2. 簡単な点検・部品交換

6

お手入れのしかた

■

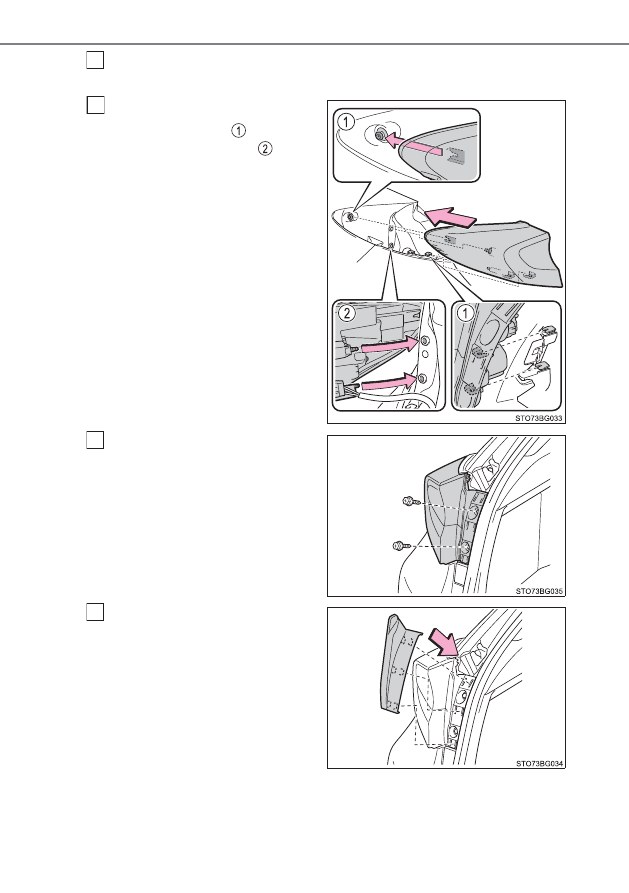

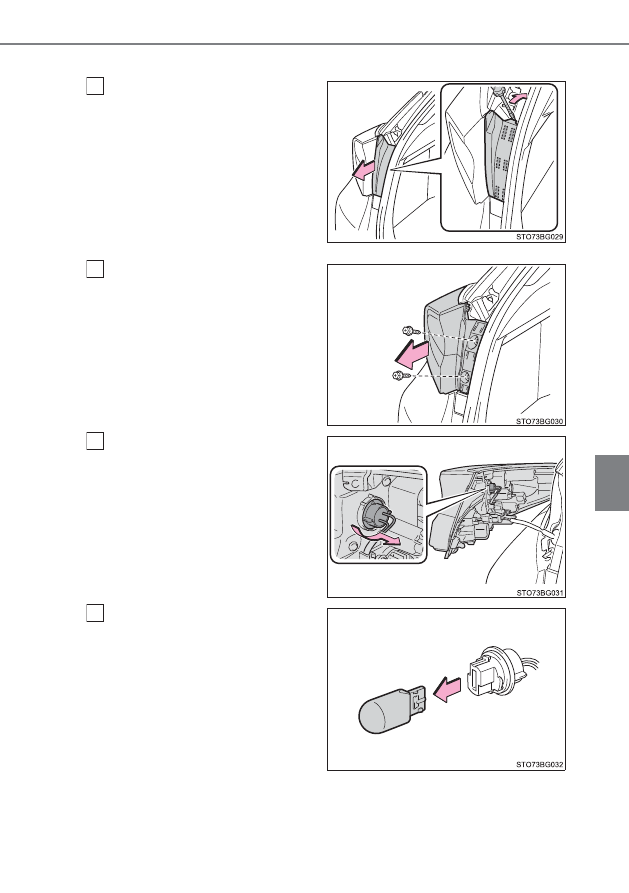

リヤ方向指示灯／非常点滅灯 ( バルブタイプ）

バックドアを開け、カバーをは
ずす

傷が付くのを防ぐため、ドライバー
の先端にテープなどを巻いて保護し
てください。

スクリュー（２本）をはずし、
ランプ本体をまっすぐ後方に
引き、取りはずす

ソケットをまわして取りはず
す

電球を取りはずす

1

2

3

4

344

6-2. 簡単な点検・部品交換

電球とソケットを取り付けるときは、取りはずしたときと逆の手順
で取り付ける

ランプ本体を取り付ける

外側と下側のツメ（

）

とクリッ

プを合わせてからピン（

）

を合

わせて取り付けてください。

スクリュー（2 本）を取り付け
る

カバーを取り付ける

5

56

7

8

345

6-2. 簡単な点検・部品交換

6

お手入れのしかた

■

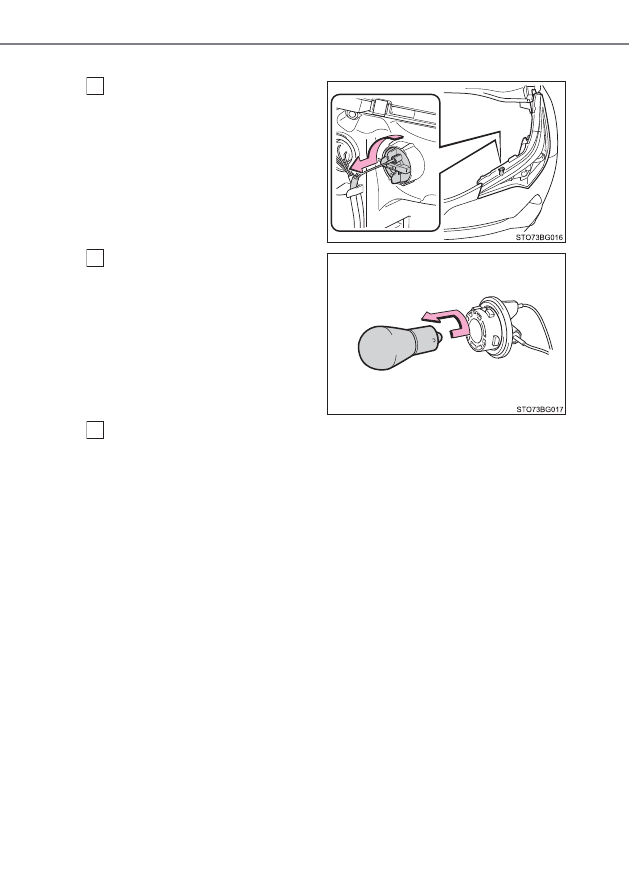

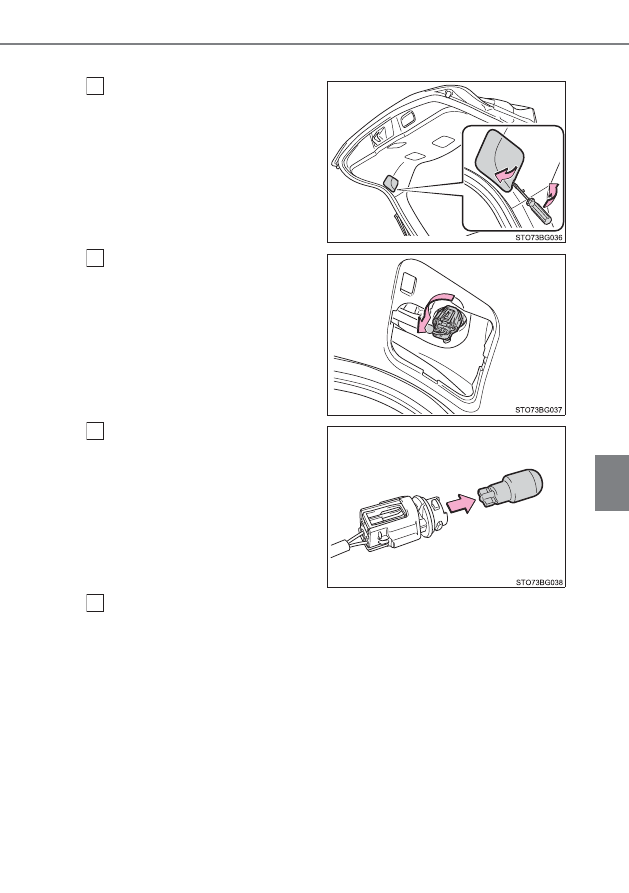

後退灯（バルブタイプ）

バックドアを開け、カバーを取
りはずす

傷が付くのを防ぐため、ドライバー
の先端にテープなどを巻いて保護し
てください。

ソケットをまわして取りはず
す

電球を取りはずす

取り付けるときは、取りはずしたときと逆の手順で取り付ける

1

2

3

4

346

6-2. 簡単な点検・部品交換

■

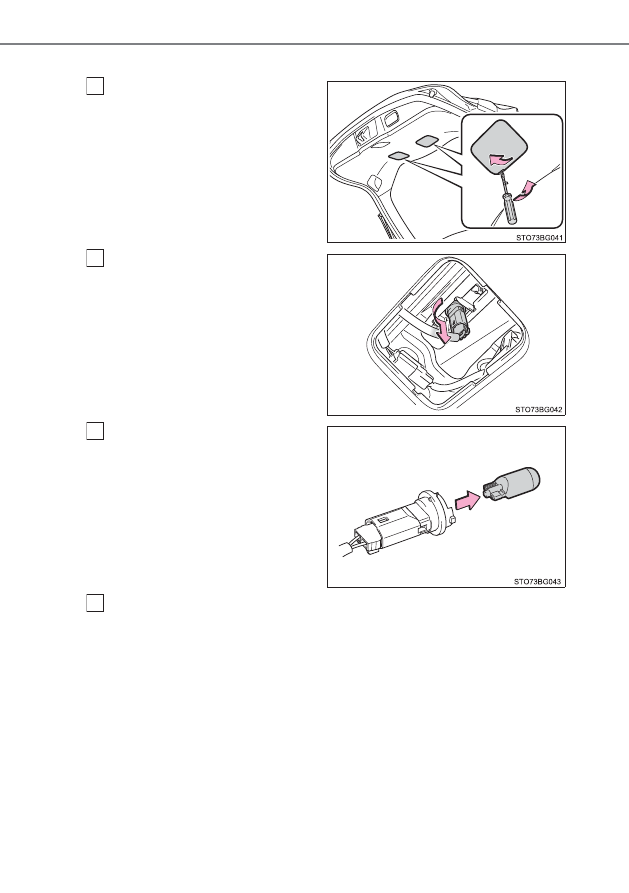

番号灯

バックドアを開け、カバーを取
りはずす

傷が付くのを防ぐため、ドライバー
の先端にテープなどを巻いて保護し
てください。

ソケットをまわして取りはず
す

電球を取りはずす

取り付けるときは、取りはずしたときと逆の手順で取り付ける

1

2

3

4

347

6-2. 簡単な点検・部品交換

6

お手入れのしかた

■

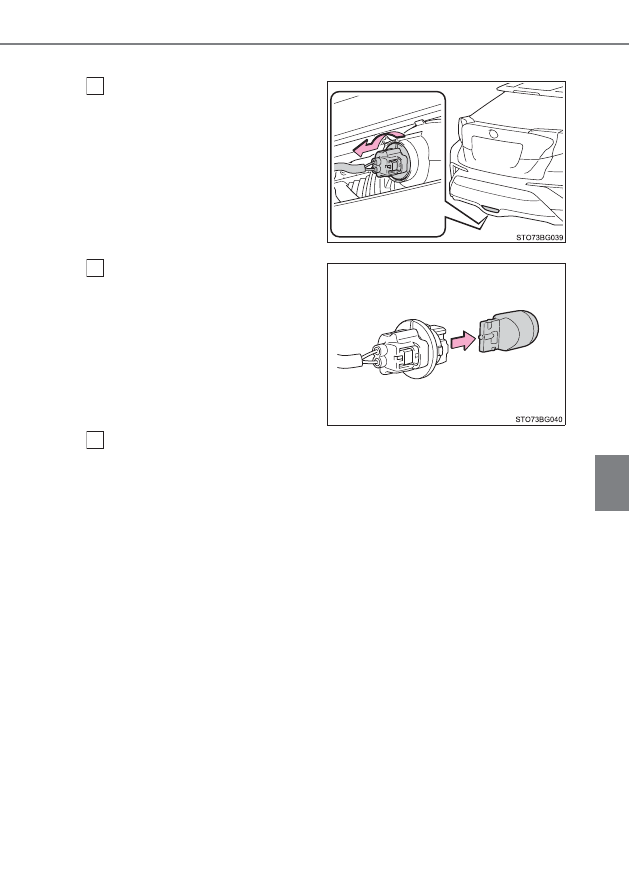

リヤフォグランプ

★

ソケットをまわして取りはず
す

電球を取りはずす

取り付けるときは、取りはずしたときと逆の手順で取り付ける

★

：グレード、オプションなどにより、装備の有無があります。

1

2

3

348

6-2. 簡単な点検・部品交換

■

次の電球を交換するには

次のランプが切れたときは、トヨタ販売店で交換してください。

●

ヘッドランプ（LED タイプ）

●

車幅灯

●

フロント方向指示灯 / 非常点滅灯（LED タイプ）

●

LED デイライト

★

●

フロントフォグランプ

★

●

サイド方向指示灯／非常点滅灯

●

制動灯 / 尾灯

●

リヤ方向指示灯 / 非常点滅灯（LED タイプ）

●

後退灯（LED タイプ）

●

ハイマウントストップランプ

●

ドアミラーイルミネーション

★

★

：グレード、オプションなどにより、装備の有無があります。

349

6-2. 簡単な点検・部品交換

6

お手入れのしかた

■

LED ランプについて

次のランプは、数個の LED で構成されています。もし LED がひとつでも点灯
しないときは、トヨタ販売店で交換してください。

●

ヘッドランプ（LED タイプ）

●

車幅灯

●

フロント方向指示灯 / 非常点滅灯（LED タイプ）

●

LED デイライト

★

●

フロントフォグランプ

★

●

サイド方向指示灯／非常点滅灯

●

制動灯 / 尾灯

●

リヤ方向指示灯 / 非常点滅灯（LED タイプ）

●

後退灯（LED タイプ）

●

ハイマウントストップランプ

●

ドアミラーイルミネーション

★

■

レンズ内の水滴と曇り

レンズ内の一時的な曇りは、機能上問題ありません。ただし、次のようなときは、
トヨタ販売店にご相談ください。

●

レンズ内側に大粒の水滴が付いている

●

ランプ内に水がたまっている

■

電球（バルブ）を交換するとき

→

P. 338

知識

★

：グレード、オプションなどにより、装備の有無があります。

350

6-2. 簡単な点検・部品交換

警告

■

電球を交換するとき

●

必ずハイブリッドシステムを停止し、ランプを消灯してください。消灯直後は
高温になっているため、交換しないでください。やけどすることがあります。

●

電球のガラス部を素手でふれないでください。
やむを得ずガラス部を持つ場合は、電球に油脂や水分を付着させないために、
乾いた清潔な布などを介して持ってください。
また、電球を傷付けたり、落下させたりすると球切れや破裂することがありま
す。

●

電球や電球を固定するための部品はしっかり取り付けてください。取り付けが
不十分な場合、発熱や発火、またはヘッドランプ内部への浸水による故障や、
レンズ内に曇りが発生することがあります。

●

電球・ソケット・電気回路および構成部品を、修理または分解しないでくださ
い。
感電により、重大な傷害におよぶか、最悪の場合死亡につながるおそれがあり
ます。

■

お車の故障や火災を防ぐために

●

電球が正しい位置にしっかりと取り付けられていることを確認してください。

●

発熱による損傷を防ぐため、バルブを取り付ける前にバルブのワット数を確認
してください。
