4-2. 簡単な点検・部品交換

お手入れのしかた

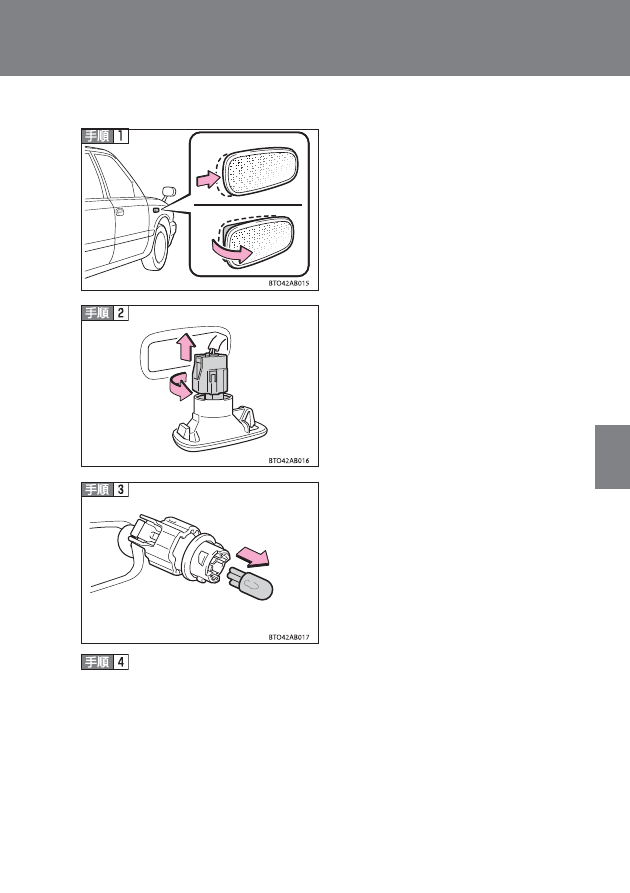

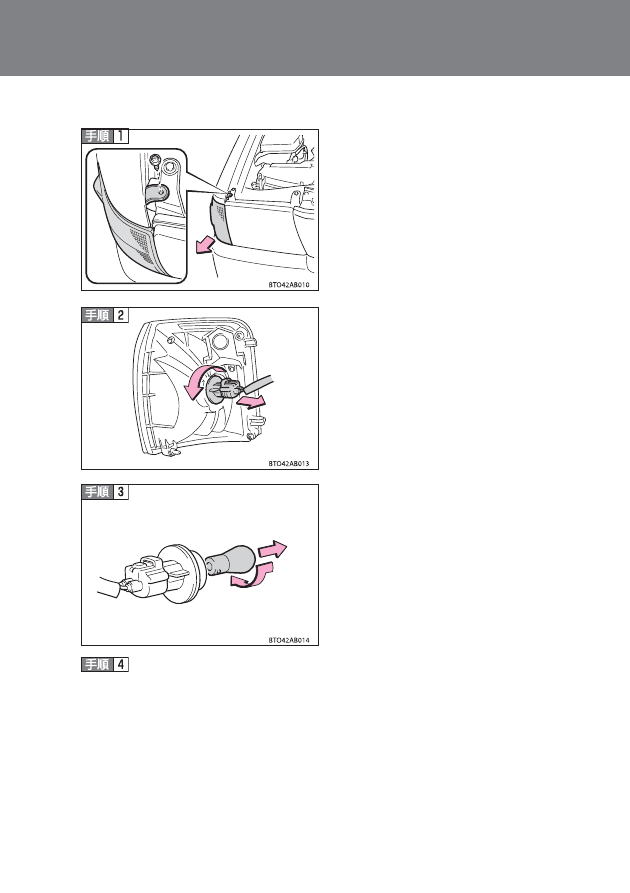

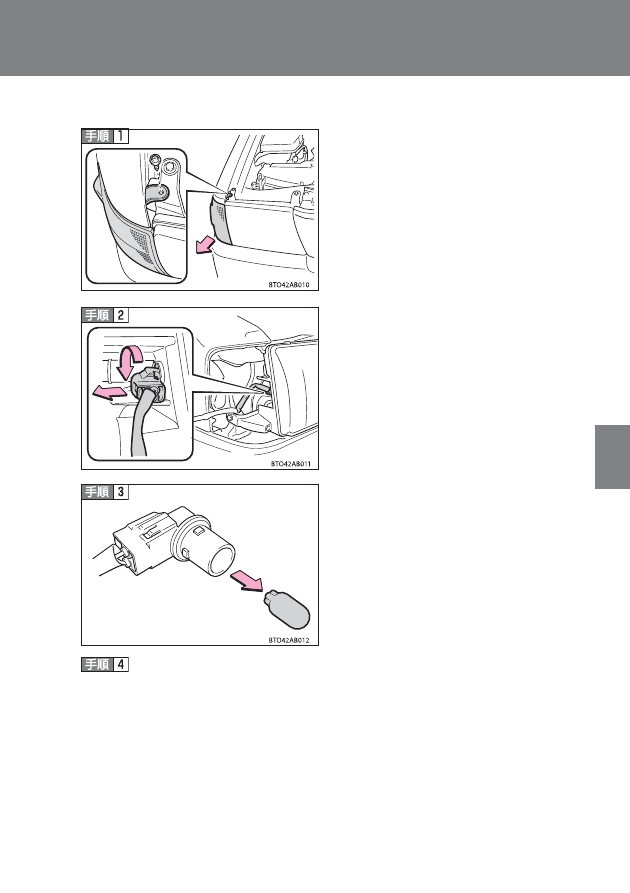

■ 車幅灯

フロント方向指示兼非常点滅灯
のライト本体をはずす

ネジをはずし、ライト本体を引き出し

ます。

ソケットを取りはずす

電球を取りはずす

取り付けるときは、取りはずしたときと逆の手順で取り付ける

181

4-2. 簡単な点検・部品交換

お手入れのしかた

■ その他の電球

次の電球が切れたときは、トヨタ販売店で交換してください。

● ハイマウントストップライト

知識

■

ヘッドライトのゴムカバーを取り付けるときは

確実にはめ込まれていることを確認してください

■

レンズ内の水滴と曇り

レンズ内の一時的な曇りは、機能上問題ありません。ただし、次のようなときは、

トヨタ販売店にご相談ください。

●

レンズ内側に大粒の水滴が付いている

●

ライト内に水がたまっている

■

電球の交換について

電球の交換作業をするときに、部品などの破損が心配な方は、トヨタ販売店に

ご相談ください。

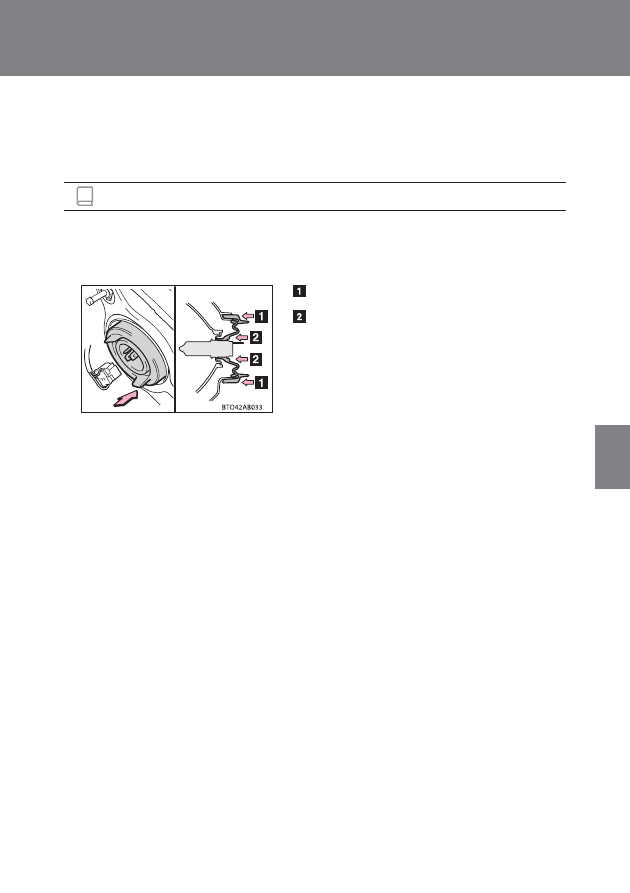

ゴムカバーの外周をしっかりとはめ込む

ゴムカバー内周（電球周り）を全周にわ
たり電球の金具部分が確認できるまで押
し込む

182

4-2. 簡単な点検・部品交換

警告

■

電球を交換するときは

●

ライトは消灯してください。消灯直後は熱いため、交換しないでください。

やけどをすることがあります。

●

電球のガラス部を素手でふれないでください。

やむを得ずガラス部を持つ場合は、電球に油脂や水分を付着させないために、

乾いた清潔な布などを介して持ってください。

また、電球を傷付けたり、落下させたりすると球切れや破裂することがありま

す。

●

電球や電球を固定するための部品はしっかり取り付けてください。

取り付けが不十分な場合、発熱や発火、もしくはヘッドライト内部への浸水に

よる故障や、レンズ内に曇りが発生することがあります。

●

電球、ソケット、電気回路、および構成部品を、修理または分解しないでくだ

さい。

感電して、生命にかかわる重大な傷害を受けるおそれがあり危険です。

注意

■

お車の故障や火災を防ぐために

電球が正しい位置にしっかりと取り付けられていることを確認してください。

■

LED ハイマウントストップライトについて

ハイマウントストップライトは数個の LED で構成されています。もし LED が

ひとつでも不灯になったときは、トヨタ販売店で交換してください。

183

4-2. 簡単な点検・部品交換

お手入れのしかた

ヒューズの点検、交換

ライトがつかないときや電気系統の装置が働かないときは、ヒューズ

切れが考えられます。ヒューズの点検を行ってください。

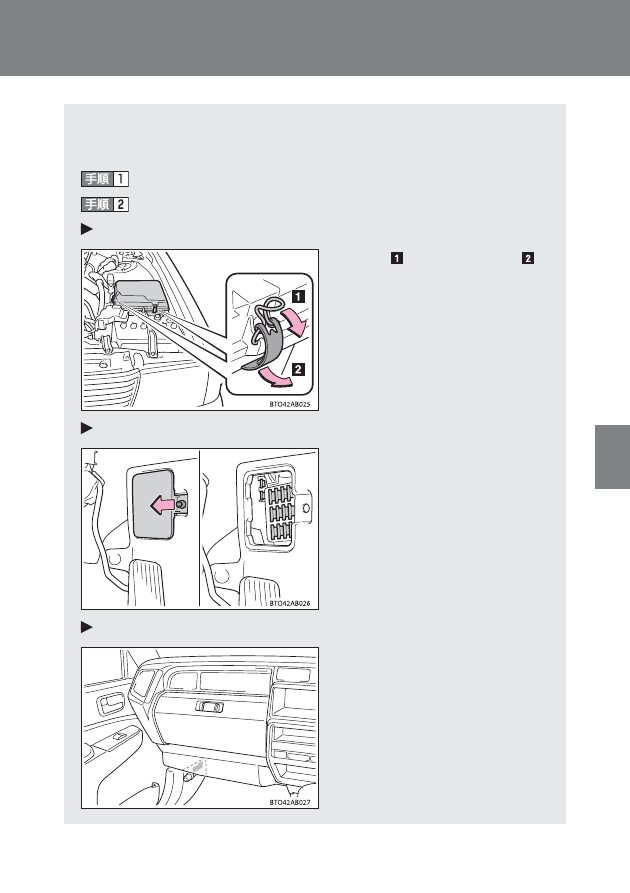

エンジンスイッチを“ LOCK ”にする

ヒューズボックスを開ける

エンジンルーム

フック（

）を引いて金具（

）

をはずしてから、カバーを持ち
上げる

運転席足元

ノブを引いて、カバーを開ける

助手席足元

助手席足元のヒューズを交換す
るときは、部品の取りはずしが
必要です。部品の取りはずしに
ついてはトヨタ販売店にご相談
ください。

184

4-2. 簡単な点検・部品交換

故障の状況から、点検すべきヒューズを「ヒューズの配置と
負荷」（

oP. 185）で確認する

車の仕様により装着されていないヒューズもあります。

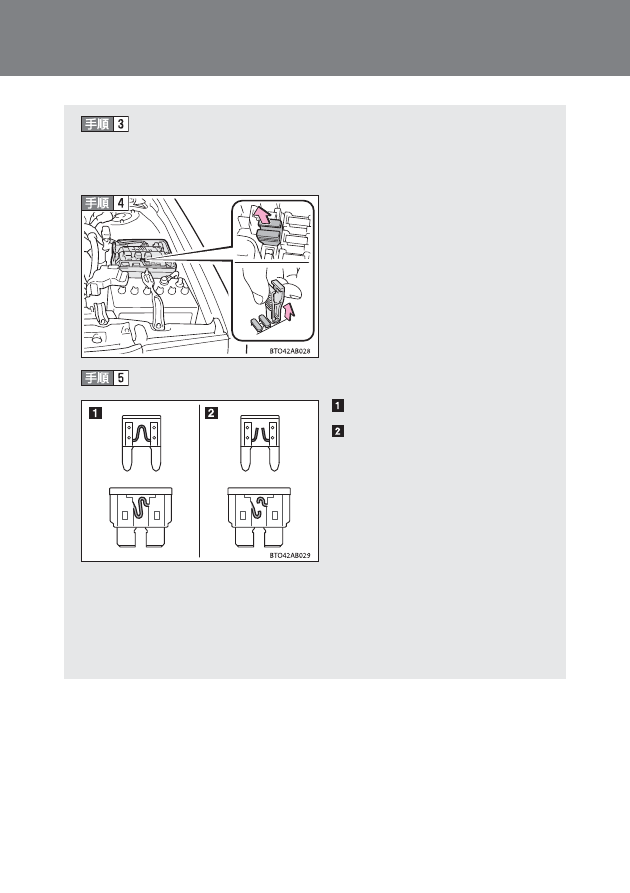

ヒューズはずしでヒューズを引
き抜く

ヒューズはずしは、エンジンルー

ム内ヒューズボックスに付いてい

ます。

ヒューズが切れていないか点検する

正常

ヒューズ切れ

ヒューズボックスの表示に従い、

規定容量のヒューズに交換します。

エンジンルーム内ヒューズの予備は、エンジンルーム内ヒューズボッ

クスに付いています。

運転席足元ヒューズの予備は、エンジンルーム内ヒューズボックスの

カバー裏側に付いています。

185

4-2. 簡単な点検・部品交換

お手入れのしかた

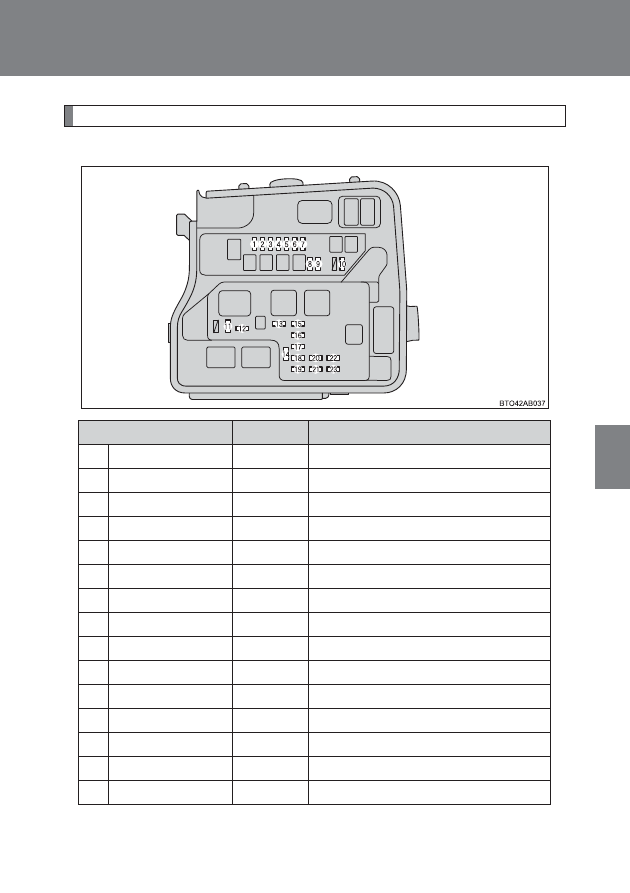

ヒューズの配置と負荷

■ エンジンルーム

ヒューズ名称

アンペア数

ヒューズの受け持つ主な装置名称

OBD

10 A

ダイアグノーシスコネクター

ETCS

10 A

エンジンコントロール

AM2

20 A

イグニッション

INJ

20 A

エンジンコントロール

DOME2

10 A

メーター、エアコン

VSV

15 A

エンジンコントロール

FUEL PMP

30 A

燃料ポンプ

RADIO NO.1

15 A

オーディオ

FOG

15 A

フォグライト

EFI NO.2

7.5 A

エンジンコントロール

HEAD LH

10 A

左側ヘッドライト

HEAD RH

10 A

右側ヘッドライト

DOME

10 A

インテリアライト、日報灯、時計

SPARE

ー

未使用

HAZ

15 A

非常点滅灯

186

4-2. 簡単な点検・部品交換

EFI

15 A

エンジンコントロール、

Stop ＆ Start

TAXI-B

10 A

無線機、料金メーター

ALT-S

5 A

オルタネーター

SPARE

ー

未使用

SPARE

ー

未使用

HORN

10 A

ホーン

SPARE

ー

未使用

ECU-IG

5 A

Stop ＆ Start

ヒューズ名称

アンペア数

ヒューズの受け持つ主な装置名称

187

4-2. 簡単な点検・部品交換

お手入れのしかた

■ 運転席足元

ヒューズ名称

アンペア数

ヒューズの受け持つ主な装置名称

P/OUTLET

15 A

アクセサリーソケット

TAXI-ACC

7.5 A

無線機、料金メーター

TAXI-TAIL

7.5 A

社名灯、防犯灯

IGN

10 A

エンジン、メーター、

SRS エアバッグ

TAIL

15 A

尾灯、車幅灯、番号灯、メーター照明

DEFOG-I ／ UP

7.5 A

リヤウインドウデフォッガー

STOP

15 A

制動灯

TAXI-IG

7.5 A

ー

ECU-IG

7.5 A

シフトロックコントロール

IG1

15 A

後退灯、メーター

WIPER

20 A

ワイパー＆ウォッシャー

188

4-2. 簡単な点検・部品交換

■ 助手席足元

ヒューズ名称

アンペア数

ヒューズの受け持つ主な装置名称

GAUGE

7.5 A

メーター

5 A

スターター

A/C

10 A

エアコン

BACK-UP LP

7.5 A

後退灯

ACC

10 A

アクセサリー

189

4-2. 簡単な点検・部品交換

お手入れのしかた

知識

■

ヒューズを交換したあと

●

交換してもライト類が点灯しないときは、電球を交換してください。

（

oP. 171）

●

取りかえても再度ヒューズが切れる場合は、トヨタ販売店で点検を受けてく

ださい。

■

バッテリーからの回路に過剰な負荷がかかると

配線が損傷を受ける前にヒューズが切れるように設計されています。

警告

■

車の故障や、車両火災を防ぐために

次のことをお守りください。

お守りいただかないと、車の故障や火災、けがをするおそれがあります。

●

規定容量以外のヒューズまたはヒューズ以外のものを使用しないでください。

●

必ずトヨタ純正ヒューズか同等品を使用してください。

●

ヒューズやヒューズボックスを改造しないでください。

190

4-2. 簡単な点検・部品交換

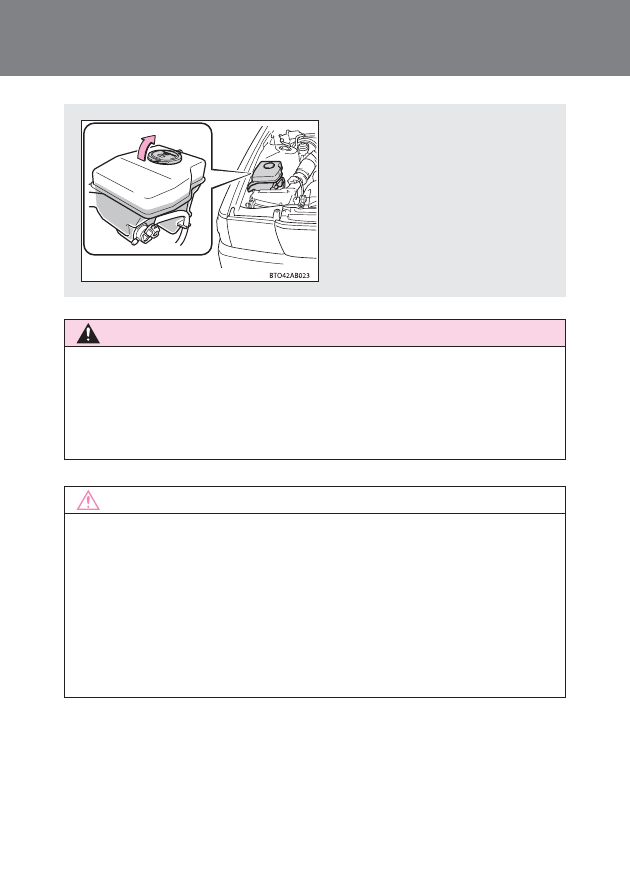

ウォッシャー液の補給

警告

■

ウォッシャー液を補給するときは

エンジンが熱いときやエンジンがかかっているときは、ウォッシャー液を補給

しないでください。ウォッシャー液にはアルコール成分が含まれているため、

エンジンなどにかかると出火するおそれがあり危険です。

注意

■

ウォッシャー液について

ウォッシャー液のかわりに、せっけん水やエンジン不凍液などを入れないでく

ださい。

車体の塗装にしみが付くおそれがあります。

■

ウォッシャー液の薄め方

必要に応じて水で薄めてください。水とウォッシャー液の割合は、ウォッシャー

液の容器に表示してある凍結温度を参考にしてください。

不足しているときは、ウォッ
シャー液を補給してください。
