Toyota FJ Cruiser (GSJ 10, 15 series). Instruction - part 352





PARK ASSIST / MONITORING  –  CLEARANCE WARNING ECU

PM–31

PM

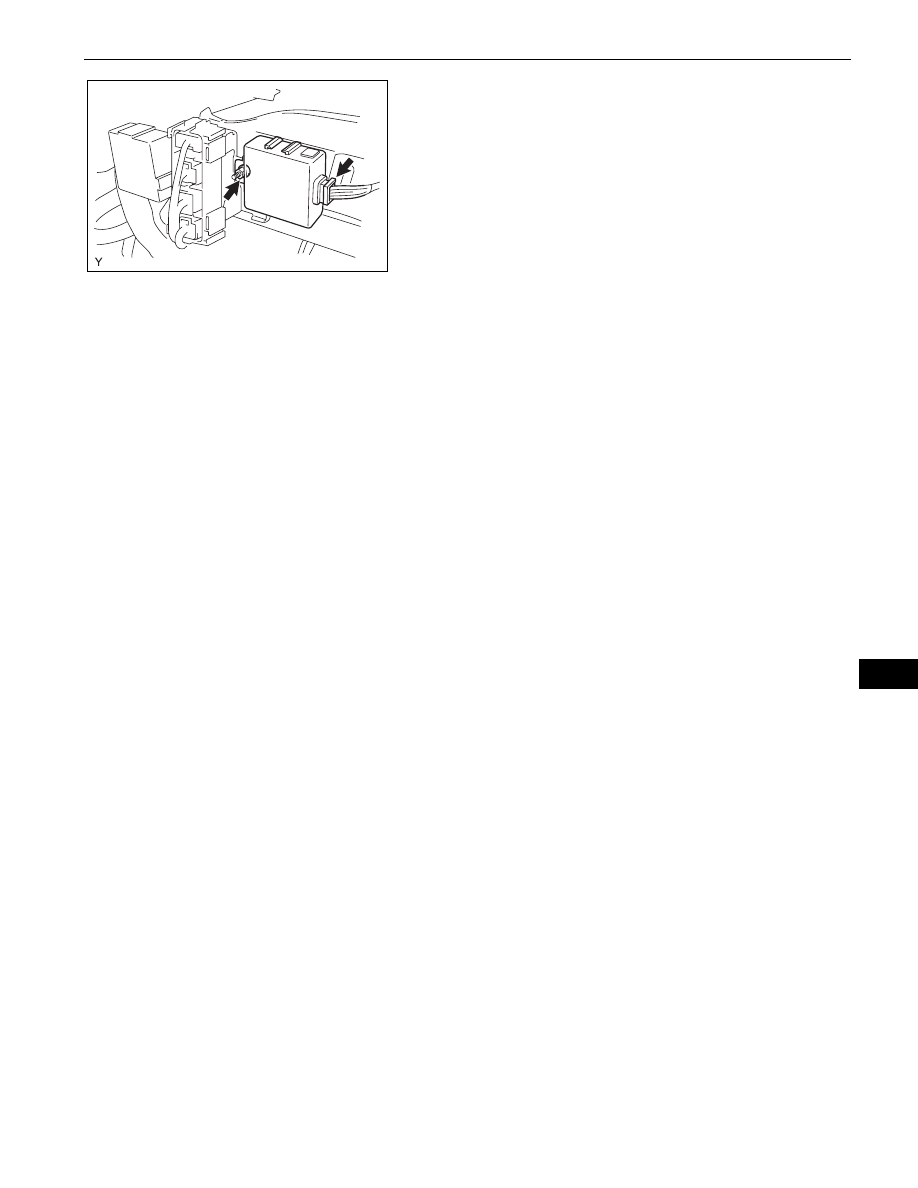

43. REMOVE CLEARANCE WARNING ECU ASSEMBLY

(a) Disconnect the clearance warning ECU connector.
(b) Remove the bolt and the clearance warning ECU.

B138427

PM–32

PARK ASSIST / MONITORING  –  CLEARANCE WARNING ECU

PM

INSTALLATION

CAUTION:
Some of these service operations affect the SRS airbag
system. Read the precautionary notices concerning the
SRS airbag system before servicing (See page

RS-1

).

1.

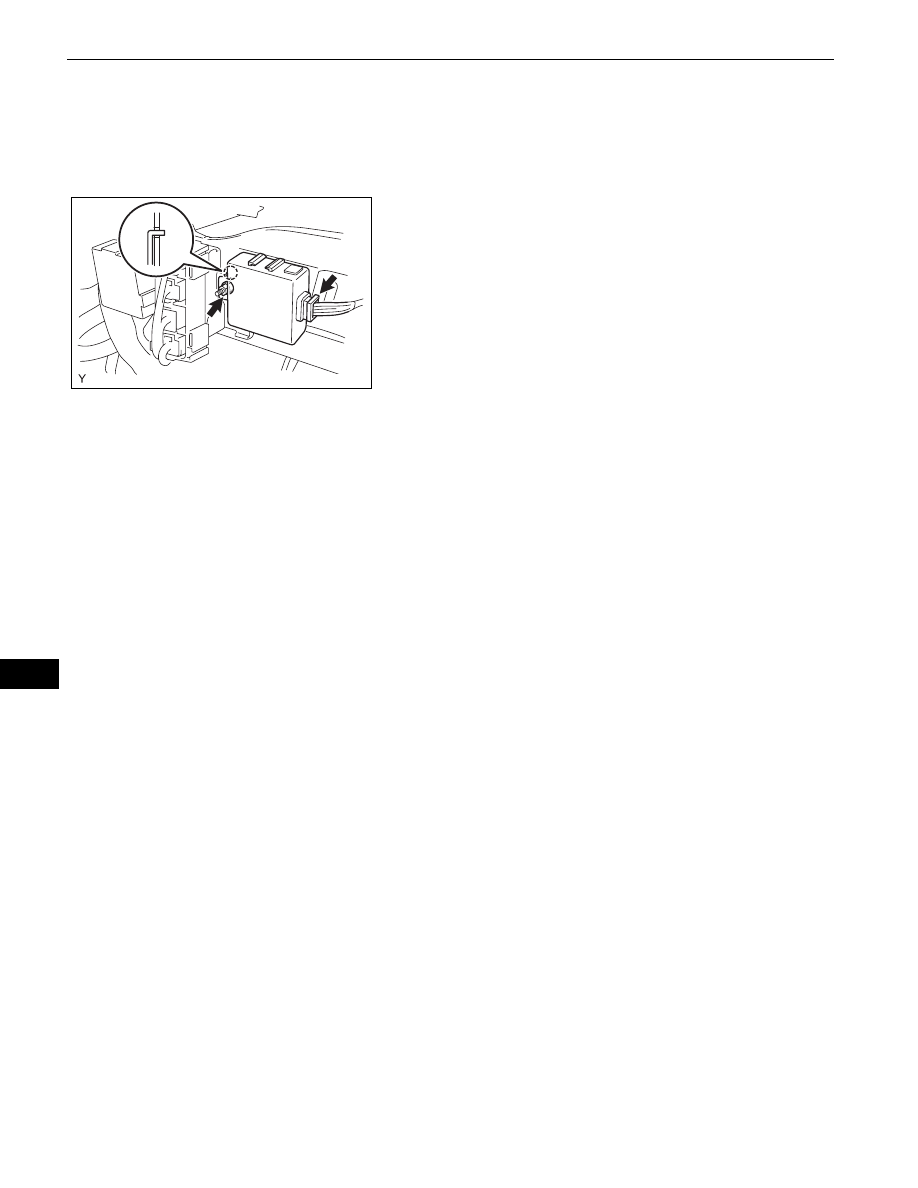

INSTALL CLEARANCE WARNING ECU ASSEMBLY
(a) Insert the hook into the instrument panel

reinforcement hole and install the clearance warning
ECU with the nut.
Torque: 12.5 N*m (125 kgf*cm, 9 ft.*lbf)

(b) Connect the clearance warning ECU connector.

2.

INSTALL INSTRUMENT PANEL SUB-ASSEMBLY
(See page

IP-26

)

3.

CONNECT PASSENGER AIRBAG CONNECTOR (See
page

IP-26

)

4.

INSTALL INSTRUMENT PANEL FINISH PANEL END
(See page

IP-27

)

5.

INSTALL FRONT NO. 2 SPEAKER ASSEMBLY (See
page

AV-102

)

6.

INSTALL INSTRUMENT PANEL SPEAKER PANEL
SUB-ASSEMBLY RH (See page

IP-27

)

7.

INSTALL INSTRUMENT PANEL SPEAKER PANEL
SUB-ASSEMBLY LH (See page

IP-27

)

8.

INSTALL INSTRUMENT PANEL REGISTER
ASSEMBLY RH (See page

IP-27

)

9.

INSTALL INSTRUMENT PANEL LOWER FINISH
PANEL SUB-ASSEMBLY RH (See page

IP-28

)

10. INSTALL GLOVE COMPARTMENT DOOR ASSEMBLY

(See page

IP-28

)

11. INSTALL COMBINATION METER ASSEMBLY (See

page

IP-28

)

12. INSTALL INSTRUMENT CLUSTER LOWER FINISH

PANEL (See page

IP-29

)

13. INSTALL INSTRUMENT LOWER PANEL (See page

IP-

29

)

14. INSTALL INSTRUMENT PANEL LOWER FINISH

PANEL SUB-ASSEMBLY LH (See page

IP-29

)

15. INSTALL HOOD LOCK CONTROL LEVER SUB-

ASSEMBLY (See page

IP-30

)

16. INSTALL INSTRUMENT PANEL REGISTER

ASSEMBLY LH (See page

IP-30

)

17. INSTALL INSTRUMENT LOWER COVER SUB-

ASSEMBLY (See page

IP-30

)

18. INSTALL FRONT CONSOLE BOX UPPER PANEL

GARNISH (See page

IP-31

)

B135078

PARK ASSIST / MONITORING  –  CLEARANCE WARNING ECU

PM–33

PM

19. INSTALL FRONT CONSOLE BOX (See page

IP-31

)

20. INSTALL FRONT CONSOLE BOX BOTTOM MAT (See

page

IP-31

)

21. INSTALL FRONT CONSOLE BOX UPPER PANEL

SUB-ASSEMBLY (See page

IP-31

)

22. INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY (for

4WD) (See page

IP-32

)

23. INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY (for

Manual Transmission) (See page

IP-32

)

24. INSTALL PARKING BRAKE HOLE COVER SUB-

ASSEMBLY (See page

IP-32

)

25. INSTALL RADIO RECEIVER ASSEMBLY (See page

AV-56

)

26. INSTALL INTEGRATION CONTROL PANEL

ASSEMBLY (See page

IP-32

)

27. INSTALL INSTRUMENT PANEL GARNISH LH (See

page

IP-33

)

28. INSTALL INSTRUMENT PANEL GARNISH RH (See

page

IR-43

)

29. INSTALL ASSIST GRIP RETAINER RH (See page

IP-

27

)

30. INSTALL ASSIST GRIP RETAINER LH (See page

IP-

27

)

31. INSTALL FRONT PILLAR GARNISH RH (See page

IR-

43

)

32. INSTALL FRONT PILLAR GARNISH LH (See page

IR-

43

)

33. INSTALL ASSIST GRIP ASSEMBLY (See page

AV-

103

)

34. INSTALL ASSIST GRIP PLUG (See page

AV-104

)

35. INSTALL FRONT DOOR OPENING TRIM

WEATHERSTRIP RH (See page

AV-104

)

36. INSTALL FRONT DOOR OPENING TRIM

WEATHERSTRIP LH (See page

AV-104

)

37. INSTALL COWL SIDE TRIM BOARD RH (See page

IR-

45

)

38. INSTALL COWL SIDE TRIM BOARD LH (See page

IR-

45

)

39. INSTALL FOOTREST CLIP (See page

IR-2

)

40. INSTALL FRONT FLOOR FOOTREST (See page

IR-2

)

41. INSTALL FRONT DOOR SCUFF PLATE RH (See page

IR-45

)

42. INSTALL FRONT DOOR SCUFF PLATE LH (See page

IR-45

)

PM–34

PARK ASSIST / MONITORING  –  CLEARANCE WARNING ECU

PM

43. CONNECT CABLE TO NEGATIVE BATTERY

TERMINAL
Torque: 3.9 N*m (40 kgf*cm, 35 in.*lbf)

44. INSPECT SRS WARNING LIGHT

(See page

RS-29

)
