When nominal size is less than 0.3.

b.

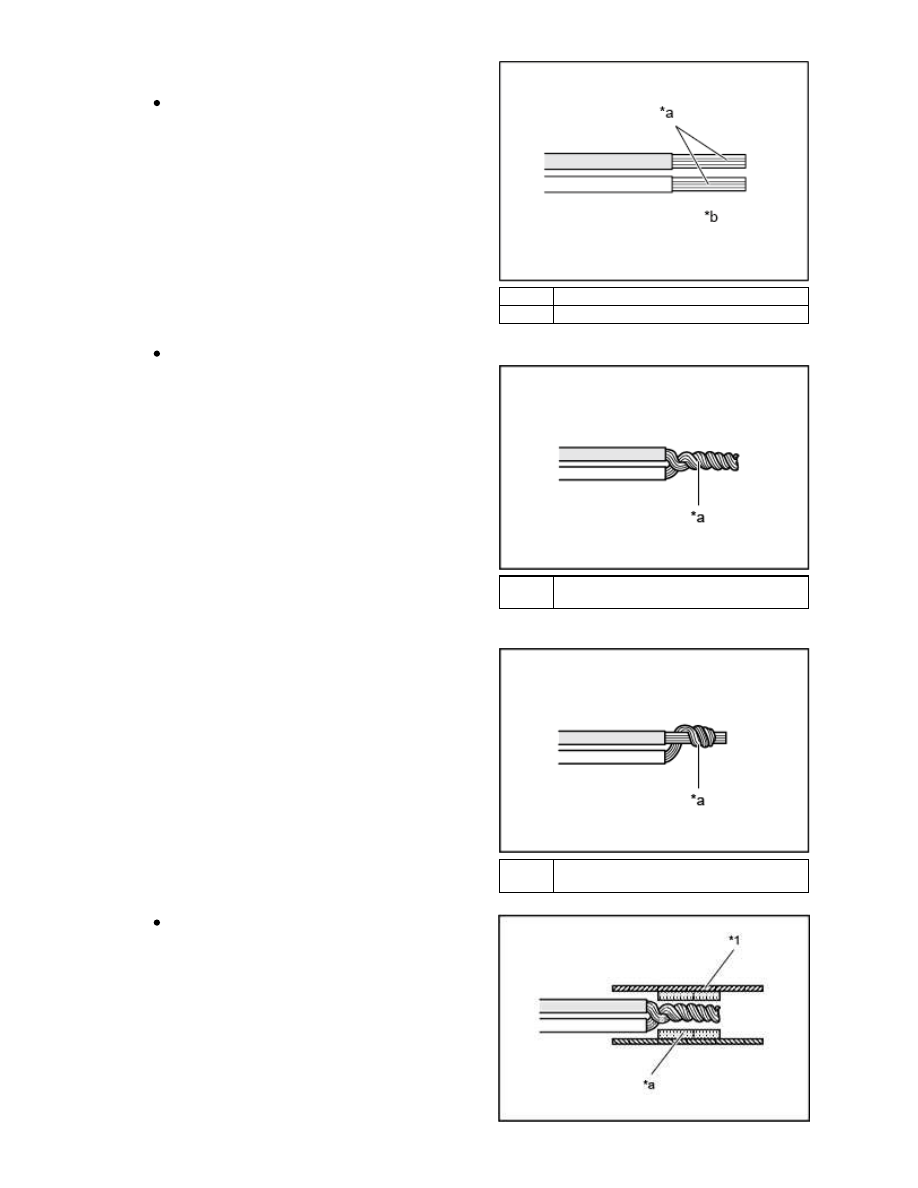

Two stripped wire ends are arranged for
the same as illustrated on the right.

*a

Two Stripped Wires

*b

It arranges it for the same

Twist the two stripped wire ends together.

Good Example:

*a

Wires are Twisted uniformly
together

Bad Example:

*a

The thin wire is twisted around
the thick wire

Insert the twisted wire ends into the
sleeve.

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

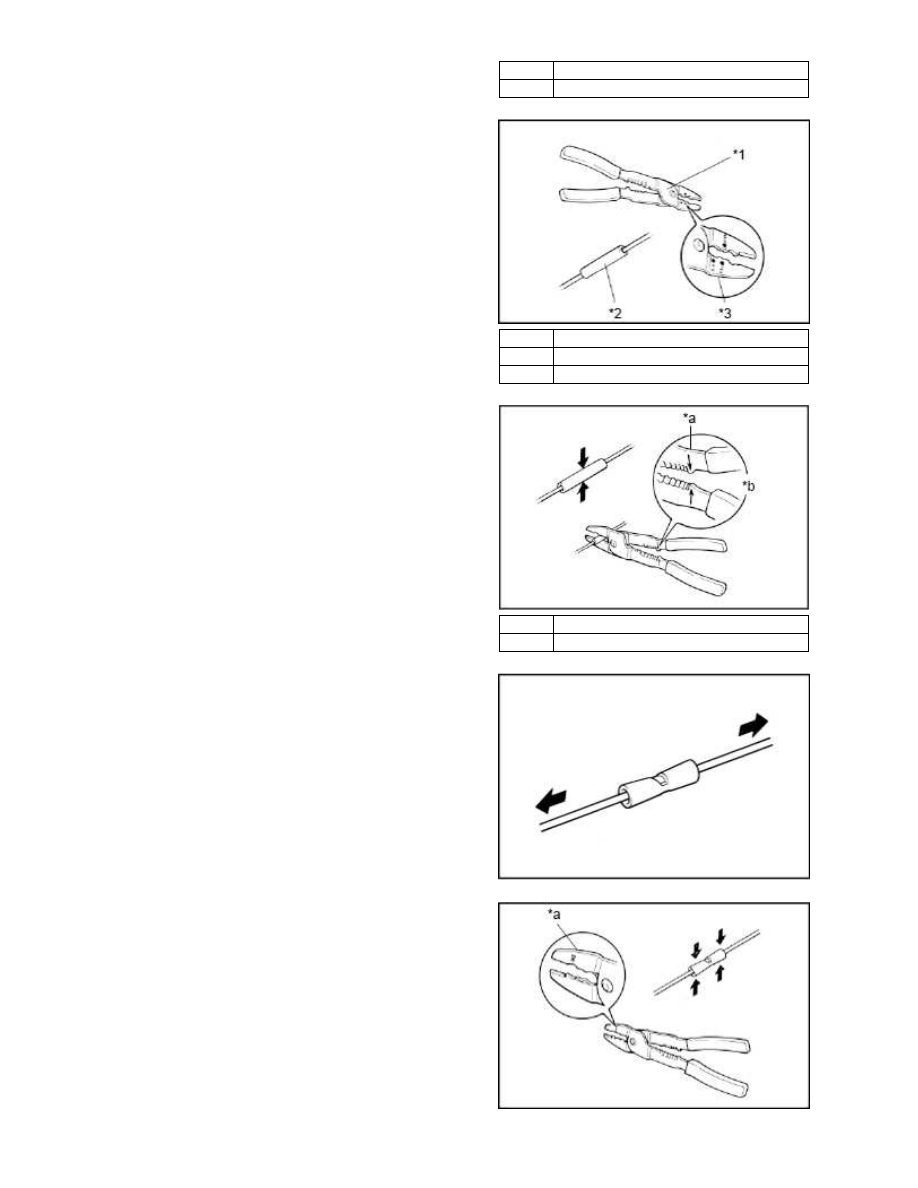

*1

Sleeve (Red)

*a

Pressure-Contact Section

*1

Crimping Tool

*2

Sleeve

*3

Color Marks

REFERENCE:

Check to see that the sleeve and wires are
still in the correct position before closing
the crimping tool ends with steady
pressure.

*a

CLOSE HERE

*b

Contact

Pull the joined wires to either end. Make sure
that they are joined firmly by the sleeve.

e.

NOTICE:

If the connected wire(s) is pulled out from
the crimped sleeve or crimping has failed,
replace the sleeve with a new one and
then crimp again.

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

*a

"INS" position

REFERENCE:

Three or More Times

REFERENCE:

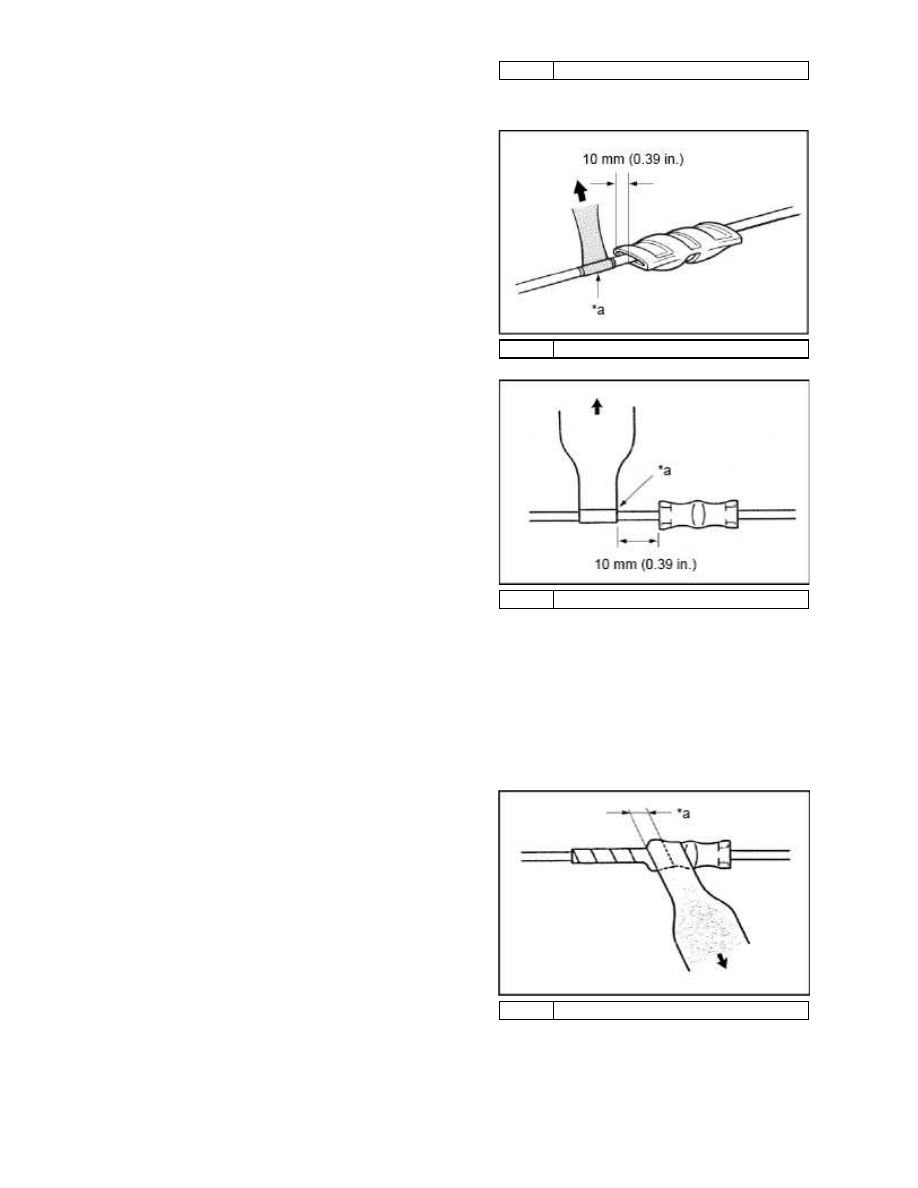

Before starting the operation, thoroughly
wipe dirt and grease off the sections to be
joined.

a.

Do not let oil and dust, etc. get on the
tape surface.

c.

*a

Three or More Times

Stretch the silicon tape until its width is reduced by half.

b.

*a

Tape overlapping

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

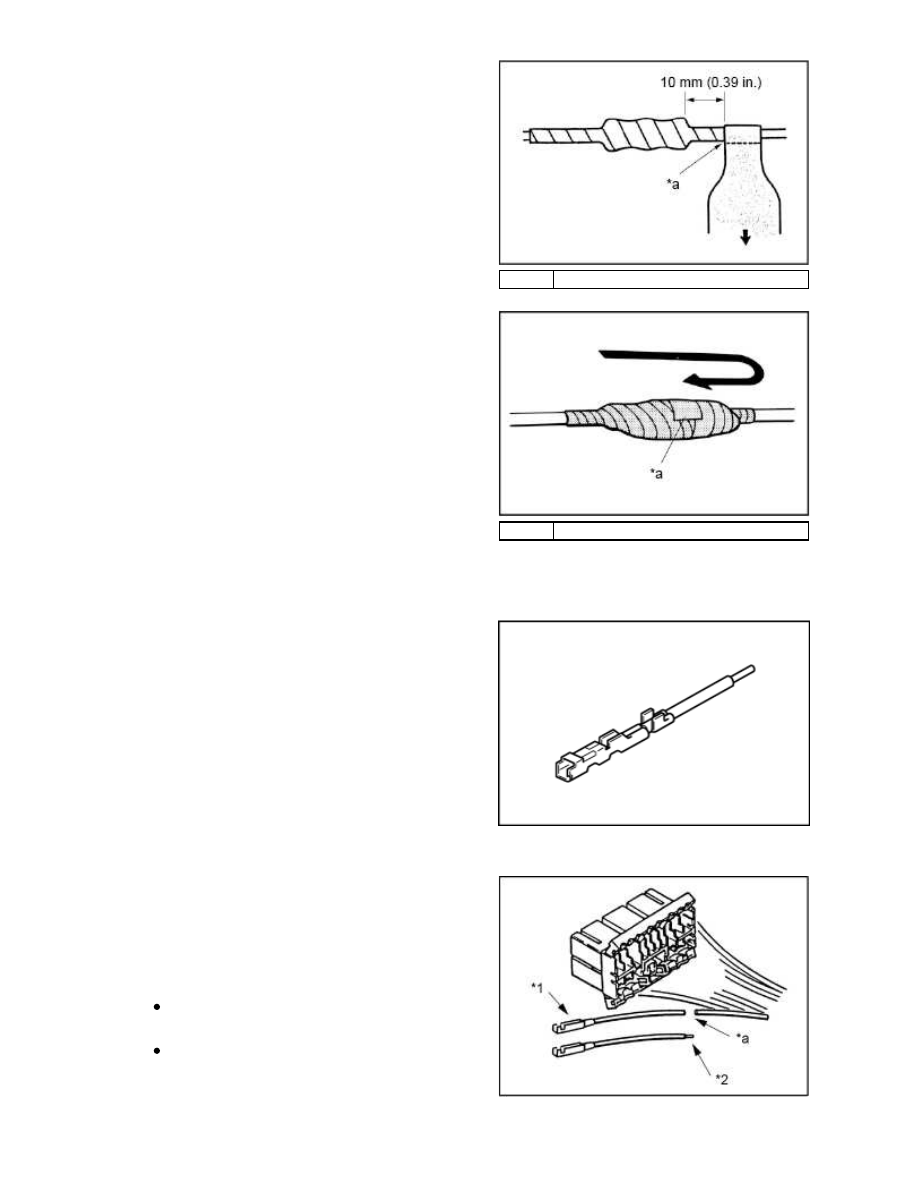

*a

Two or More Times

*a

Finish

Aluminum wires

1. Select the appropriate repair wire terminal

Select the correct replacement terminal with
lead, from the supply parts.

a.

2. Replace the wire terminal.

Use the new wire lead as a guide for proper
length.

a.

REFERENCE:
