*1

Existing terminal

*2

Repair wires

*a

Cut

REFERENCE:

When connecting a wire harness at there
or more spots to the same connector, cut
the wire harness as shown on the right.

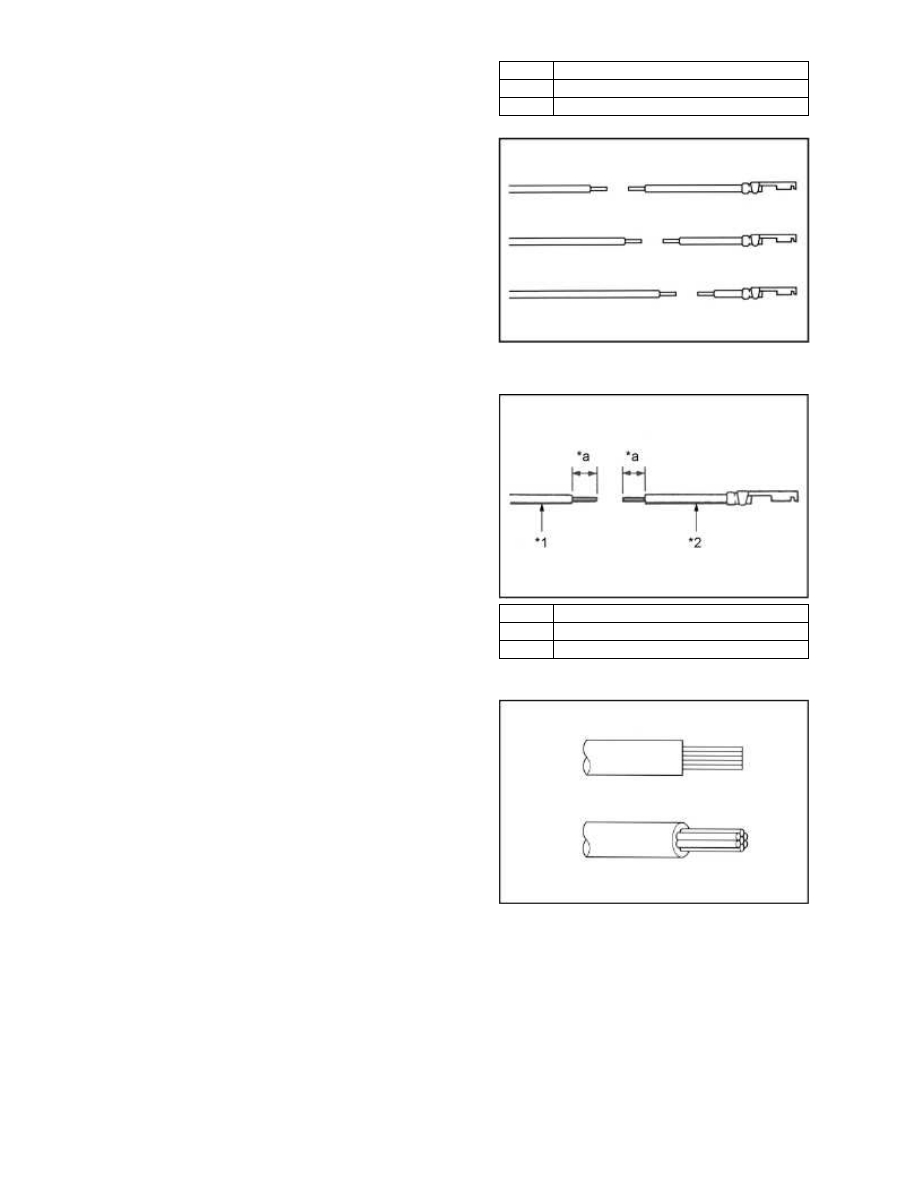

3. Remove the sheaths from the existing wire and the repair terminal wire.

*1

Existing Harness

*2

Repair Wires

*a

8~11 (mm)

NOTICE:

Do not damage or cut the wire strand.
After the sheath is removed, visually
check the wire. If any damage is found, do
the sheath removal again.

Good Example:

Bad Example:

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

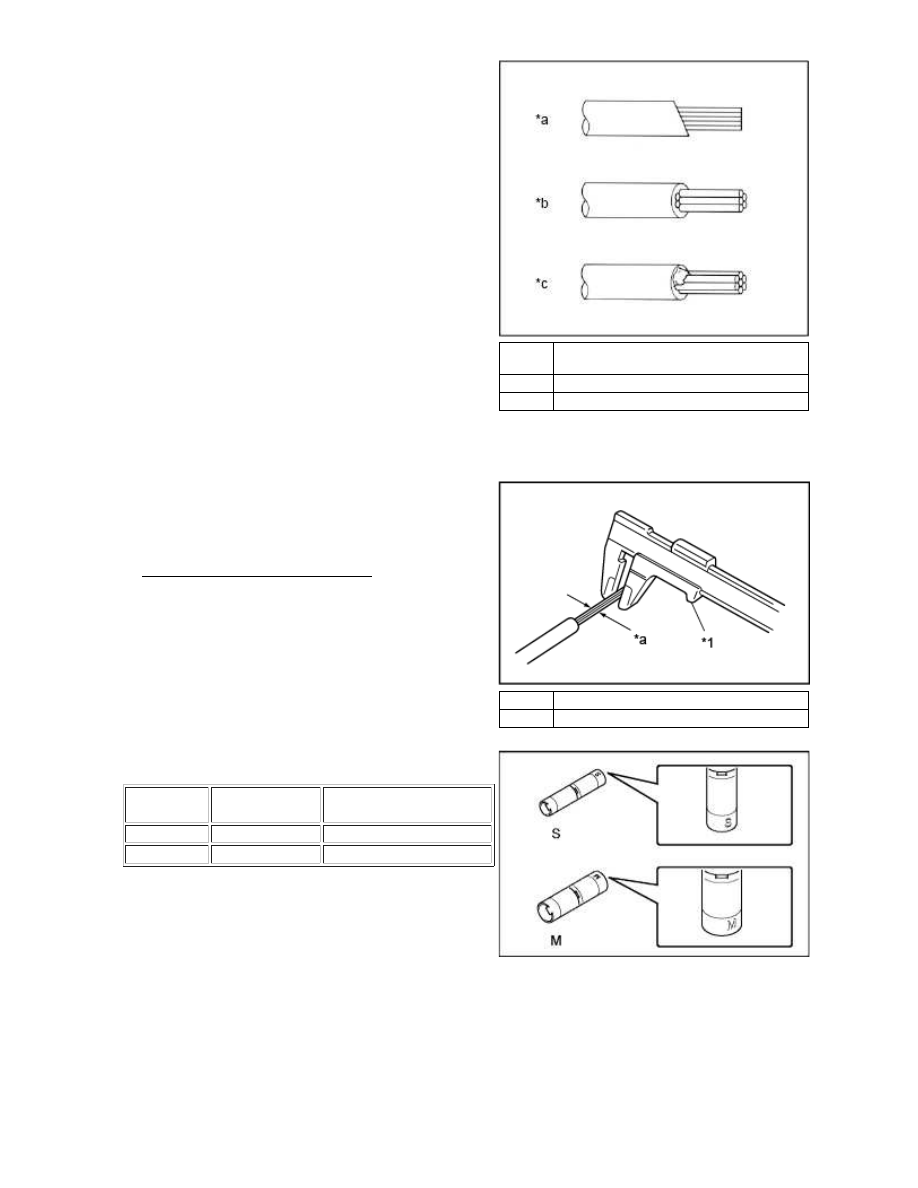

*a

Wire insulation Stripped at a
Slant

*b

Wire Lead is Cut

*c

Insulation Remains on the Lead

a.

REFERENCE:

=

4

Calipers

*a

Wire Lead Diameter

Use the table to determine proper sleeve size

b.

Sleeve

size

Part number

Nominal wire

size(mm

2

)

S

82999-52010

0.5-1.0

M

82999-52020

1.25-2.5

If unauthorized work procedures, crimping tools or sleeves are used in aluminum
wires repair, an improper wire connection may occur.

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

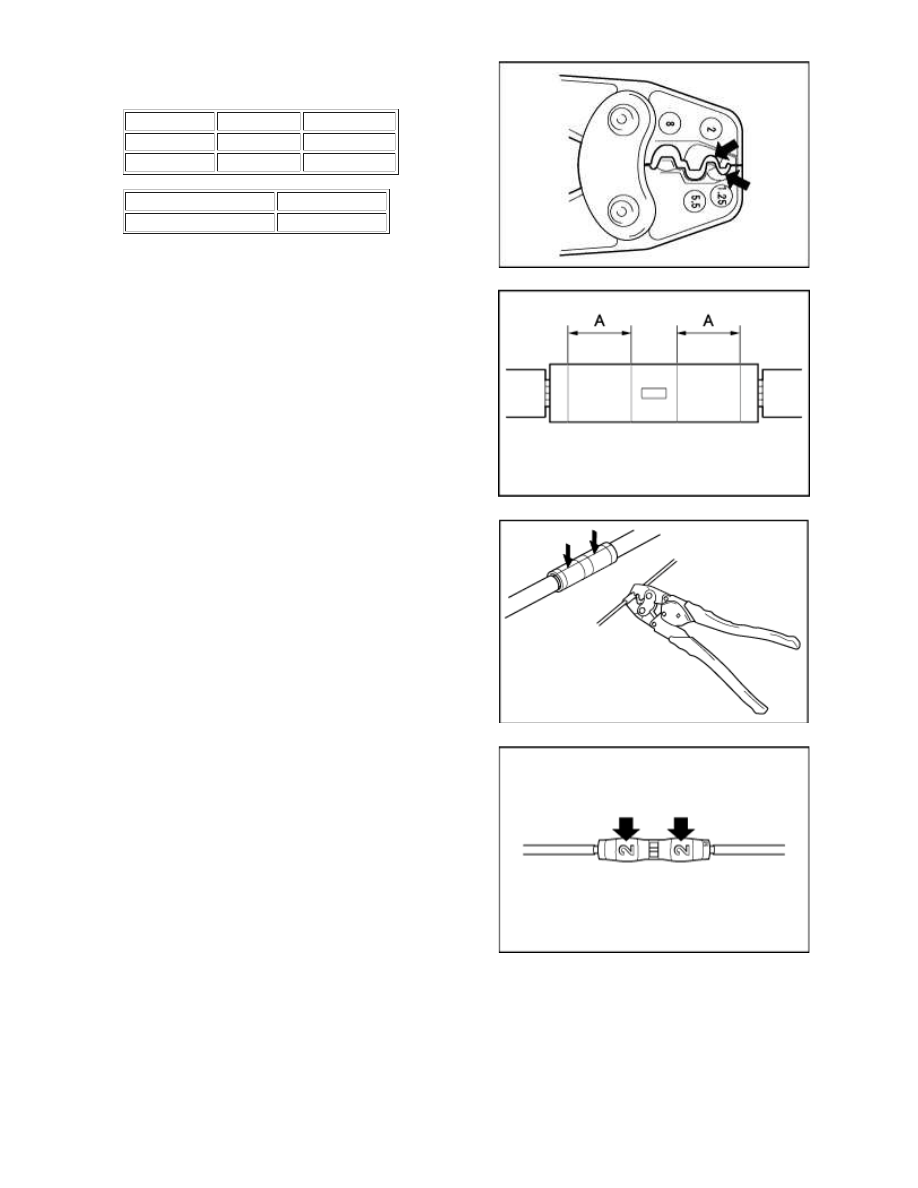

Using the table shown below, confirm the
appropriate sleeve size and crimp size.

a.

Sleeve size Crimp size Crimp mark

S

1.25

1

M

2

2

Part name

Part number

SST(Crimping tool) 09042-2C100

Squeeze the tool handles to disengage the
ratchet.

b.

REFERENCE:

Hold the area A shown in the illustration.

NOTICE:

d.

Squeeze the tool handles until the ratchet
disengages again.

e.

Check that the crimp mark is correct.

f.

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

Pull the connected wires to check that they have
been connected securely.

g.

NOTICE:

If the connected wire(s) is pulled out from
the crimped sleeve or crimping has failed,
replace the sleeve with a new one and
then crimp again.

a.

Part name

Part number

Heat shrink sleeve 82999-30010

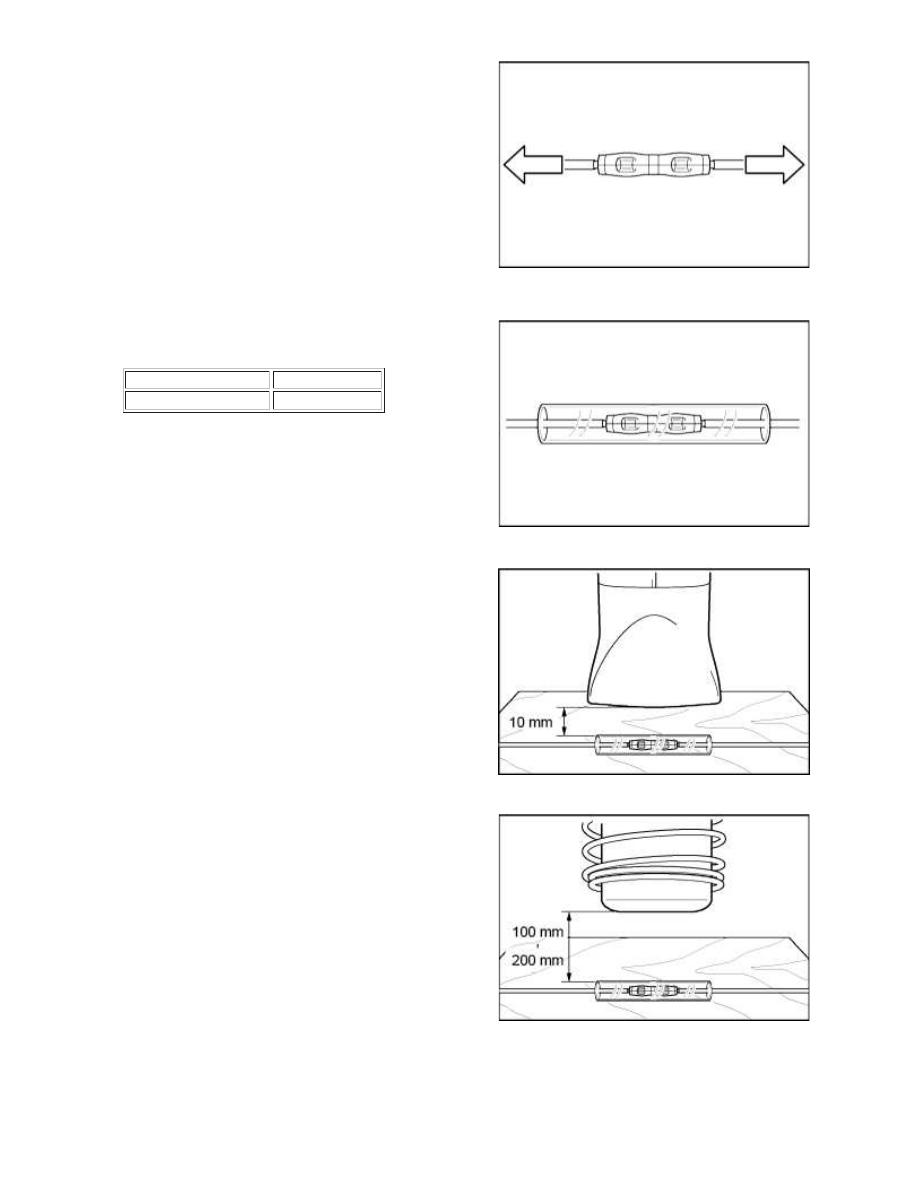

Using a dryer or heat gun, apply hot air to a
heat shrink sleeve for about 10 seconds.

b.

REFERENCE:

When a heat gun is used, keep it 100 to
200mm away from the shrink sleeve.

a.

When a dryer is used, keep it about 10mm
away from the shrink sleeve.

b.

When a drier is used

When a heat gun is used
