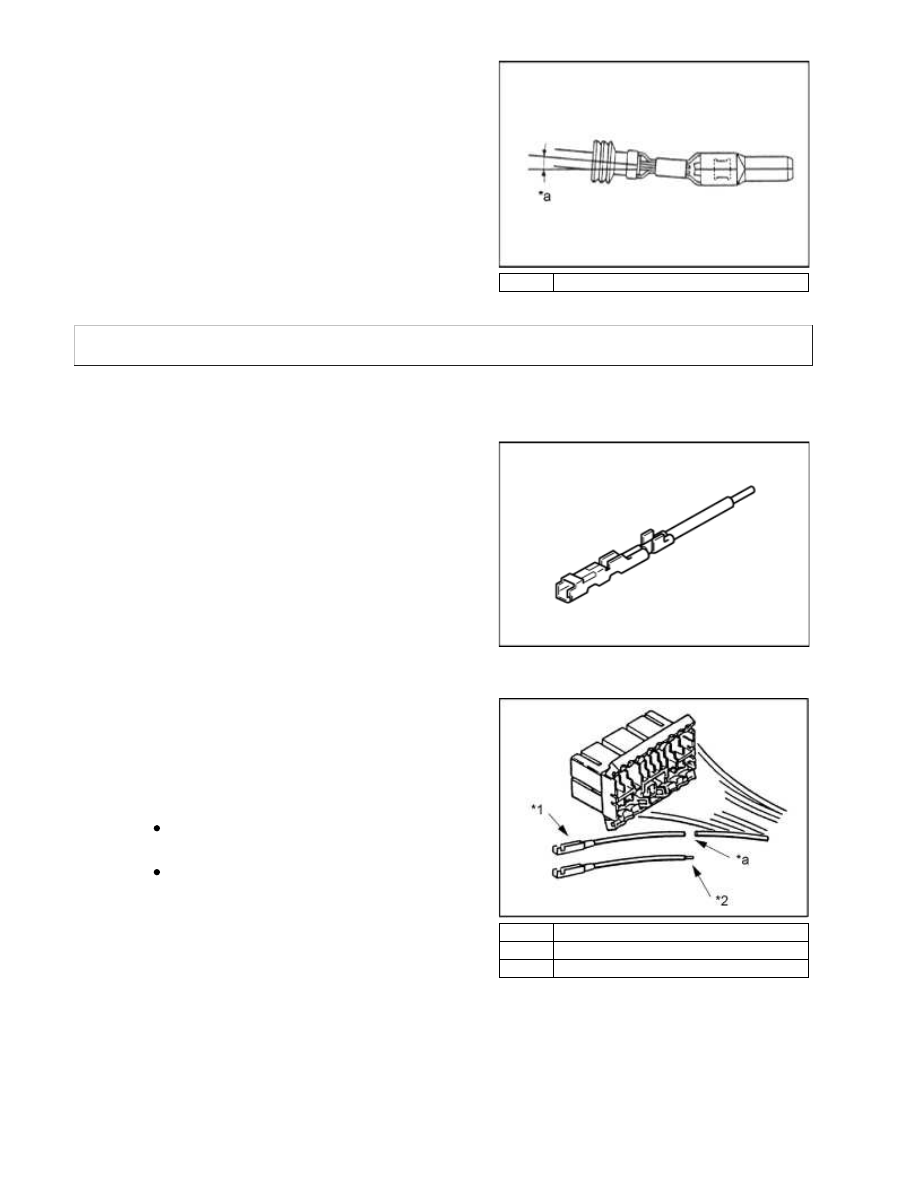

*a

3° or less

Step 3. Replace the terminal.

Copper wires

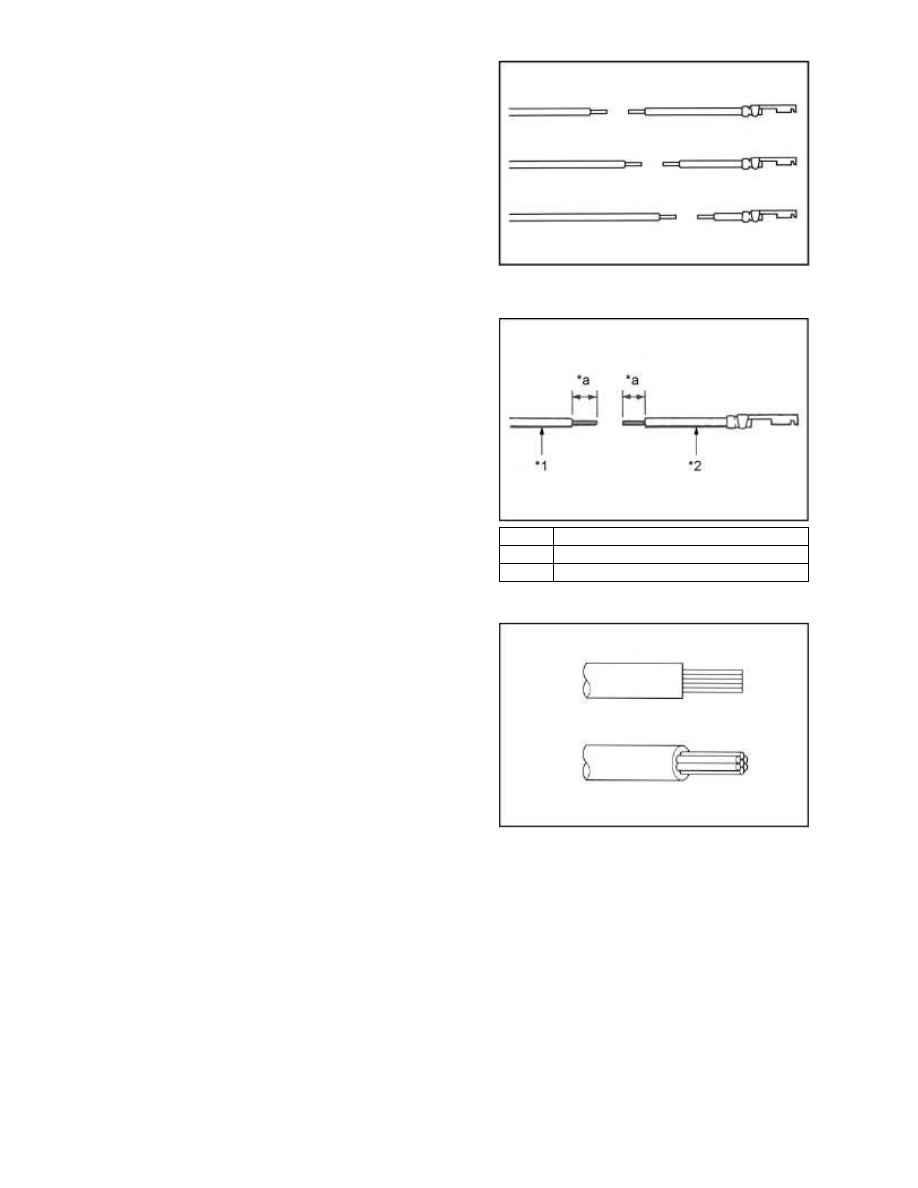

1. Select the appropriate repair wire terminal

Select the correct replacement terminal with
lead, from the supply parts.

a.

2. Replace the wire terminal.

Use the new wire lead as a guide for proper
length.

a.

REFERENCE:

Existing terminal

*2

Repair wires

*a

Cut

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

REFERENCE:

When connecting a wire harness at there
or more spots to the same connector, cut
the wire harness as shown on the right.

3. Remove the sheaths from the existing wire and the repair terminal wire.

*1

Existing Harness

*2

Repair Wires

*a

8~11 (mm)

NOTICE:

Do not damage or cut the wire strand.
After the sheath is removed, visually
check the wire. If any damage is found, do
the sheath removal again.

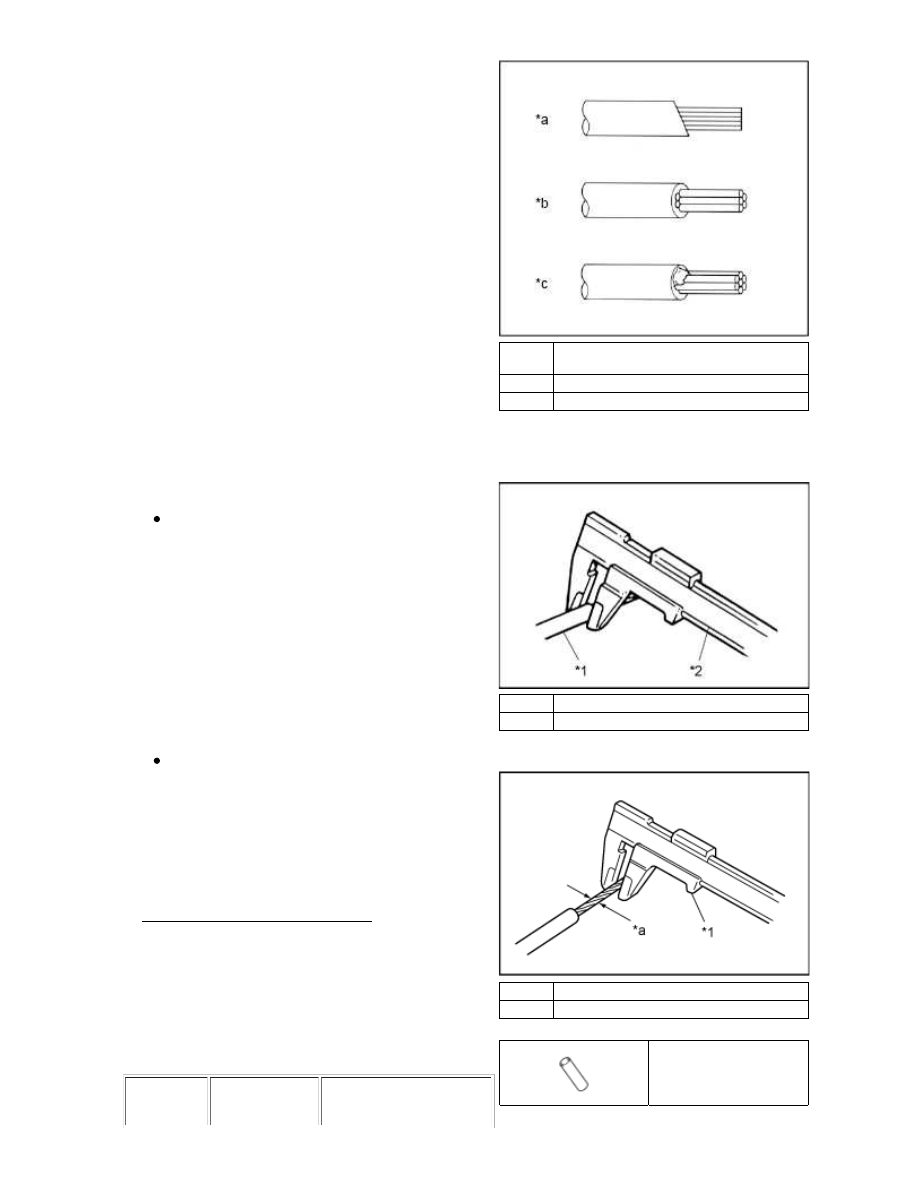

Good Example:

Bad Example:

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

*a

Wire insulation is Stripped at
Slant

*b

Wire Lead is Cut

*c

Insulation Remains on the Lead

a.

*1

Insulation

*2

Calipers

=

4

Calipers

*a

Wire Lead Diameter

Use the table to determine proper sleeve size

b.

Sleeve

size

Part Number

Small (Red)

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

wire)

Small

82999-12010

0.3 or less

(1.0 - 0.2 mm)

Medium

82999-12020

0.5 - 1.25

(2.0 - 1.0 mm)

Large

82999-12030

2 or more

(5.0 - 3.0 mm)

Medium (Blue)

Large (Yellow)

If unauthorized work procedures, crimping
tools or sleeves are used in copper wire
repair, an improper wire connection may
occur.

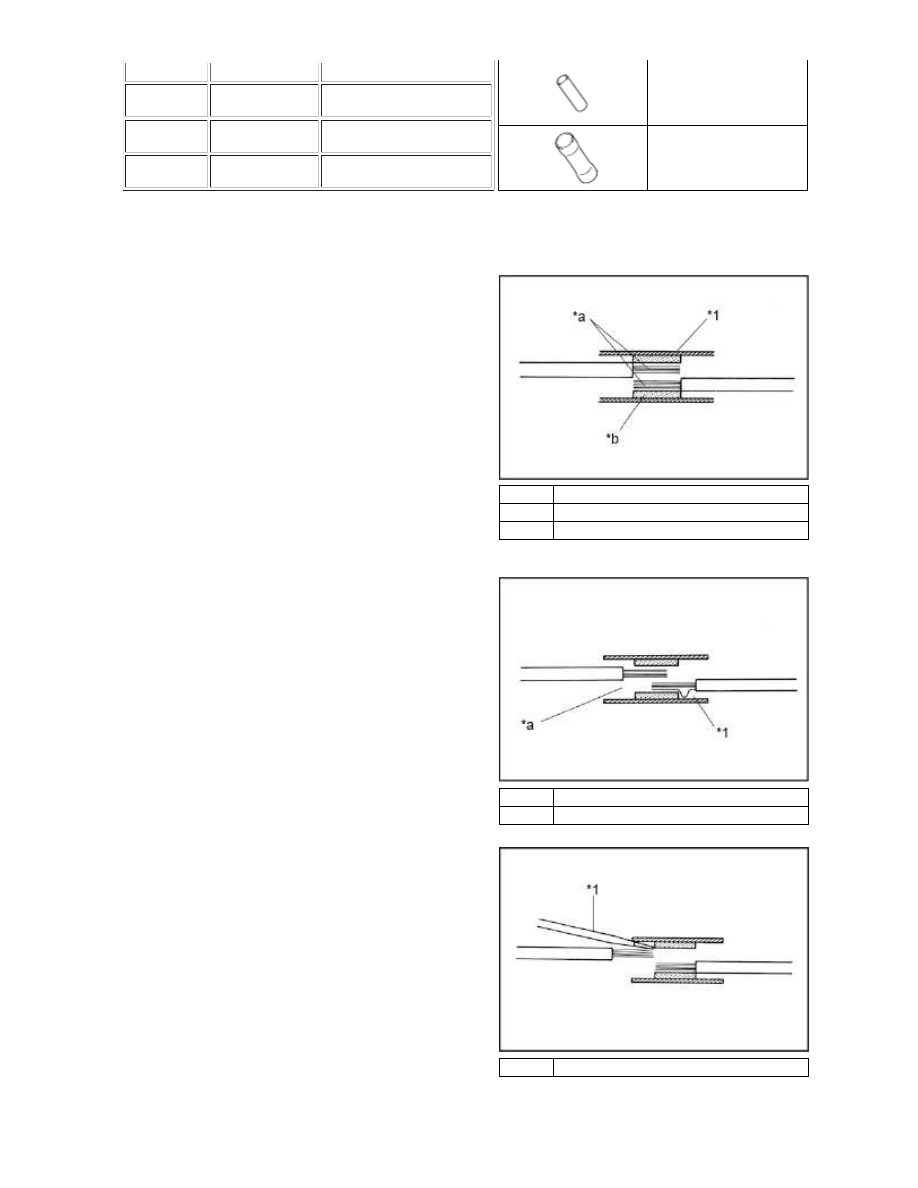

When nominal size is 0.3 or more
Overlap the two stripped wire ends inside the
sleeve as illustrated on the right.

a.

Good Example:

*1

Sleeve (Blue)

*a

Two Stripped Wires

*b

Pressure-Contact Section

Bad Example:

*1

Wire Bend

*a

Wire in Short Position

REFERENCE:

You might find it easier if you use a
miniature special tool as a guide as you
insert wires into the sleeve.

*1

Special Tool
