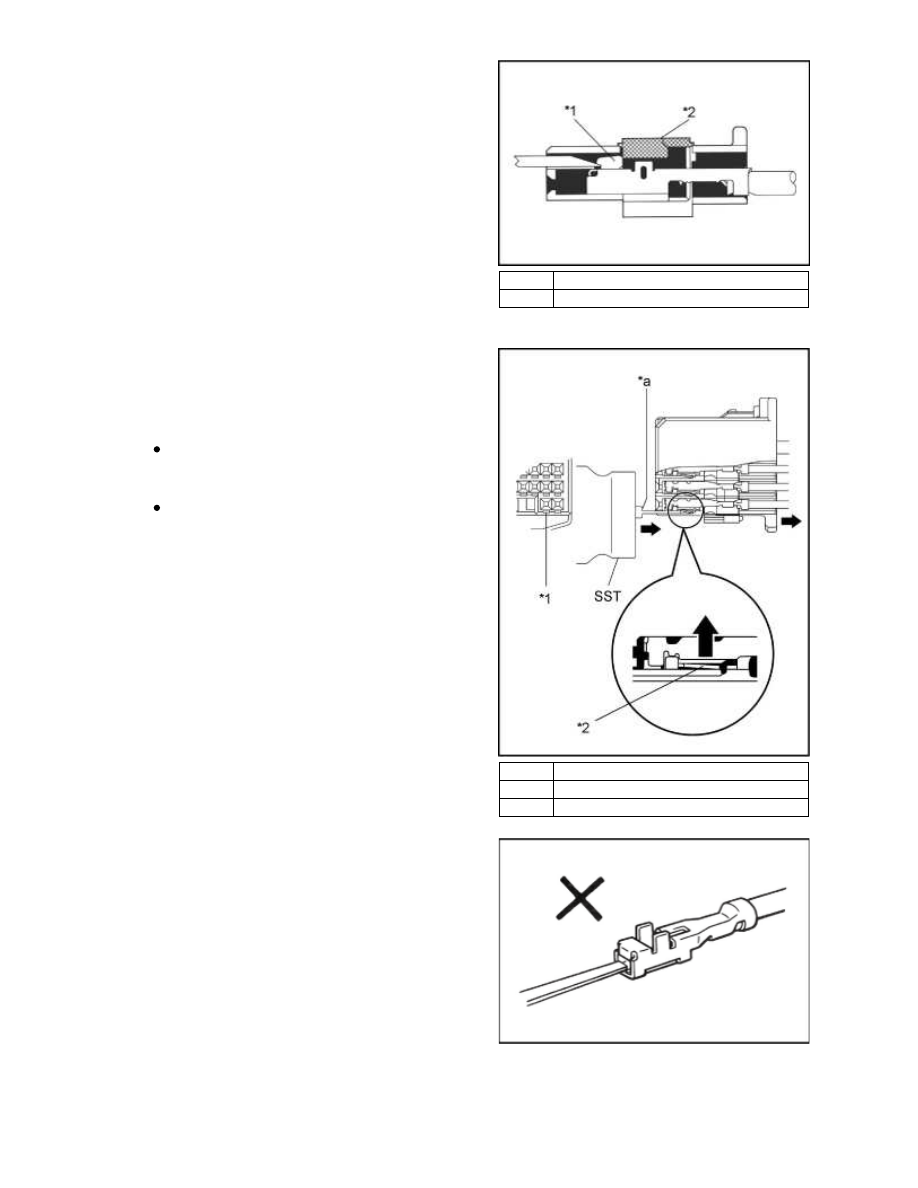

*1

Locking Clip

*2

Terminal Retainer

Insert the SST into the connector in the
direction shown in the chart.

f.

Insert the SST fully to the tool hole, and push
the terminal lance.

g.

NOTICE:

The terminal has a lance shape, therefore,
the housing may be damaged and the
terminal may get stuck if forcibly pried by
wires etc.
Insert the SST so that the stopper portion
surface is facing up.

Carefully withdraw the terminal from the
connector by pulling the lead toward the rear of
the connector.

h.

NOTICE:

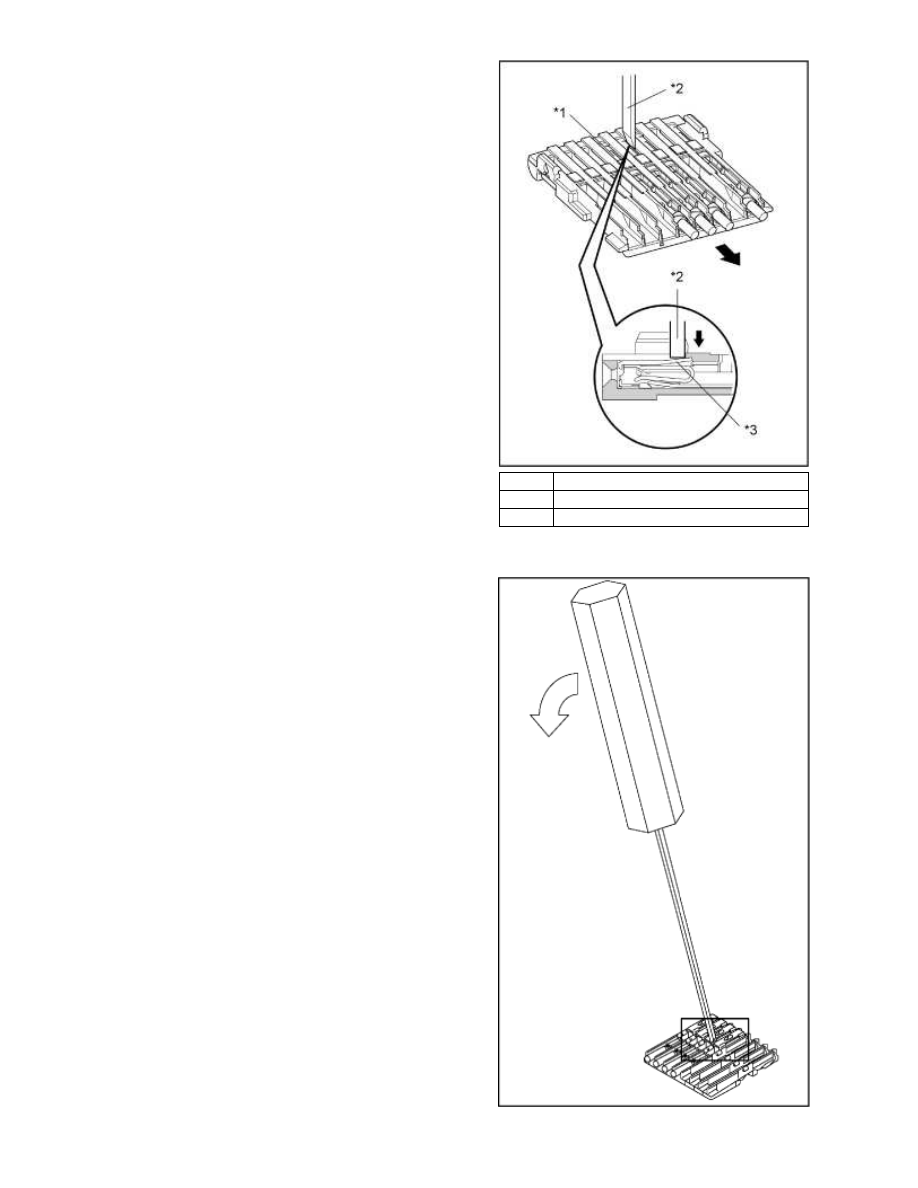

*1

Tool Hole

*2

Terminal Lance

*a

Stopper Portion

NOTICE:

Do not insert the special tool into the
female terminal box. If you do so, replace
the terminal with the new one whether
the terminal is broken or not.

NOTICE:

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

Insert the tool from wire harness
side

Insulation Displacement Connector Type

Using a special tool, push the terminal lance
from the tool hole.

a.

Carefully withdraw the terminal from the
connector by pulling the lead toward the rear of
the connector.

b.

NOTICE:

Do not use too much force. If the terminal
does not come out easily, repeat step (a).
Always change the wire with the repair
wire, in accordance with step 3.

*1

Tool Hole

*2

Special Tool

*3

Terminal Lance

0.64 Type

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

*1

Tool Hole

*2

Special Tool

*3

Terminal Lance

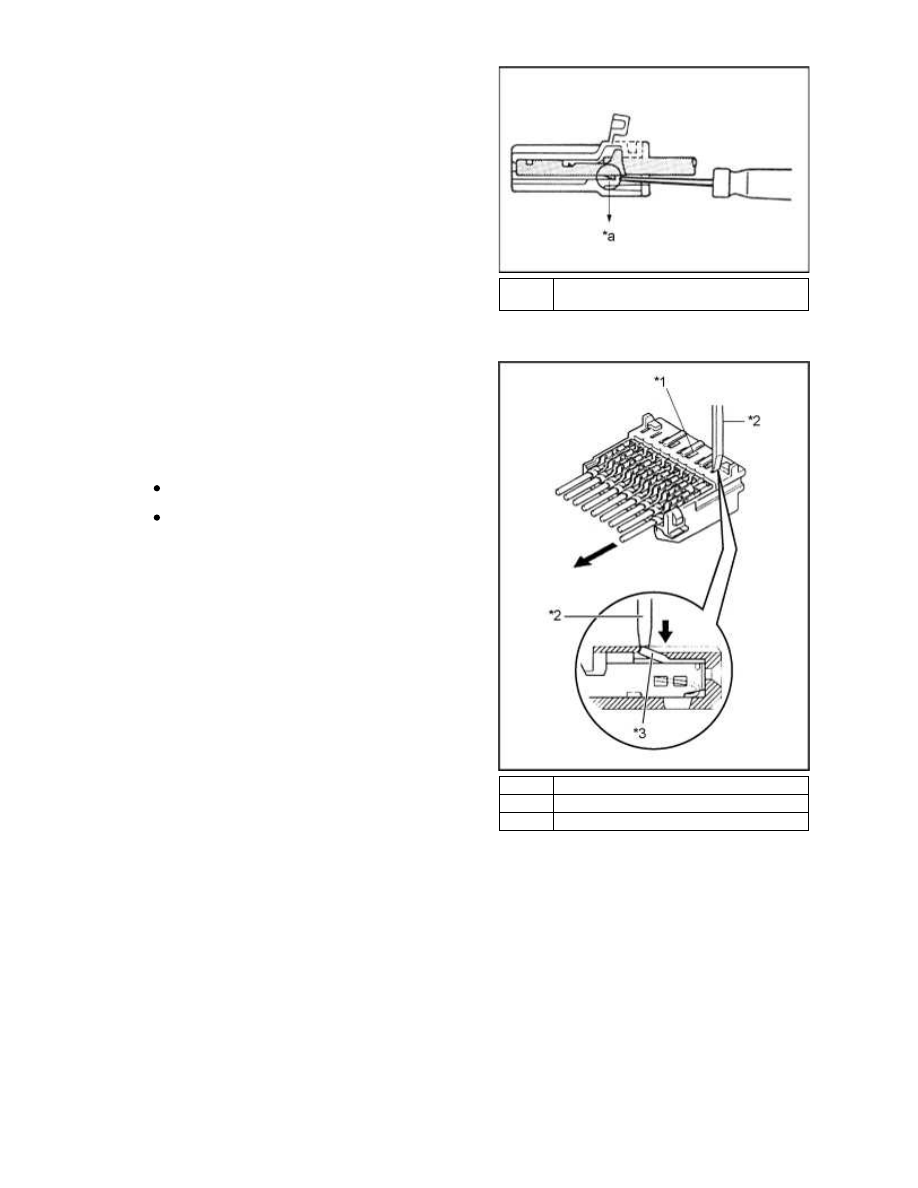

a.

(1) Insert the jig tip at an angle, as shown in

the illustration on the right.

(2) Move the jig in the direction indicated by the

arrow to push and release the primary lock.

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

*a

primary lock

(3) Pull out the terminal in the direction

indicated by the arrow and detach it.

NOTICE:

Pull Out Terminal While Pushing

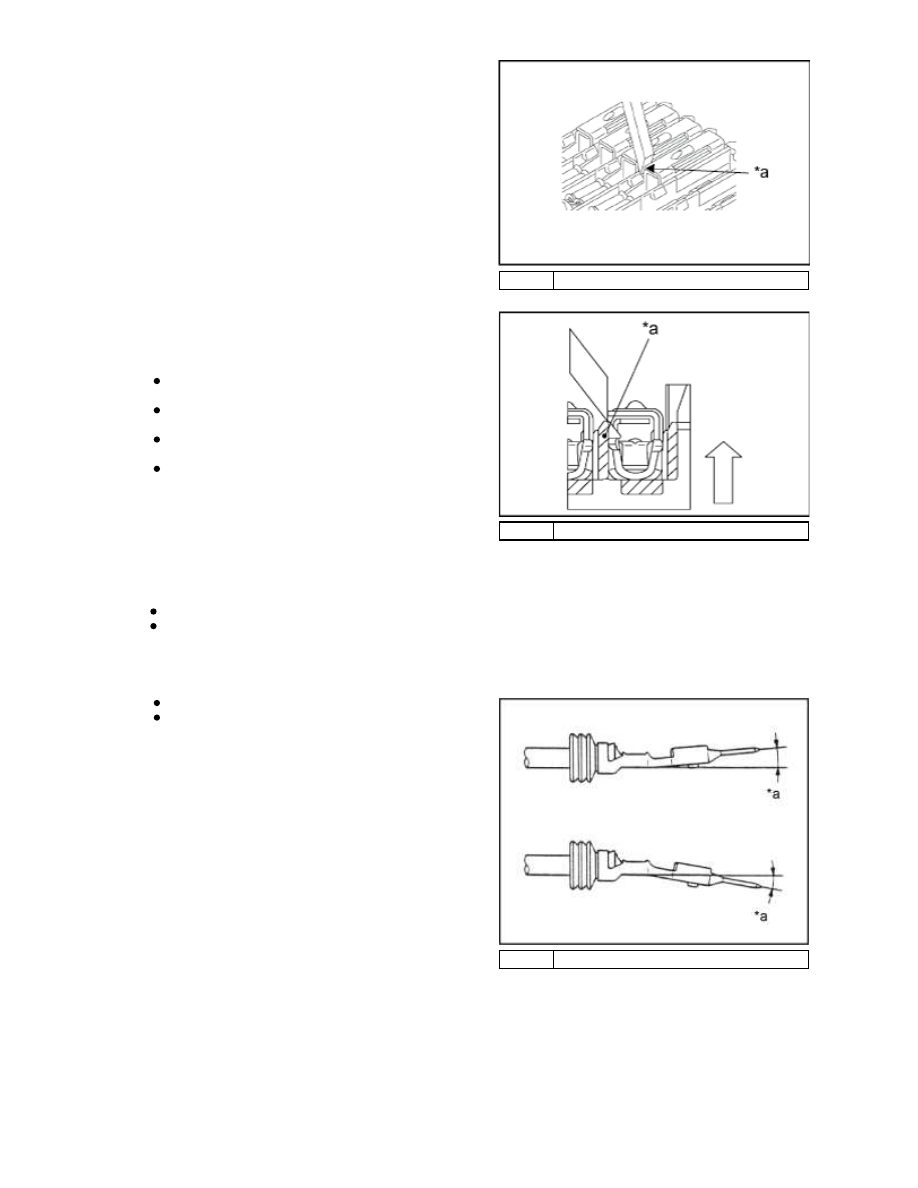

Remove the insulation displacement female terminal

b.

NOTICE:

Do not repair the insulation displacement female terminal.
Always replace the part with a new one if any terminals are removed.

5. Inspect the terminal and the connector for damage.

NOTE:

The locking clip is easily damaged.
Do not reuse the damaged part.

Terminal Bending in Vertical Direction

*a

1° or less

Terminal Bending in Horizontal Direction
