*1

Terminal Retainer

*2

Stopper

*a

Retainer at Full Lock Position

*b

Retainer at Temporary Lock
Position

*a

Good

*b

Bad

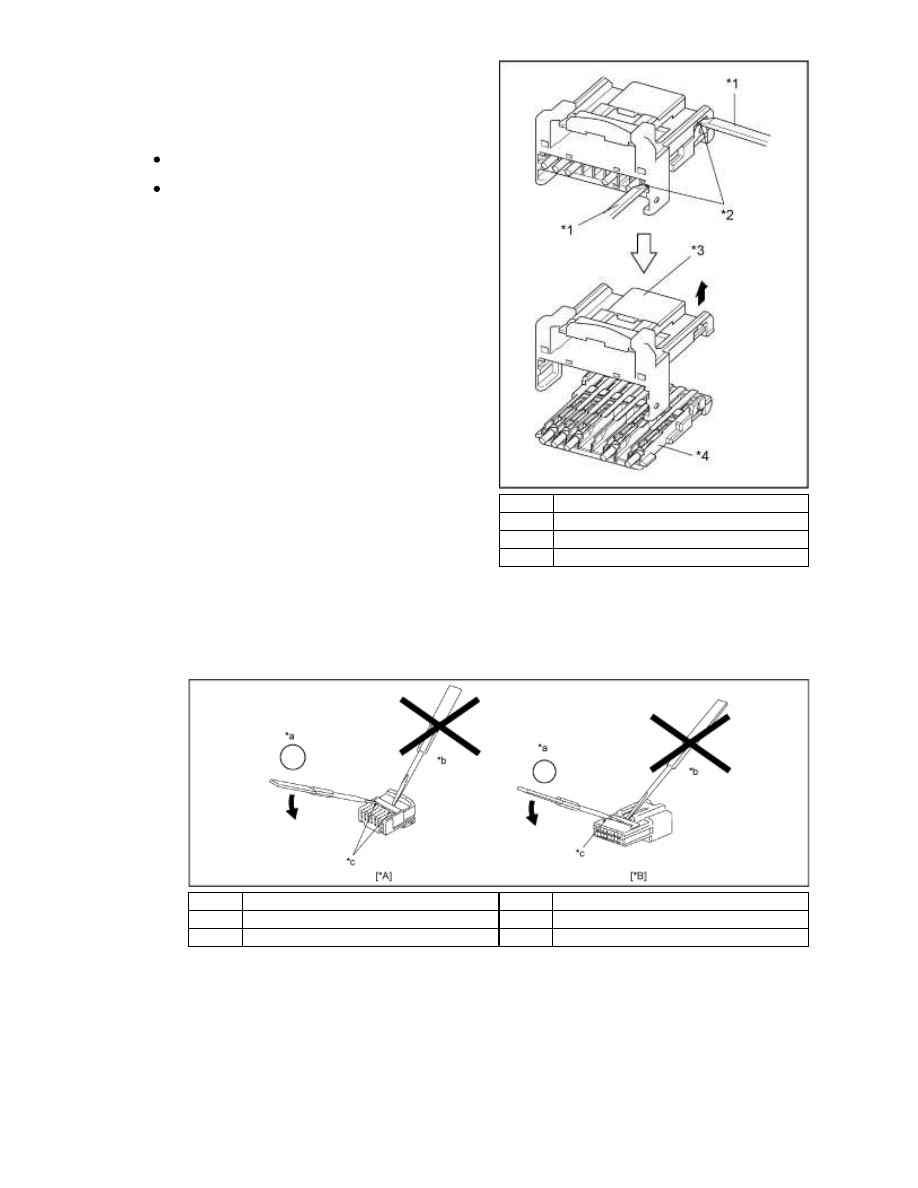

Using a special tool, release the lock and
remove the lower housing.

NOTICE:

Do not apply too much force to the lock
arm.
Mark the upper housing and lower housing
to prevent mistakes when putting them
together.

*1

Special Tool

*2

Lock

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

(2) Remove the Upper Housing

Using a special tool, release the lock and
remove the upper housing from the lock
housing.

NOTICE:

Do not apply too much force to the lock
arm.
Mark the upper housing and lower housing
to prevent mistakes when putting them
together.

*1

Special Tool

*2

Lock

*3

Lock Housing

*4

Upper Housign

Type N (For 0.64II Type Connector)

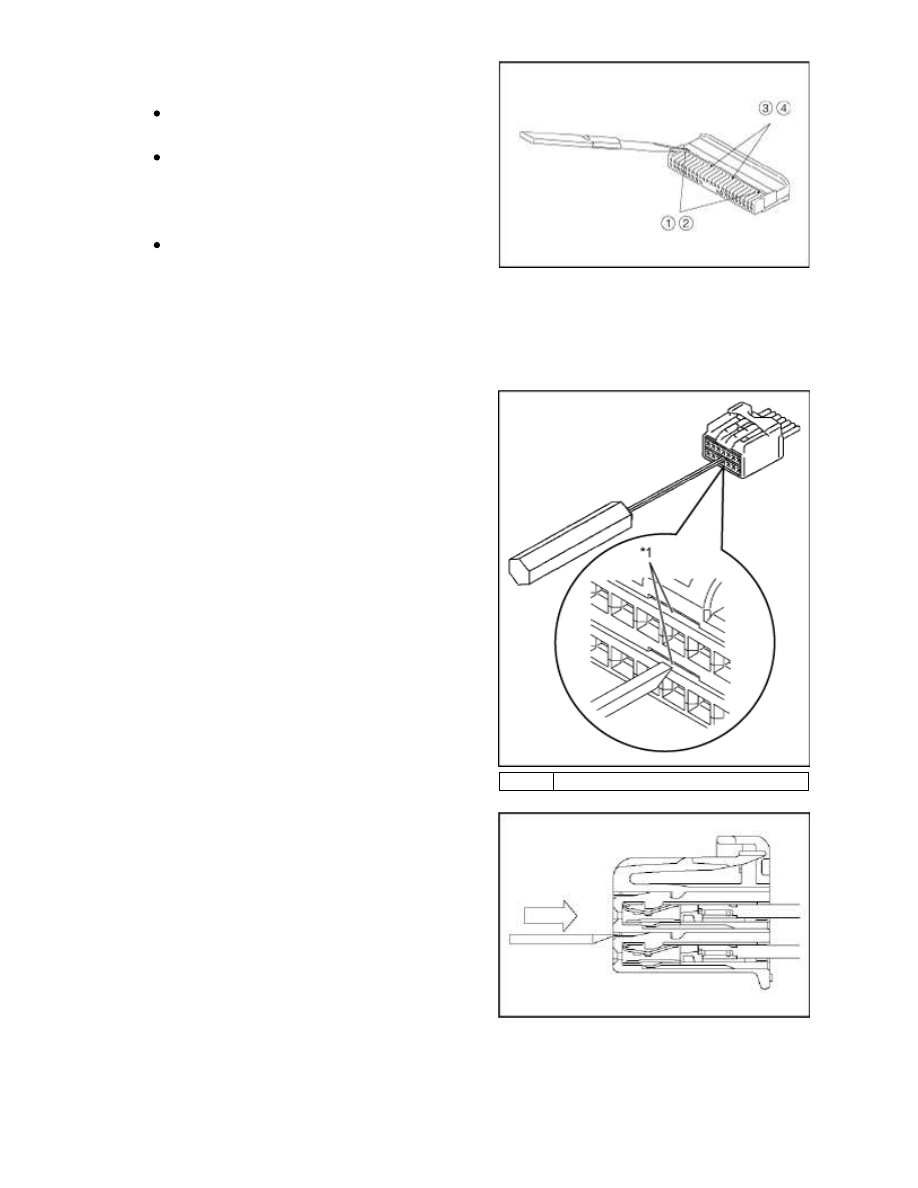

(1) Insert the tool into the insertion position near the tool mark and raise the terminal

retainer up to the temporary lock position using the tool.

*A

Female

*B

Male

*a

Good

*b

Bad

*c

Tool Mark

-

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

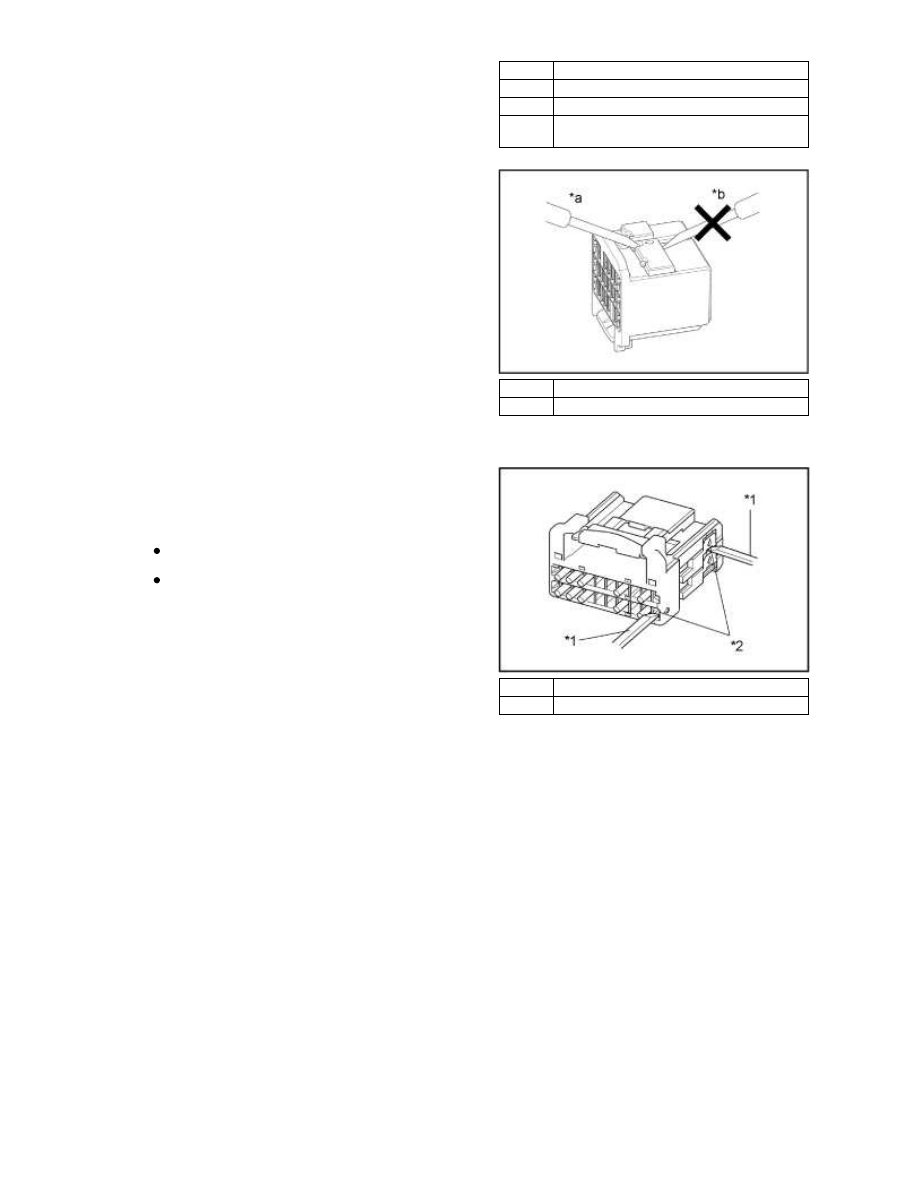

Disengagement order

NOTICE:

Use a precision screwdriver (1.2mm) or
special tool when disengaging the terminal
retainer.
Do not insert the tool into any position
other than the tool insertion positions.
After disengaging the terminal retainer, be
sure to check that the terminal retainer
has not been deformed. If it has been
deformed, replace it with a new one.
Some connectors have 2 or more tool
insertion positions. When disengaging the
terminal retainer from these types of
connectors, follow the disengagement
order shown in the illustration on the
right.

hole.

(2) Push the jig in until it stops.

*1

Jig Insertion Hole

(3) Pull out the wire in the direction indicated

by the arrow and remove the housing.

4. Disconnect Terminal from Connector

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

Pull Up

Pull Out

*1

Locking Clip

*2

Special Tool

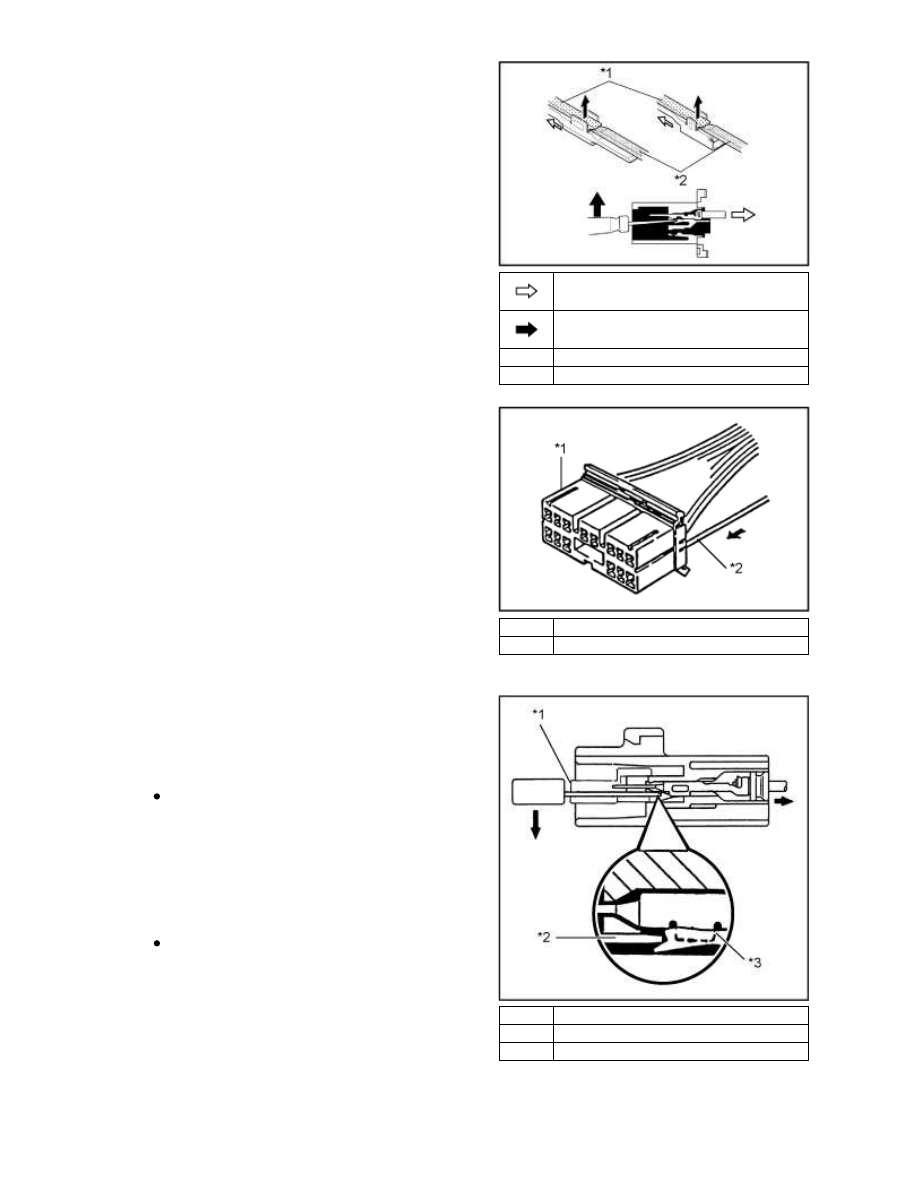

Push the terminal gently into the connector and
hold it in this position.

b.

*1

Connector

*2

Wire Harness

Insert the special tool into the connector in the
direction shown in the chart.

c.

Move the locking clip to the unlock position and
hold it there.

d.

NOTE:

Do not apply excessive force to the
terminal.
Do not pry on the terminal with the
special tool.

Carefully withdraw the terminal from the
connector by pulling the lead toward the rear of
the connector.

e.

NOTE:

Do not use too much force. If the terminal
does not come out easily, repeat steps (a)
through (e).

Terminal Retainer

*2

Special Tool

*3

Locking Clip
