NOTICE:

Do not insert the special tool into areas
except notches. (This may damage the
seal ring that is attached behind the
retainer.)

(2) As same as the procedure (1), pull the

retainer straight out using hand after
releasing the lock on the other side.

*1

Retainer (Yellow)

*2

Notch

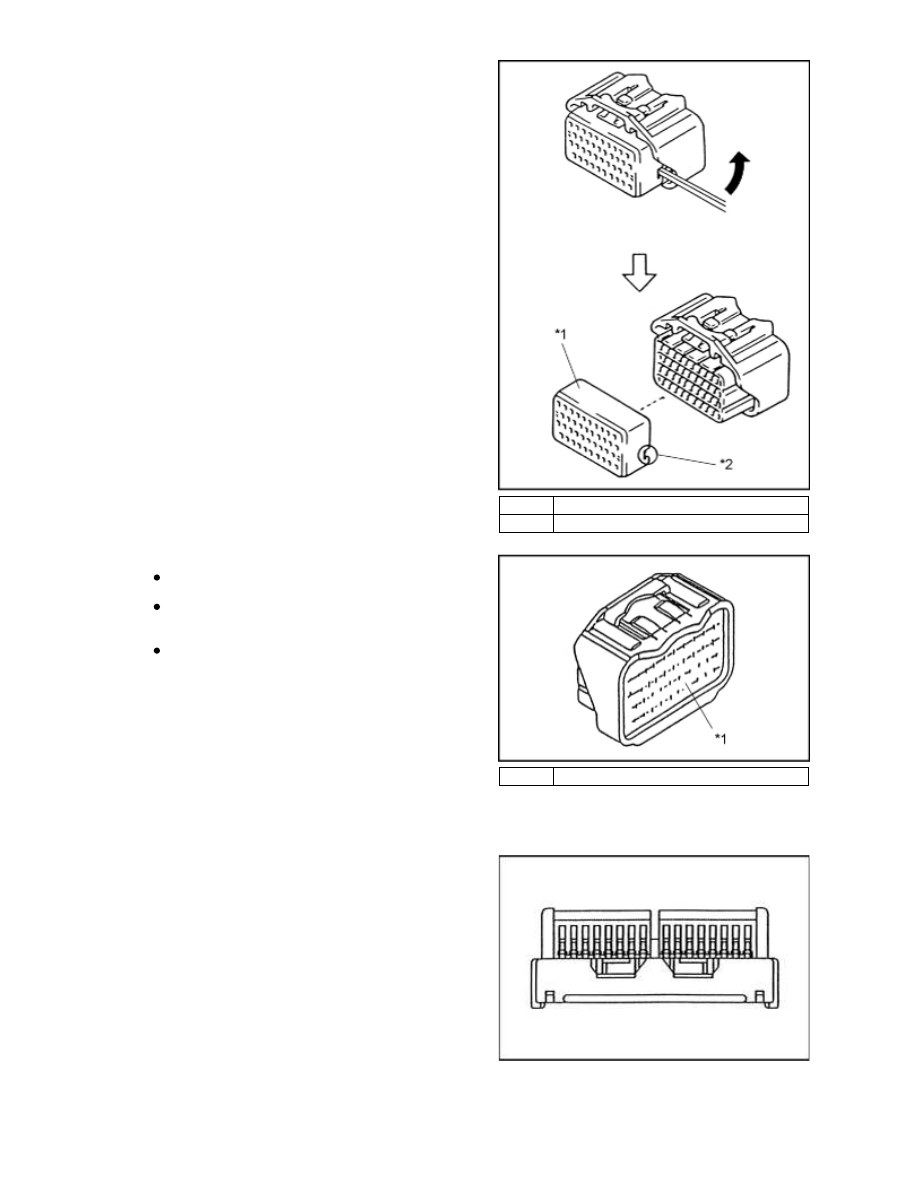

NOTICE:

Do not remove the seal rubber when
pulling the terminal out.
If the seal rubber is peeled off when puling
the terminal out, press it down to stick it
to the original condition.
Be sure and not fit the connector when
the retainer is not installed.

*1

Seal rubber

Type I (For SFPC Type Connector)

(1) Open the cover (white)

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

NOTICE:

Following the above order is not required.

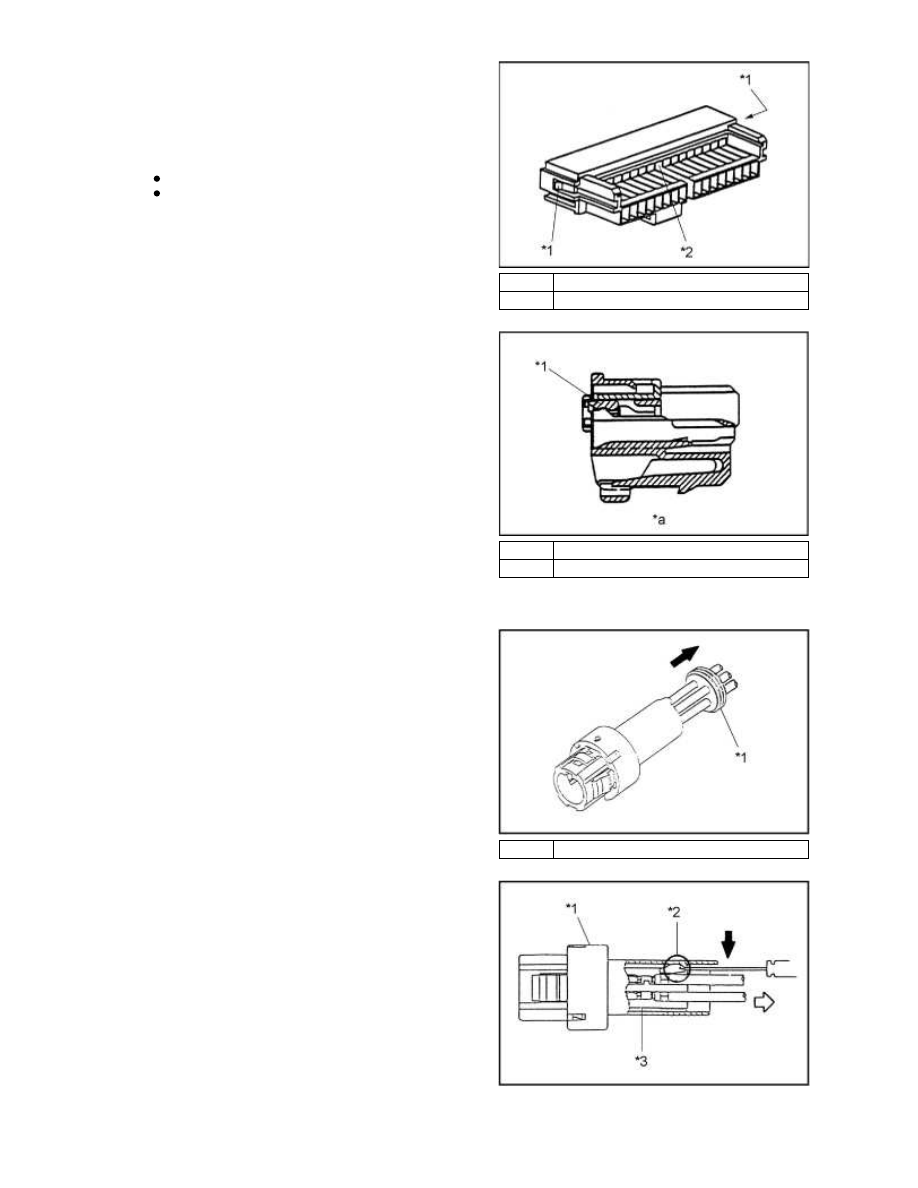

No center lock on the housing with ten
poles.

*1

Side Lock

*2

Center Lock

(5) Move the retainer until it becomes the initial

condition.

*1

Retainer

*a

Initial condition

Type J

[Male]

(1) Remove the rubber plug.

*1

Rubber Plug

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

*1

Outer

*2

Lock

*3

Inner

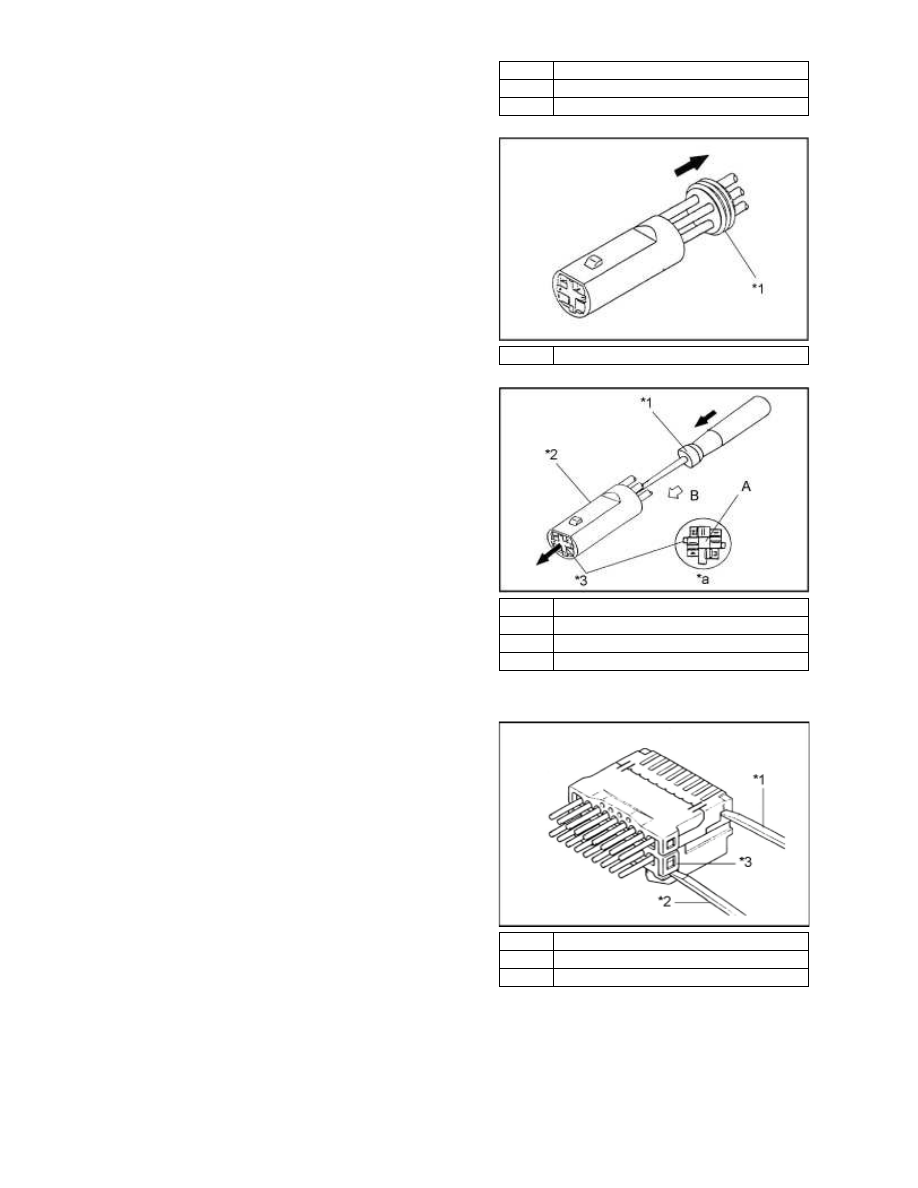

[Female]

(1) Remove the rubber plug.

*1

Rubber Plug

(2) Insert the special tool into the outer shown

in the illustration. Then push the area A of
the inner and remove the inner from the
outer.

*1

Special tool

*2

Outer

*3

Inner

*a

Illustration from side B

Type K (For Insulation Displacement Connector)

(1) Separate Connector

Using a special tool, release the lock and
separate the connector into 2.

NOTICE:

Do not apply too muck force to the lock
arm.

*1

Special Tool

*2

Special Tool

*3

Lock

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

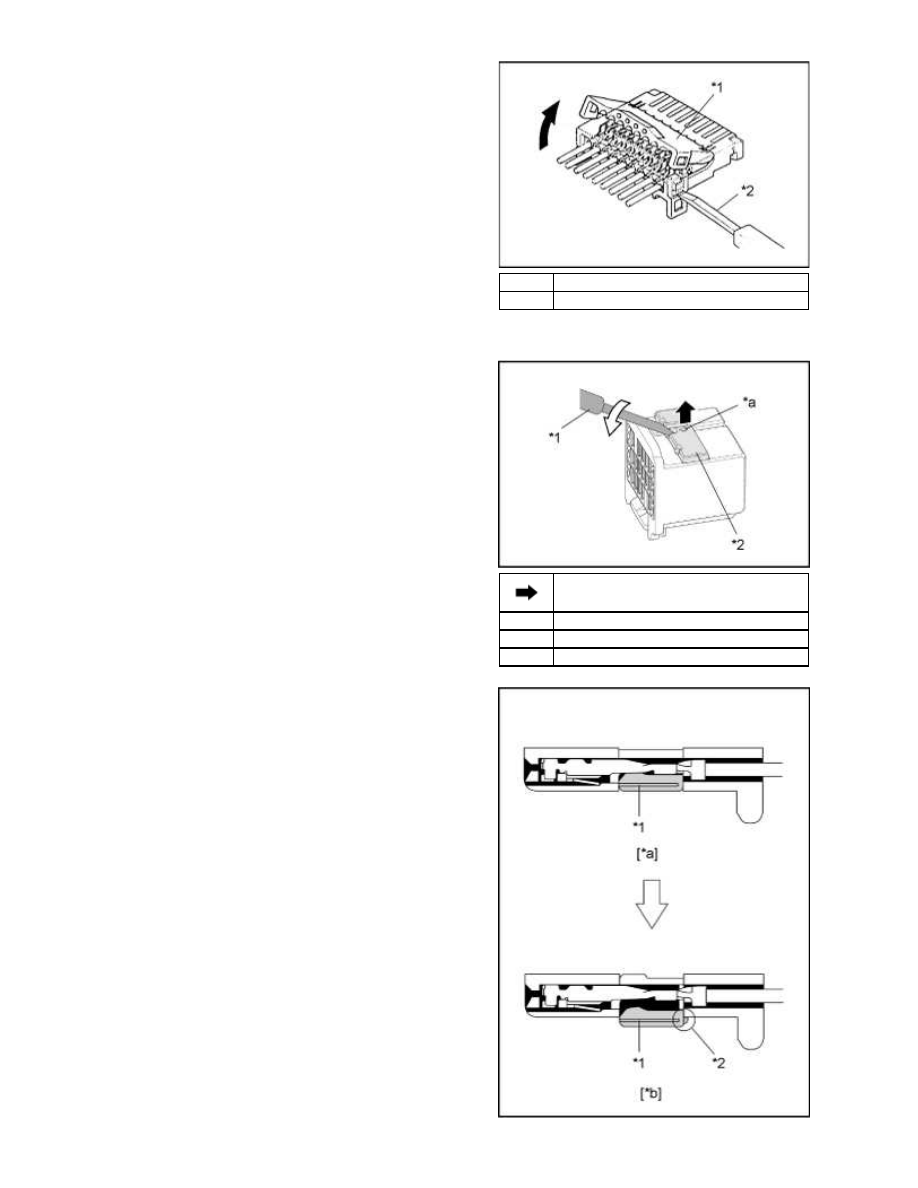

(2) w/ Cover : Open Connector Cover

Using a special tool, release the lock and
open the cover.

NOTICE:

Do not apply too much force to the lock
arm.

*1

Cover

*2

Special Tool

Type L (For 0.64 Type Connector)

(1) Using the special tool, raise the retainer up

to the temporary lock position.

HINT:

*1

Special Tool

*2

Terminal Retainer

*a

Special Tool Insert Mark

Print-Toyota Service Information
