7. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

8. CHECK SRS WARNING LIGHT

THEFT DETERRENT: THEFT WARNING ECU: INSTALLATION; 201...

Exit

How to use this manual

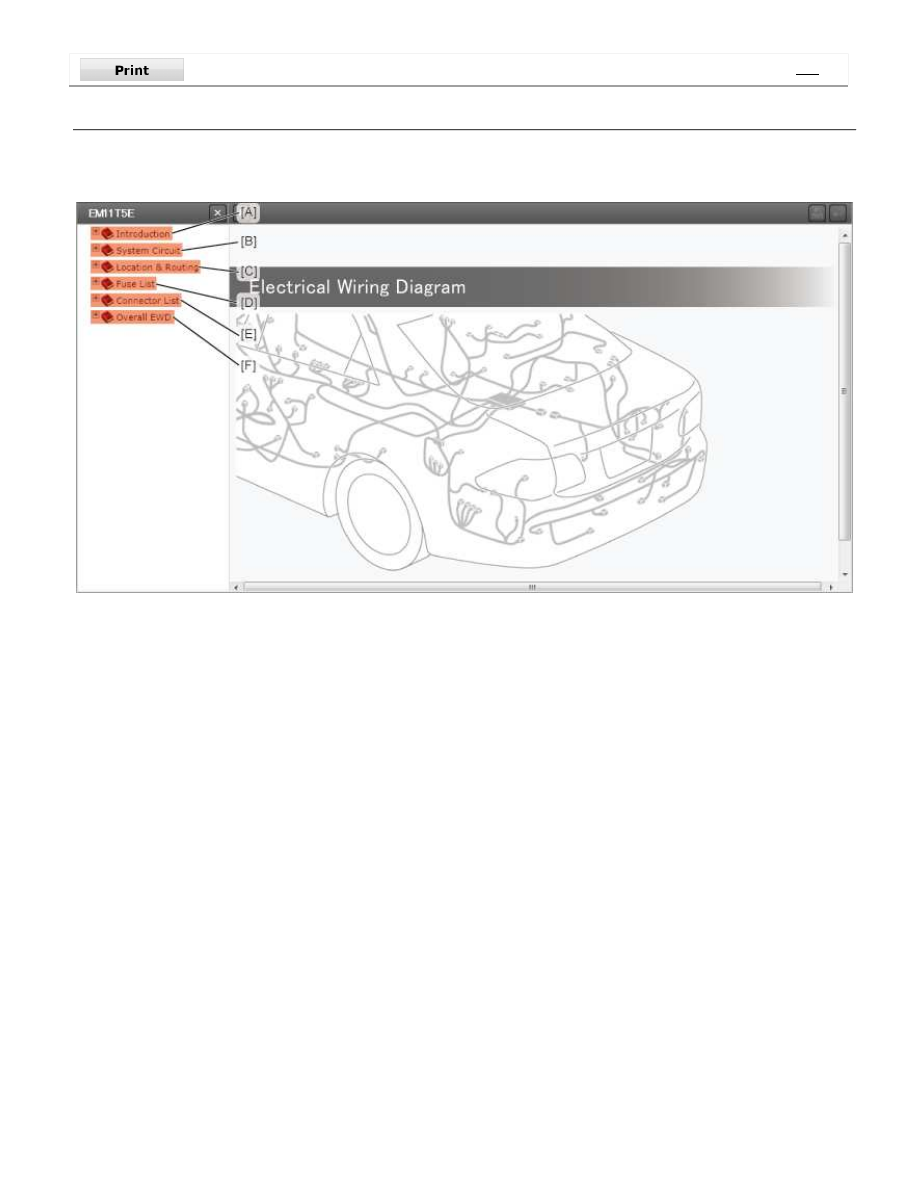

[A]: Introduction

Indicates the power source and ground point circuits, and the circuit diagrams for each system.
(Only the wiring information for complete circuits is included.)

[C]: Location & Routing

[D]: Fuse List

Provides the detailed information (shape, repair information, part No., etc.) on each connector and
ground point for each wire harness. Also indicates the related systems and references the "Location
and Routing".

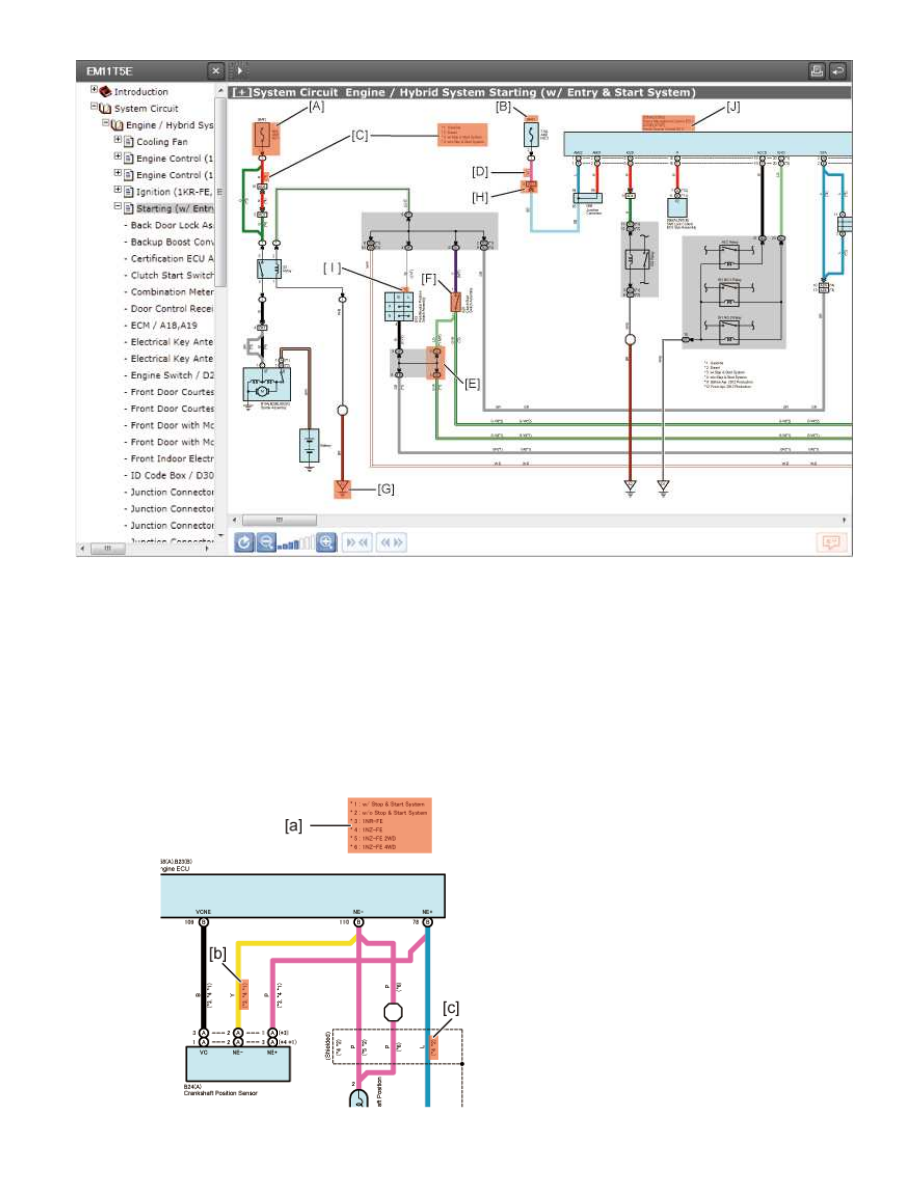

System Circuit

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

[A]: Fuse

Refer to the "Location & Routing".

[B]: Power Source System Identification

Indicates the ignition key position(s) when the power is supplied to the fuse(s).

[C]: Specification Identification

( ) is used to indicate different connector, wiring, wiring color, etc. when the vehicle model, engine
type, specification, etc., are different.

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

How to see the differences

When [b]: (*3,*4 *1)

See [a]

*3:1NR-FE
*4:1NZ-FE



*1:w/ Stop & Start System

Indication: 1NR-FE or 1NZ-FE and w/ Stop & Start System

*3

*4

*1

When [c]:(*4,*2)

See [a]

*4:1NZ-FE
*2:w/o Stop & Start System

Indication: 1NZ-FE or w/o Stop & Start System

*4

*2

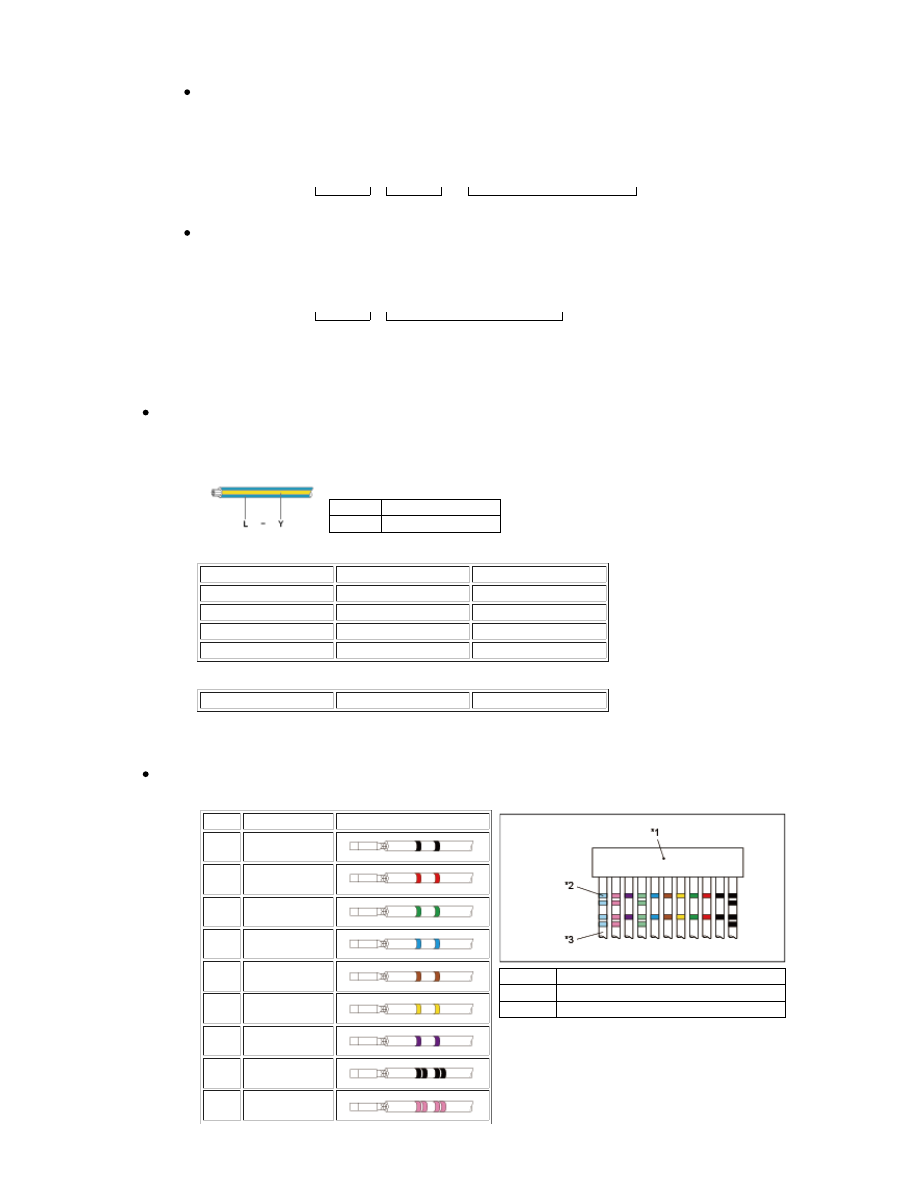

[D]: Wire Color

Indicates the wiring color. Wire colors are indicated by an alphabetical code.

Colored wiring (general wiring)

L

Blue

Y

Yellow

Copper wires

B=Black

W=White

BR=Brown

L=Blue

V=Violet

SB=Sky Blue

R=Red

G=Green

LG=Light Green

P=Pink

Y=Yellow

GR=Gray

O=Orange

BE=Beige

DG=Dark Gray

Aluminum wires

LA=Lavender





NOTICE:

Do not splice into aluminum wires for power sources or signals.

Painted wiring

The painted wiring is white and has stripes with a wiring color near the terminal.

Code Wiring Color

Painted Wiring

B

Black

R

Red

G

Green

L

Blue

BR

Brown

Y

Yellow

V

Violet

W-B White/Black

P

Pink

*1

Connector

*2

Wiring color

*3

White wiring
