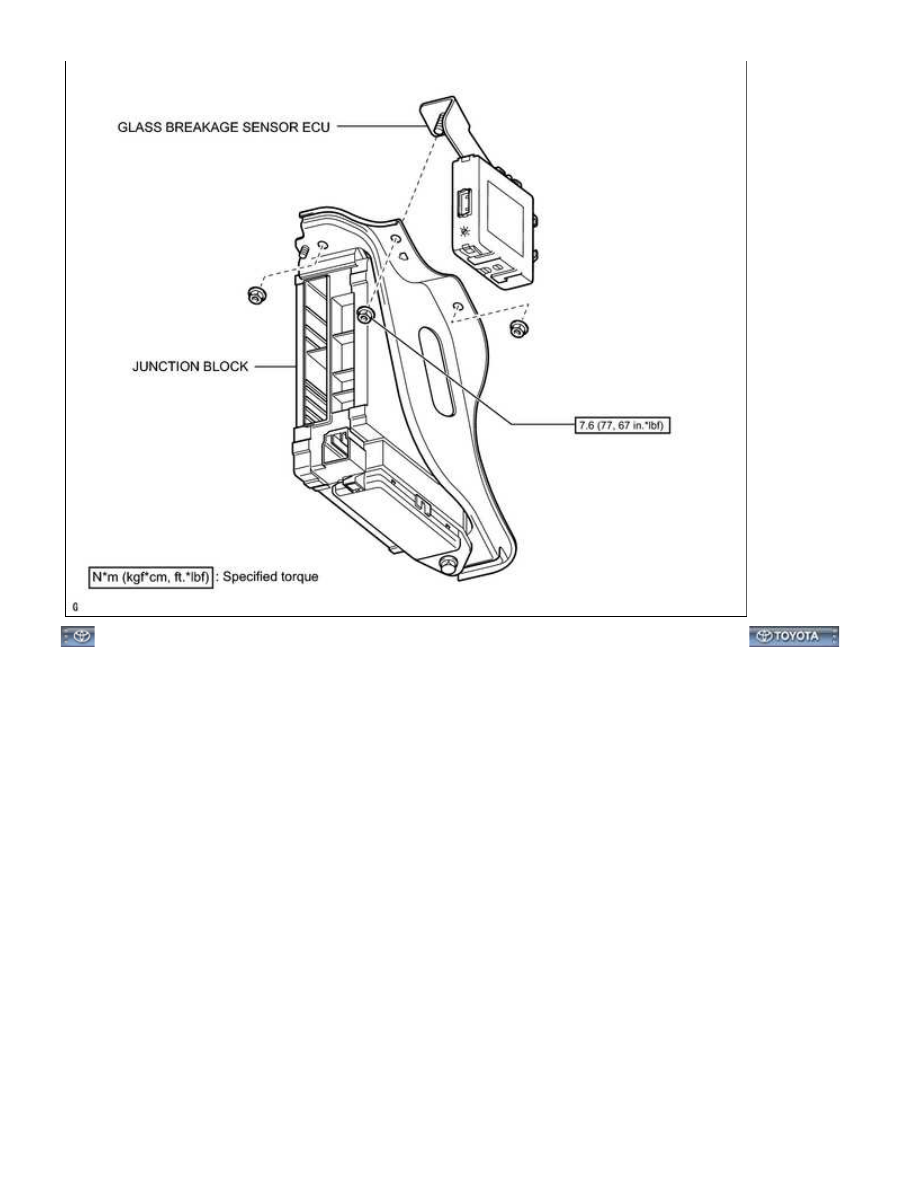

THEFT DETERRENT: THEFT WARNING ECU: COMPONENTS; 201...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VYH033X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: THEFT DETERRENT: THEFT WARNING ECU: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3. REMOVE FRONT DOOR SCUFF PLATE LH

(a) for Regular Cab:

(b) for Double Cab:

(c) for CrewMax:

4. REMOVE COWL SIDE TRIM BOARD LH

(a) for Regular Cab:

(b) for Double Cab:

(c) for CrewMax:

5. REMOVE INSTRUMENT SIDE PANEL LH

(a) for Column Shift Type:

(b) for Floor Shift Type:

6. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

(a) for Column Shift Type:

THEFT DETERRENT: THEFT WARNING ECU: REMOVAL; 2015 MY...

(b) for Floor Shift Type:

7. REMOVE LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY

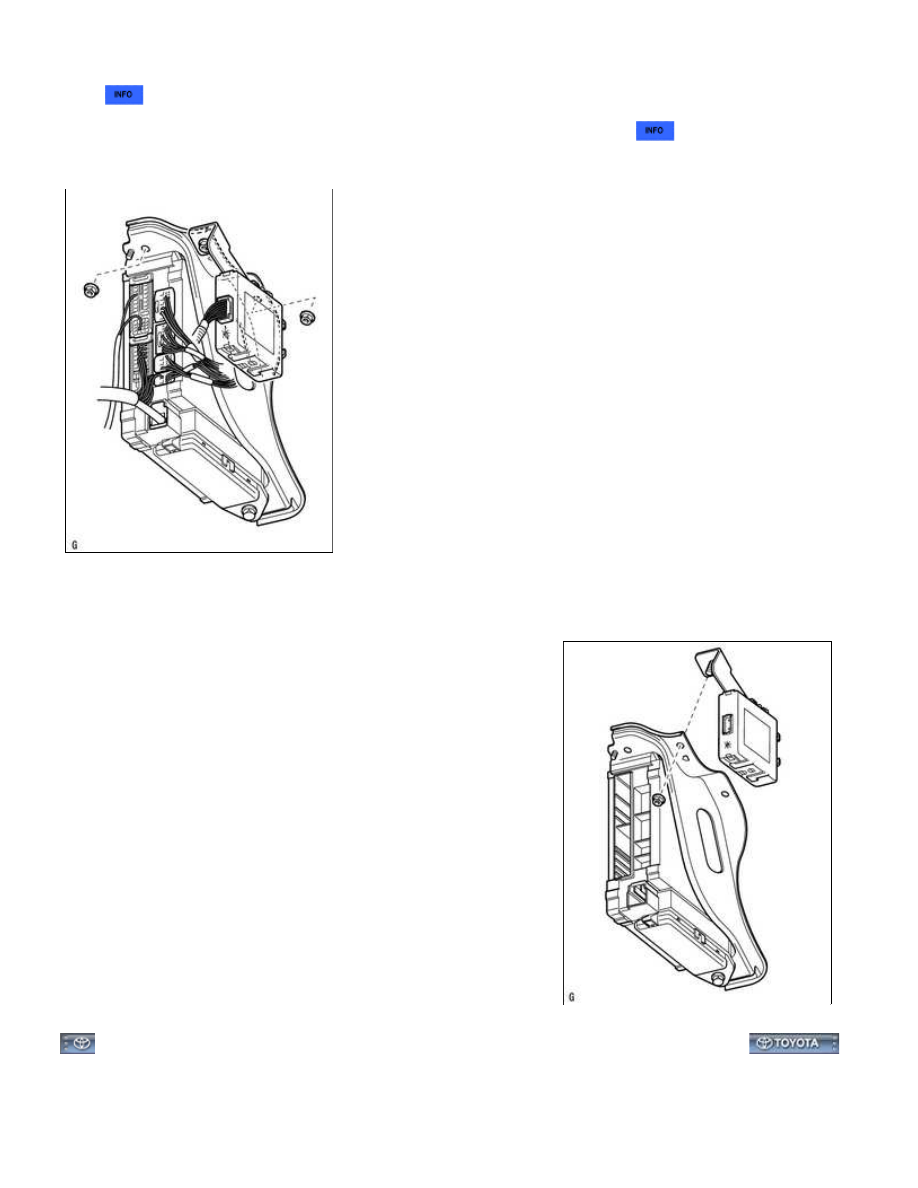

8. REMOVE GLASS BREAKAGE SENSOR ECU

(a) Disconnect each connector.

(b) Remove the 2 nuts and junction block.

(c) Remove the nut and glass breakage sensor ECU.

THEFT DETERRENT: THEFT WARNING ECU: REMOVAL; 2015 MY...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VYF033X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: THEFT DETERRENT: THEFT WARNING ECU: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

A bolt without a torque specification is shown in the standard bolt chart



.

1. INSTALL GLASS BREAKAGE SENSOR ECU

(a) Install the glass breakage sensor ECU with the nut.

Torque:

7.6 N·m {77 kgf·cm, 67in·lbf}

(b) Install the junction block with the 2 nuts.

(c) Connect each connector.

2. INSTALL LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY

3. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

(a) for Column Shift Type:

(b) for Floor Shift Type:

4. INSTALL INSTRUMENT SIDE PANEL LH

(a) for Column Shift Type:

(b) for Floor Shift Type:

5. INSTALL COWL SIDE TRIM BOARD LH

(a) for Regular Cab:

(b) for Double Cab:

(c) for CrewMax:

6. INSTALL FRONT DOOR SCUFF PLATE LH

(a) for Regular Cab:

(b) for Double Cab:

(c) for CrewMax:

THEFT DETERRENT: THEFT WARNING ECU: INSTALLATION; 201...
