C

REPLACE GLASS BREAKAGE SENSOR MICROPHONE

A

REPLACE GLASS BREAKAGE SENSOR ECU

THEFT DETERRENT: THEFT DETERRENT SYSTEM: Glass Breakage...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002ZD3009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: THEFT DETERRENT: THEFT DETERRENT SYSTEM: Security Indicator Light Circuit; 2015 MY Tundra

[08/2014 -        ]

Security Indicator Light Circuit

DESCRIPTION

When the theft deterrent system is in the disarmed state, the security indicator will flash continuously if the

immobiliser system is set, or not illuminate if the immobiliser system is not set.

When the theft deterrent system is in the armed state, the immobiliser system is automatically set

and the security indicator will flash continuously.

When the theft deterrent system is in the arming preparation state and alarm sounding state, the

main body ECU causes the security indicator to be illuminated.

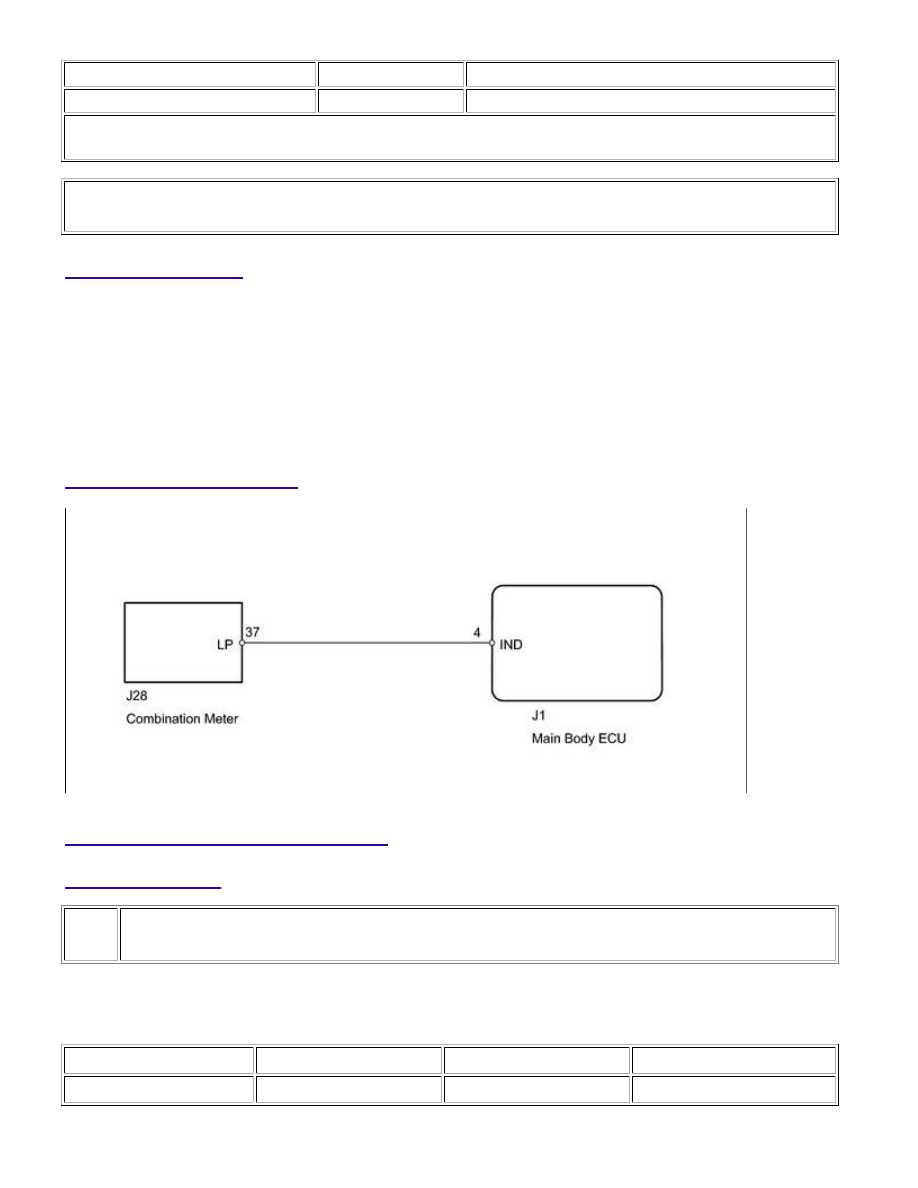

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

PERFORM ACTIVE TEST USING TECHSTREAM (SECURITY INDICATOR)

(a) Operate the Techstream according to the steps on the display and select "Active Test".

Main Body

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Security Indicator

Security indicator

ON/OFF

-

THEFT DETERRENT: THEFT DETERRENT SYSTEM: Security Indicat...

OK

OK:

Security indicator illuminates.

NG

GO TO STEP 2

OK

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN

IN PROBLEM SYMPTOMS TABLE

2.

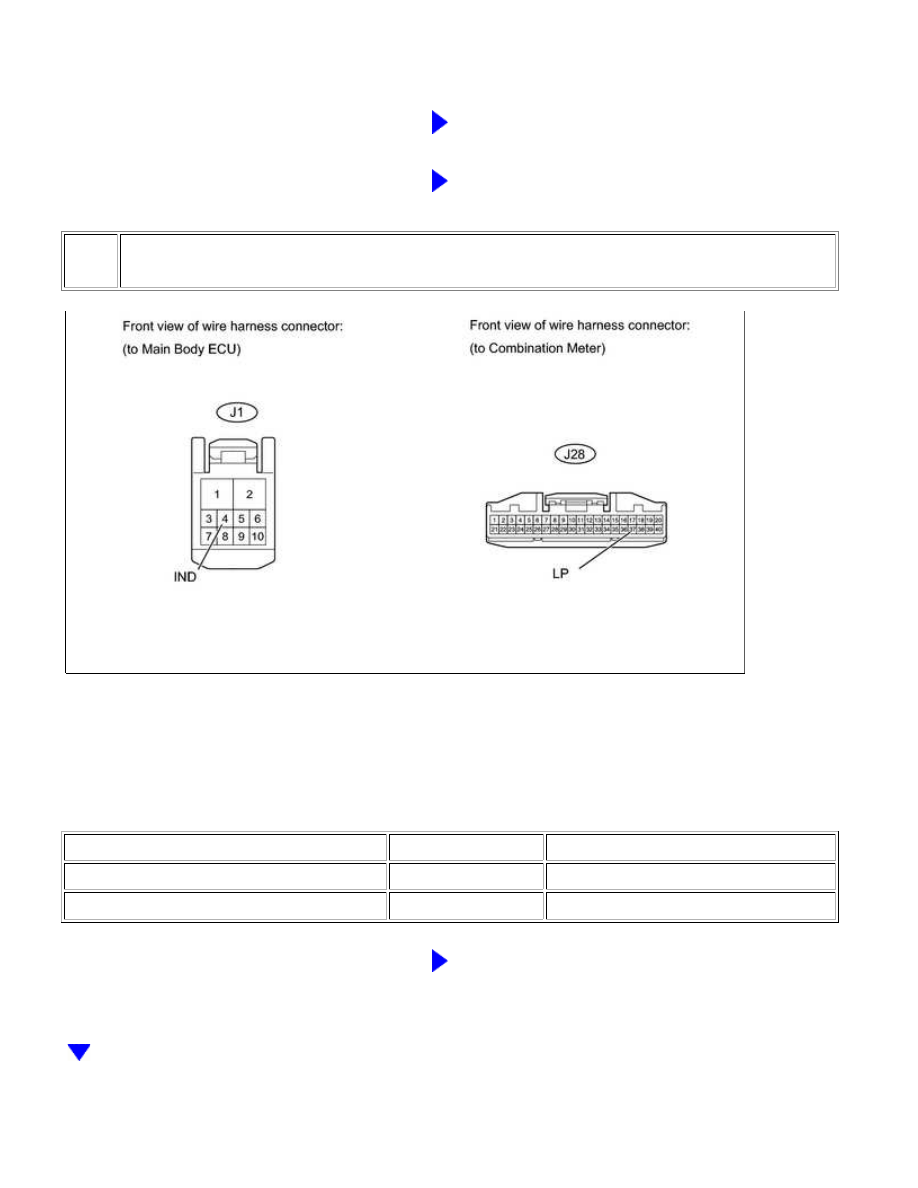

CHECK HARNESS AND CONNECTOR (COMBINATION METER - MAIN BODY ECU)

(a) Disconnect the J1 main body ECU connector.

(b) Disconnect the J28 combination meter connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J28-37 (LP) - J1-4 (IND)

Always

Below 1 Ω

J28-37 (LP) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

THEFT DETERRENT: THEFT DETERRENT SYSTEM: Security Indicat...

3.

REPLACE COMBINATION METER ASSEMBLY

(a) Temporarily replace the combination meter assembly with a new or normally functioning one



.

(b) Check security indicator light.

OK:

Security indicator illuminates.

NG

REPLACE MAIN BODY ECU

OK

END (COMBINATION METER WAS DEFECTIVE)

THEFT DETERRENT: THEFT DETERRENT SYSTEM: Security Indicat...
