A

RESULT

PROCEED TO

OK

A

NG

(for 1UR-FE)

B

NG

(for 3UR-FE)

C

NG

(for 3UR-FBE)

D

B

REPLACE IGNITION SWITCH

C

REPLACE IGNITION SWITCH

D

REPLACE IGNITION SWITCH

5.

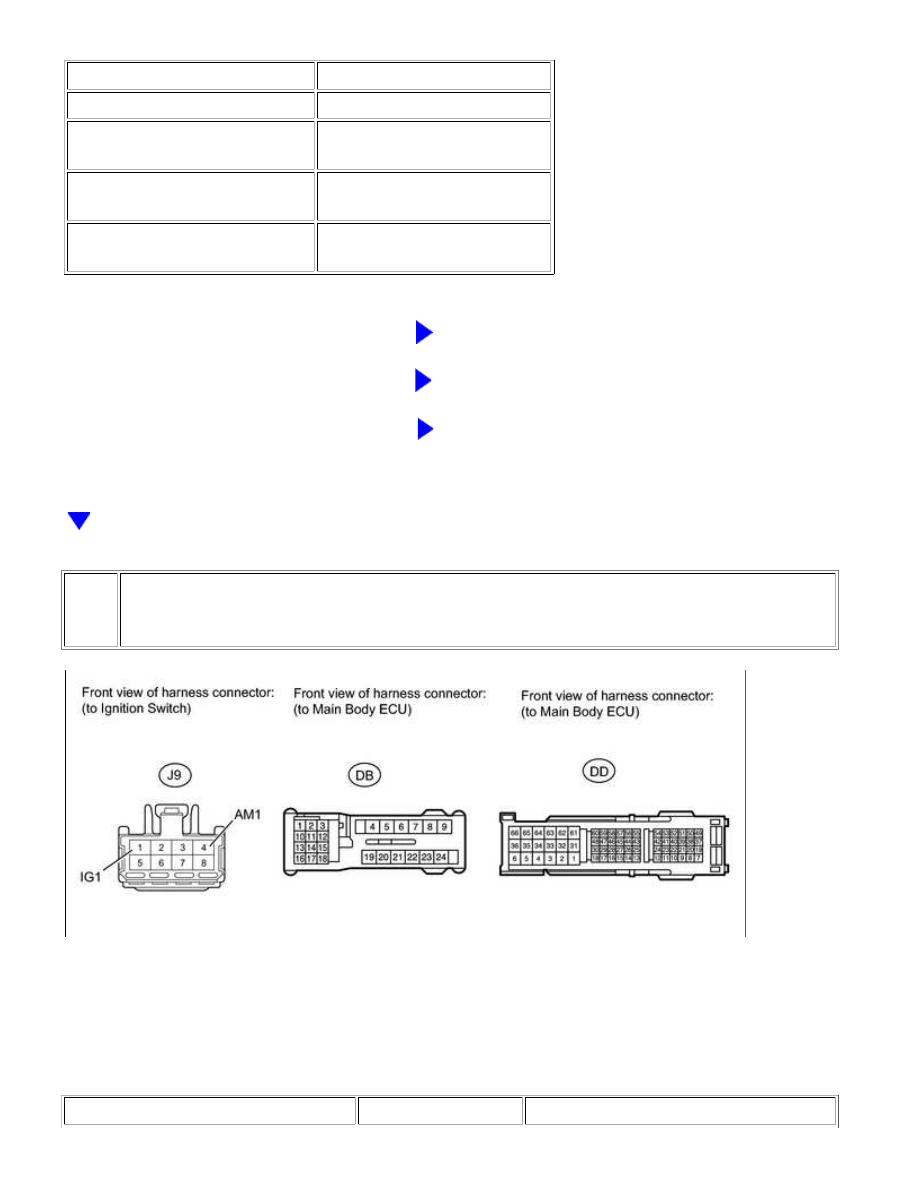

CHECK HARNESS AND CONNECTOR (MAIN BODY ECU - IGNITION SWITCH AND
BODY GROUND)

(a) Disconnect the DB and DD main body ECU connector.

(b) Disconnect the J9 ignition switch connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

THEFT DETERRENT: THEFT DETERRENT SYSTEM: Ignition Switch...

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

DD-47 - J9-4 (AM1)

Always

Below 1 Ω

DD-43 - J9-1 (IG1)

DB-21 - Body ground

DD-47 - Body ground

Always

10 kΩ or higher

DD-43 - Body ground

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MAIN BODY ECU

THEFT DETERRENT: THEFT DETERRENT SYSTEM: Ignition Switch...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002ZDA00JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: THEFT DETERRENT: THEFT DETERRENT SYSTEM: Glass Breakage Sensor ECU Circuit; 2015 MY Tundra

[08/2014 -        ]

Glass Breakage Sensor ECU Circuit

DESCRIPTION

When the glass breakage sensor detects the glass is broken (1st time), the sensor will set off an alarm for 20

seconds (pre-alarm). If the glass breakage sensor detects that more glass is broken (2nd time or more), the

sensor will set off an alarm for 60 seconds.

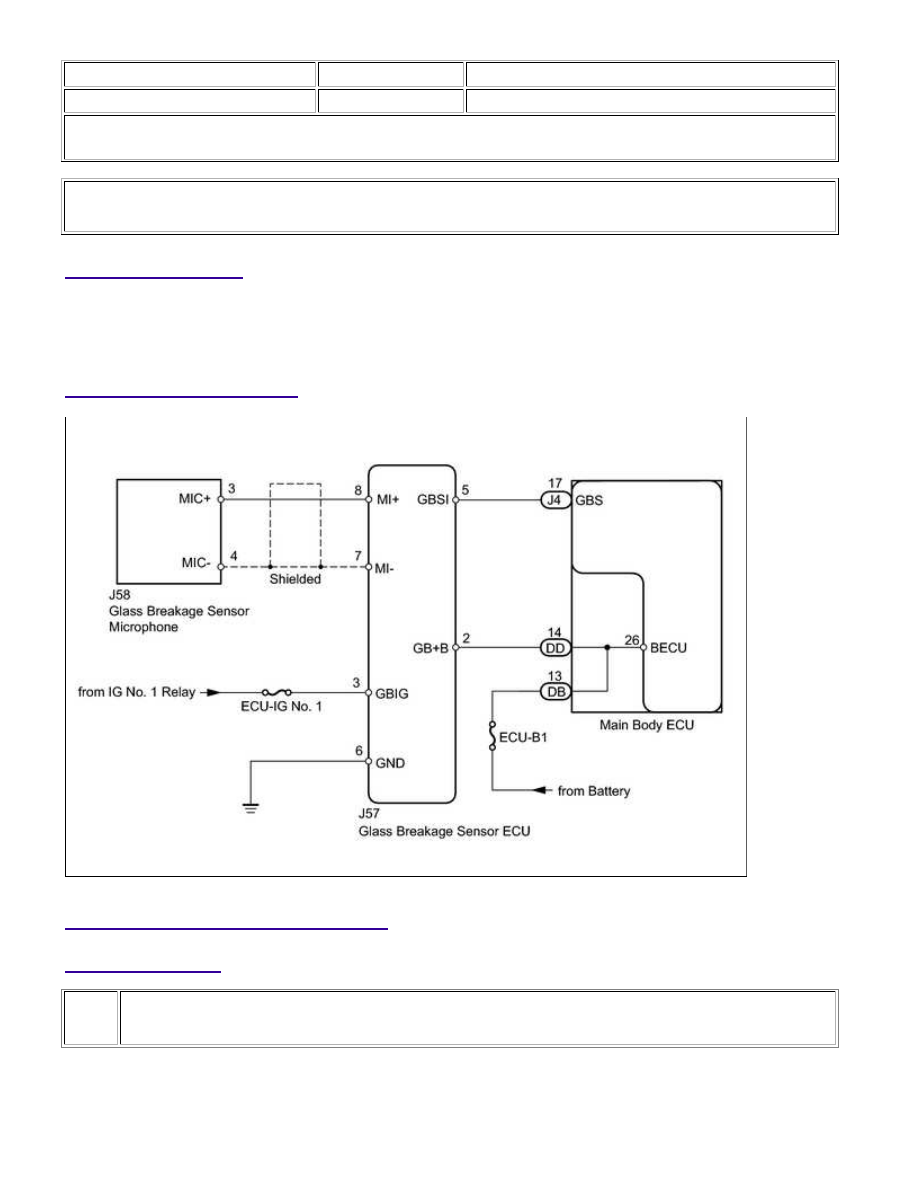

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

READ VALUE USING TECHSTREAM (GLASS BREAKAGE SENSOR)

(a) Using the Techstream, read the Data List.

MAIN BODY

THEFT DETERRENT: THEFT DETERRENT SYSTEM: Glass Breakage...

OK

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

Glass Break Sensor

Detection

Glass breakage sensor detection / ON

or OFF

ON: Glass breakage sensor

ON

OFF: Glass breakage

sensor OFF

-

OK:

When tapping on the door glass with your finger, "ON" is displayed on the Techstream screen.

NG

GO TO STEP 2

OK

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN

IN PROBLEM SYMPTOMS TABLE

2.

INSPECT FUSE (ECU-IG No. 1)

(a) Remove the ECU-IG No. 1 fuse from the main body ECU.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

ECU-IG No. 1 fuse

Always

Below 1 Ω

NG

REPLACE FUSE

3.

CHECK HARNESS AND CONNECTOR (GLASS BREAKAGE SENSOR ECU - BATTERY AND
BODY GROUND)

THEFT DETERRENT: THEFT DETERRENT SYSTEM: Glass Breakage...
