OK

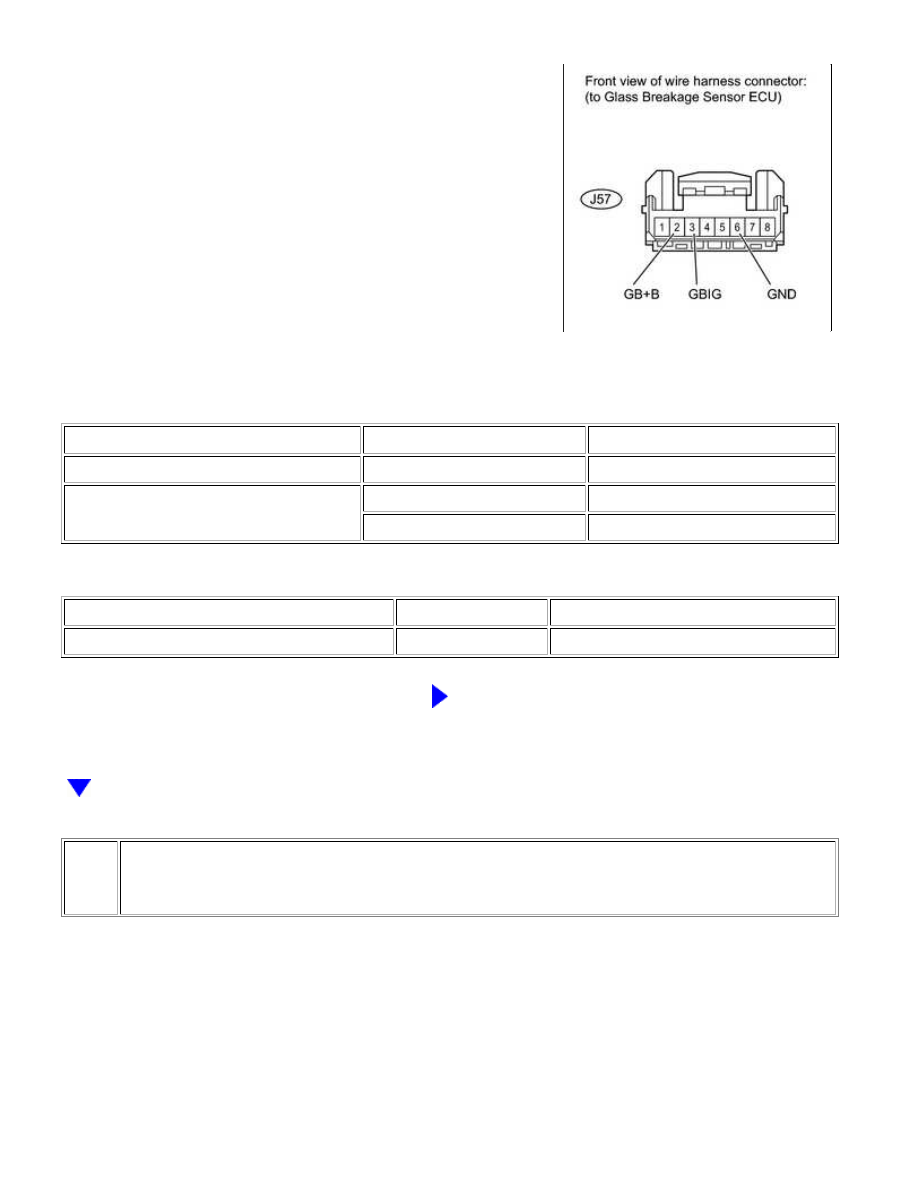

(a) Disconnect the J57 glass breakage sensor ECU connector.

(b) Measure the voltage and resistance according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J57-2 (GB+B) - J57-6 (GND)

Always

11 to 14 V

J57-3 (GBIG) - J57-6 (GND)

Ignition switch ON

11 to 14 V

Ignition switch off

Below 1 V

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J57-6 (GND) - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

4.

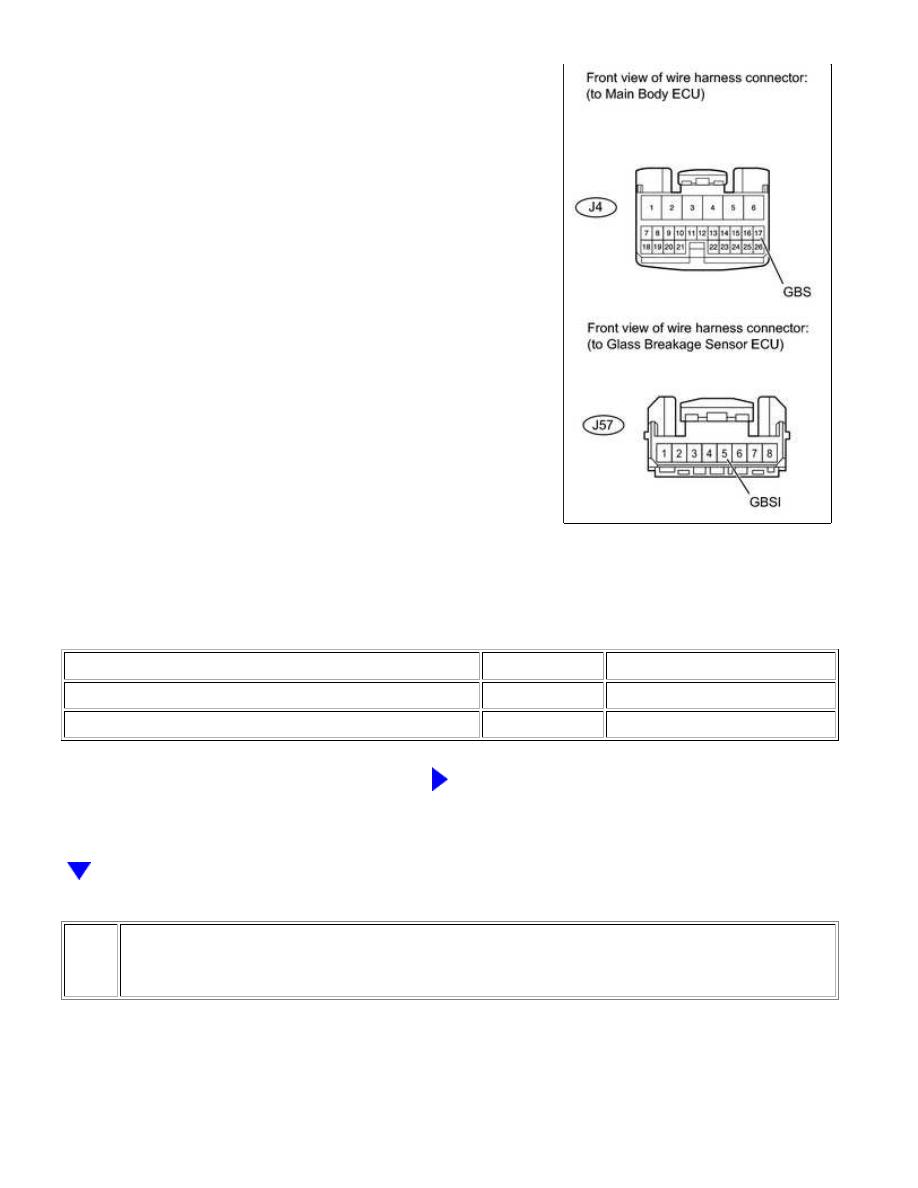

CHECK HARNESS AND CONNECTOR (MAIN BODY ECU - GLASS BREAKAGE SENSOR
ECU)

THEFT DETERRENT: THEFT DETERRENT SYSTEM: Glass Breakage...

OK

(a) Disconnect the J4 main body ECU connector.

(b) Disconnect the J57 glass breakage sensor ECU connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J4-17 (GBS) - J57-5 (GBSI)

Always

Below 1 Ω

J4-17 (GBS) or J57-5 (GBSI) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

5.

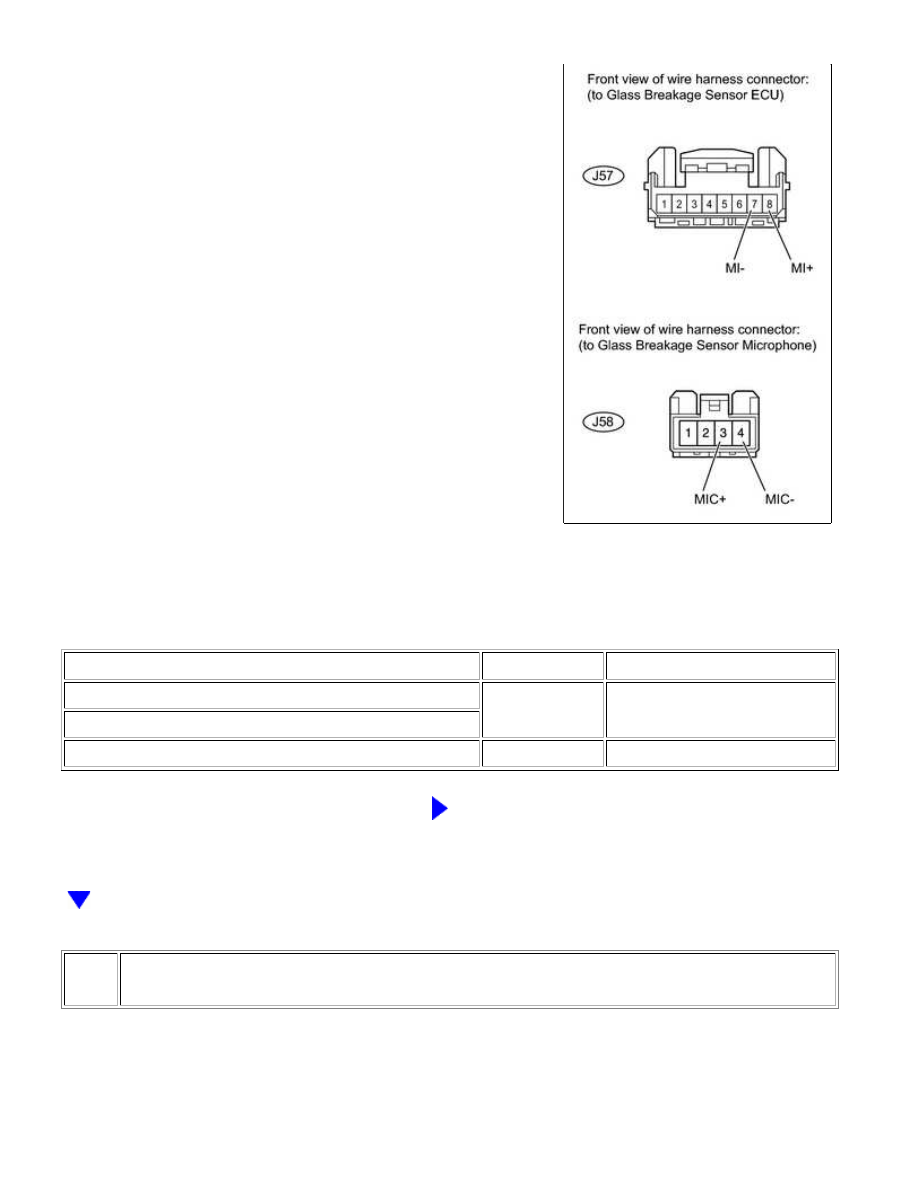

CHECK HARNESS AND CONNECTOR (GLASS BREAKAGE SENSOR ECU - GLASS
BREAKAGE SENSOR MICROPHONE)

THEFT DETERRENT: THEFT DETERRENT SYSTEM: Glass Breakage...

OK

(a) Disconnect the J57 glass breakage sensor ECU connector.

(b) Disconnect the J58 glass breakage sensor microphone connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J57-8 (MI+) - J58-3 (MIC+)

Always

Below 1 Ω

J57-7 (MI-) - J58-4 (MIC-)

J57-8 (MI+) or J58-3 (MIC+)- Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

6.

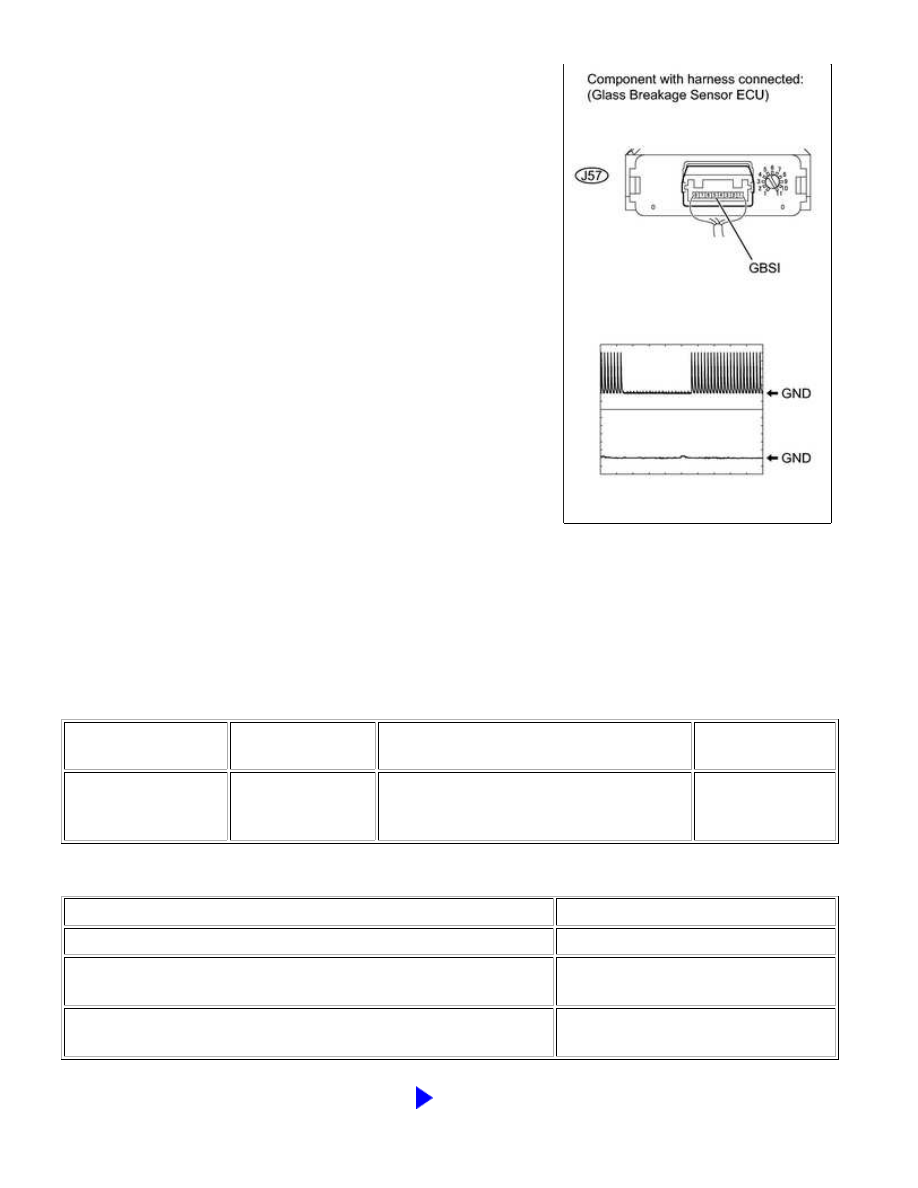

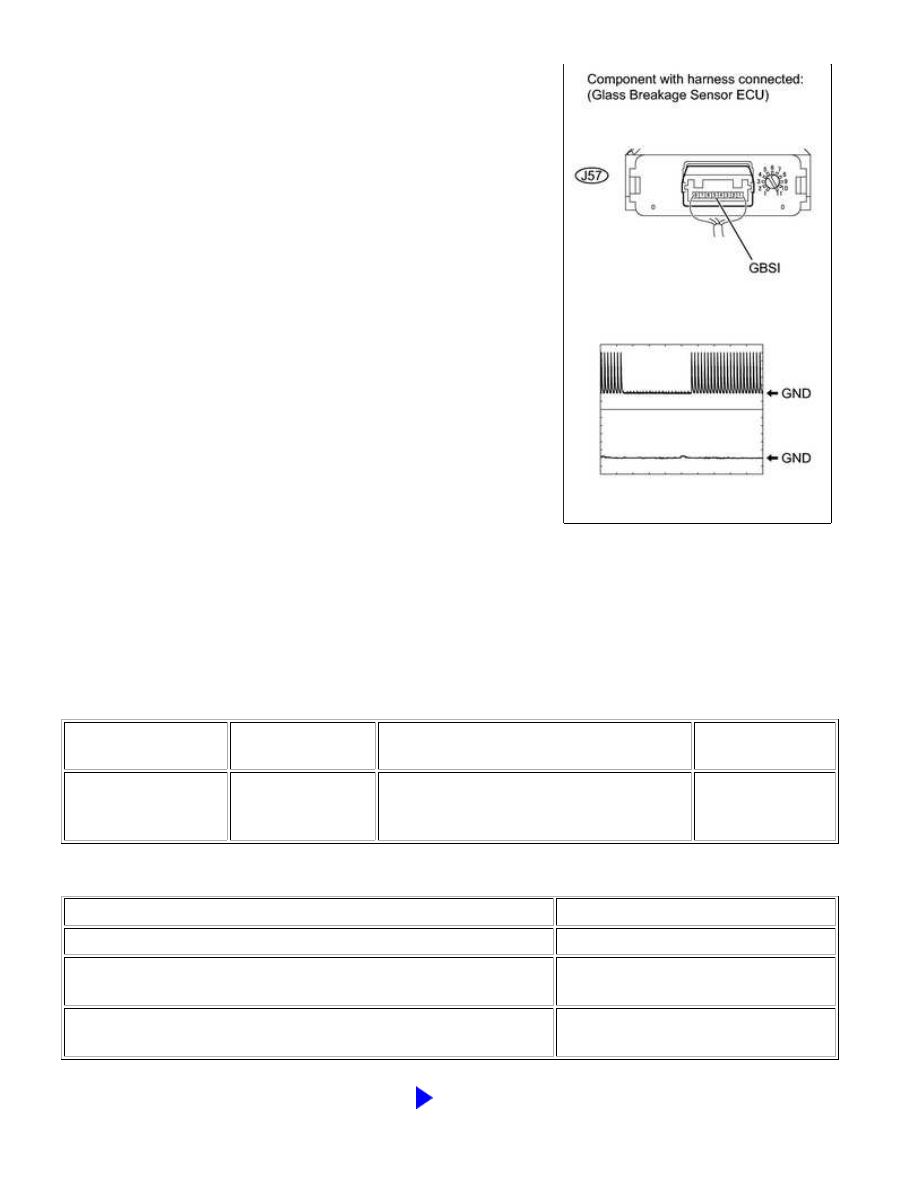

CHECK GLASS BREAKAGE SENSOR ECU (GLASS BREAKAGE SENSOR OUTPUT)

THEFT DETERRENT: THEFT DETERRENT SYSTEM: Glass Breakage...

(a) Reconnect the J57 glass breakage sensor ECU connector.

(b) Reconnect the J58 glass breakage sensor microphone connector.

(c) Reconnect the J4 main body ECU connector.

(d) Turn the ignition switch ON.

(e) Using an oscilloscope, check the waveform.

Standard:

TEST CONNECTOR

TOOL SETTING

VEHICLE CONDITION

SPECIFIED

CONDITION

J57-5 (GBSI) - Body

ground

1 V/DIV., 50

msec./DIV.

Ignition switch ON

Tap the door glass with a hard object such as

your fingernail

Pulse generation

Result

RESULT

PROCEED TO

OK

A

NG

(for Column Shift Type)

B

NG

(for Floor Shift Type)

C

B

REPLACE GLASS BREAKAGE SENSOR MICROPHONE

THEFT DETERRENT: THEFT DETERRENT SYSTEM: Glass Breakage...
