THEFT DETERRENT: THEFT DETERRENT SYSTEM: Security Horn ...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM0000030EA009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: THEFT DETERRENT: THEFT DETERRENT SYSTEM: Ignition Switch Circuit; 2015 MY Tundra [08/2014 -        ]

Ignition Switch Circuit

DESCRIPTION

The main body ECU determines the ignition switch position (OFF, ON, ACC or engine running) based on signals

from the IG circuit.

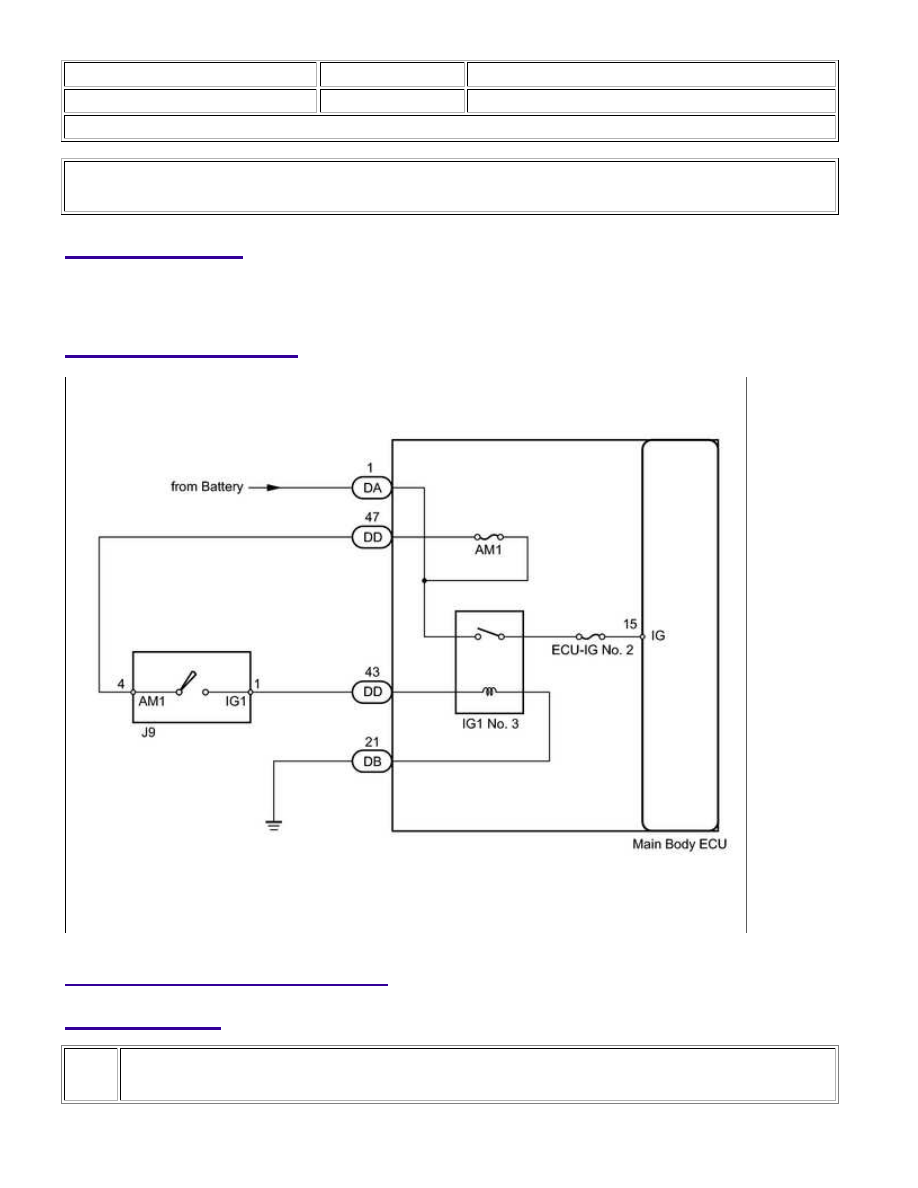

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

READ VALUE USING TECHSTREAM (IGNITION SWITCH)

THEFT DETERRENT: THEFT DETERRENT SYSTEM: Ignition Switch...

OK

(a) Using the Techstream, read the Data List.

Main Body

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC NOTE

IG SW

Ignition switch / ON or OFF

ON: Ignition switch ON

OFF: Ignition switch off

-

OK:

When the ignition switch is operated, "ON" is displayed on the Techstream screen.

NG

GO TO STEP 2

OK

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN

IN PROBLEM SYMPTOMS TABLE

2.

INSPECT FUSE (AM1, ECU-IG No. 2)

(a) Remove the AM1 and ECU-IG No. 2 fuses from the main body ECU.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

AM1 fuse

Always

Below 1 Ω

ECU-IG No. 2 fuse

NG

REPLACE FUSE

3.

CHECK HARNESS AND CONNECTOR (MAIN BODY ECU - BATTERY)

THEFT DETERRENT: THEFT DETERRENT SYSTEM: Ignition Switch...

OK

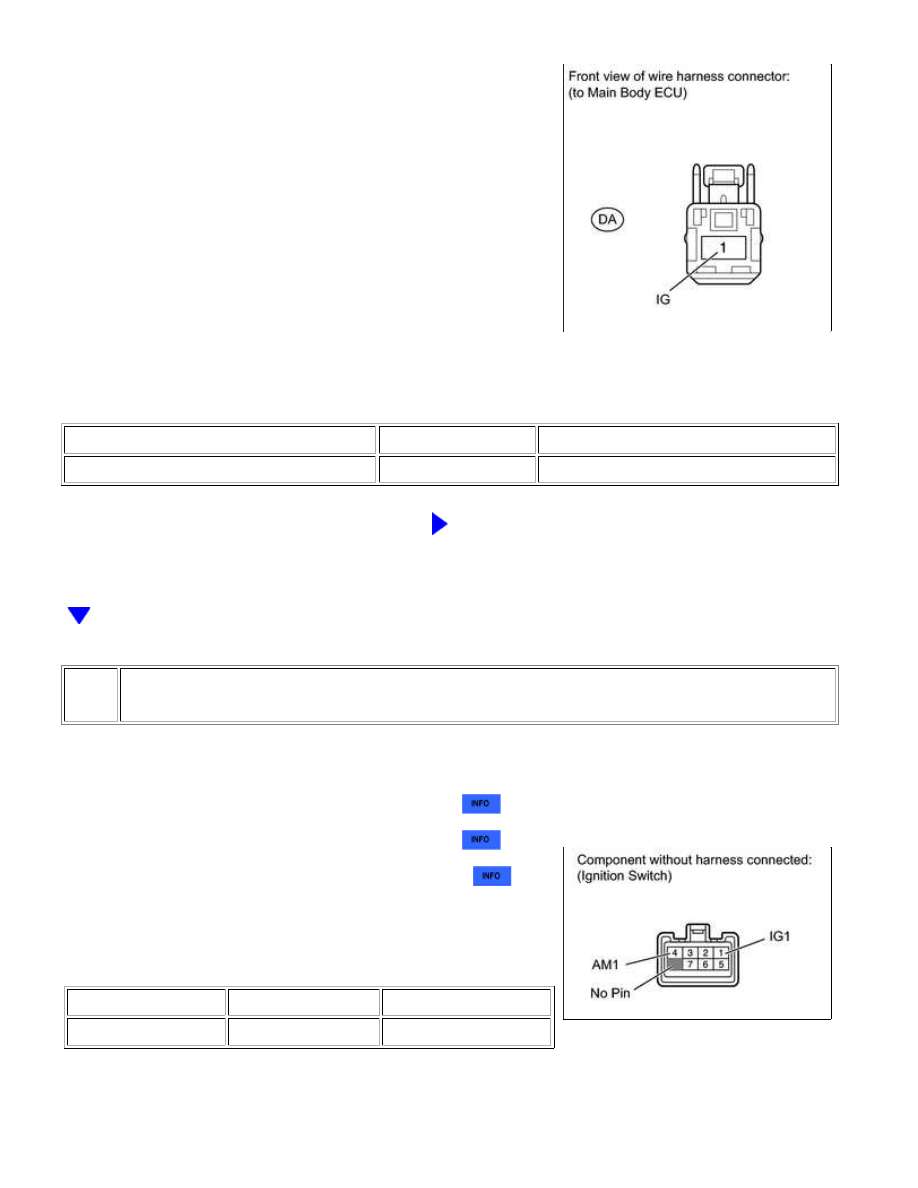

(a) Disconnect the DA main body ECU connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

DA-1 (IG) - Body ground

Always

11 to 14 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

4.

INSPECT IGNITION SWITCH

(a) Remove the ignition switch.

(1) For 1UR-FE, refer to the following procedures



.

(2) For 3UR-FE, refer to the following procedures



.

(3) For 3UR-FBE, refer to the following procedures



.

(b) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

1 (IG1) - 4 (AM1)

Ignition switch ON

Below 1 Ω

Result

THEFT DETERRENT: THEFT DETERRENT SYSTEM: Ignition Switch...
