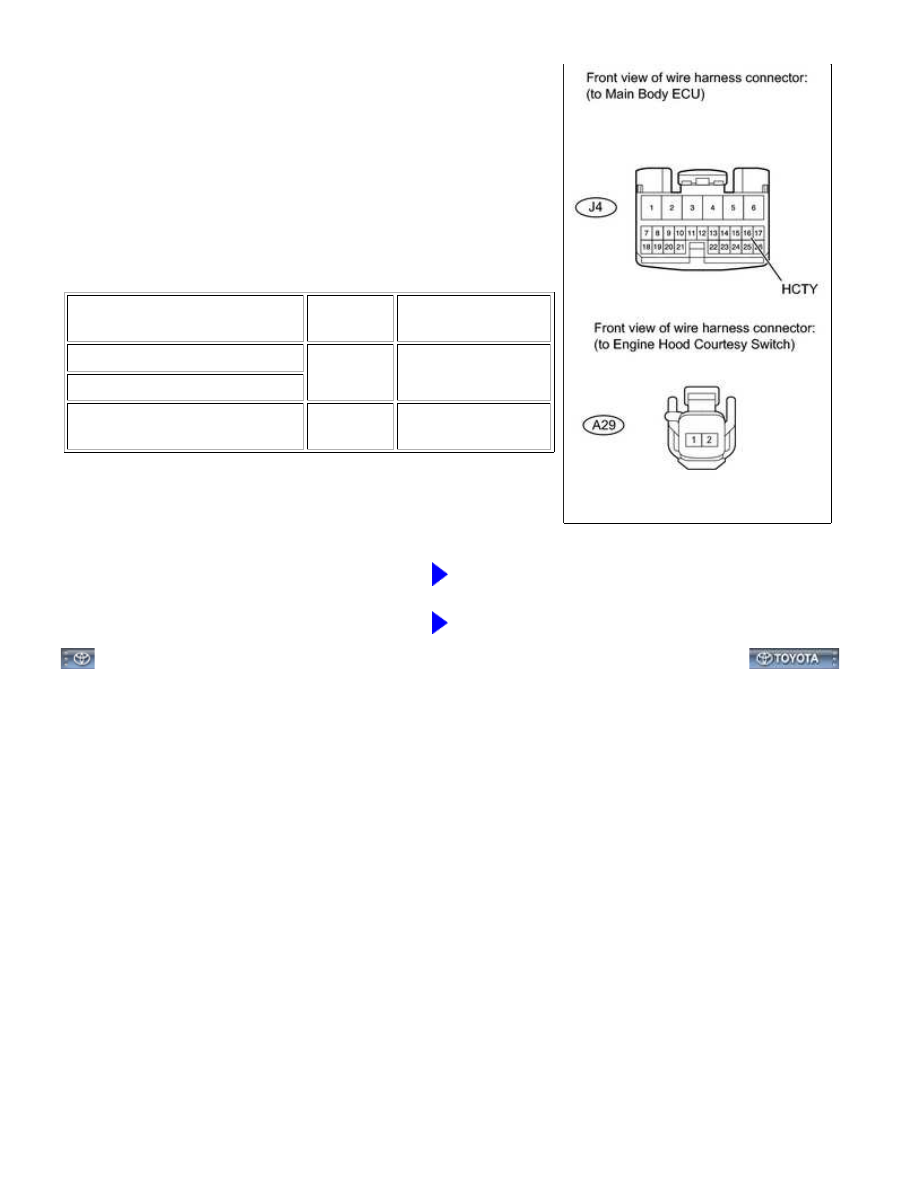

(a) Disconnect the J4 main body ECU connector.

(b) Disconnect the A29 engine hood courtesy switch connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

J4-16 (HCTY) - A29-1

Always

Below 1 Ω

A29-2 - Body ground

J4-16 (HCTY) or A29-1 - Body

ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MAIN BODY ECU

THEFT DETERRENT: THEFT DETERRENT SYSTEM: Engine Hood C...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002ZD2009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: THEFT DETERRENT: THEFT DETERRENT SYSTEM: Horn Circuit; 2015 MY Tundra [08/2014 -        ]

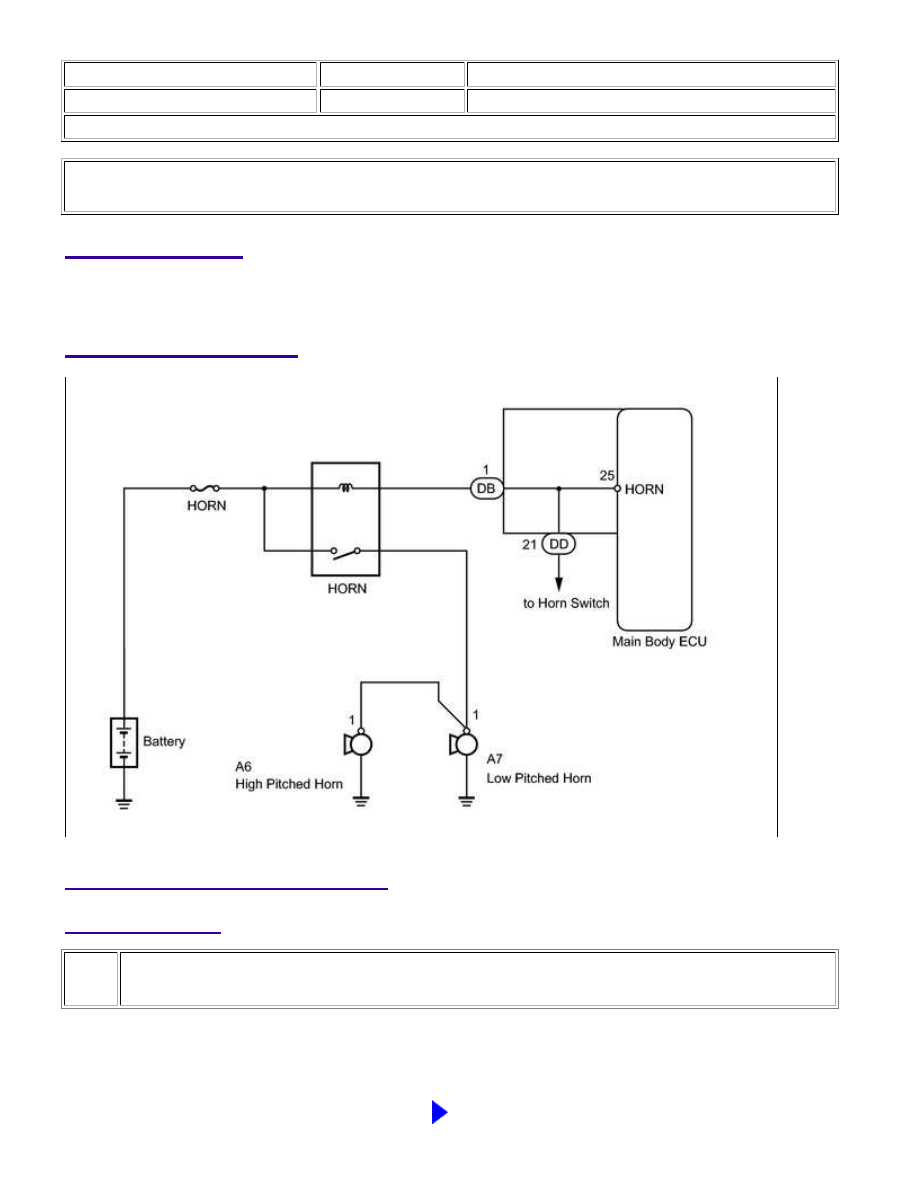

Horn Circuit

DESCRIPTION

When the theft deterrent system changes from the armed state to the alarm sounding state, the main body

ECU transmits a signal to cause the horns to sound at 0.4 second intervals.

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK HORN ASSEMBLY

(a) Press the horn switch and check if the vehicle horns sound normally.

OK:

Vehicle horns sound normally.

NG

GO TO HORN SYSTEM

THEFT DETERRENT: THEFT DETERRENT SYSTEM: Horn Circuit; ...

OK

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN

IN PROBLEM SYMPTOMS TABLE

THEFT DETERRENT: THEFT DETERRENT SYSTEM: Horn Circuit; ...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002ZD100MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: THEFT DETERRENT: THEFT DETERRENT SYSTEM: Security Horn Circuit; 2015 MY Tundra [08/2014 -        ]

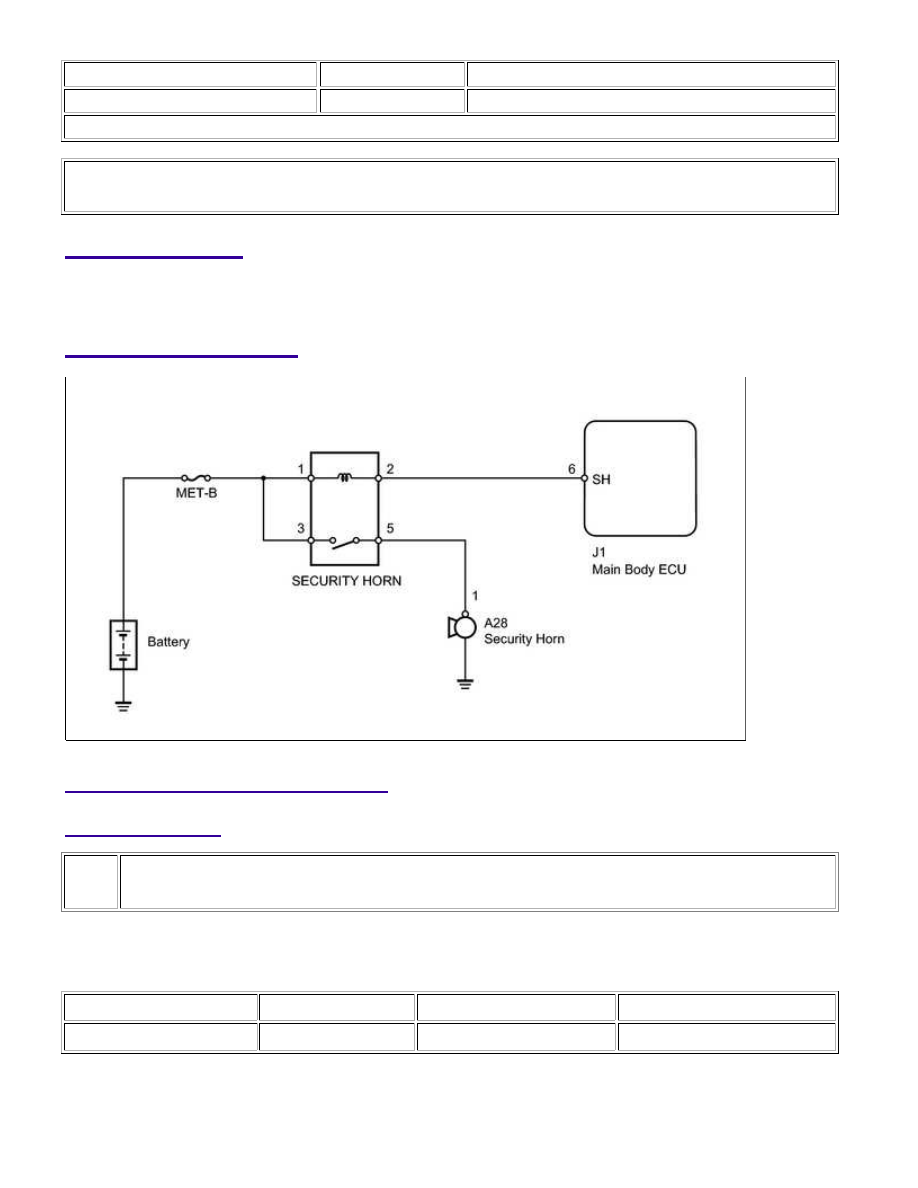

Security Horn Circuit

DESCRIPTION

When the theft deterrent system is operating, the main body ECU outputs a signal continuously at 0.4

second intervals, causing the security horn to sound.

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

PERFORM ACTIVE TEST USING TECHSTREAM (SECURITY HORN)

(a) Operate the Techstream according to the steps on the display and select "Active Test".

Main Body

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Security Horn

Security horn

ON/OFF

-

OK:

Security horn operates normally.

THEFT DETERRENT: THEFT DETERRENT SYSTEM: Security Horn ...
