6.6 U

Doc ID: RM000002ZD7009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: THEFT DETERRENT: THEFT DETERRENT SYSTEM: DATA LIST / ACTIVE TEST; 2015 MY Tundra [08/2014 -

       ]

DATA LIST / ACTIVE TEST

1. DATA LIST

HINT:

NOTICE:

In the table below, the values listed under "Normal Condition" are reference values. Do not depend solely

on these reference values when deciding whether a part is faulty or not.

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / Main Body / Data List.

(e) According to the display on the Techstream, read the "Data List".

Main Body

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

Hood Courtesy Switch

Engine hood courtesy switch / ON or

OFF

ON: Engine hood is open

OFF: Engine hood is closed

-

IG SW

Ignition switch / ON or OFF

ON: Ignition switch ON

OFF: Ignition switch off

-

Glass Break Sensor

Detection*

Glass breakage sensor detection / ON

or OFF

ON: Glass breakage sensor

ON

OFF: Glass breakage

sensor OFF

-

HINT:

*: w/ Glass Breakage Sensor

2. ACTIVE TEST

HINT:

Using the Techstream to perform Active Tests allows relays, VSVs, actuators and other items to be operated

without removing any parts. This non-intrusive functional inspection can be very useful because intermittent
operation may be discovered before parts or wiring is disturbed. Performing Active Tests early in
troubleshooting is one way to save diagnostic time. Data List information can be displayed while performing
Active Tests.

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch ON.

THEFT DETERRENT: THEFT DETERRENT SYSTEM: DATA LIST /...

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / (desired system) /Active Test.

(e) According to the display on the Techstream, perform the "Active Test".

Main body

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Security Horn

Security horn

ON/OFF

-

Security Indicator

Security indicator

ON/OFF

-

Immobiliser

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Security Indicator

Security indicator

ON/OFF

-

THEFT DETERRENT: THEFT DETERRENT SYSTEM: DATA LIST /...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002ZD0009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: THEFT DETERRENT: THEFT DETERRENT SYSTEM: Engine Hood Courtesy Switch Circuit; 2015 MY Tundra

[08/2014 -        ]

Engine Hood Courtesy Switch Circuit

DESCRIPTION

The engine hood courtesy switch is built into the hood lock. This switch turns on when the engine hood is

opened and turns off when the engine hood is closed.

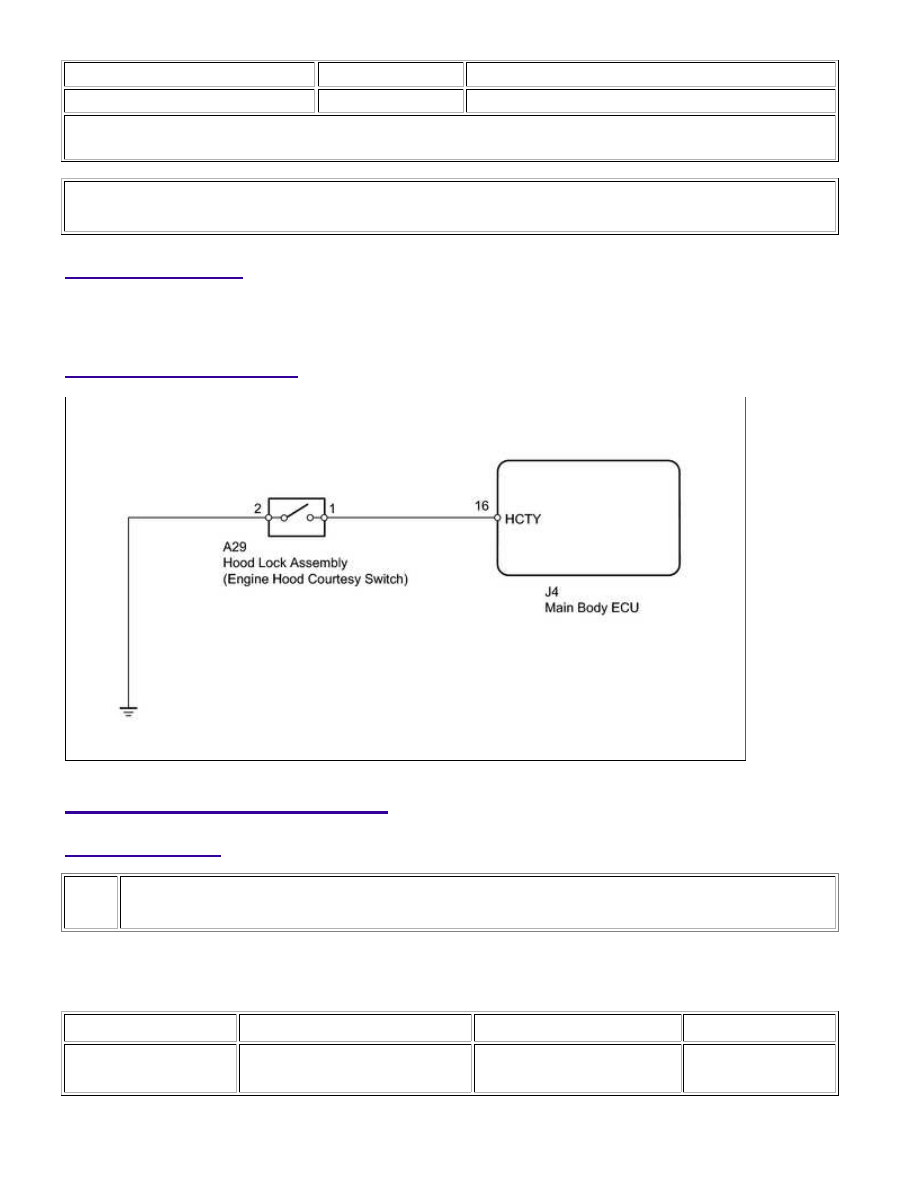

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

READ VALUE USING TECHSTREAM (ENGINE HOOD COURTESY SWITCH)

(a) Using the Techstream, read the Data List.

Main Body

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC NOTE

Hood Courtesy Switch

Engine hood courtesy switch /

ON or OFF

ON: Engine hood is open

OFF: Engine hood is closed

-

OK:

THEFT DETERRENT: THEFT DETERRENT SYSTEM: Engine Hood C...

OK

ON (engine hood is open) appears on screen.

NG

GO TO STEP 2

OK

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN

IN PROBLEM SYMPTOMS TABLE

2.

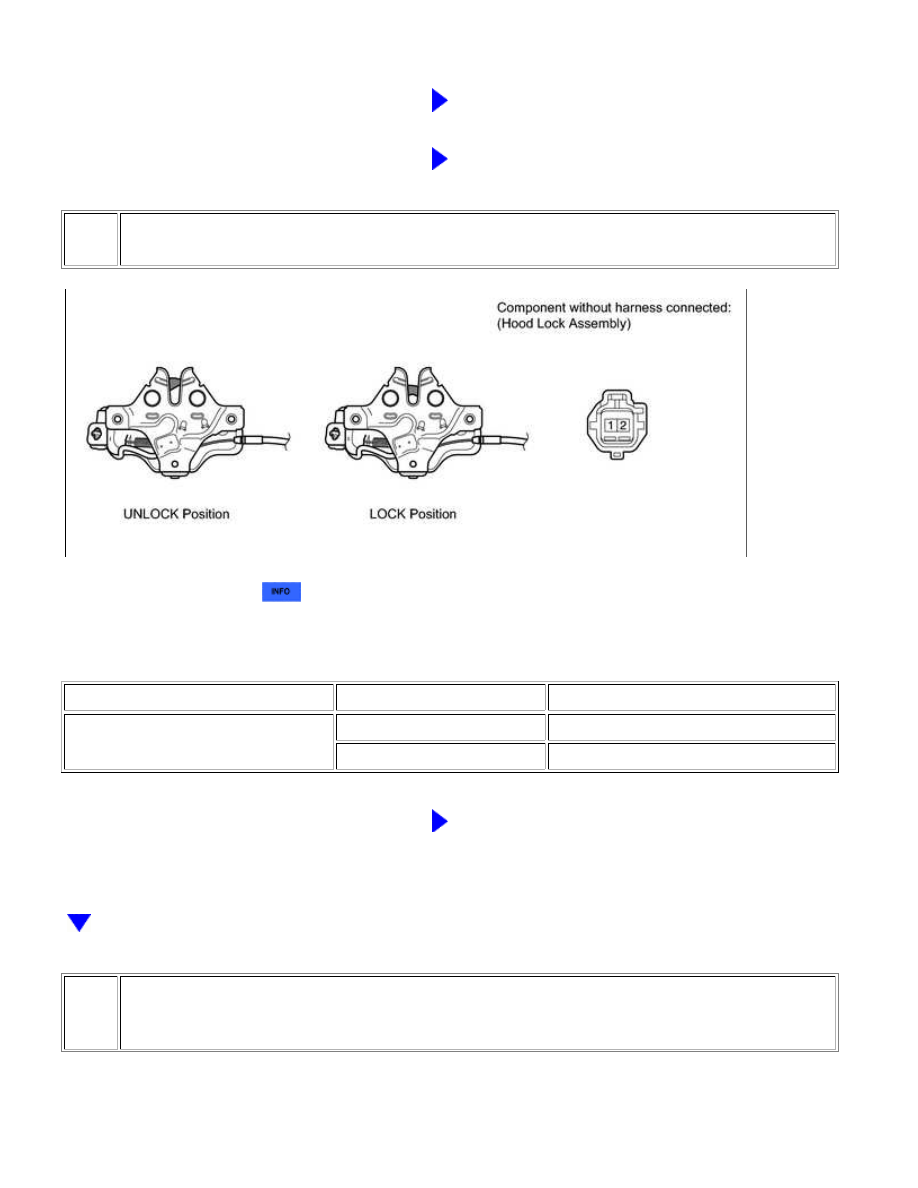

INSPECT HOOD LOCK ASSEMBLY (ENGINE HOOD COURTESY SWITCH)

(a) Remove the hood lock



.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

UNLOCK position

Below 1 Ω

LOCK position

10 kΩ or higher

NG

REPLACE HOOD LOCK ASSEMBLY (ENGINE HOOD

COURTESY SWITCH)

3.

CHECK HARNESS AND CONNECTOR (MAIN BODY ECU - ENGINE HOOD COURTESY
SWITCH AND BODY GROUND)
