Title: THEFT DETERRENT: THEFT DETERRENT SYSTEM: TERMINALS OF ECU; 2015 MY Tundra [08/2014 -        ]

TERMINALS OF ECU

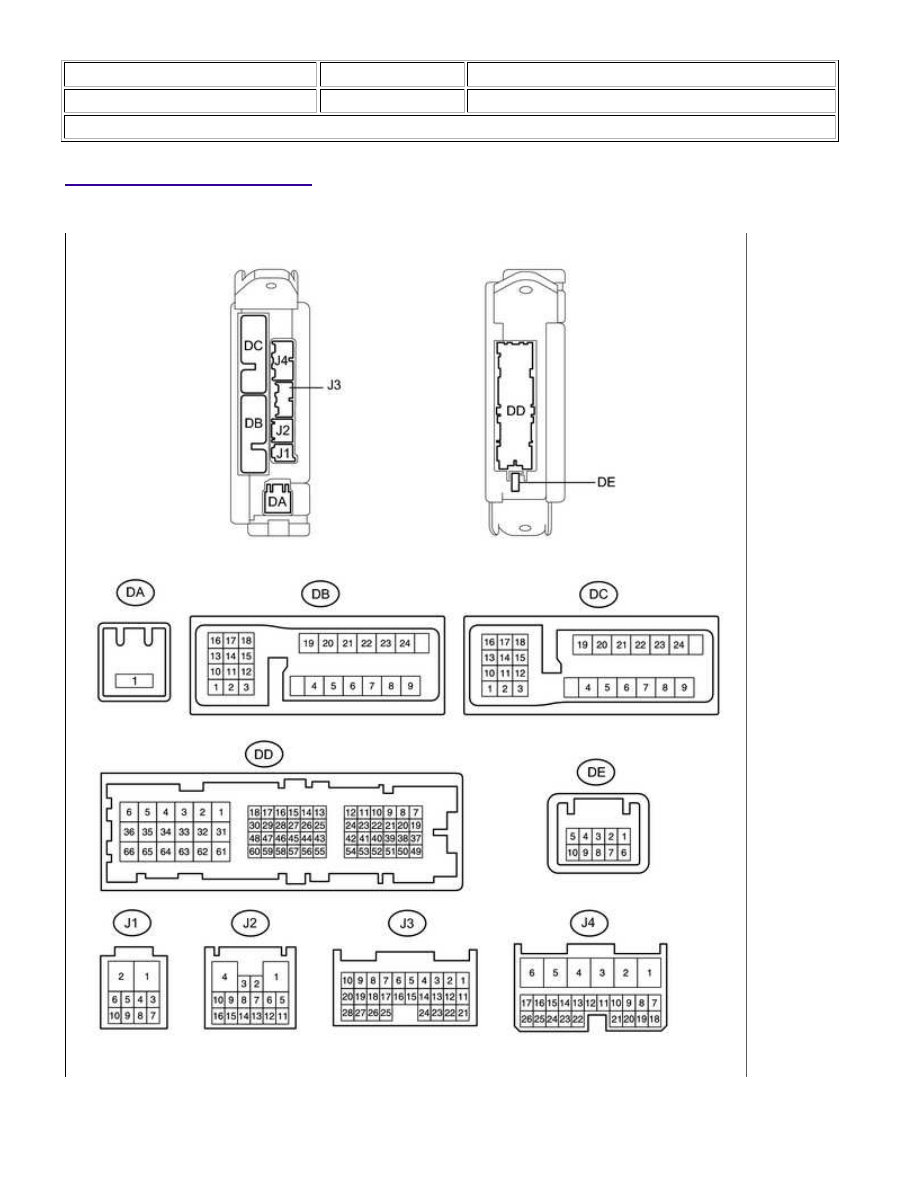

1. CHECK MAIN BODY ECU (DRIVER SIDE JUNCTION BLOCK)

(a) Disconnect the DA, DB, and J4 ECU connectors.

THEFT DETERRENT: THEFT DETERRENT SYSTEM: TERMINALS ...

(b) Measure the voltage and resistance according to the value(s) in the table below.

TERMINAL NO.

(SYMBOLS)

WIRING

COLOR

TERMINAL DESCRIPTION

CONDITION

SPECIFIED

CONDITION

DA-1 (ACC) - Body

ground

B - Body

ground

ACC power supply

Always

11 to 14 V

DA-1 (IG) - Body ground

B - Body

ground

IG power supply

Always

11 to 14 V

DA-1 (ALTB) - Body

ground

B - Body

ground

+B power supply

Always

11 to 14 V

DB-13 (BECU) - Body

ground

GR - Body

ground

BECU power supply

Always

11 to 14 V

DB-21 (GND1) - Body

ground

B - Body

ground

Body ground

Always

Below 1 Ω

DB-21 (GND2) - Body

ground

B - Body

ground

Body ground

Always

Below 1 Ω

J4-16 (HCTY) - Body

ground

V - Body

ground

Engine hood courtesy switch

signal

Engine hood

closed

10 kΩ or higher

Engine hood

open

Below 1 Ω

If the result is not as specified, there may be a malfunction on the wire harness side.

(c) Reconnect the DA, DB and J4 ECU connectors.

(d) Measure the voltage according to the value(s) in the table below.

TERMINAL NO.

(SYMBOLS)

WIRING

COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

J1-4 (IND) -

Body ground

P - Body

ground

Security indicator

signal

Security indicator illuminates

(illuminates only for 60 sec. in alarm

sounding state (it is blinking when system

is in armed state))

3 to 5 V

J1-6 (SH) - Body

ground

W - Body

ground

Security horn signal

Armed state

Below 1 V

Security horn is sounding

(theft deterrent system is in alarm

sounding state)

Pulse

generation

J2-4 (HAZ) -

Body ground

BE - Body

ground

Hazard warning light

signal

Armed state

Below 1 V

System is in alarm sounding state

Pulse

generation

J4-17 (GBS)* -

Body ground

L - Body

ground

Glass breakage

sensor ECU signal

Armed state

Below 1 V

Glass breakage sensor ECU signal system

is in alarm sounding state

Pulse

generation

DB-1 (HORN) -

Body ground

V - Body

ground

Horn signal

(low pitched and

high pitched)

Armed state

Below 1 V

Horn is sounding

11 to 14 V

THEFT DETERRENT: THEFT DETERRENT SYSTEM: TERMINALS ...

HINT:

*: w/ Glass Breakage Sensor

If the result is not as specified, there may be a malfunction on the wire harness side, or the glass breakage

sensor ECU may have a malfunction.

THEFT DETERRENT: THEFT DETERRENT SYSTEM: TERMINALS ...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000002ZD5009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: THEFT DETERRENT: THEFT DETERRENT SYSTEM: DTC CHECK / CLEAR; 2015 MY Tundra [08/2014 -        ]

DTC CHECK / CLEAR

1. CHECK DTC

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / Main Body / Trouble Codes.

(e) Read the DTCs.

2. CLEAR DTC

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / Main Body / Trouble Codes.

(e) Erase the DTCs.
