Toyota Tundra (2015 year). Manual - part 3123

Last Modified: 9-16-2014

6.6 J

Doc ID: RM0000030E9009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: THEFT DETERRENT: THEFT DETERRENT SYSTEM: ECU Power Source Circuit; 2015 MY Tundra [08/2014 -

       ]

ECU Power Source Circuit

DESCRIPTION

This circuit provides power to operate the main body ECU.

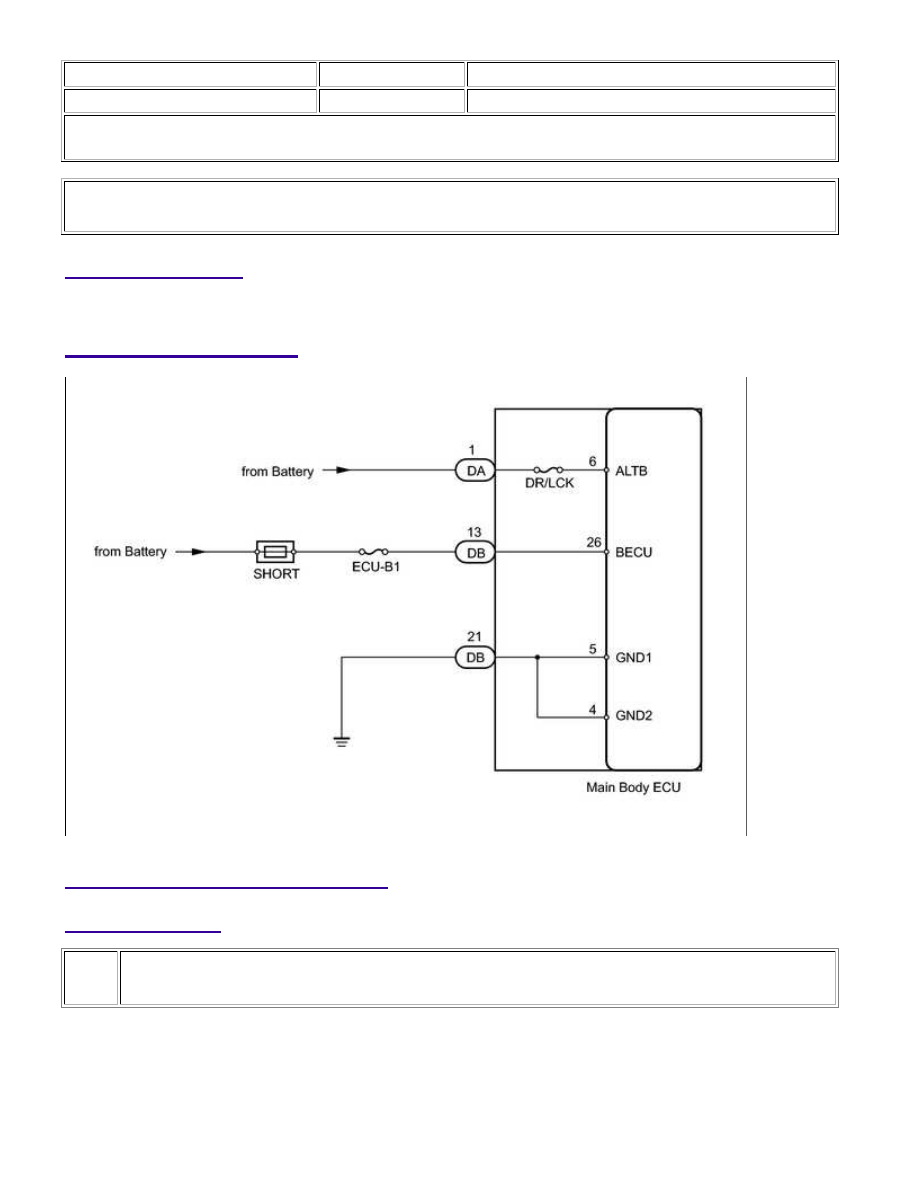

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

INSPECT FUSE (DR/LCK, ECU-B1)

(a) Remove the DR/LCK fuse from the main body ECU.

(b) Remove the ECU-B1 fuse from the engine room junction block unit B.

(c) Measure the resistance according to the value(s) in the table below.

THEFT DETERRENT: THEFT DETERRENT SYSTEM: ECU Power So...

OK

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

DR/LCK fuse

Always

Below 1 Ω

ECU-B1 fuse

NG

REPLACE FUSE

2.

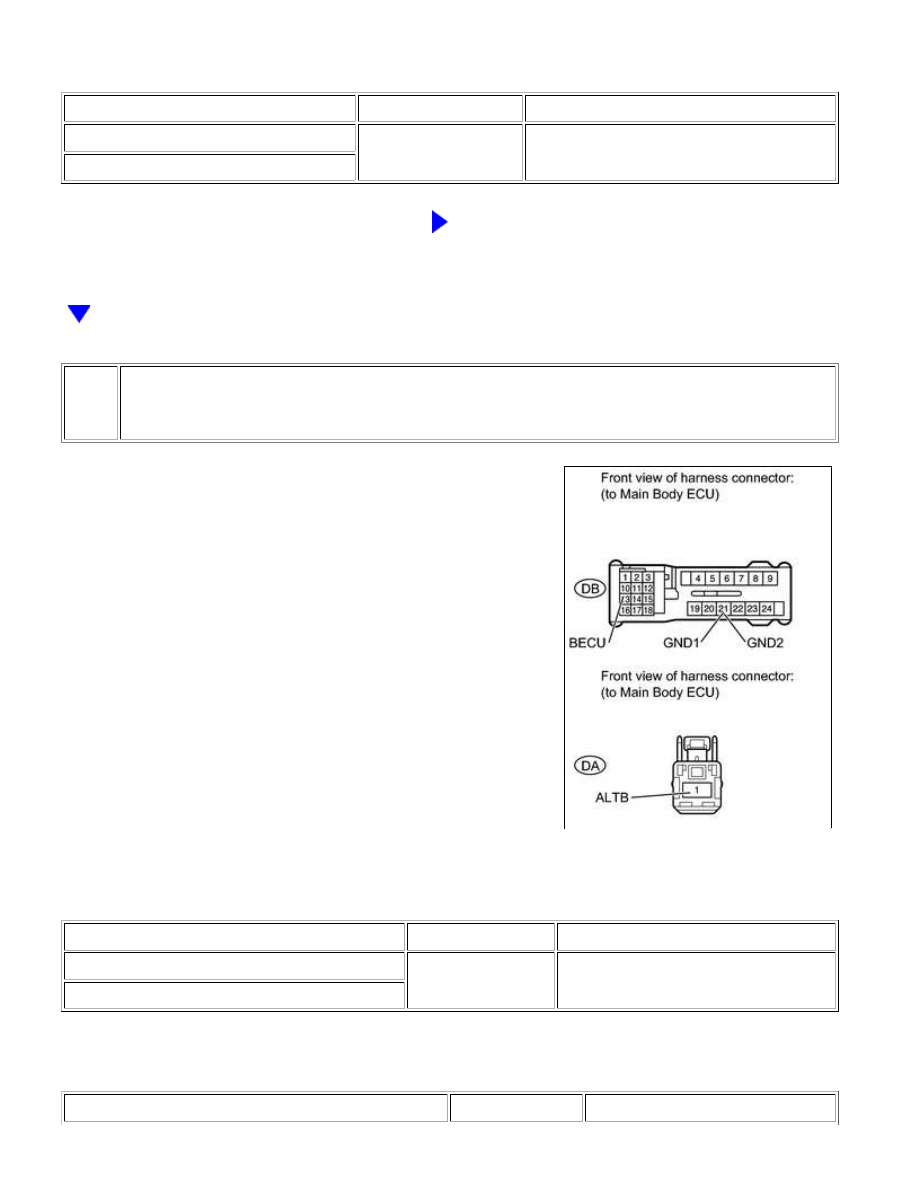

CHECK HARNESS AND CONNECTOR (MAIN BODY ECU - BATTERY AND BODY
GROUND)

(a) Disconnect the DA and DB main body ECU connectors.

(b) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

DB-13 (BECU) - Body ground

Always

11 to 14 V

DA-1 (ALTB) - Body ground

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

THEFT DETERRENT: THEFT DETERRENT SYSTEM: ECU Power So...

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

DB-21 (GND1, GND2) - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN

IN PROBLEM SYMPTOMS TABLE

THEFT DETERRENT: THEFT DETERRENT SYSTEM: ECU Power So...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000030X5009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: THEFT DETERRENT: THEFT WARNING ECU: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

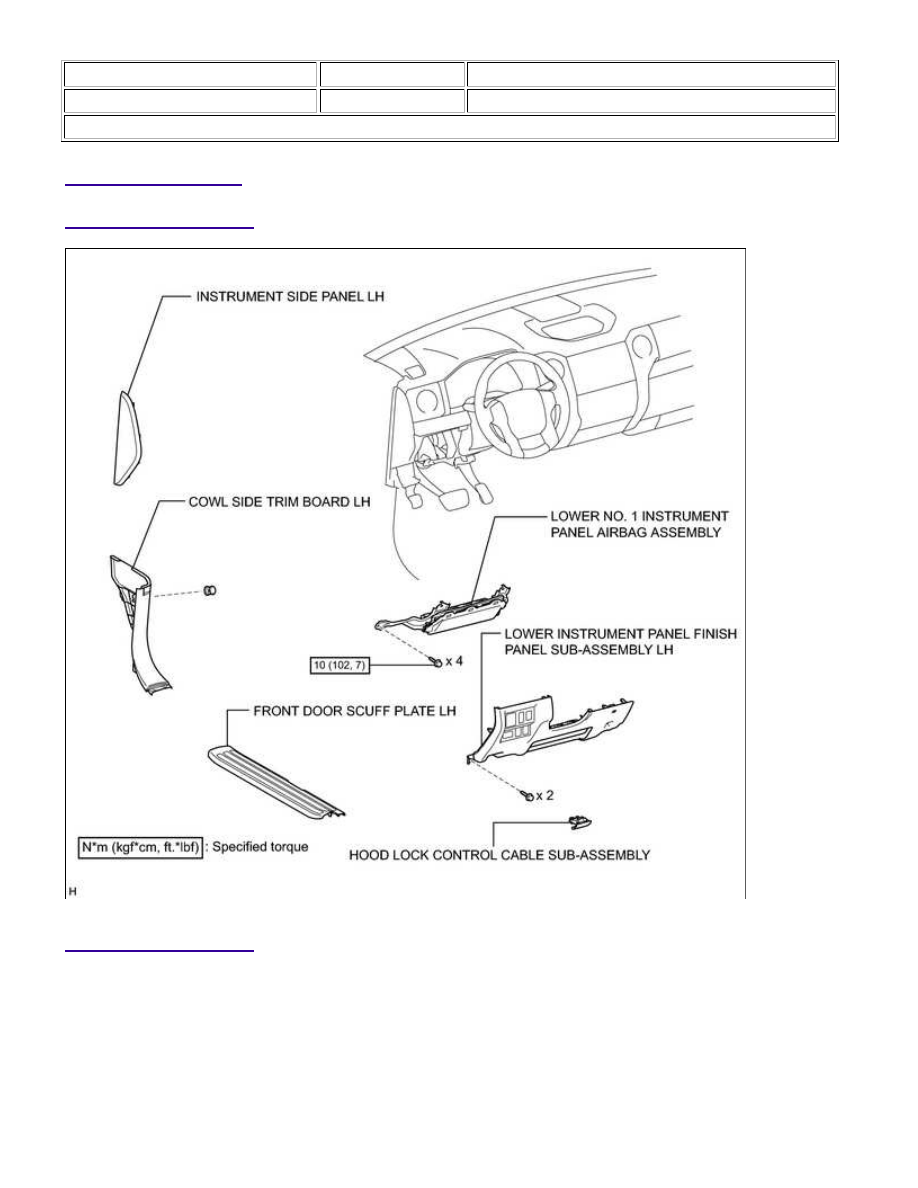

ILLUSTRATION

ILLUSTRATION

THEFT DETERRENT: THEFT WARNING ECU: COMPONENTS; 201...
