LG

Light Green

SB

Sky Blue

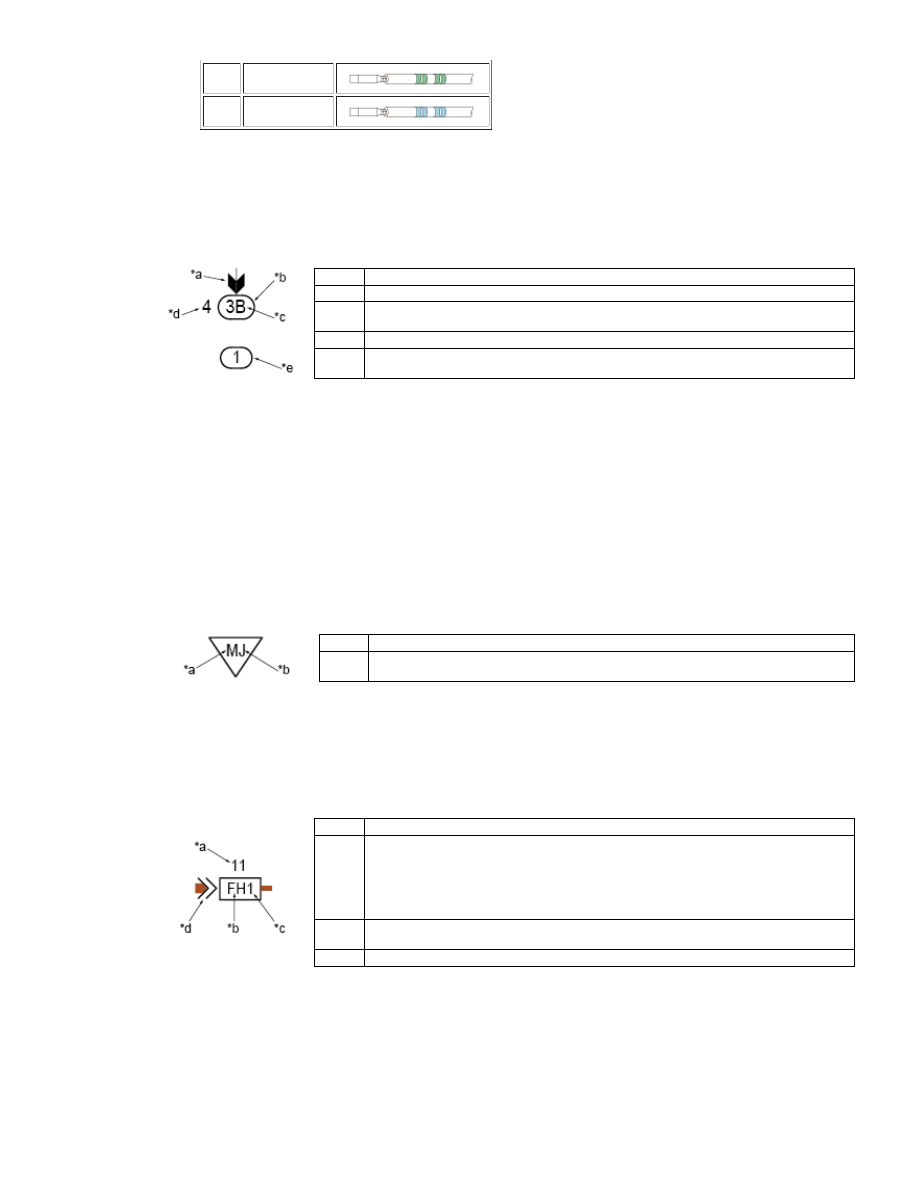

[E]: Junction Block Connector Code

Indicates the codes for the connectors connected to the Junction Blocks.

HINT:

Refer to the "Location & Routing" for the shape.

Junction Block Connector

*a

Indicates the Junction Block code/number.

*c

Indicates the terminal number.

*e

If there is only a number inside, it indicates that this is a relay block,
fuse block or other.

[F]: Switch

A single switch is indicated normally open.

HINT:

[G]: Ground Point Code

Indicates the ground point.

HINT:

Refer to "Location and Routing" for the locations.

Ground point code

*a

Indicates the wire harness which is connected to the ground point.

*b

An alphabetical code is used to distinguish the ground point.
For example, "MJ" indicates that wire "M" is connected to point "J".

[H]: Wire and Wire Connector Code

Indicates the code for the connectors which are used to join two wire harnesses.

HINT:

*a

Indicates the terminal number.

*b

*c

*d

Indicates that this is a male connector.

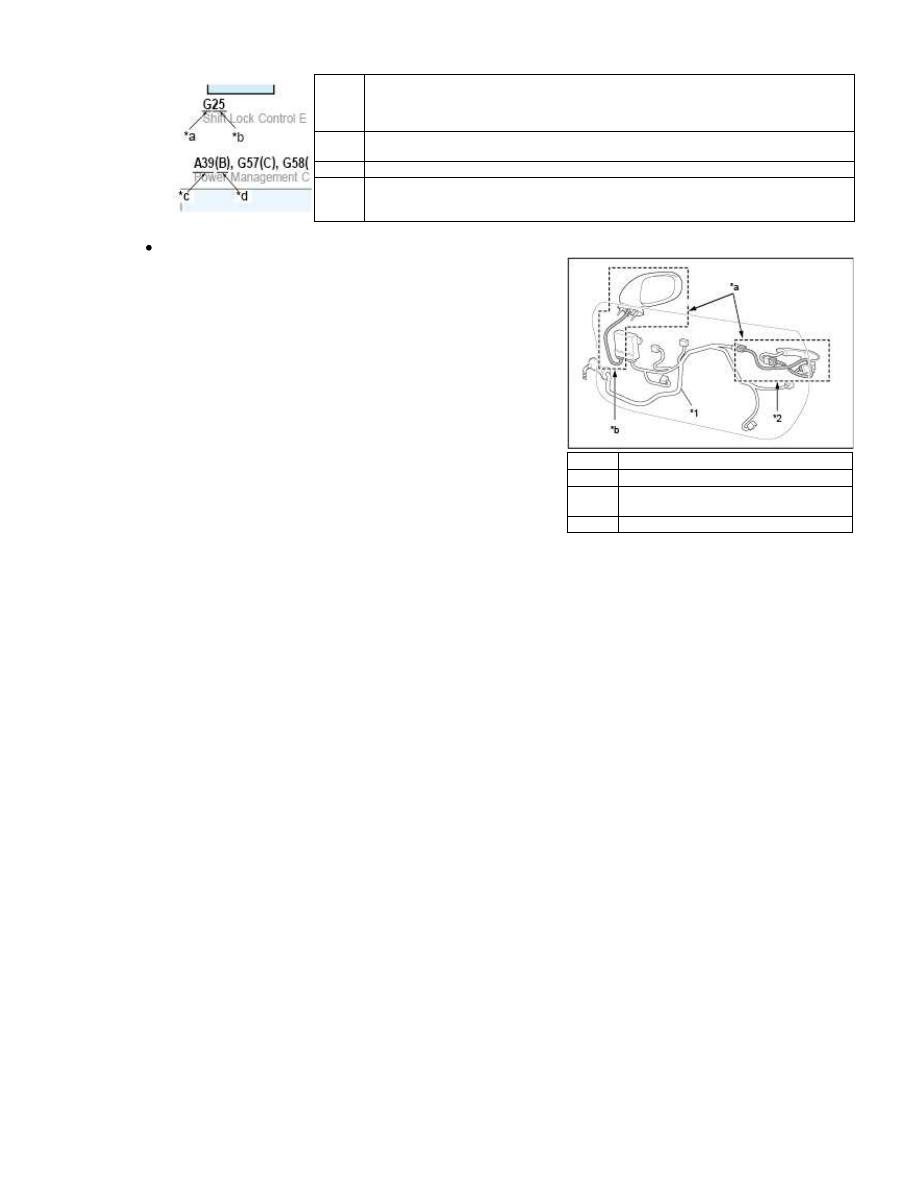

[I]: Terminal No.

Indicates the part name and the code for the connector which is connected to the part.

HINT:

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

Part connector

*a

Connector code

*d

Distinguishes the connector when there are multiple number of
connectors connected to the part or when there are multiple types of
connectors for different specifications.

The information in this manual is about the wire
harnesses. Information about component and assembly
parts is for reference, but in some cases this reference
information might not be included or might differ from
the actual vehicle.
When inspecting or repairing a vehicle, refer to the

relevant Repair Manual.

Example:Front right door

*1

Wire harness

*2

Component parts

*a

When inspecting or repairing,
refer to the Repair Manual.

*b

Assembly parts

Location & Routing

Indicates where the wire harness and connecters are located for each vehicle section. Also indicates

the ground point and each connector code.
(The connector code is the same as the code used in the "System Circuit".)

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

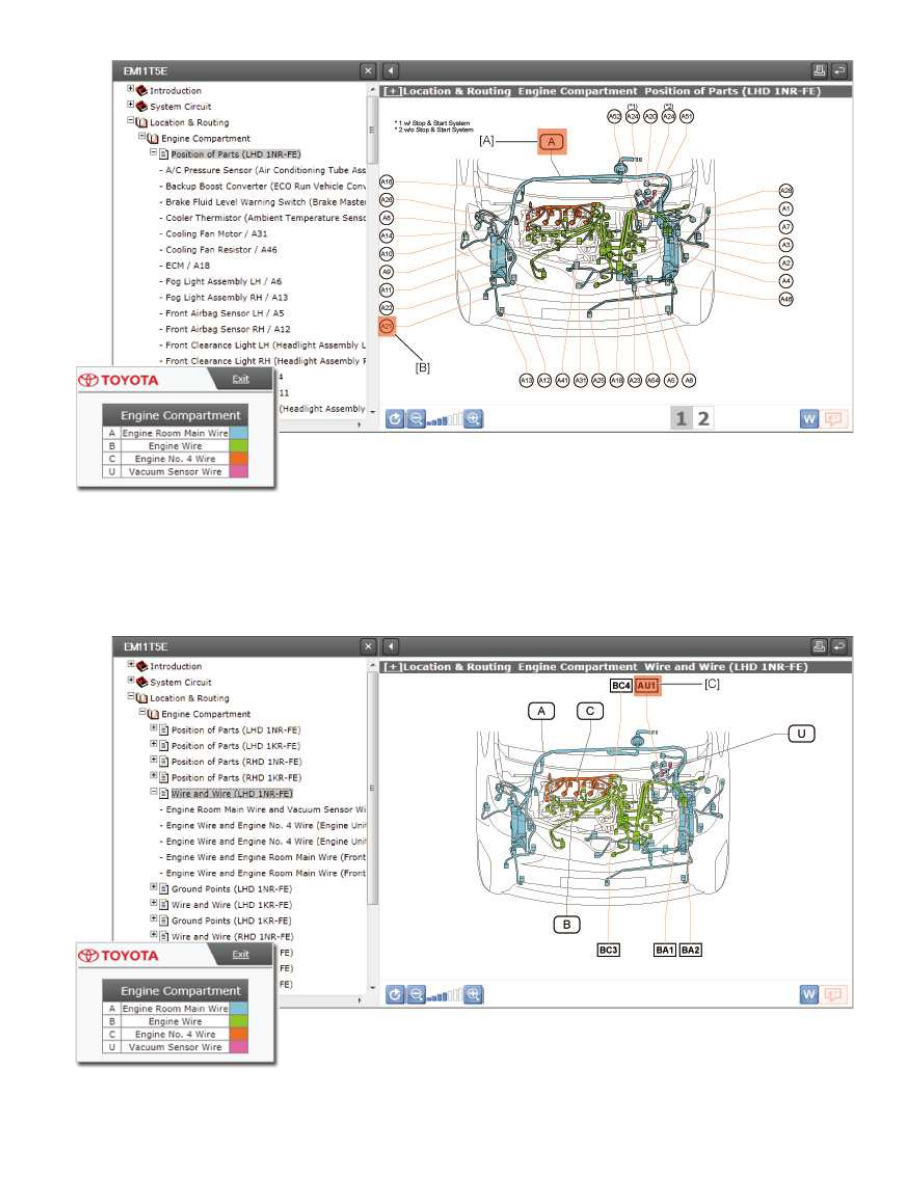

[A]: Wire Harness Code

Each wire harness is represented by a code. Wire harness codes are used in the parts codes,
connector codes, wire and wire connector codes, and ground point codes as the initial character.

[B]: Part Connector Code

Indicates the code for the connector which is connected to the part.

[C]: Wire and Wire Connector Code

Indicates the code for the connectors which are used to join two wire harnesses.

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

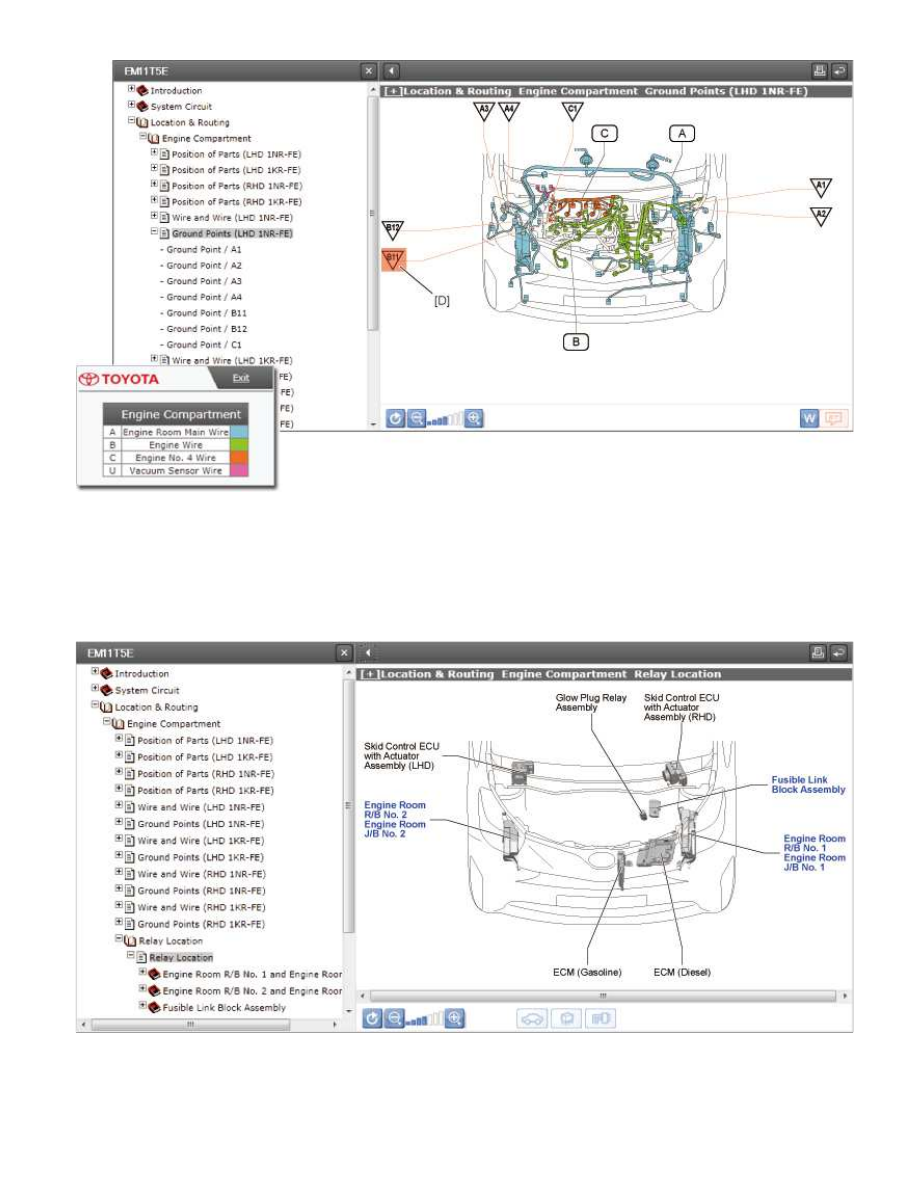

[D]: Ground Point Code

Indicates the ground point.

b. Relay Location

Indicates where a relay, Relay Block (R/B), Junction Block (J/B), Fusible Link (F/L), ECU, and
others are located.

c. Junction Block (J/B) / Relay Block (R/B) / Inner Circuit

Indicates the connectors, relays, and fuses which are connected to the Junction Blocks (J/B) and
others. Also indicates the inner circuits.
