Toyota Tundra (2015 year). Manual - part 3105

Last Modified: 9-16-2014

6.6 N

Doc ID: RM000002Y1N00LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: STEERING PAD: DISPOSAL; 2015 MY Tundra [08/2014 -        ]

DISPOSAL

CAUTION:

1. PRECAUTION

CAUTION:

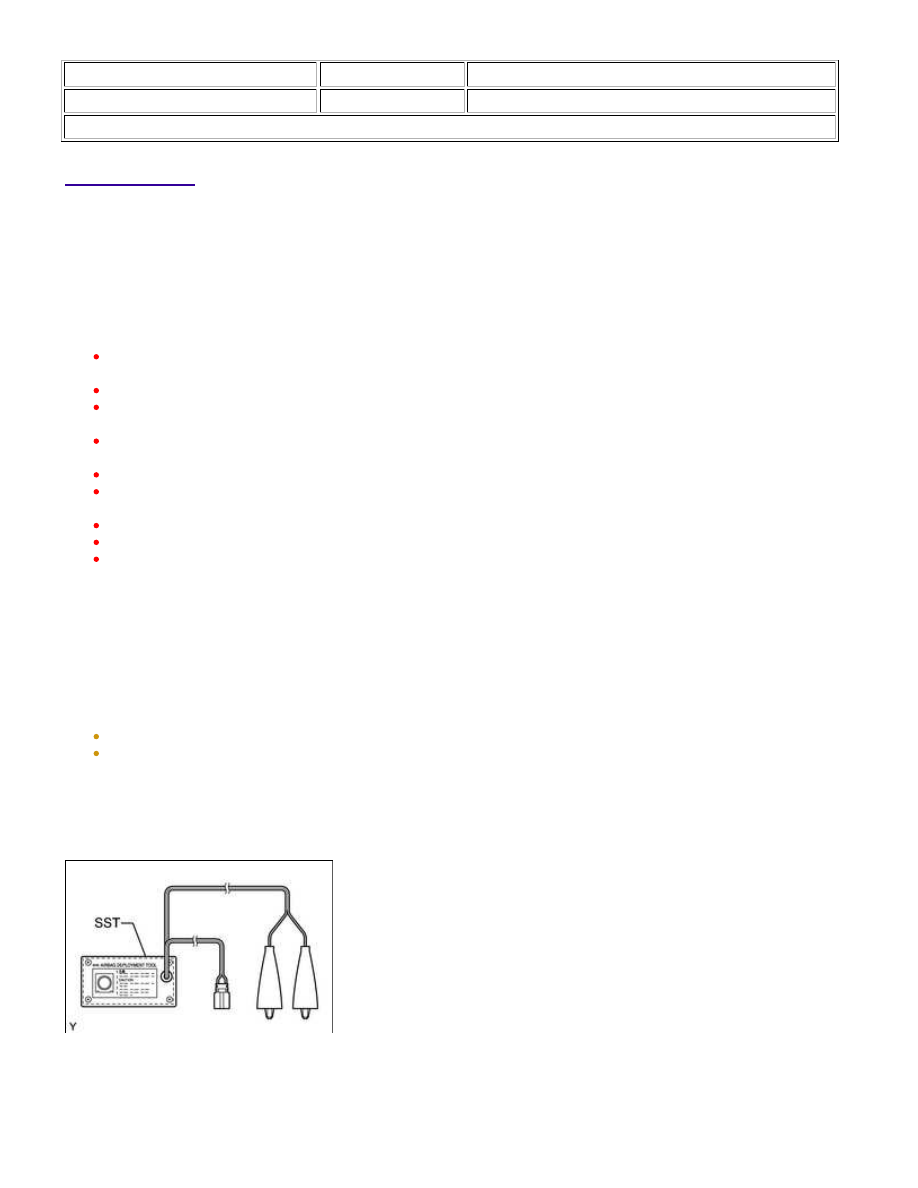

2. DISPOSE OF STEERING PAD (When Installed in Vehicle)

NOTICE:

Prepare a battery as the power source to deploy the airbag.

SUPPLEMENTAL RESTRAINT SYSTEM: STEERING PAD: DISPOSAL...

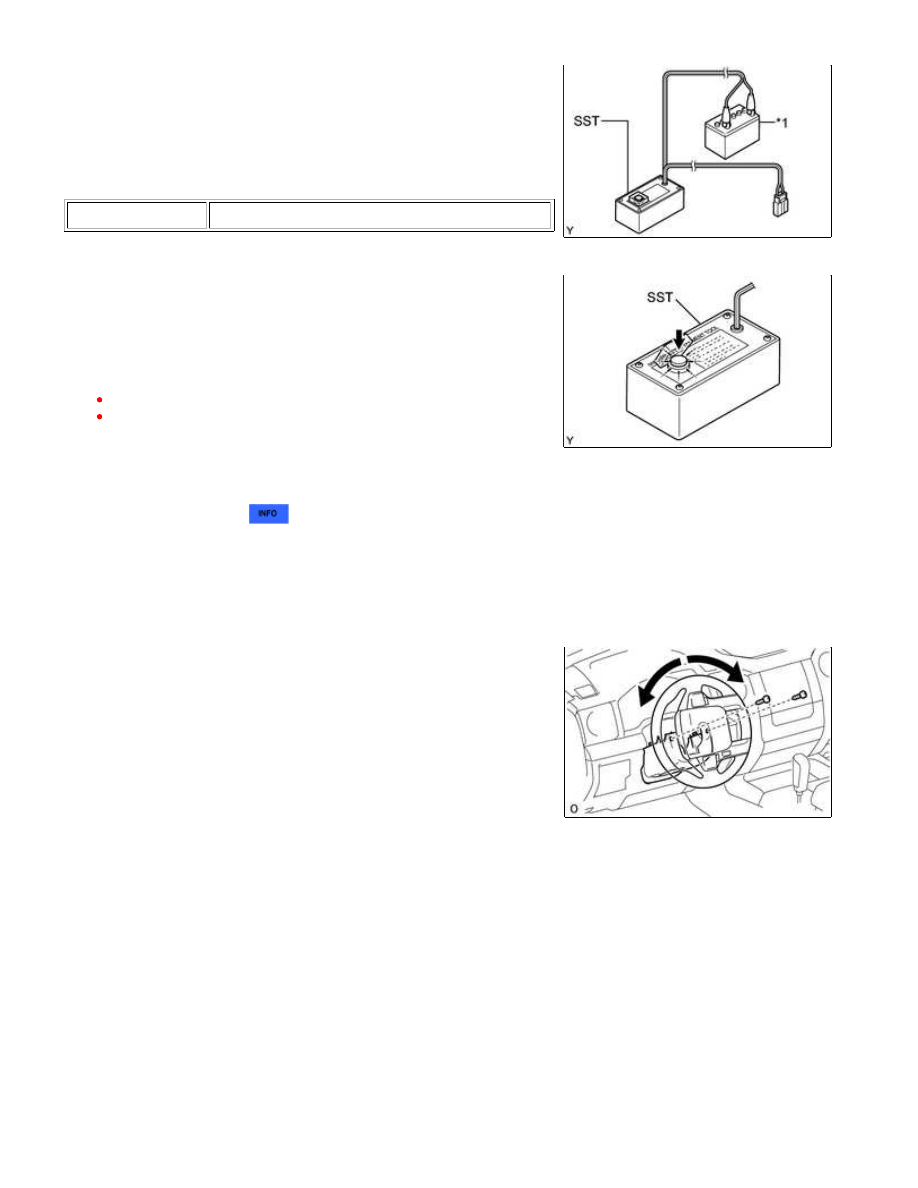

(1) Connect SST to the battery.

terminal.

Text in Illustration

*1

Battery

SST activation switch comes on.

CAUTION:

Do not connect the yellow SST connector to the airbag.
If the LED comes on when the activation switch is not being
pressed, SST is malfunctioning. Replace SST.

(3) Disconnect SST from the battery.

(b) Read the precaution



.

(c) Disconnect the cable from the negative (-) battery terminal.

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

(d) Remove the lower steering column cover.

(1) While turning the steering wheel assembly to the right and

left, remove the 2 screws and lower steering column cover.

SUPPLEMENTAL RESTRAINT SYSTEM: STEERING PAD: DISPOSAL...

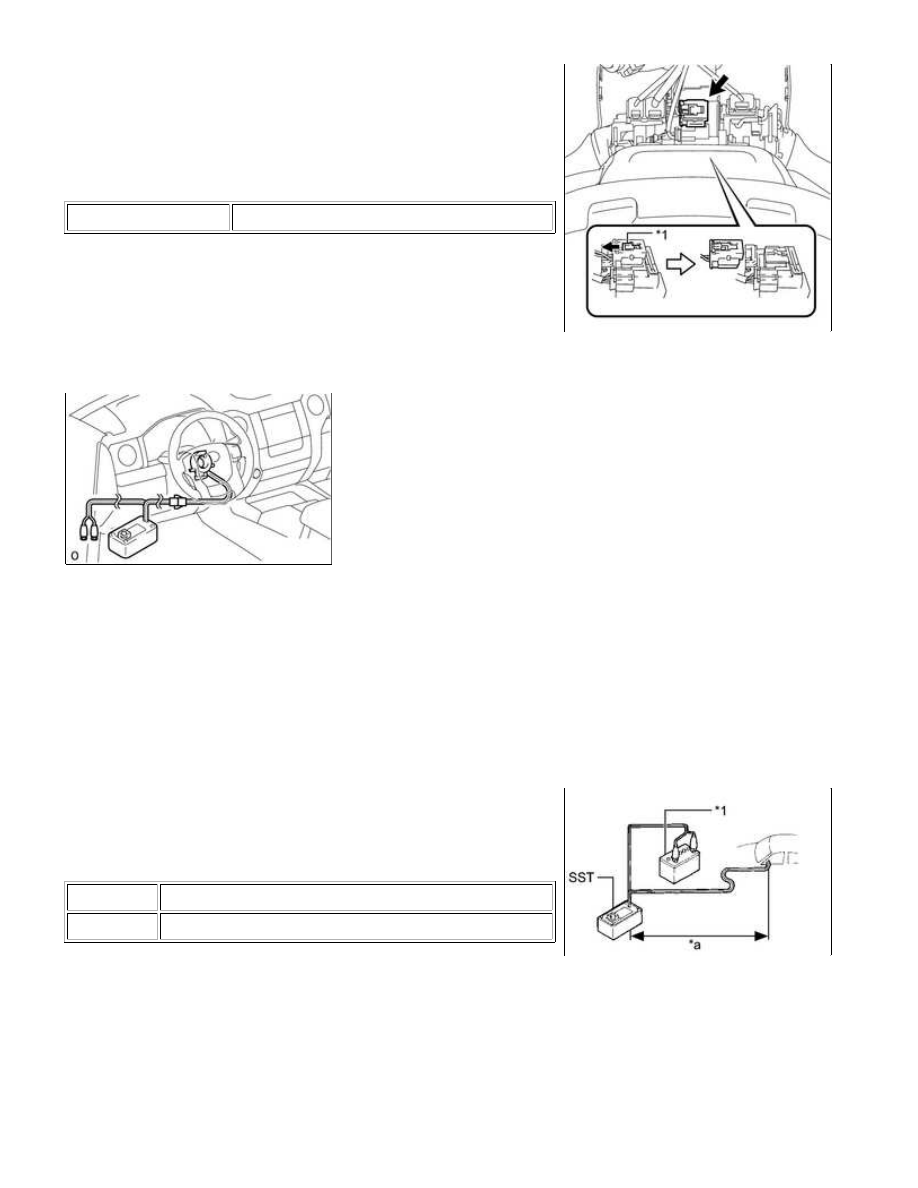

(e) Disconnect the yellow airbag connector from the spiral cable.

(1) Slide the slider to release the lock, and then disconnect the

connector.

Text in Illustration

*1

Slider

NOTICE:

When disconnecting any airbag connector, take care not to

damage the airbag wire harness.

(f) Install SST.

CAUTION:

Check that there is no looseness in the steering wheel assembly and steering pad.

SST: 09082-00780

NOTICE:

*1

Battery

*a

10 m or more

(3) While maintaining sufficient clearance for the SST wire harness in the front side window, close all doors

Take care not to damage the SST wire harness.

(-) battery terminal.

(g) Deploy the airbag.

CAUTION:

Before deployment, make sure that no one is near the vehicle.
The steering pad becomes extremely hot when the airbag is deployed, so do not touch it for at least 30
minutes after deployment.
Use gloves and safety glasses when handling a steering pad with a deployed airbag.
Do not apply water etc. to a steering pad with a deployed airbag.
Always wash your hands with water after completing the operation.

HINT:

CAUTION:

Be sure to observe the following procedure when deploying the airbag.

HINT:

Prepare a battery as the power source to deploy the airbag.



.

CAUTION:

Before removing the steering pad, wait at least 90 seconds after turning the ignition switch off and
disconnecting the cable from the negative (-) battery terminal.
When storing the steering pad, keep the airbag deployment side facing upward.

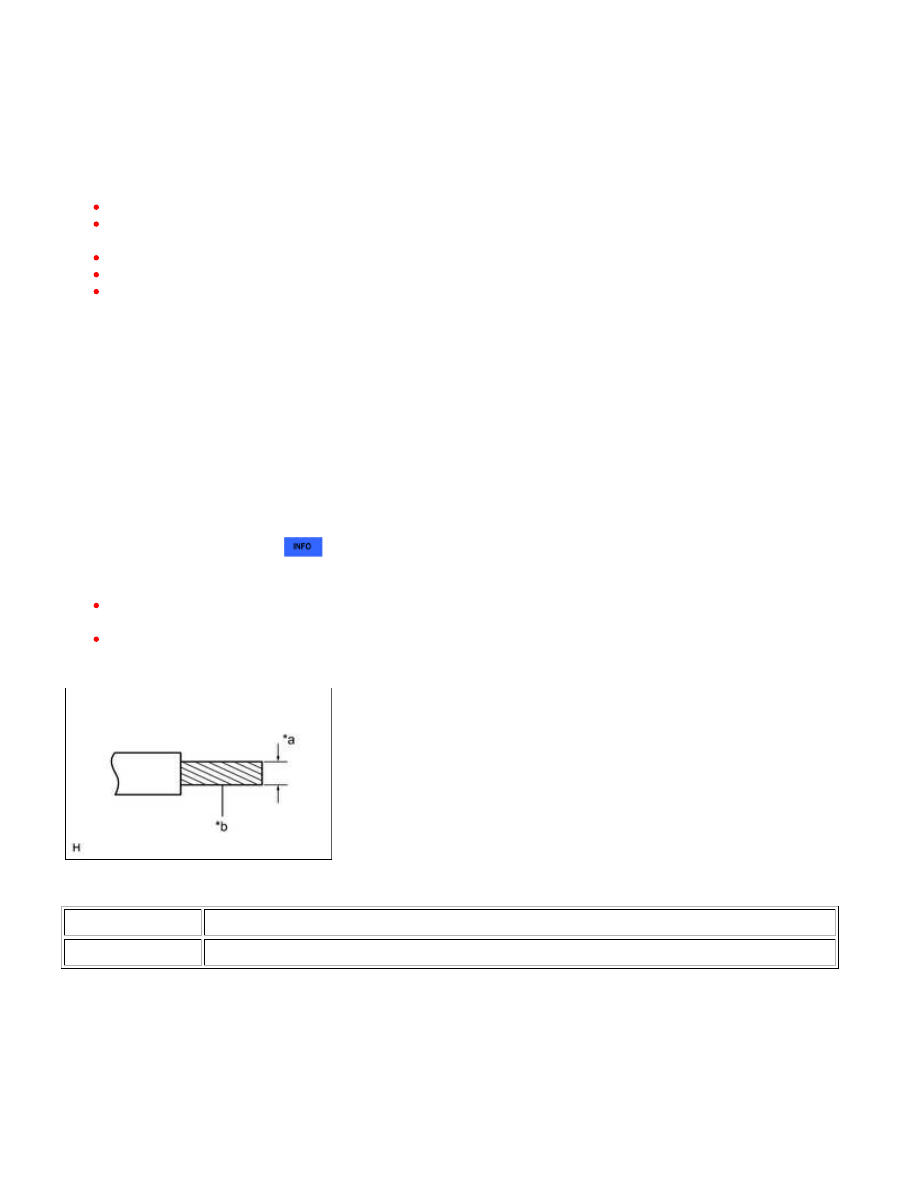

(c) Using a service-purpose wire harness for the vehicle, tie down the steering pad to an unneeded wheel.

Text in Illustration

*a

Wire Diameter

*b

Stripped Wire

Wire:

2

 (0.0019 in.

2

 ) or more

CAUTION:

If the wire harness is too thin or an alternative object is used to tie down the steering pad, it may be

snapped by the shock when the airbag is deployed. Always use a wire harness for vehicle use with a cross-
