airbag and seat belt pretensioner activation.

(c) Rotate the spiral cable sub-assembly with steering sensor counterclockwise slowly by hand until it feels

firm.

NOTICE:

Do not turn the spiral cable sub-assembly with steering sensor by the airbag wire harness.

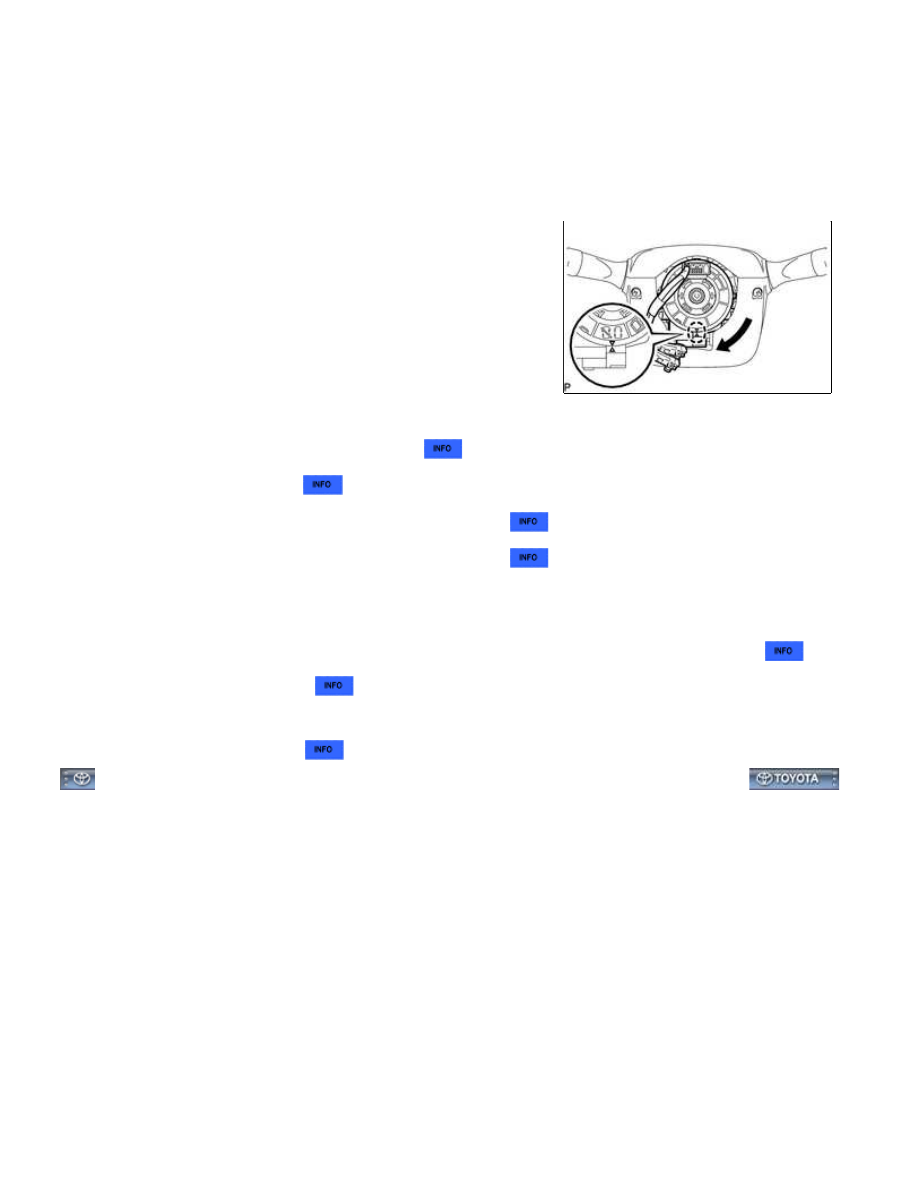

(d) Rotate the spiral cable sub-assembly with steering sensor

clockwise approximately 2.5 turns to align the marks.

NOTICE:

Do not turn the spiral cable sub-assembly with spiral sensor by

the airbag wire harness.

HINT:

The spiral cable sub-assembly with steering sensor will rotate

approximately 2.5 turns to both the left and right from the
center.

5. INSTALL STEERING WHEEL ASSEMBLY

6. INSTALL STEERING PAD

7. INSTALL LOWER NO. 3 STEERING WHEEL COVER

8. INSTALL LOWER NO. 2 STEERING WHEEL COVER

9. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

10. INSPECT STEERING PAD

11. CHECK SRS WARNING LIGHT

(a) Check the SRS warning light



.

SUPPLEMENTAL RESTRAINT SYSTEM: SPIRAL CABLE: INSTALL...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002Y1P00JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

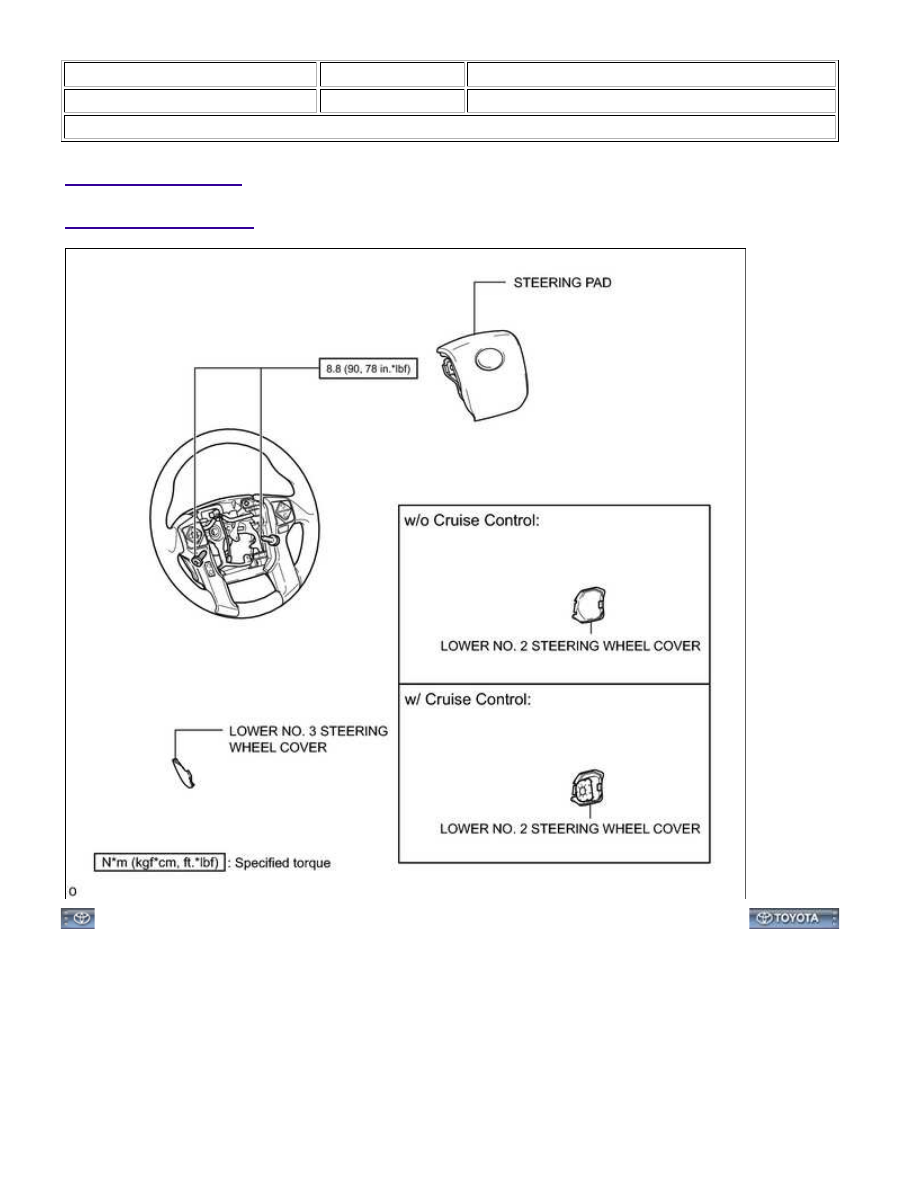

Title: SUPPLEMENTAL RESTRAINT SYSTEM: STEERING PAD: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

SUPPLEMENTAL RESTRAINT SYSTEM: STEERING PAD: COMPO...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002Y1R00NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: STEERING PAD: ON-VEHICLE INSPECTION; 2015 MY Tundra

[08/2014 -        ]

ON-VEHICLE INSPECTION

1. CHECK STEERING PAD (VEHICLE NOT INVOLVED IN COLLISION)

(a) Perform a diagnostic system check



.

(b) With the steering pad installed on the vehicle, perform a visual check. If there are any defects as

mentioned below, replace the steering pad with a new one:

Cuts, minute cracks or marked discoloration on the steering pad top surface or in the grooved portion.

2. CHECK STEERING PAD (VEHICLE INVOLVED IN COLLISION AND AIRBAG HAS NOT

DEPLOYED)

(a) Perform a diagnostic system check



.

(b) With the steering pad removed from the vehicle, perform a visual check. If there are any defects as

mentioned below, replace the steering pad or steering wheel assembly with a new one:

Cuts, small cracks or marked discoloration on the steering pad top surface or in the grooved

portion.

Cracks or other damage to the connectors.

There should be no interference between the steering pad and steering wheel assembly, and the

clearance should be uniform all the way around when the new steering pad is installed on the

steering wheel assembly.

CAUTION:

SUPPLEMENTAL RESTRAINT SYSTEM: STEERING PAD: ON-VEH...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002Y1Q00NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

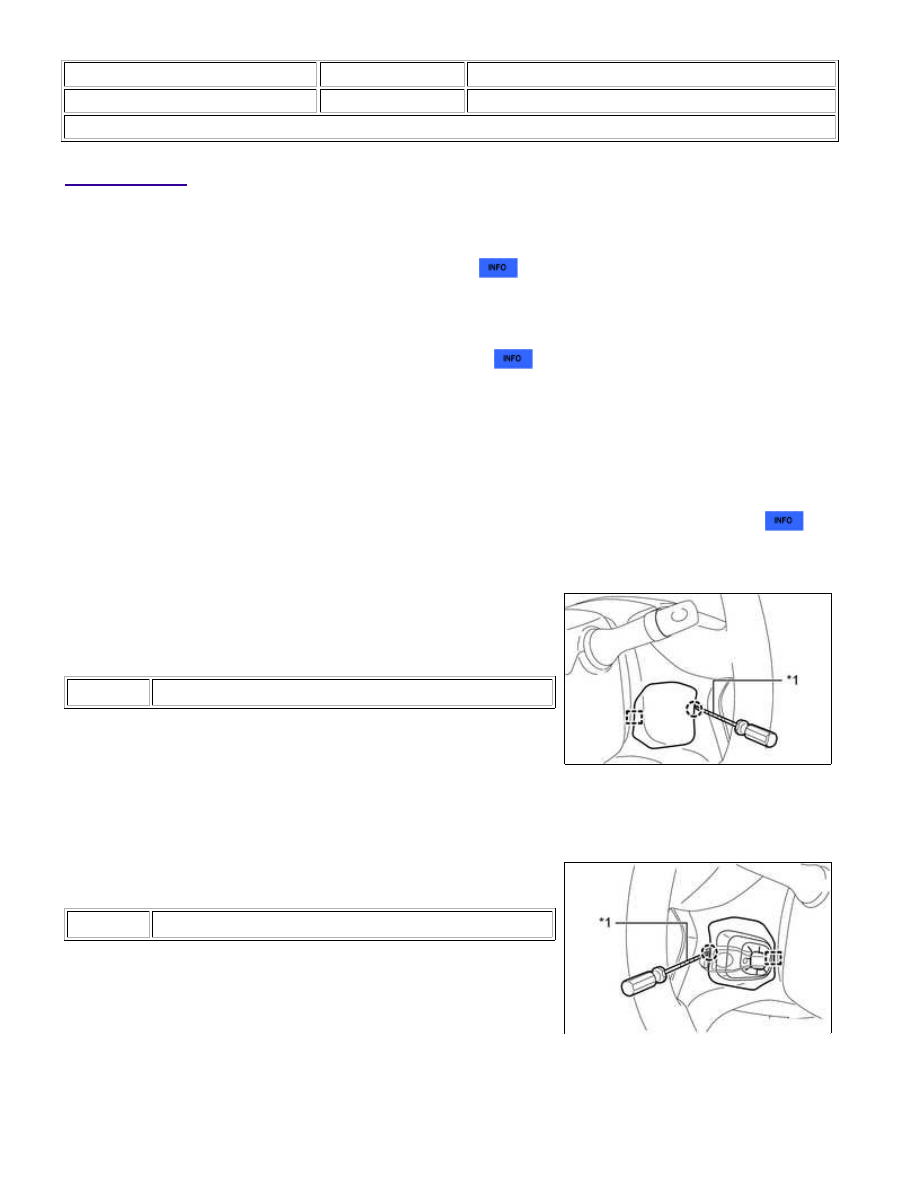

Title: SUPPLEMENTAL RESTRAINT SYSTEM: STEERING PAD: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

CAUTION:

Be sure to read Precaution thoroughly before servicing



.

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

negative (-) battery terminal. Therefore, make sure to read the disconnecting the cable from the negative

(-) battery terminal notices before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3. REMOVE LOWER NO. 3 STEERING WHEEL COVER

(a) Using a screwdriver, detach the claw and guide and remove the

lower No. 3 steering wheel cover.

Text in Illustration

*1

Protective Tape

HINT:

Tape the screwdriver tip before use.

4. REMOVE LOWER NO. 2 STEERING WHEEL COVER

(a) w/ Cruise Control:

Text in Illustration

*1

Protective Tape

(1) Using a screwdriver, detach the claw and guide and remove

the lower No. 2 steering wheel cover.

HINT:

Tape the screwdriver tip before use.
