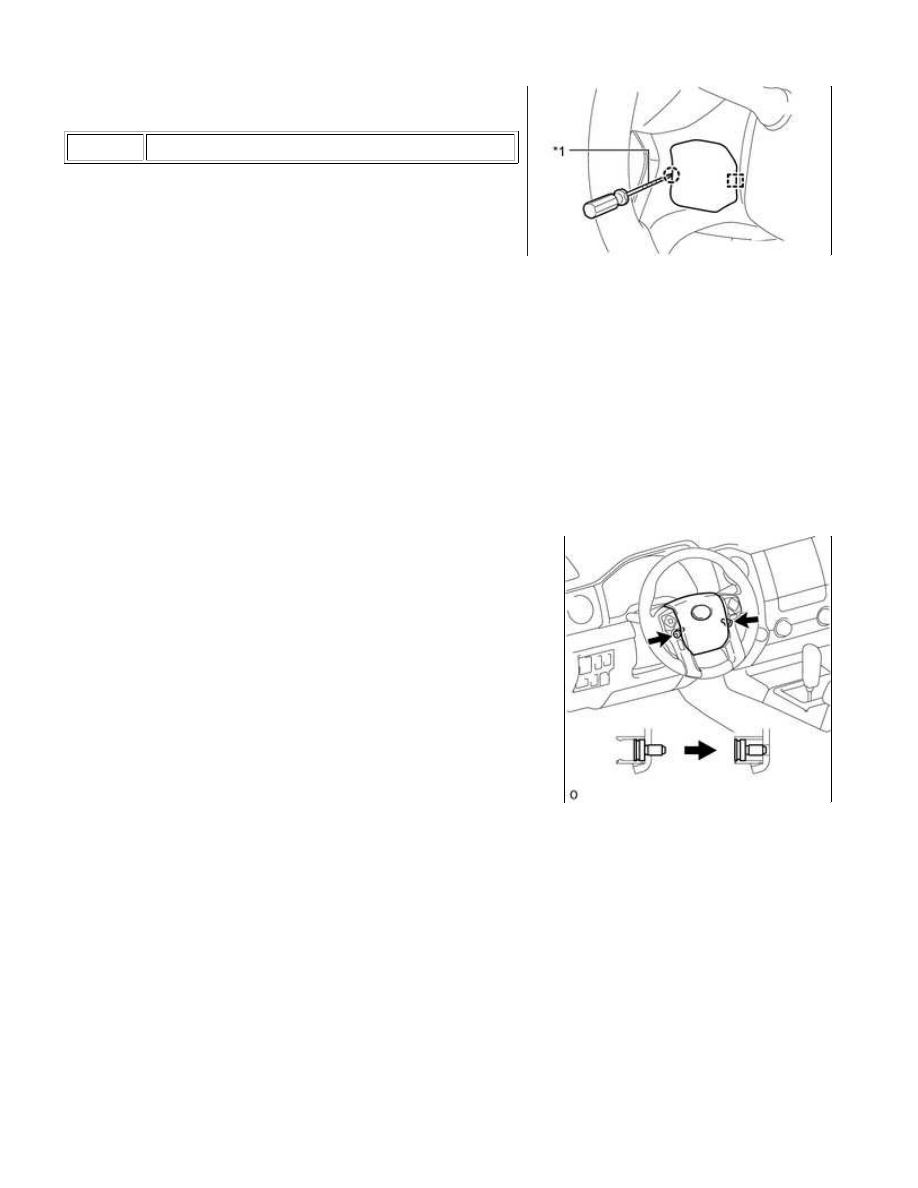

(b) w/o Cruise Control:

Text in Illustration

*1

Protective Tape

(1) Using a screwdriver, detach the claw and guide and

remove the lower No. 2 steering wheel cover.

HINT:

Tape the screwdriver tip before use.

5. REMOVE STEERING PAD

CAUTION:

When storing the steering pad, keep the airbag deployment side facing upward.

(a) Check that the ignition switch is off.

(b) Check that the cable is disconnected from the negative (-) battery terminal.

NOTICE:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

(c) Using a T30 "TORX" socket wrench, loosen the 2 screws until the

groove along the screw circumference catches on the screw case.

(d) Pull the steering pad toward you.

SUPPLEMENTAL RESTRAINT SYSTEM: STEERING PAD: REMOVAL...

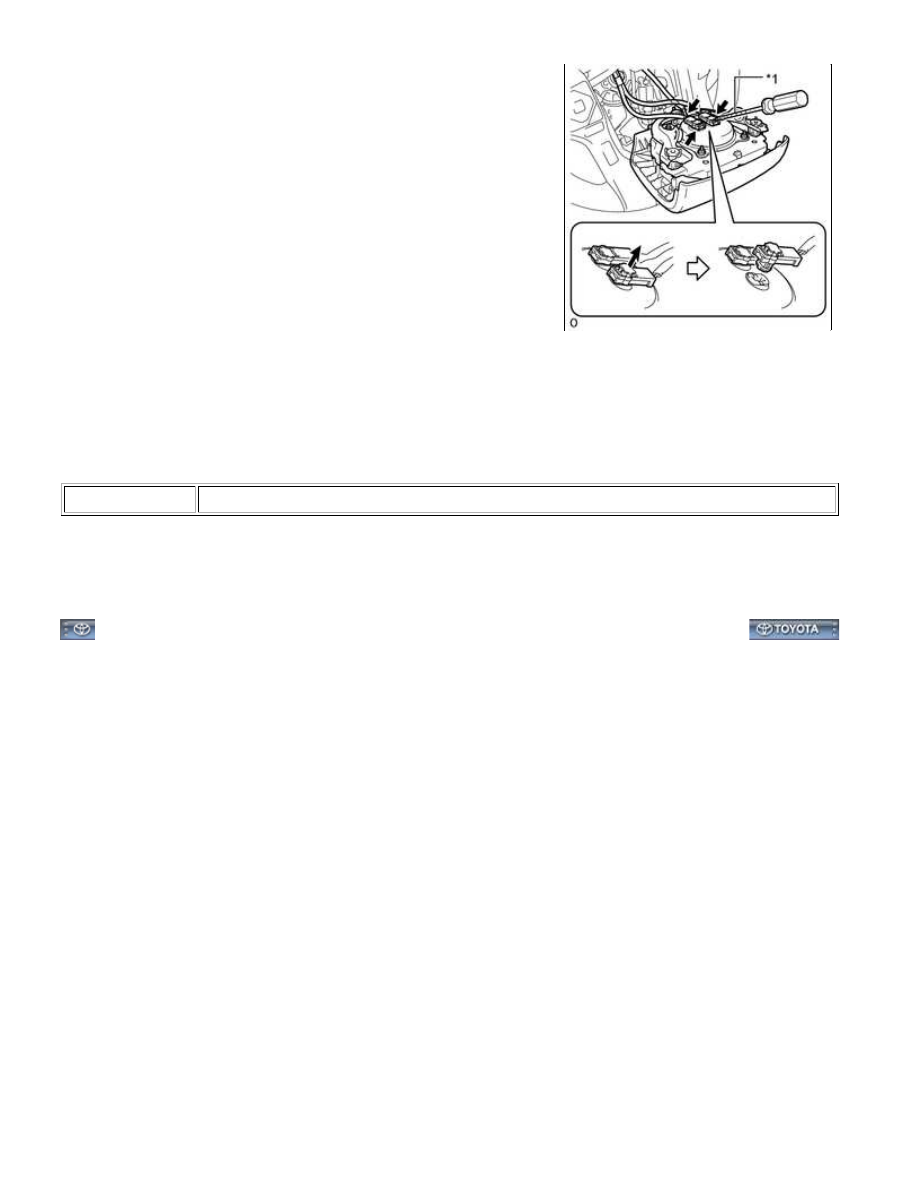

(e) Disconnect the horn connector from the steering pad.

(f) Using a screwdriver, release the 2 airbag connector locks.

HINT:

Tape the screwdriver tip before use.

Text in Illustration

*1

Protective Tape

(g) Disconnect the 2 airbag connectors and remove the steering pad as shown in the illustration.

NOTICE:

When disconnecting any airbag connector, take care not to damage the airbag wire harness.

SUPPLEMENTAL RESTRAINT SYSTEM: STEERING PAD: REMOVAL...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002Y1O00NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: STEERING PAD: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

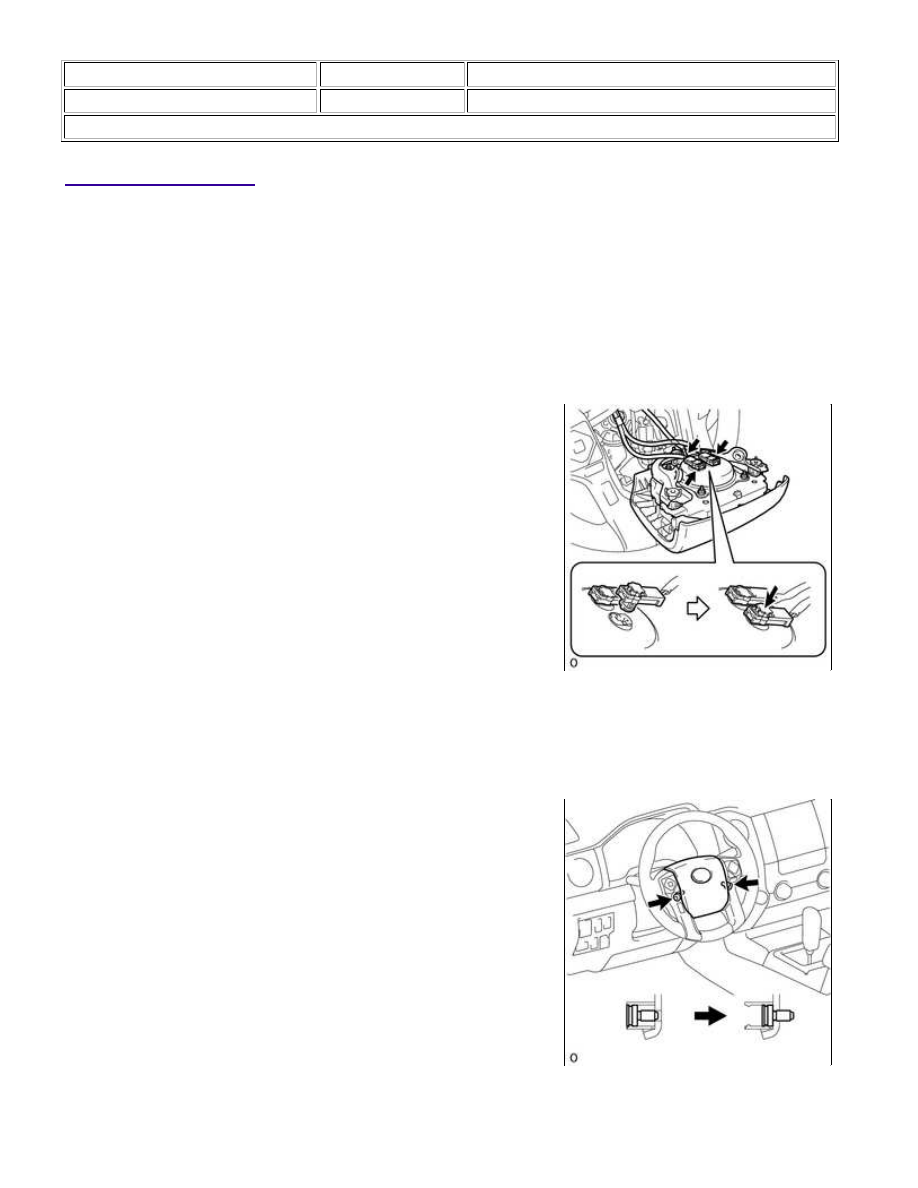

1. INSTALL STEERING PAD

(a) Check that the ignition switch is off.

(b) Check that the cable is disconnected from the negative (-) battery terminal.

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

(c) Support the steering pad with one hand.

(d) Connect the 2 airbag connectors to the steering pad.

NOTICE:

When connecting any airbag connector, take care not to damage

the airbag wire harness.

(e) Push in the 2 airbag connector locks to install the 2 airbag connectors.

(f) Connect the horn connector to the steering pad.

(g) Install the steering pad.

(h) Using T30 "TORX" socked wrench, tighten the 2 screws.

Torque:

8.8 N·m {90 kgf·cm, 78in·lbf}

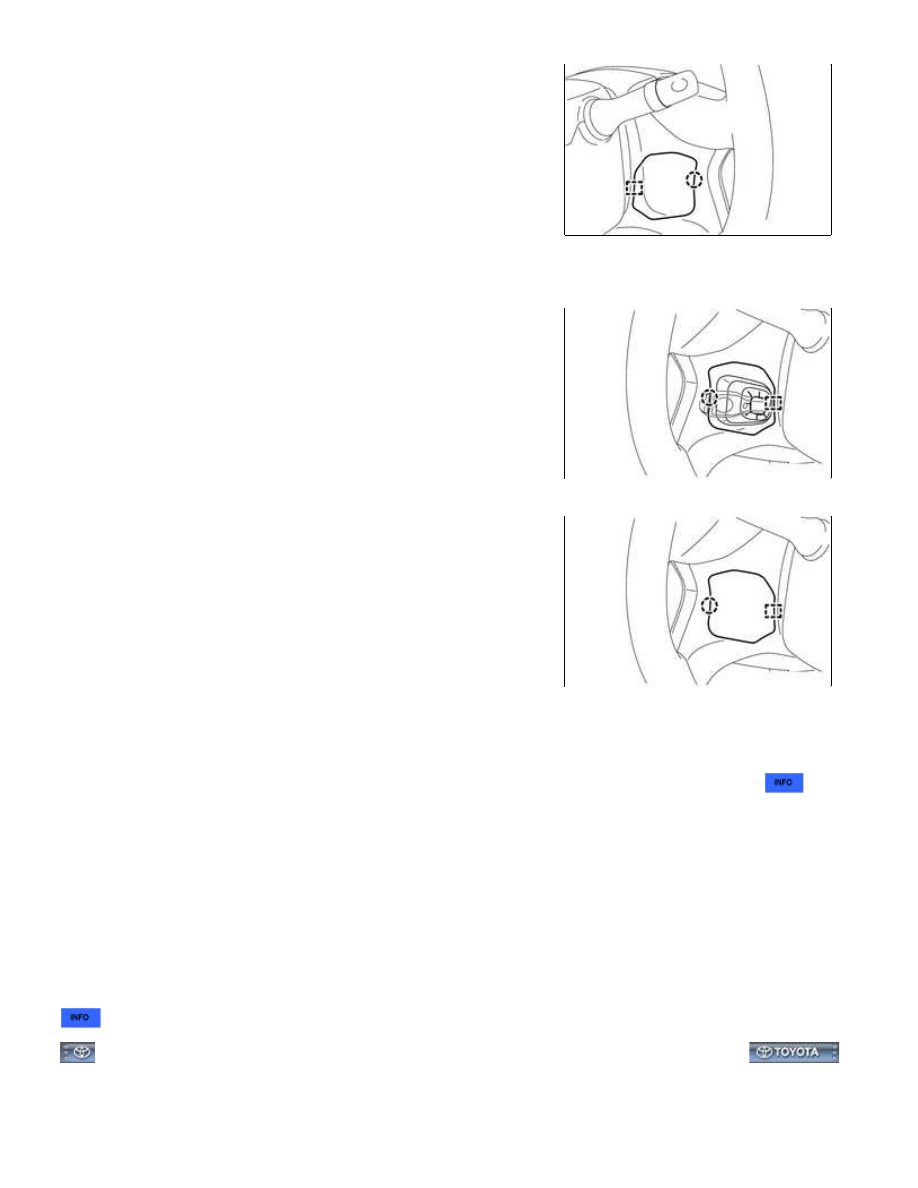

2. INSTALL LOWER NO. 3 STEERING WHEEL COVER

SUPPLEMENTAL RESTRAINT SYSTEM: STEERING PAD: INSTALL...

(a) Attach the guide and claw to install the lower No. 3 steering

wheel cover.

3. INSTALL LOWER NO. 2 STEERING WHEEL COVER

(a) w/ Cruise Control:

(1) Attach the guide and claw to install the lower No. 2 steering

wheel cover.

(b) w/o Cruise Control:

(1) Attach the guide and claw to install the lower No. 2 steering

wheel cover.

4. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

5. INSPECT STEERING PAD

(a) With the steering pad installed on the vehicle, perform a visual check. If there are any defects as

mentioned below, replace the steering pad with a new one:

Cuts, small cracks or marked discoloration on the steering pad top surface or in the grooved portion.

(b) Make sure that the horn sounds.

If the horn does not sound, inspect the horn system.

6. CHECK SRS WARNING LIGHT

SUPPLEMENTAL RESTRAINT SYSTEM: STEERING PAD: INSTALL...
