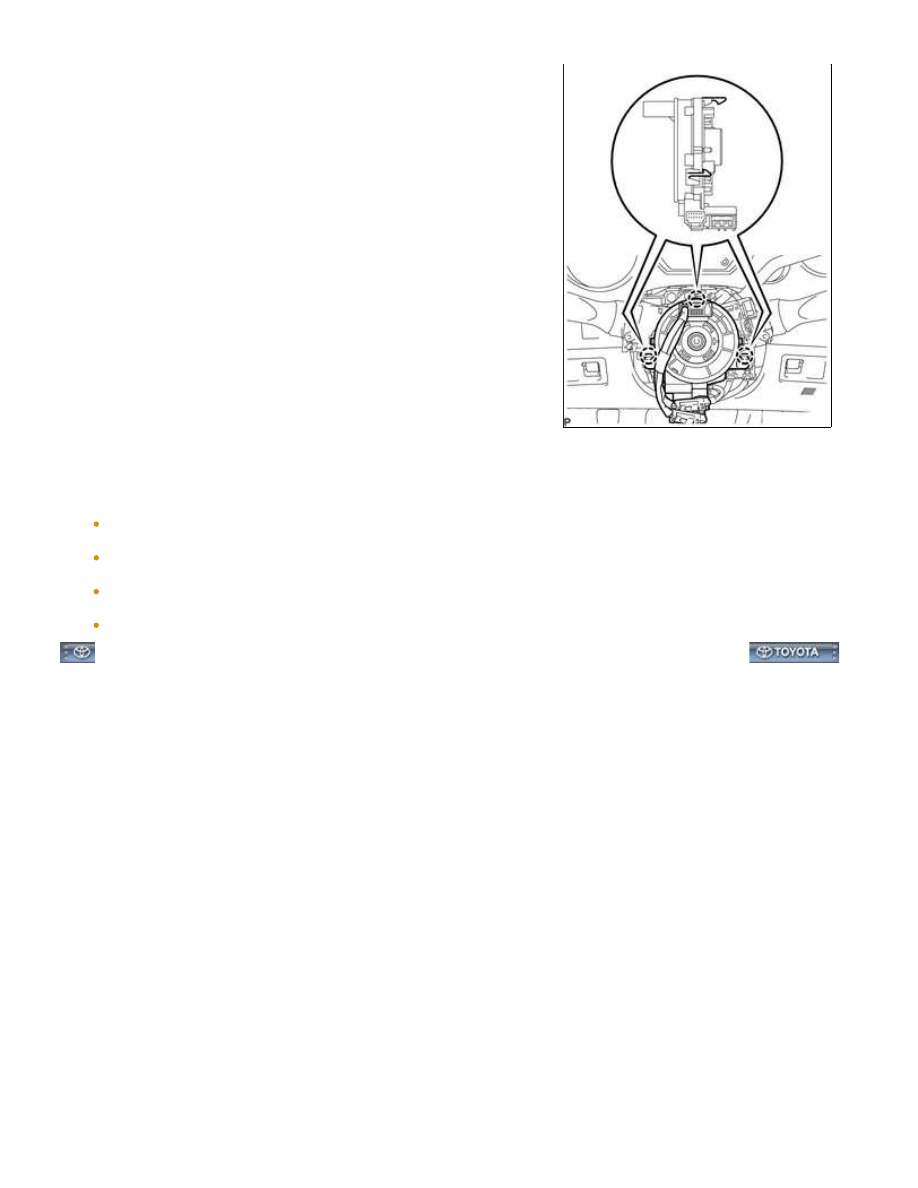

(a) Disconnect the connectors from the spiral cable sub-assembly

with steering sensor.

NOTICE:

When handling the airbag connector, take care not to damage

the airbag wire harness.

(b) Detach the 3 claws and remove the spiral cable sub-assembly with steering sensor.

NOTICE:

Do not replace the spiral cable sub-assembly when the ignition switch is ON and the battery cable is
connected.
Do not rotate the spiral cable sub-assembly when the ignition switch is ON and the battery cable is
connected.
Make sure the steering wheel is installed and centered before rotating the steering sensor when performing
steering angle sensor operation inspections (inspecting for abnormal noise, diagnosis inspections, etc.).
Do not remove the steering sensor from the spiral cable sub-assembly.

SUPPLEMENTAL RESTRAINT SYSTEM: SPIRAL CABLE: REMOVAL...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002Z4W00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: SPIRAL CABLE: INSPECTION; 2015 MY Tundra [08/2014 -        ]

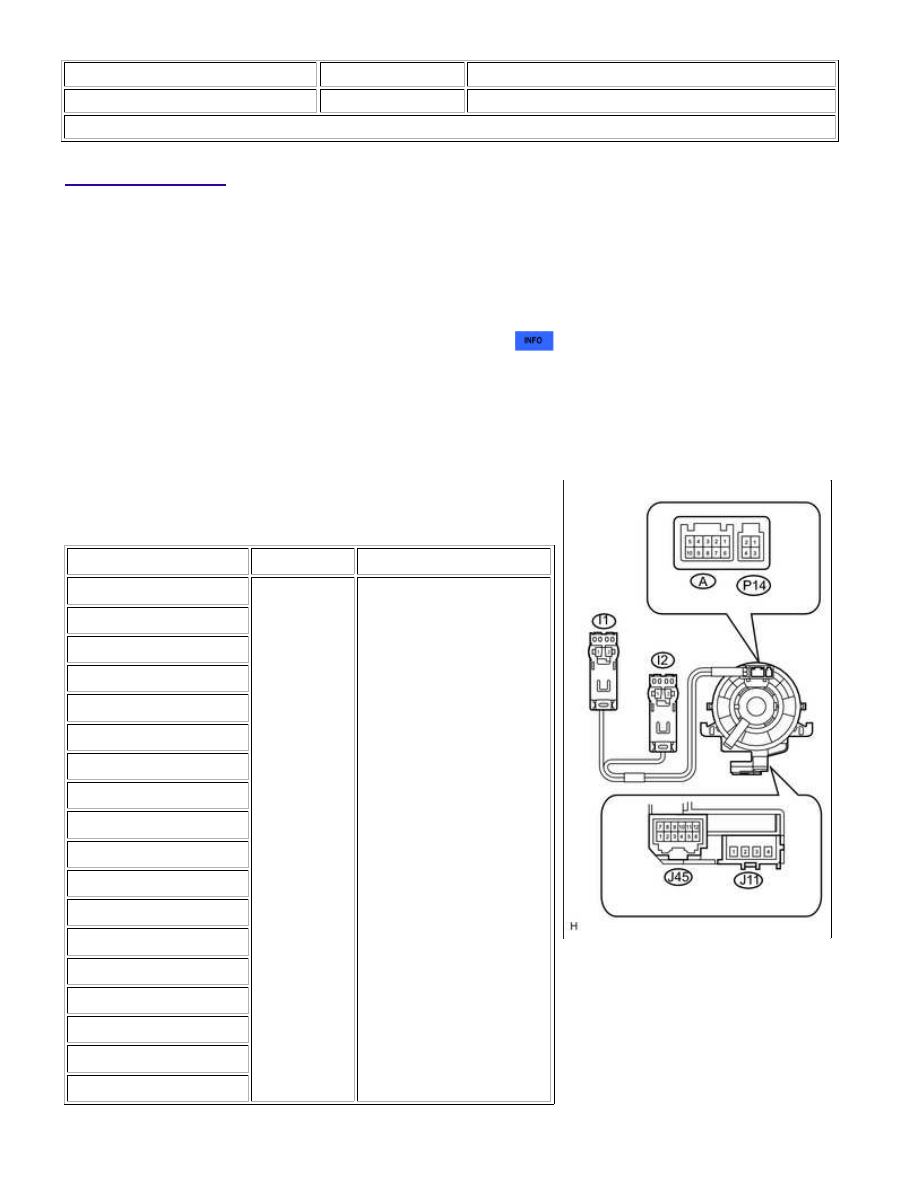

INSPECTION

1. REMOVE SPIRAL CABLE SUB-ASSEMBLY

(a) If there are any defects as mentioned below, replace the spiral cable sub-assembly with a new one:

Scratches, cracks, dents or chips on the connector or the spiral cable sub-assembly.

(b) Check the spiral cable sub-assembly.

(1) Set the spiral cable sub-assembly to the center position

.

(2) After setting the spiral cable sub-assembly to the center

position, rotate the spiral cable sub-assembly 2.5 times

clockwise, and measure the resistance as shown. Then rotate

the spiral cable sub-assembly 5 times counterclockwise,

measure the resistance according to the U4 (uecs) in the

table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J11-1 - I1-2

Always

Below 1 Ω

J11-2 - I1-1

J11-3 - I2-1

J11-4 - I2-2

J45-6 - A-10

J45-5 - A-9

J45-4 - A-8

J45-3 - A-7

J45-2 - A-6

J45-2 - P14-4

J45-1 - P14-3

J45-12 - A-5

J45-11 - A-4

J45-10 - A-3

J45-9 - A-2

J45-8 - A-1

J45-8 - P14-2

J45-7 - P14-1

SUPPLEMENTAL RESTRAINT SYSTEM: SPIRAL CABLE: INSPECT...

(3) After setting the spiral cable sub-assembly to the center

position, rotate the spiral cable sub-assembly 2.5 times

clockwise. Then while rotating the spiral cable 5 times

counterclockwise, measure the resistance according to the U4

(uecs) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J11-1 - I1-2

Always

Below 1 Ω

J11-2 - I1-1

J11-3 - I2-1

J11-4 - I2-2

J45-6 - A-10

J45-5 - A-9

J45-4 - A-8

J45-3 - A-7

J45-2 - A-6

J45-2 - P14-4

J45-1 - P14-3

J45-12 - A-5

J45-11 - A-4

J45-10 - A-3

J45-9 - A-2

J45-8 - A-1

J45-8 - P14-2

J45-7 - P14-1

NOTICE:

As the spiral cable sub-assembly may break, do not rotate the

spiral cable sub-assembly more than the specified amount.

SUPPLEMENTAL RESTRAINT SYSTEM: SPIRAL CABLE: INSPECT...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002Y1S00MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: SPIRAL CABLE: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

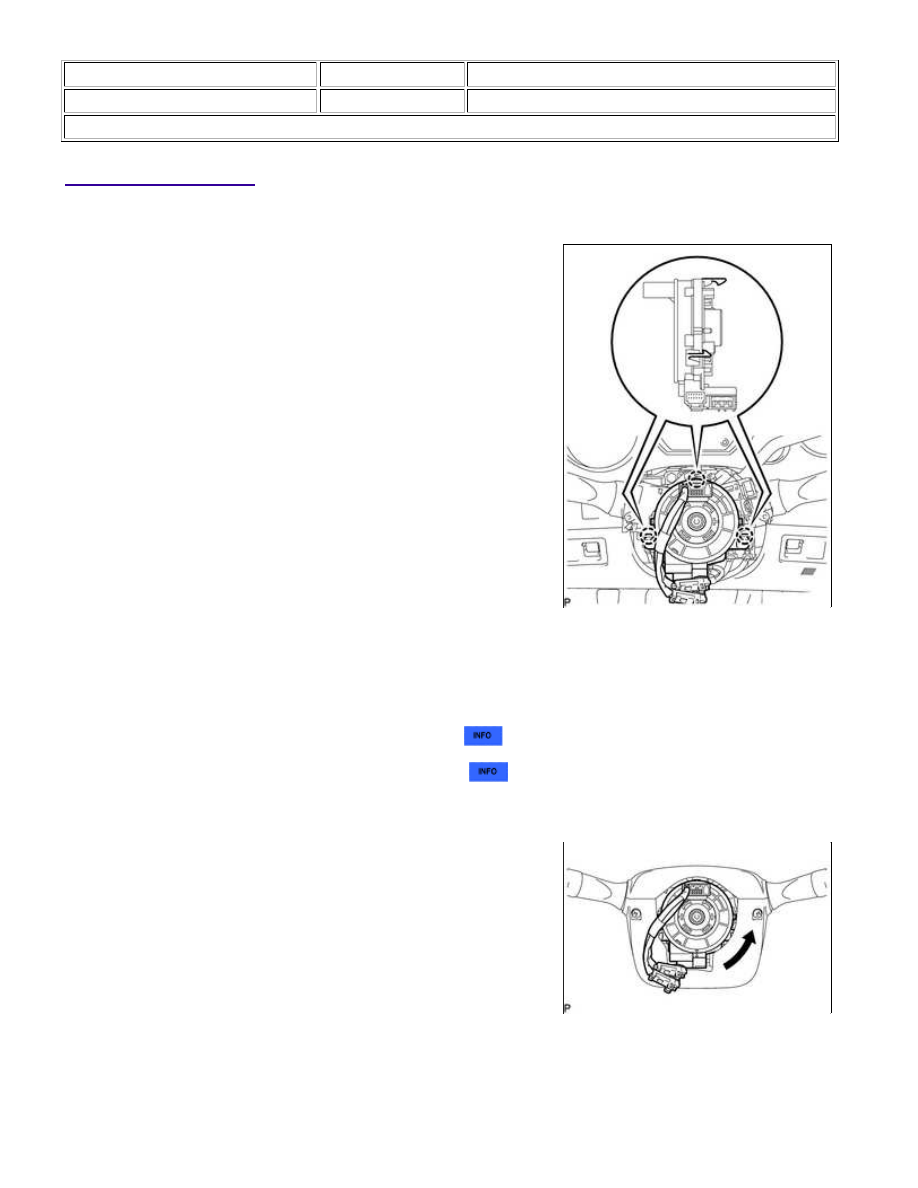

INSTALLATION

1. INSTALL SPIRAL CABLE SUB-ASSEMBLY

(a) Attach the 3 claws and install the spiral cable sub-assembly with

steering sensor.

NOTICE:

When replacing the spiral cable sub-assembly with a new one,

remove the lock pin before installing the steering wheel.

(b) Connect the connectors to the spiral cable sub-assembly with steering sensor.

NOTICE:

When handling the airbag connector, take care not to damage the airbag wire harness.

2. INSTALL UPPER STEERING COLUMN COVER

3. INSTALL LOWER STEERING COLUMN COVER

4. ADJUST SPIRAL CABLE

(a) Check that the ignition switch is OFF.

(b) Check that the battery negative (-) terminal is disconnected.

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent

SUPPLEMENTAL RESTRAINT SYSTEM: SPIRAL CABLE: INSTALL...
