Toyota Tundra (2015 year). Manual - part 3100

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002Y2W00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

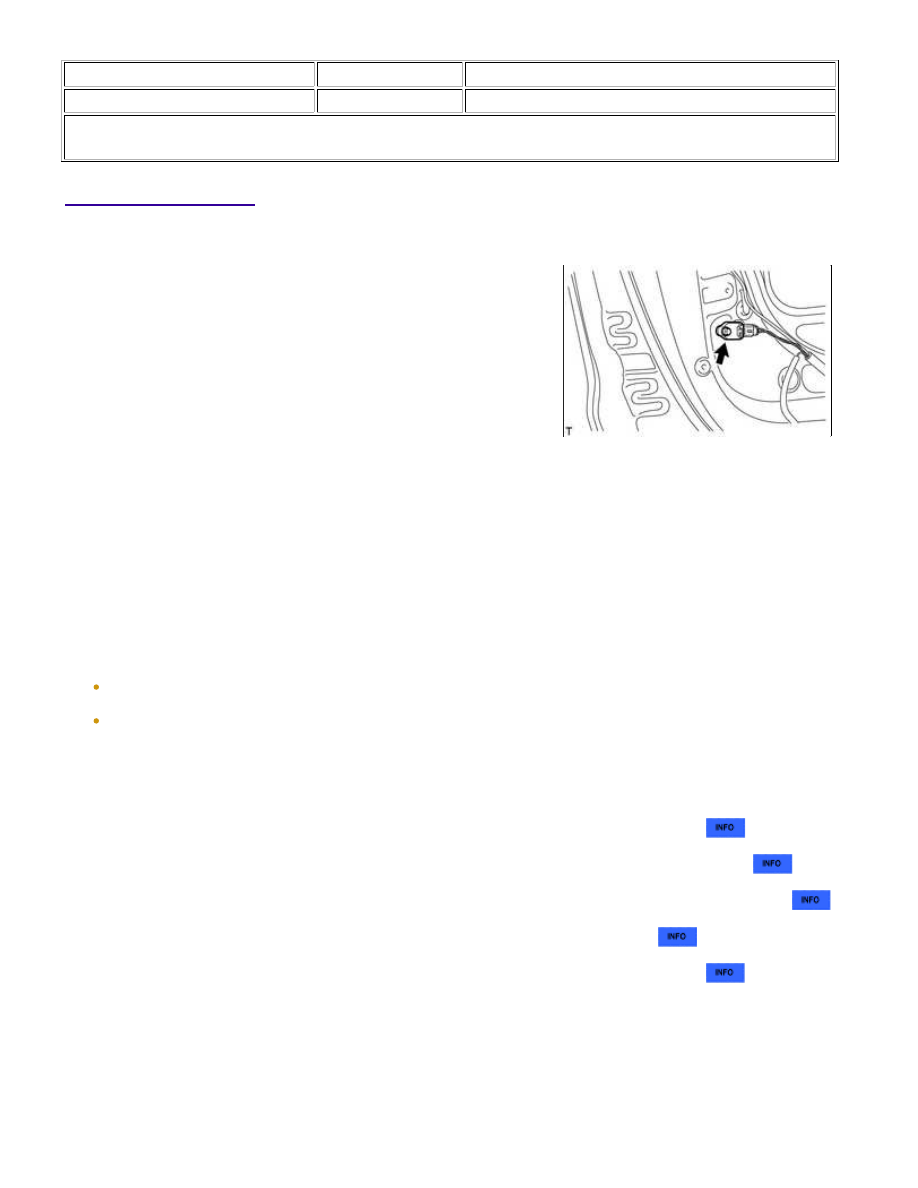

Title: SUPPLEMENTAL RESTRAINT SYSTEM: SIDE AIRBAG SENSOR (for Regular Cab): ON-VEHICLE INSPECTION;

2015 MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

1. CHECK SIDE AIRBAG SENSOR (VEHICLE NOT INVOLVED IN COLLISION)

(a) Perform a diagnostic system check



.

2. CHECK SIDE AIRBAG SENSOR (VEHICLE INVOLVED IN COLLISION AND AIRBAG HAS

NOT DEPLOYED)

(a) Perform a diagnostic system check



.

Cracks, dents or chips on the sensor housing.

Cracks or other damage to the connector.

DEPLOYED)

(a) Replace the side airbag sensor.

CAUTION:

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002Y2V009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: SIDE AIRBAG SENSOR (for Regular Cab): REMOVAL; 2015 MY

Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent

airbag and seat belt pretensioner activation.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3. REMOVE FRONT DOOR INSIDE HANDLE BEZEL PLUG LH (for Front Side)

4. REMOVE FRONT UPPER ARMREST BASE PANEL LH (for Front Side)

5. REMOVE FRONT DOOR WINDOW REGULATOR HANDLE ASSEMBLY (for Front Side)

6. REMOVE FRONT DOOR LOWER FRAME BRACKET GARNISH LH (for Front Side)

7. REMOVE FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH (for Front Side)

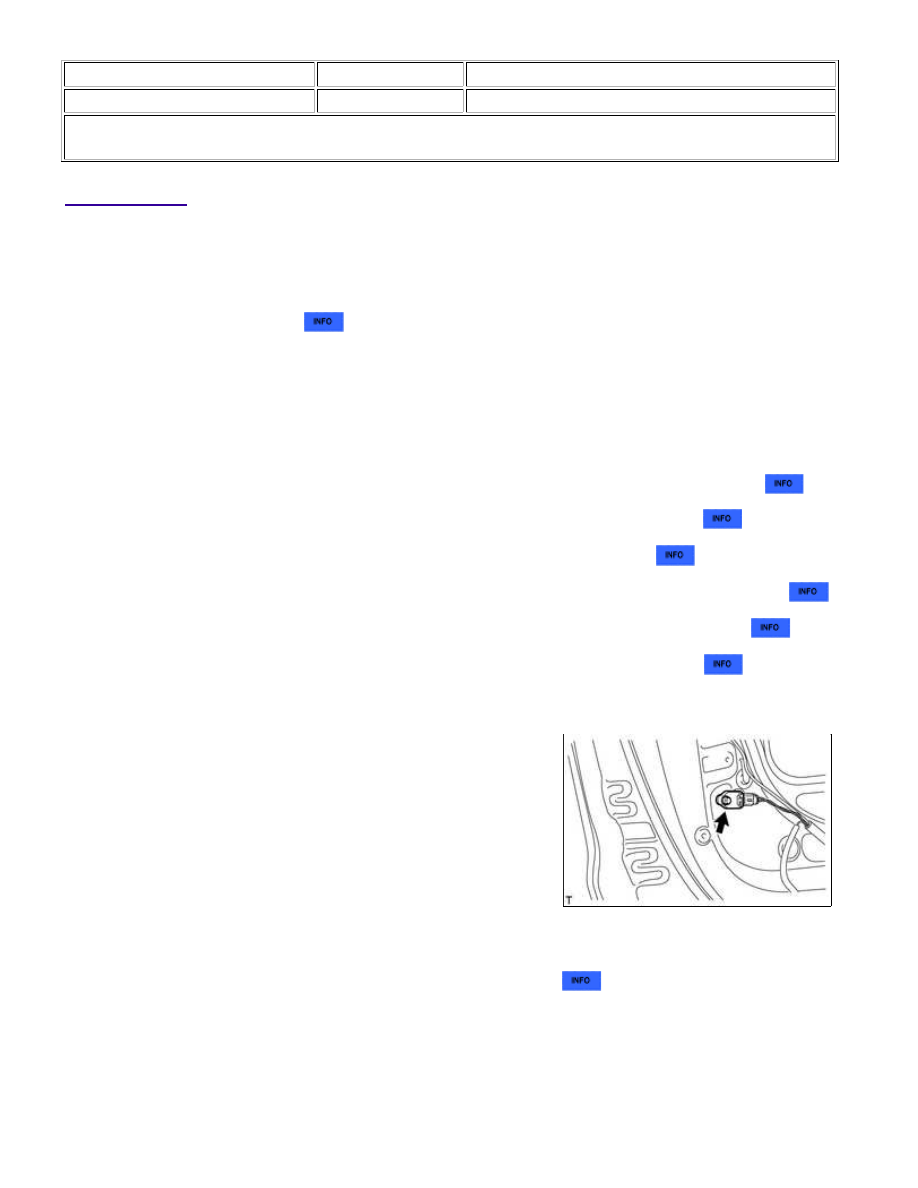

8. REMOVE FRONT SIDE AIRBAG SENSOR

(a) Disconnect the connector.

(b) Remove the screw and side airbag sensor.

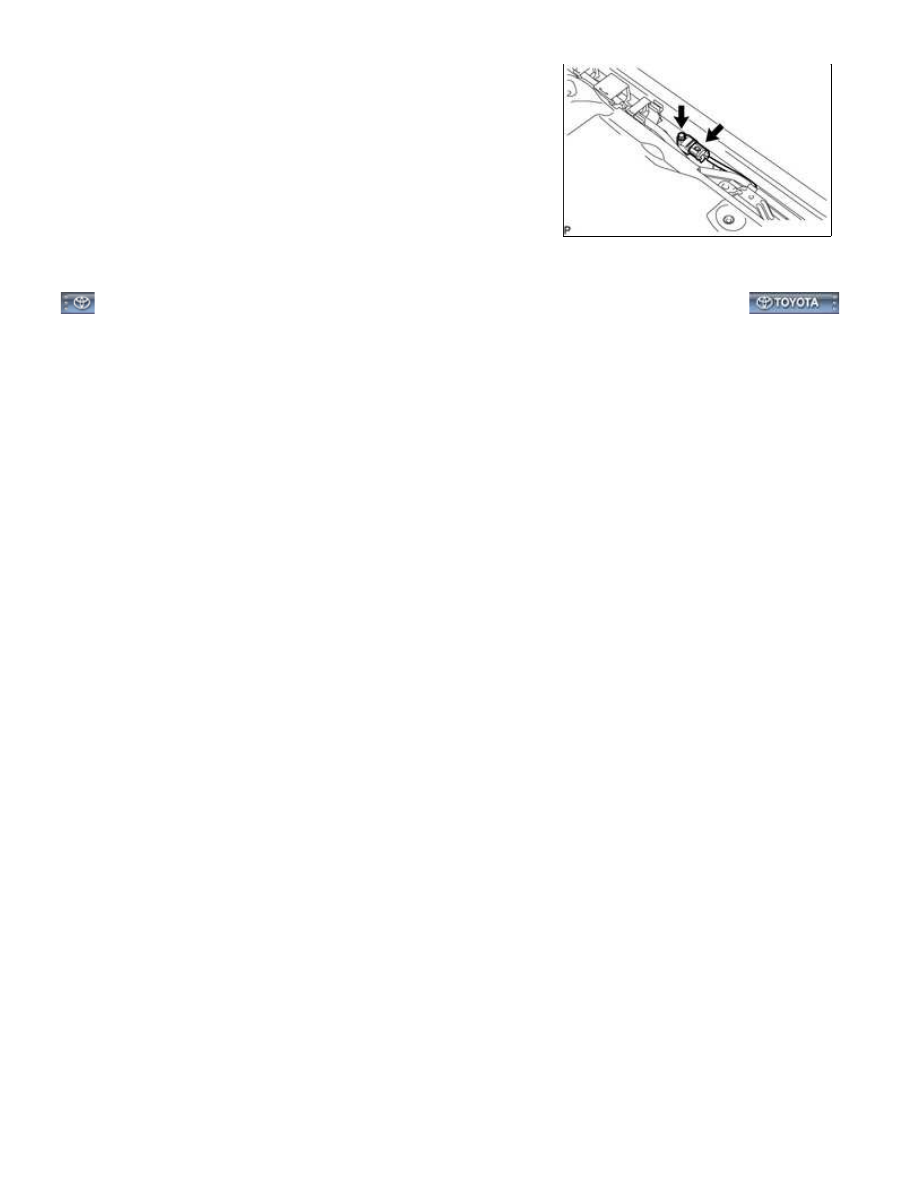

9. REMOVE FRONT DOOR SCUFF PLATE LH (for Rear Side)

10. REMOVE REAR SIDE AIRBAG SENSOR

SUPPLEMENTAL RESTRAINT SYSTEM: SIDE AIRBAG SENSOR (fo...

(a) Remove the bolt and side airbag sensor from the body.

(b) Disconnect the connector.

SUPPLEMENTAL RESTRAINT SYSTEM: SIDE AIRBAG SENSOR (fo...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002Y2T009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: SIDE AIRBAG SENSOR (for Regular Cab): INSTALLATION; 2015 MY

Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL FRONT SIDE AIRBAG SENSOR

(a) Check that the ignition switch is OFF.

(b) Check that the cable is disconnected from the battery negative (-) terminal.

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent

airbag and seat belt pretensioner activation

(c) Install the door airbag sensor with the screw.

Torque:

9.0 N·m {92 kgf·cm, 80in·lbf}

NOTICE:

If the door airbag sensor has been dropped, or there are any cracks, dents or other defects in the case,
bracket or connector, replace it with a new one.
When installing the door airbag sensor, be careful that the SRS wiring does not interfere with other parts
and that it is not pinched between other parts.

2. INSTALL FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH (for Front Side)

3. INSTALL FRONT DOOR LOWER FRAME BRACKET GARNISH LH (for Front Side)

4. INSTALL FRONT DOOR WINDOW REGULATOR HANDLE ASSEMBLY (for Front Side)

5. INSTALL FRONT UPPER ARMREST BASE PANEL LH (for Front Side)

6. INSTALL FRONT DOOR INSIDE HANDLE BEZEL PLUG LH (for Front Side)

7. INSTALL REAR SIDE AIRBAG SENSOR

SUPPLEMENTAL RESTRAINT SYSTEM: SIDE AIRBAG SENSOR (fo...
