Toyota Tundra (2015 year). Manual - part 3101

(a) Check that the ignition switch is OFF.

(b) Check that the cable is disconnected from the battery negative (-) terminal.

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent

airbag and seat belt pretensioner activation.

(c) Install the side airbag sensor with the bolt.

Torque:

9.0 N·m {92 kgf·cm, 80in·lbf}

NOTICE:

If the side airbag sensor has been dropped, or there are any cracks, dents or other defects in the case,
bracket or connector, replace it with a new one.
When installing the side airbag sensor, be careful that the SRS wiring does not interfere with other parts
and that it is not pinched between other parts.

8. INSTALL FRONT DOOR SCUFF PLATE LH (for Rear Side)

9. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

10. CHECK SRS WARNING LIGHT

(a) Check the SRS warning light



.

SUPPLEMENTAL RESTRAINT SYSTEM: SIDE AIRBAG SENSOR (fo...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002Y1T00IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: SPIRAL CABLE: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

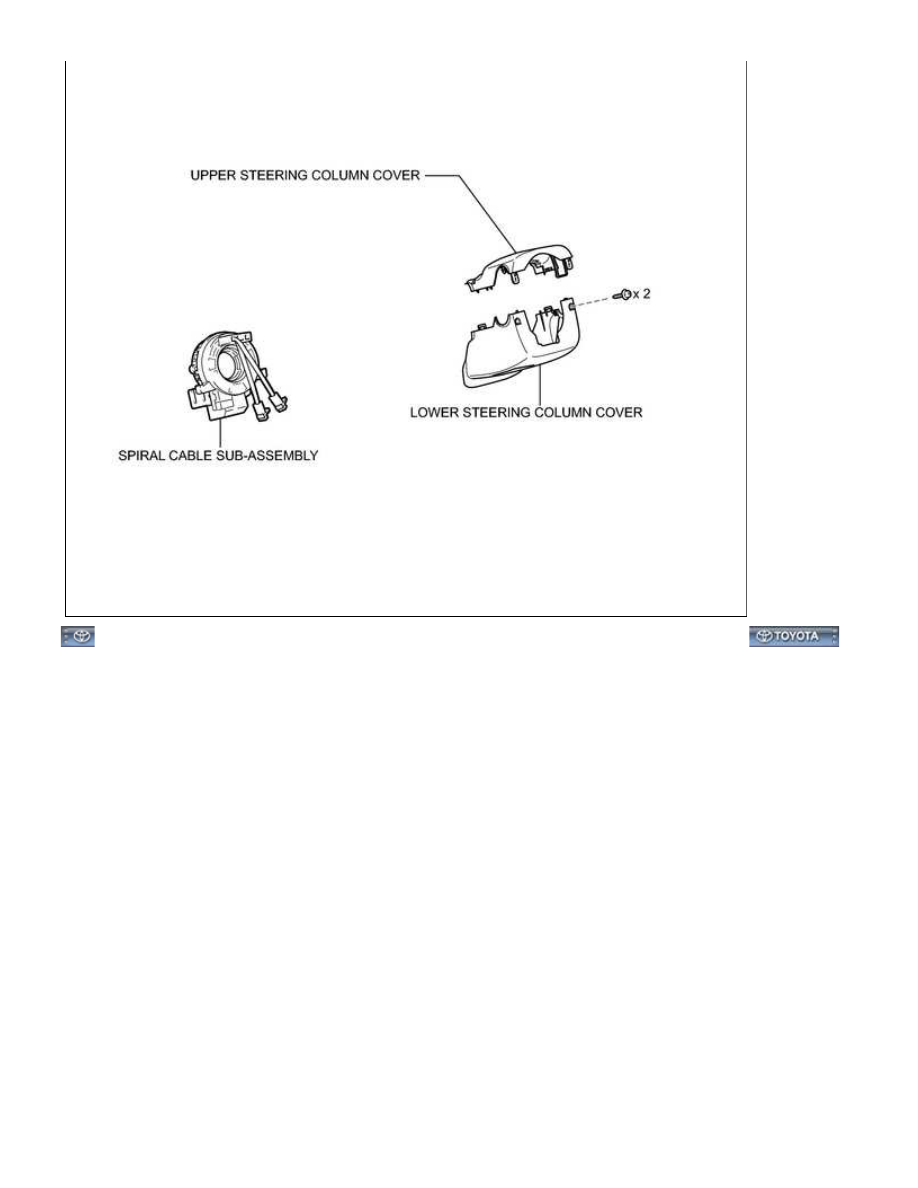

COMPONENTS

ILLUSTRATION

ILLUSTRATION

SUPPLEMENTAL RESTRAINT SYSTEM: SPIRAL CABLE: COMPO...

SUPPLEMENTAL RESTRAINT SYSTEM: SPIRAL CABLE: COMPO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002Y1U00MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: SPIRAL CABLE: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent

airbag and seat belt pretensioner activation.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3. PLACE FRONT WHEELS FACING STRAIGHT AHEAD

4. REMOVE LOWER NO. 3 STEERING WHEEL COVER

5. REMOVE LOWER NO. 2 STEERING WHEEL COVER

6. REMOVE STEERING PAD

7. REMOVE STEERING WHEEL ASSEMBLY

8. REMOVE LOWER STEERING COLUMN COVER

9. REMOVE UPPER STEERING COLUMN COVER

10. REMOVE SPIRAL CABLE SUB-ASSEMBLY

SUPPLEMENTAL RESTRAINT SYSTEM: SPIRAL CABLE: REMOVAL...
