Title: SUPPLEMENTAL RESTRAINT SYSTEM: SIDE AIRBAG SENSOR (for CrewMax): COMPONENTS; 2015 MY

Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

SUPPLEMENTAL RESTRAINT SYSTEM: SIDE AIRBAG SENSOR (fo...

ILLUSTRATION

ILLUSTRATION

SUPPLEMENTAL RESTRAINT SYSTEM: SIDE AIRBAG SENSOR (fo...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002ZQK01DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: SIDE AIRBAG SENSOR (for CrewMax): ON-VEHICLE INSPECTION;

2015 MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

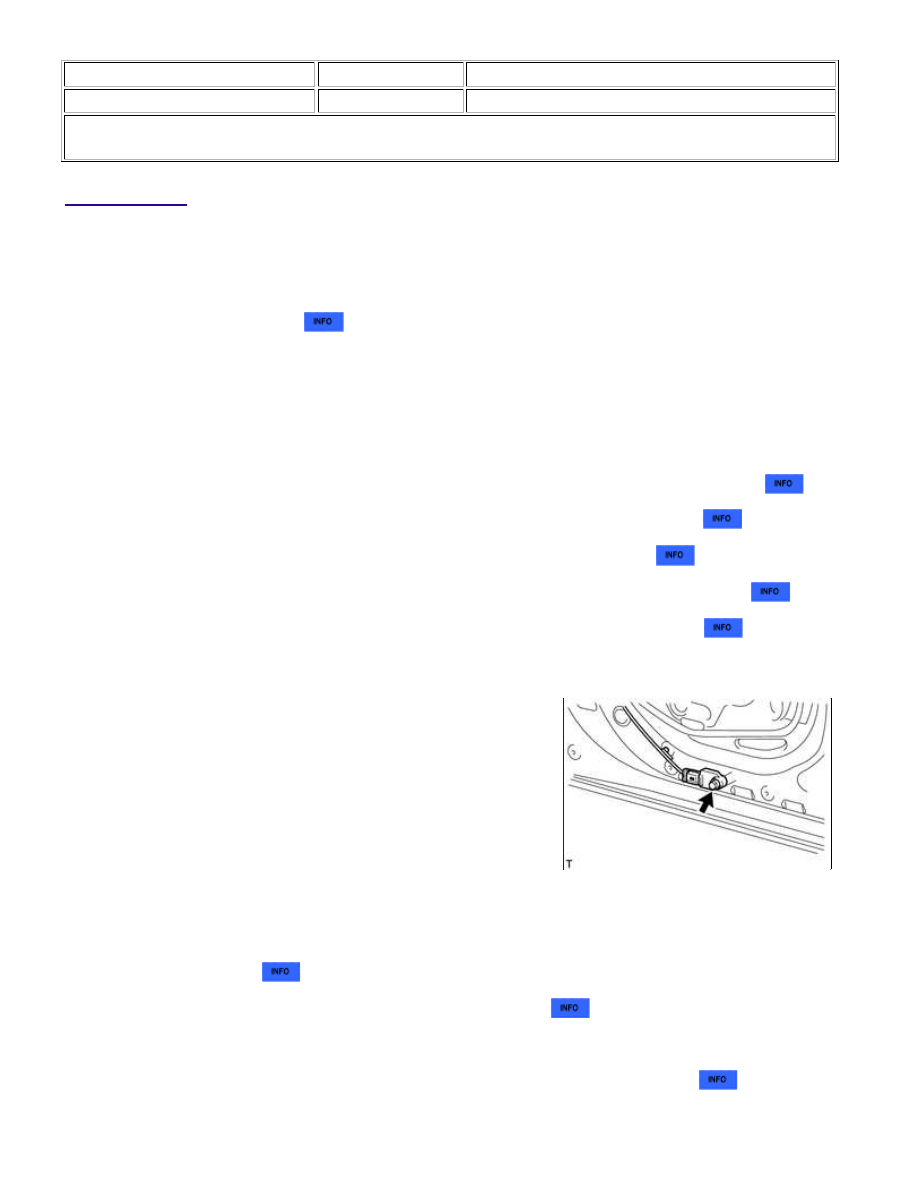

1. CHECK REAR AIRBAG SENSOR (VEHICLE NOT INVOLVED IN COLLISION)

(a) Perform a diagnostic system check



.

2. CHECK REAR AIRBAG SENSOR (VEHICLE INVOLVED IN COLLISION AND AIRBAG HAS

NOT DEPLOYED)

(a) Perform a diagnostic system check



.

Cracks, dents or chips on the sensor housing.

Cracks or other damage to the connector.

DEPLOYED)

(a) Replace the side airbag sensor.

CAUTION:

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZQJ01EX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: SIDE AIRBAG SENSOR (for CrewMax): REMOVAL; 2015 MY Tundra

[08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent

airbag and seat belt pretensioner activation.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

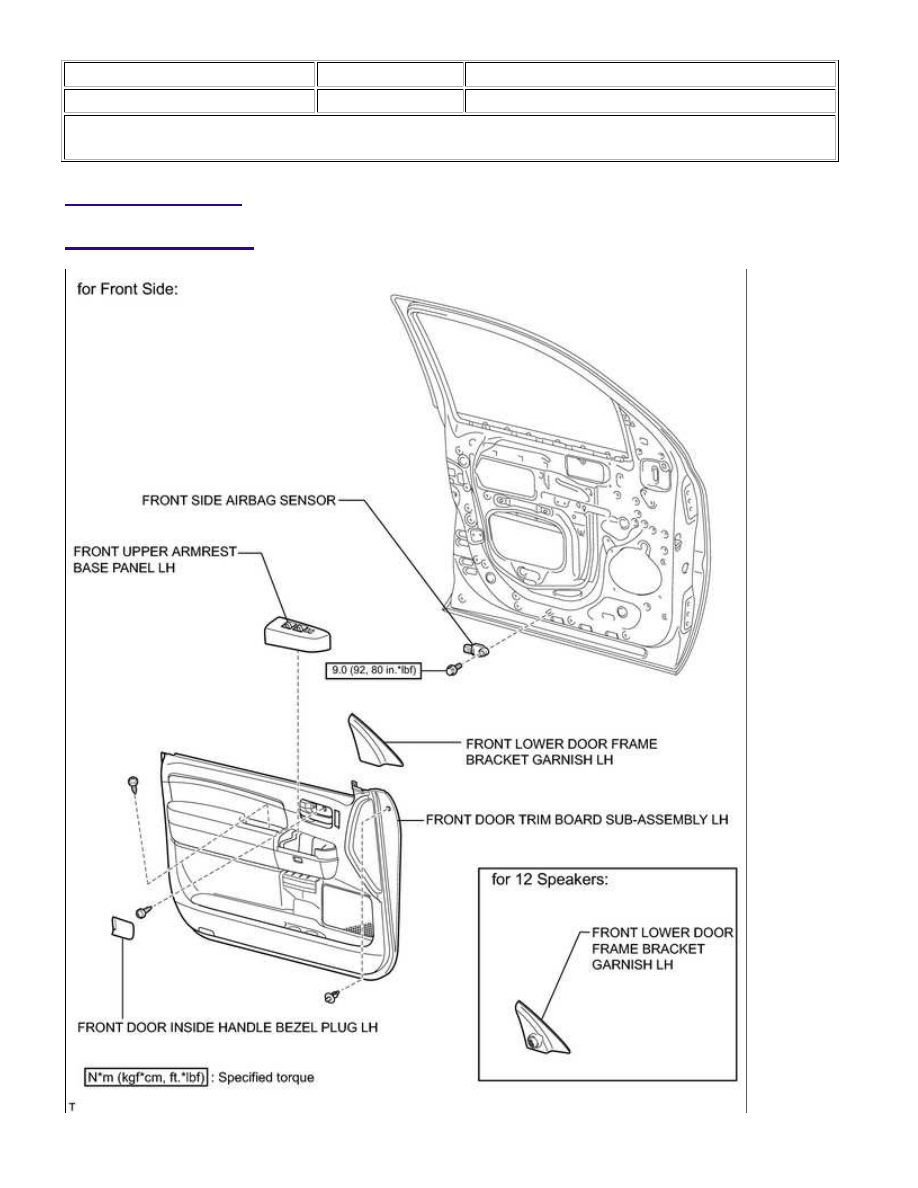

3. REMOVE FRONT DOOR INSIDE HANDLE BEZEL PLUG LH (for Front Side)

4. REMOVE FRONT UPPER ARMREST BASE PANEL LH (for Front Side)

5. REMOVE FRONT LOWER DOOR FRAME BRACKET GARNISH LH (for Front Side)

6. REMOVE FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH (for Front Side)

7. REMOVE FRONT SIDE AIRBAG SENSOR

(a) Disconnect the connector.

(b) Remove the screw and side airbag sensor.

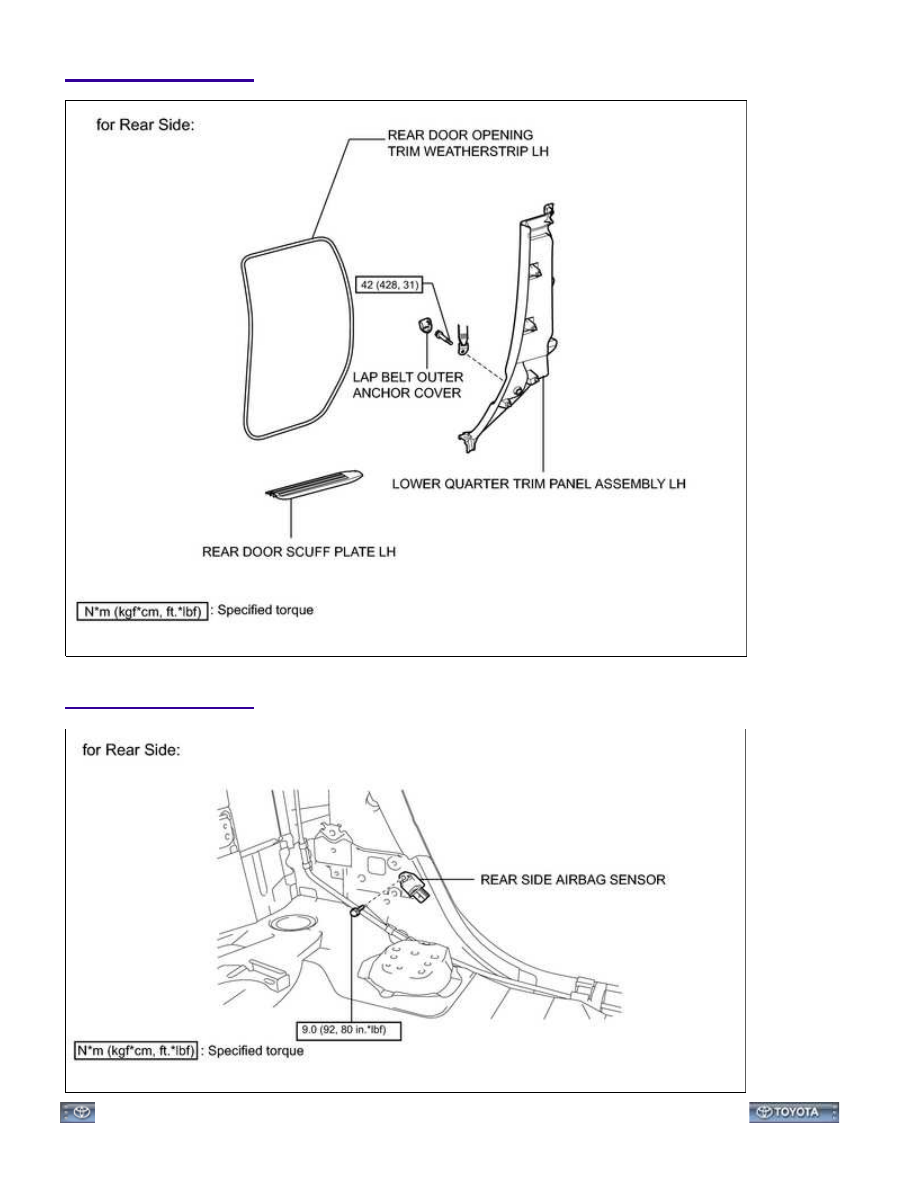

8. REMOVE REAR SEAT ASSEMBLY (for Rear Side)

(a) Remove the rear seat



.

9. REMOVE REAR DOOR SCUFF PLATE LH (for Rear Side)

10. REMOVE REAR DOOR OPENING TRIM WEATHERSTRIP LH (for Rear Side)

11. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY LH (for Rear Side)

12. REMOVE REAR SIDE AIRBAG SENSOR
