(d) Using the Techstream, perform the zero point calibration



.

7.

PERFORM SENSITIVITY CHECK

(a) Using the Techstream, perform the sensitivity check



.

Standard range:

27 to 33 kg (59.5 to 72.8 lb)

NEXT

END

8.

CHECK CONNECTORS

(a) Disconnect the connectors from the occupant classification ECU and front seat inner belt RH.

(b) Check that the connectors (on the occupant classification ECU side and front seat inner belt RH

side) are not damaged.

OK:

Connectors are not deformed or damaged.

NG

REPLACE NO. 2 FLOOR WIRE

9.

REPLACE FRONT SEAT INNER BELT ASSEMBLY RH

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Replace the front seat inner belt RH



.

(d) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

NEXT

10.

PERFORM ZERO POINT CALIBRATION

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON, and wait for at least 60 seconds.

(c) Using the Techstream, perform the zero point calibration



.

11.

PERFORM SENSITIVITY CHECK

(a) Using the Techstream, perform the sensitivity check



.

Standard range:

27 to 33 kg (59.5 to 72.8 lb)

NEXT

END

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002Y3200AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

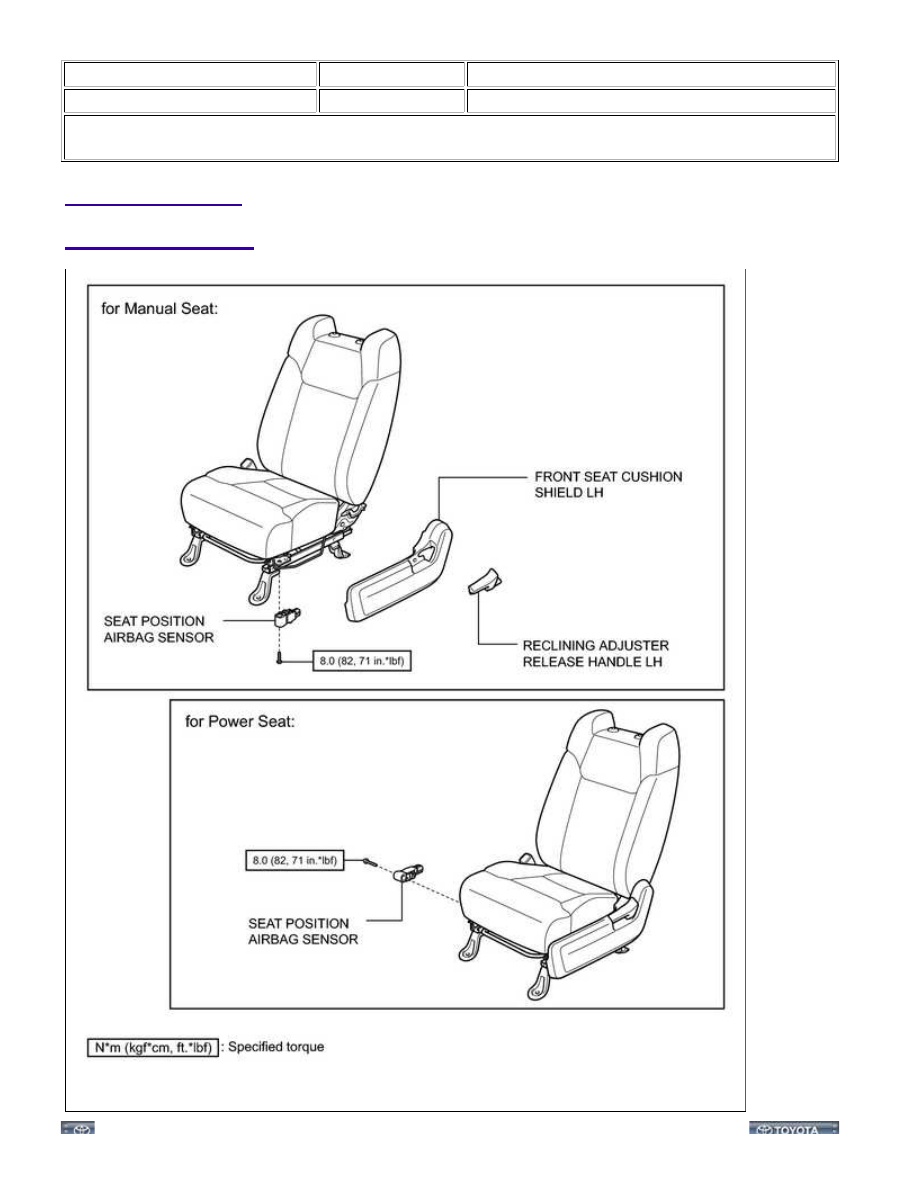

Title: SUPPLEMENTAL RESTRAINT SYSTEM: SEAT POSITION SENSOR: COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

COMPONENTS

ILLUSTRATION
