Toyota Tundra (2015 year). Manual - part 3093

Last Modified: 9-16-2014

6.6 J

Doc ID: RM0000015IJ026X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICATION SYSTEM: Trouble in Passenger Airbag

ON/OFF Indicator; 2015 MY Tundra [08/2014 -        ]

Trouble in Passenger Airbag ON/OFF Indicator

DESCRIPTION

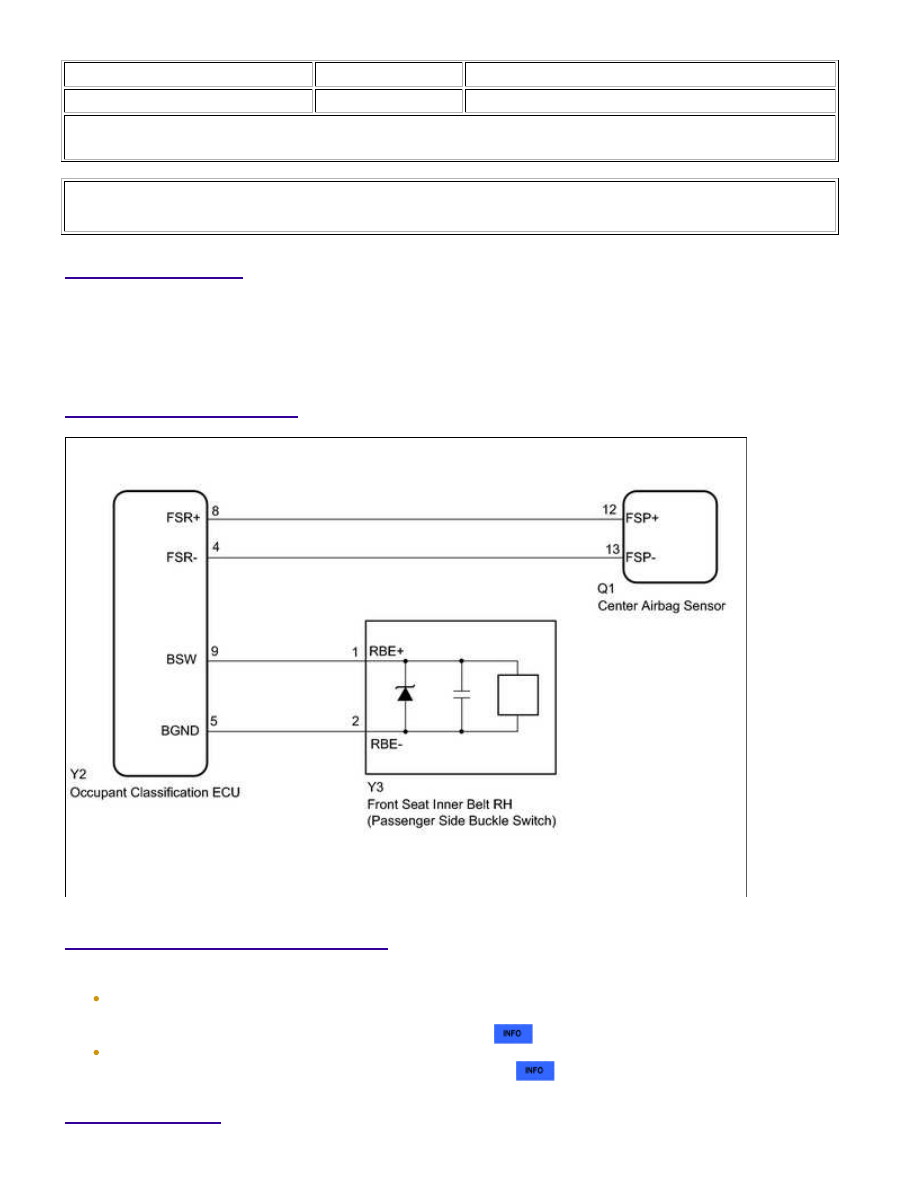

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the
negative (-) battery terminal. Therefore, make sure to read the disconnecting the cable from the negative

(-) battery terminal notices before proceeding with work



.

When disconnecting the cable from the negative (-) battery terminal while performing repairs, some

systems need to be initialized after the cable is reconnected



.

PROCEDURE

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

NEXT

1.

RETIGHTEN FRONT SEAT ASSEMBLY RH BOLT

(a) Turn the ignition switch off.

for Manual Seat



.

for Power Seat



.

Torque:

37 N·m {377 kgf·cm, 27ft·lbf}

2.

PERFORM ZERO POINT CALIBRATION

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON, and wait for at least 60 seconds.

(c) Using the Techstream, perform the zero point calibration



.

OK:

Zero point calibration is completed using tester.

NG

GO TO STEP 3

OK

END

3.

READ VALUE USING TECHSTREAM (PASSENGER SIDE BUCKLE SWITCH)

(a) Turn the ignition switch to ON, and wait for at least 60 seconds.

(b) Using the Techstream, read the "Data List"



.

Occupant Detection:

TESTER DISPLAY

MEASURE ITEM / RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

Passenger Buckle

SW

Passenger side buckle switch / Set,

Unset or NG

Set: Passenger side seat belt is

fastened

Unset: Passenger side seat belt is

unfastened

NG: Passenger side seat belt is

-

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

OK

TESTER DISPLAY

MEASURE ITEM / RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

malfunctioning

OK:

GO TO STEP 8

4.

READ VALUE USING TECHSTREAM (OCCUPANT DETECTION SENSOR)

(a) Fasten the passenger side seat belt.

(b) Turn the ignition switch to ON, and wait for at least 60 seconds.

(c) Using the Techstream, read the "Data List"



.

Occupant Detection:

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

FL Sensor Voltage

Front left sensor voltage/

Min.: 0 V

Max.: 19.8 V

0 to 4.7 V

-

FR Sensor Voltage

Front right sensor voltage/

Min.: 0 V

Max.: 19.8 V

0 to 4.7 V

-

RL Sensor Voltage

Rear left sensor voltage/

Min.: 0 V

Max.: 19.8 V

0 to 4.7 V

-

RR Sensor Voltage

Rear right sensor voltage/

Min.: 0 V

Max.: 19.8 V

0 to 4.7 V

-

FL Sensor Weight Info

Front left sensor weight information/

Min.: -17 kg (-37.48 lb)

Max.: 27 kg (59.52 lb)

-17 to 27 kg

(-37.48 to 59.52 lb)

-

FR Sensor Weight Info

Front right sensor weight information/

Min.: -17 kg (-37.48 lb)

Max.: 27 kg (59.52 lb)

-17 to 27 kg

(-37.48 to 59.52 lb)

-

RL Sensor Weight Info

Rear left sensor weight information/

Min.: -17 kg (-37.48 lb)

Max.: 37 kg (81.57 lb)

-17 to 37 kg

(-37.48 to 81.57 lb)

-

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

A

NEXT

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

RR Sensor Weight Info

Rear right sensor weight information/

Min.: -17 kg (-37.48 lb)

Max.: 37 kg (81.57 lb)

-17 to 37 kg

(-37.48 to 81.57 lb)

-

Total Weight Information

Total weight information/

Min.: -68 kg (-149.91 lb)

Max.: 128 kg (282.19 lb)

-68 to 128 kg

(-149.91 to 282.19 lb)

-

RESULT

PROCEED TO

Display is as specified in normal condition

A

Display is not as specified in normal condition (for Power Seat)

B

Display is not as specified in normal condition (for Manual Seat)

C

B

REPLACE OCCUPANT CLASSIFICATION ECU

C

REPLACE OCCUPANT CLASSIFICATION ECU

5.

REPLACE FRONT SEAT FRAME WITH ADJUSTER ASSEMBLY RH

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Replace the front seat frame with adjuster RH



.

HINT:

Perform the inspection using parts from a normal vehicle when possible.

6.

PERFORM ZERO POINT CALIBRATION

(a) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(b) Connect the Techstream to the DLC3.

(c) Turn the ignition switch to ON, and wait for at least 60 seconds.

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...
