Toyota Tundra (2015 year). Manual - part 3095

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002Y3400AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: SEAT POSITION SENSOR: ON-VEHICLE INSPECTION; 2015 MY

Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

1. CHECK SEAT POSITION AIRBAG SENSOR (VEHICLE NOT INVOLVED IN COLLISION)

(a) Perform a diagnostic system check



.

2. CHECK SEAT POSITION AIRBAG SENSOR (VEHICLE INVOLVED IN COLLISION)

(a) Perform a diagnostic system check



.

(b) Even if the airbag was not deployed, check if there is any damage to the seat position airbag sensor. If

there are any defects as mentioned below, replace the seat position airbag sensor with a new one:

Cracks, dents or chips on the sensor housing.

Cracks or other damage to the connector.

CAUTION:

SUPPLEMENTAL RESTRAINT SYSTEM: SEAT POSITION SENSOR:...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002Y3300AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: SEAT POSITION SENSOR: REMOVAL; 2015 MY Tundra [08/2014 -

       ]

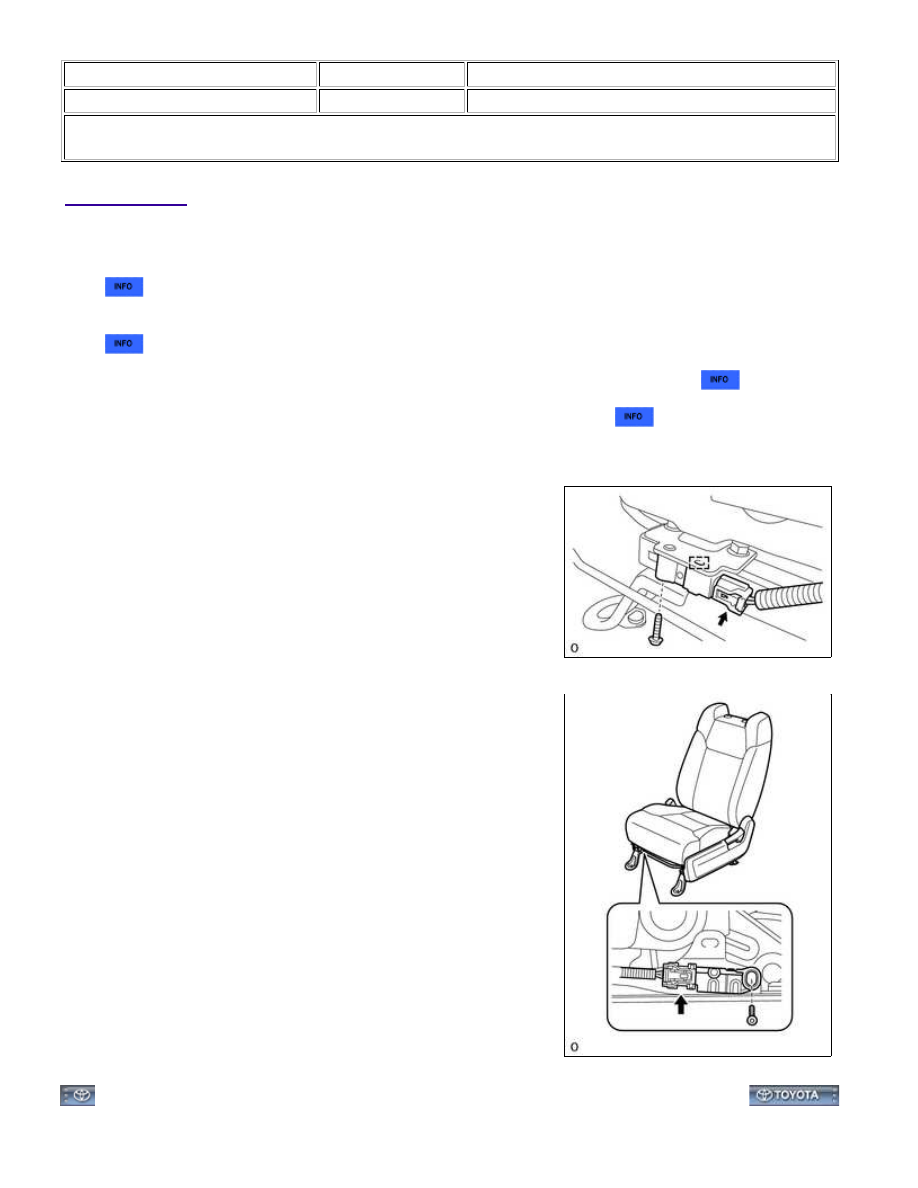

REMOVAL

1. REMOVE FRONT SEAT ASSEMBLY LH

(a) for Manual Seat:

(b) for Power Seat:

2. REMOVE RECLINING ADJUSTER RELEASE HANDLE LH (for Manual Seat)

3. REMOVE FRONT SEAT CUSHION SHIELD LH (for Manual Seat)

4. REMOVE SEAT POSITION AIRBAG SENSOR

(a) for Manual Seat:

(1) Disconnect the connector.

(2) Using a T30 "TORX" socket wrench, remove the "TORX" screw

and seat position airbag sensor.

(b) for Power Seat:

(1) Disconnect the connector.

(2) Using a T30 "TORX" socket wrench, remove the "TORX" screw

and seat position airbag sensor.

SUPPLEMENTAL RESTRAINT SYSTEM: SEAT POSITION SENSOR:...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002Y3100AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: SEAT POSITION SENSOR: INSTALLATION; 2015 MY Tundra [08/2014

-        ]

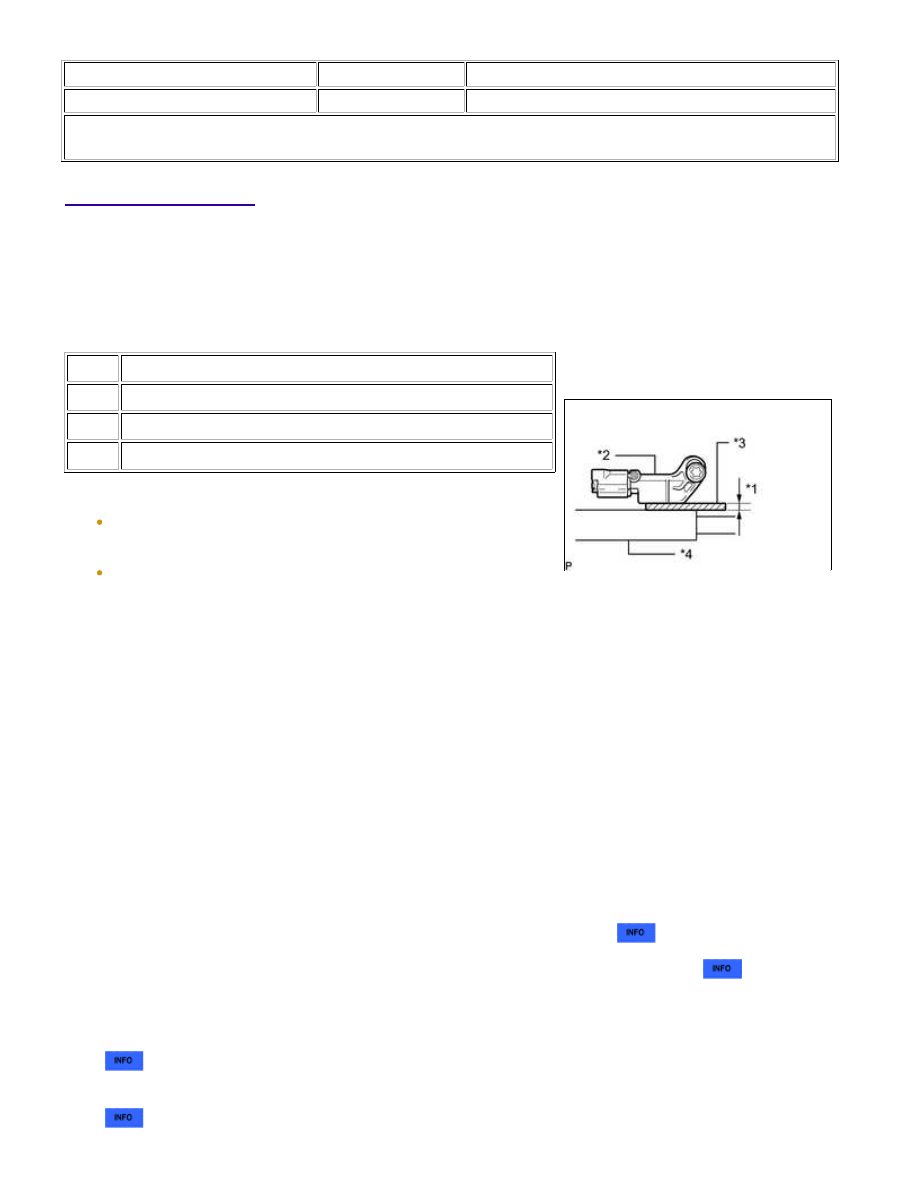

INSTALLATION

1. INSTALL SEAT POSITION AIRBAG SENSOR

(a) Using a 1.0 mm (0.0393 in.) feeler gauge, temporarily install the

seat position airbag sensor.

Text in Illustration

*1

1.0 mm

*2

Seat Position Airbag Sensor

*3

Feeler Gauge

*4

Seat Rail

NOTICE:

If the seat position airbag sensor has been dropped, or there are
any cracks, dents or other defects in the case or connector,
replace the seat position airbag sensor with a new one.
When installing the seat position airbag sensor, be careful that
the SRS wiring does not interfere with or is pinched between
other parts.

HINT:

Be sure that the clearance between the seat position airbag

sensor and the seat rail is within 0.6 to 1.4 mm (0.0236 to
0.0551 in.).

(b) Using a T30 "TORX" socket wrench, tighten the "TORX" screw to install the seat position airbag sensor.

Torque:

8.0 N·m {82 kgf·cm, 71in·lbf}

(c) Make sure that the clearance between the seat position airbag sensor and the seat rail is within 0.6 to 1.4

mm (0.0236 to 0.0551 in.).

(d) Connect the connector.

3. INSTALL RECLINING ADJUSTER RELEASE HANDLE LH (for Manual Seat)

4. INSTALL FRONT SEAT ASSEMBLY LH

(a) for Manual Seat:

(b) for Power Seat:

SUPPLEMENTAL RESTRAINT SYSTEM: SEAT POSITION SENSOR:...

5. CHECK SRS WARNING LIGHT

SUPPLEMENTAL RESTRAINT SYSTEM: SEAT POSITION SENSOR:...
