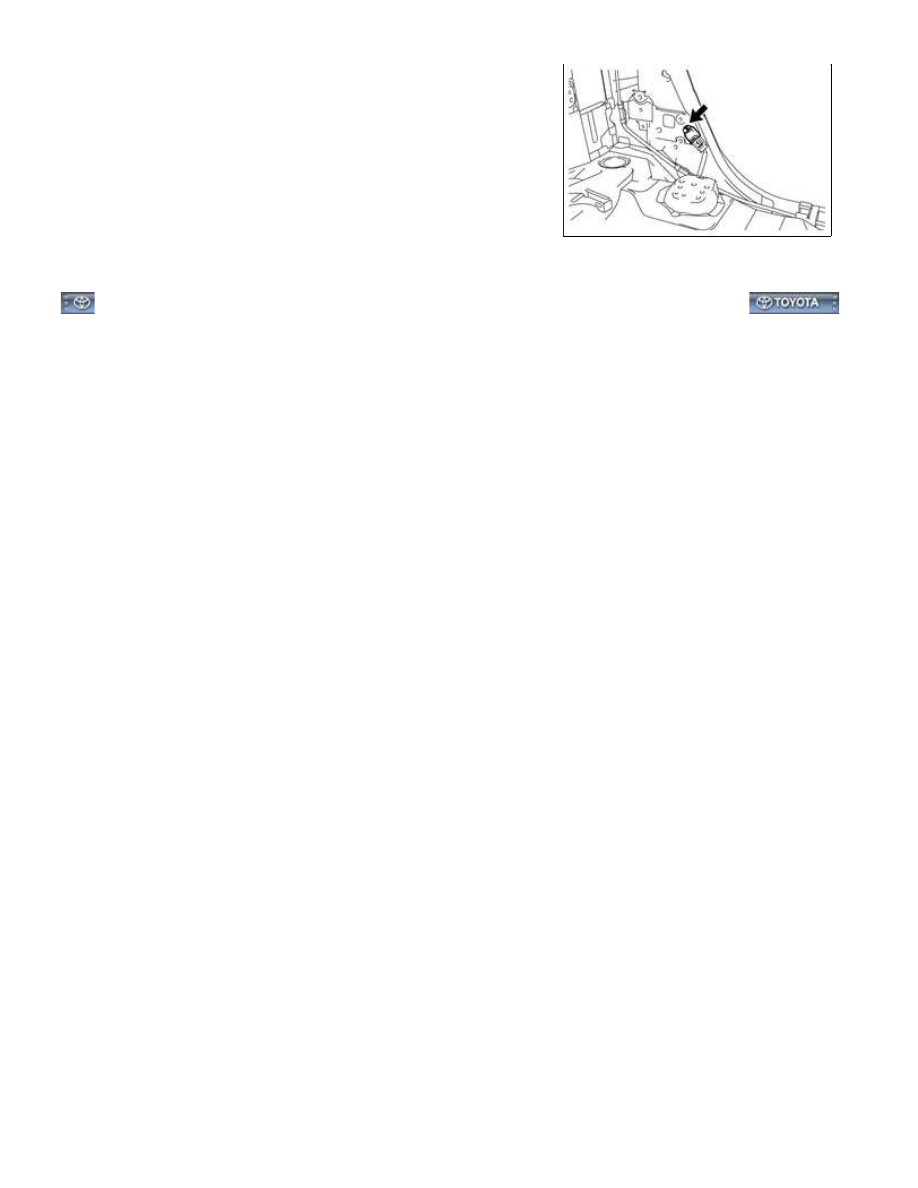

(a) Remove the bolt and side airbag sensor.

(b) Disconnect the connector.

SUPPLEMENTAL RESTRAINT SYSTEM: SIDE AIRBAG SENSOR (fo...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZQH01FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: SIDE AIRBAG SENSOR (for CrewMax): INSTALLATION; 2015 MY

Tundra [08/2014 -        ]

INSTALLATION

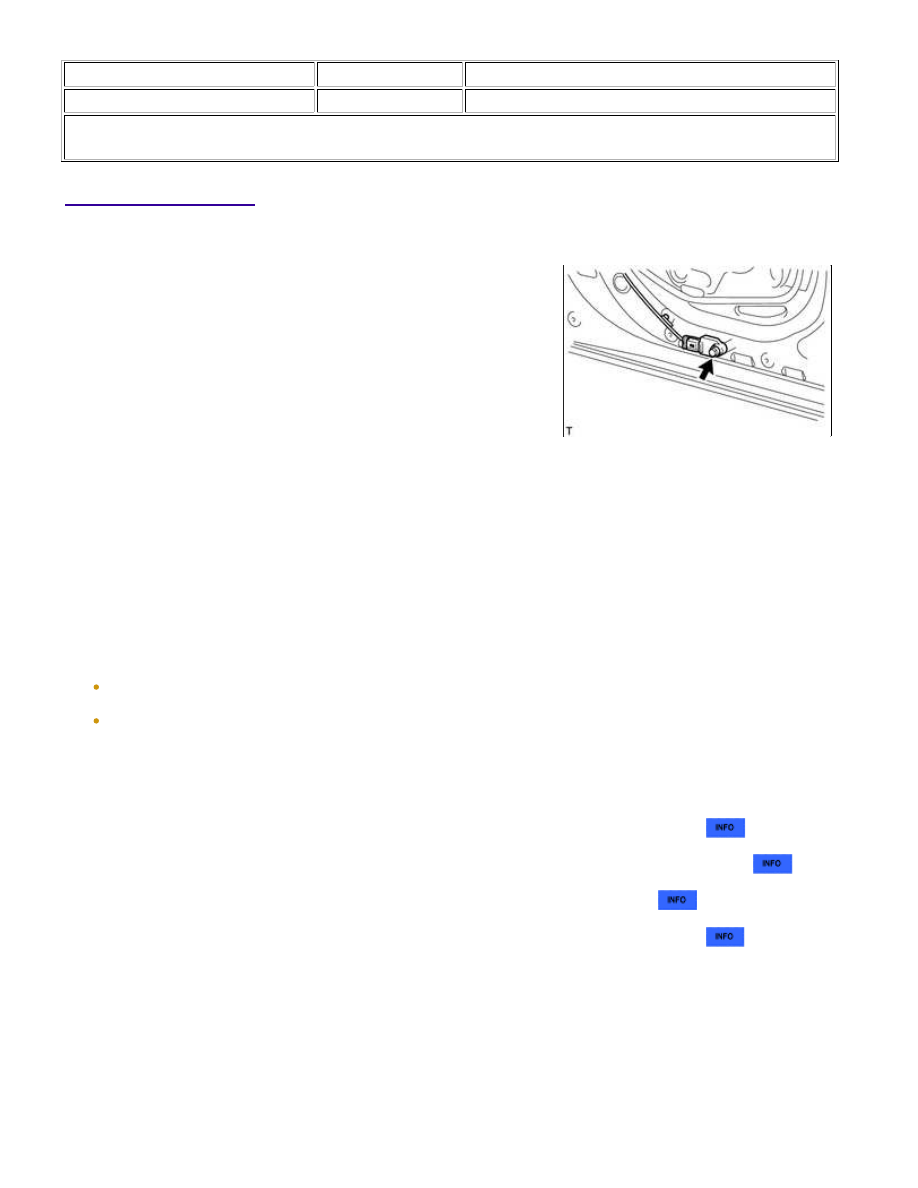

1. INSTALL FRONT SIDE AIRBAG SENSOR

(a) Check that the ignition switch is OFF.

(b) Check that the cable is disconnected from the battery negative (-) terminal.

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent

airbag and seat belt pretensioner activation.

(c) Install the door airbag sensor with the screw.

Torque:

9.0 N·m {92 kgf·cm, 80in·lbf}

NOTICE:

If the door airbag sensor has been dropped, or there are any cracks, dents or other defects in the case,
bracket or connector, replace it with a new one.
When installing the door airbag sensor, be careful that the SRS wiring does not interfere with other parts
and that it is not pinched between other parts.

2. INSTALL FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH (for Front Side)

3. INSTALL FRONT LOWER DOOR FRAME BRACKET GARNISH LH (for Front Side)

4. INSTALL FRONT UPPER ARMREST BASE PANEL LH (for Front Side)

5. INSTALL FRONT DOOR INSIDE HANDLE BEZEL PLUG LH (for Front Side)

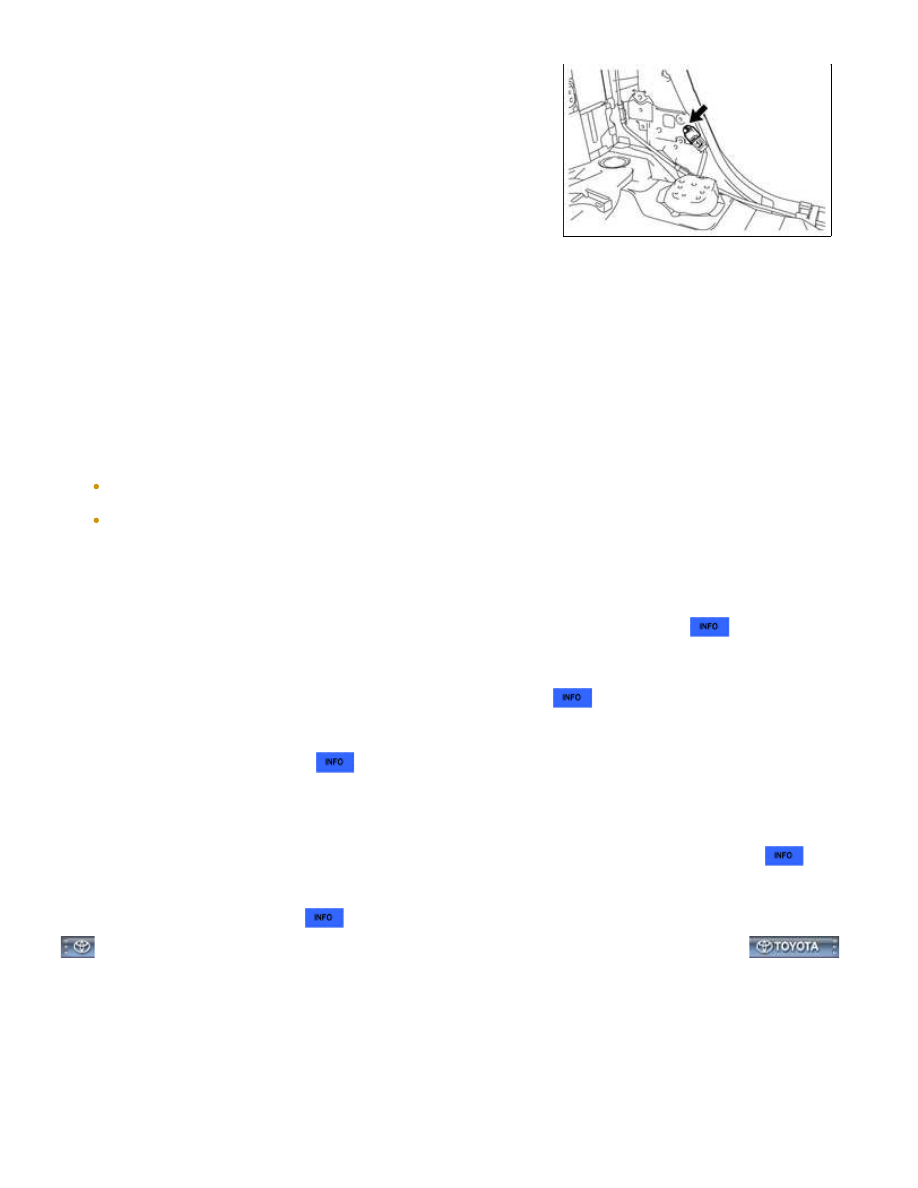

6. INSTALL REAR SIDE AIRBAG SENSOR

SUPPLEMENTAL RESTRAINT SYSTEM: SIDE AIRBAG SENSOR (fo...

(a) Check that the ignition switch is OFF.

(b) Check that the cable is disconnected from the battery negative (-) terminal.

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent

airbag and seat belt pretensioner activation.

(c) Install the side airbag sensor with the bolt.

Torque:

9.0 N·m {92 kgf·cm, 80in·lbf}

NOTICE:

If the side airbag sensor has been dropped, or there are any cracks, dents or other defects in the case,
bracket or connector, replace it with a new one.
When installing the side airbag sensor, be careful that the SRS wiring does not interfere with other parts
and that it is not pinched between other parts.

7. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY LH (for Rear Side)

8. INSTALL REAR DOOR OPENING TRIM WEATHERSTRIP LH (for Rear Side)

9. INSTALL REAR DOOR SCUFF PLATE LH (for Rear Side)

10. INSTALL REAR SEAT ASSEMBLY (for Rear Side)

(a) Install the rear seat assembly



.

11. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

12. CHECK SRS WARNING LIGHT

(a) Check the SRS warning light



.

SUPPLEMENTAL RESTRAINT SYSTEM: SIDE AIRBAG SENSOR (fo...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZQI016X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: SIDE AIRBAG SENSOR (for Double Cab): COMPONENTS; 2015 MY

Tundra [08/2014 -        ]

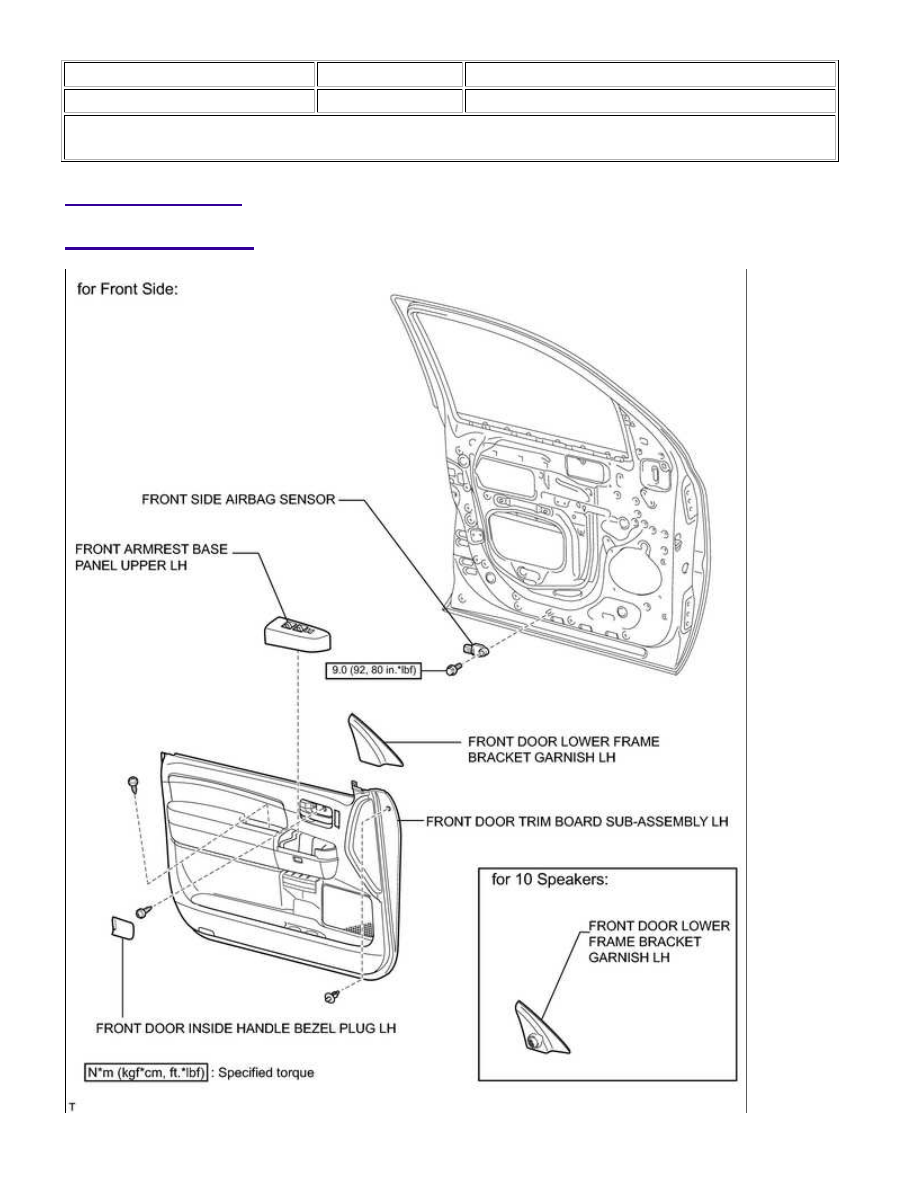

COMPONENTS

ILLUSTRATION
