Toyota Tundra (2015 year). Manual - part 3089

OK

(a) Turn the ignition switch to ON, and wait for at least 60 seconds.

(b) Clear any DTCs stored in the memory



.

HINT:

(d) Turn the ignition switch to ON, and wait for at least 60 seconds.

.

OK:

DTC B1793 is not output.

HINT:

DTCs other than DTC B1793 may be output at this time, but they are not related to this check.

NG

GO TO STEP 2

OK

USE SIMULATION METHOD TO CHECK

2.

CHECK CONNECTION OF CONNECTORS

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Check that the connectors are properly connected to the occupant classification ECU and the

occupant detection sensors.

OK:

Connectors are properly connected.

NG

CONNECT CONNECTORS

3.

CHECK CONNECTORS

(a) Check that the connectors (on the occupant classification ECU side and the occupant detection

sensors side) are not damaged



.

OK:

Connectors are not deformed or damaged.

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

OK

NG

REPLACE FRONT SEAT WIRE RH

4.

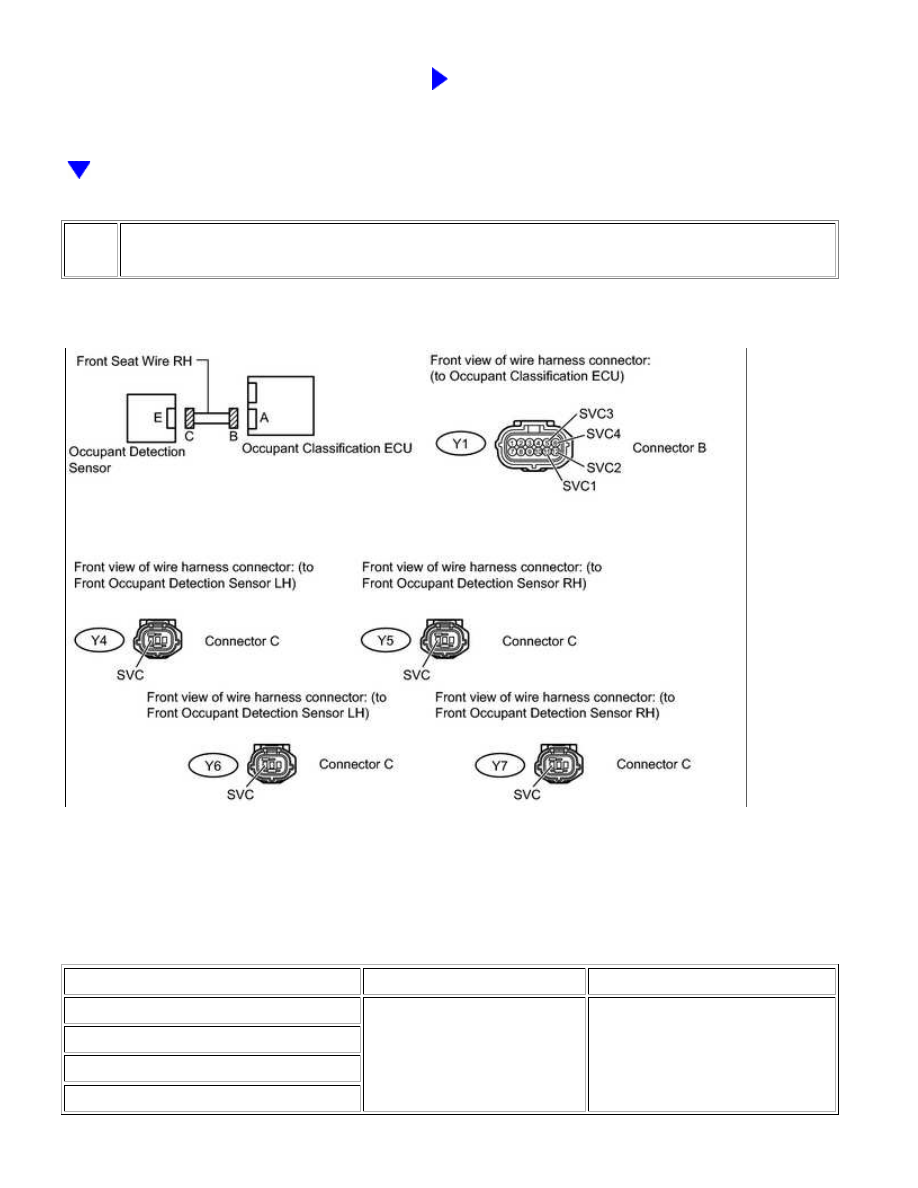

CHECK FRONT SEAT WIRE RH

(a) Disconnect the connectors from the occupant classification ECU and the 4 occupant detection

sensors.

(b) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(c) Turn the ignition switch to ON, and wait for at least 60 seconds.

(d) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

Y1-11 (SVC1) - Body ground

Ignition switch ON

Below 1 V

Y1-12 (SVC2) - Body ground

Y1-5 (SVC3) - Body ground

Y1-6 (SVC4) - Body ground

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

OK

(e) Turn the ignition switch off.

(f) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(g) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

Y1-11 (SVC1) - Y4-1 (SVC)

Always

Below 1 Ω

Y1-12 (SVC2) - Y5-1 (SVC)

Y1-5 (SVC3) - Y6-1 (SVC)

Y1-6 (SVC4) - Y7-1 (SVC)

(h) Measure the resistance according the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Y1-11 (SVC1) - Body ground

Always

1 MΩ or higher

Y1-12 (SVC2) - Body ground

Y1-5 (SVC3) - Body ground

Y1-6 (SVC4) - Body ground

Y1-11 (SVC1) - Y1-12 (SVC)

Y1-11 (SVC1) - Y1-6 (SVC)

Y1-12 (SVC2) - Y1-5 (SVC)

Y1-12 (SVC2) - Y1-6 (SVC)

Y1-11 (SVC1) - Y1-5 (SVC)

Y1-5 (SVC3) - Y1-6 (SVC)

NG

REPLACE FRONT SEAT WIRE RH

5.

CHECK FOR DTC

(a) Connect the connectors to the occupant classification ECU and the 4 occupant detection sensors.

(b) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(c) Turn the ignition switch to ON, and wait for at least 60 seconds.

(d) Clear any DTCs stored in the memory



.

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

NEXT

NEXT

HINT:

(f) Turn the ignition switch to ON, and wait for at least 60 seconds.

.

OK:

DTC B1793 is not output.

HINT:

DTCs other than DTC B1793 may be output at this time, but they are not related to this check.

NG

GO TO STEP 6

OK

USE SIMULATION METHOD TO CHECK

6.

REPLACE OCCUPANT CLASSIFICATION ECU

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Replace the occupant classification ECU.

for Manual Seat

for Power Seat

HINT:

Perform the inspection using parts from a normal vehicle when possible.

7.

PERFORM ZERO POINT CALIBRATION

(a) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(b) Connect the Techstream to the DLC3.

(c) Turn the ignition switch to ON, and wait for at least 60 seconds.

(d) Using the Techstream, perform the zero point calibration



.

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...
