8.

PERFORM SENSITIVITY CHECK

(a) Using the Techstream, perform the sensitivity check



.

Standard range:

27 to 33 kg (59.5 to 72.8 lb)

NEXT

END

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM00000158602DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

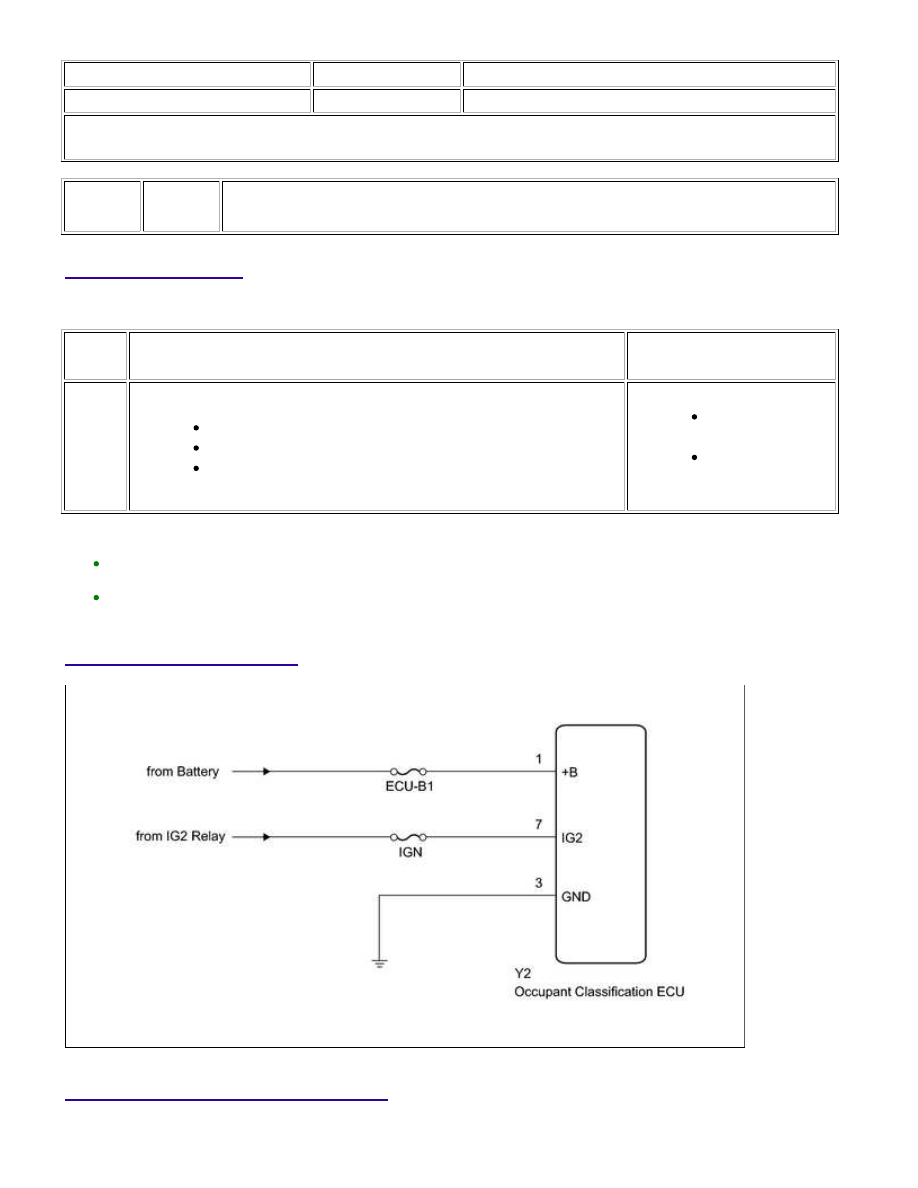

Title: SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICATION SYSTEM: B1794; Open in Occupant

Classification ECU Battery Positive Line; 2015 MY Tundra [08/2014 -        ]

DTC

B1794

Open in Occupant Classification ECU Battery Positive Line

DESCRIPTION

DTC B1794 is set when a malfunction is detected in the occupant classification ECU.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B1794

Occupant classification ECU malfunction

Occupant classification ECU receives short circuit to ground

signal in passenger side buckle switch circuit for 2 seconds

Harness or

connector

Occupant

classification ECU

HINT:

INSPECTION PROCEDURE

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the
negative (-) battery terminal. Therefore, make sure to read the disconnecting the cable from the negative

(-) battery terminal notices before proceeding with work



.

When disconnecting the cable from the negative (-) battery terminal while performing repairs, some

systems need to be initialized after the cable is reconnected



.

Inspect the fuses and relays for circuits related to this system before performing the following inspection
procedure.

PROCEDURE

1.

CHECK FOR DTC

(a) Turn the ignition switch to ON, and wait for at least 60 seconds.

(b) Clear any DTCs stored in the memory



.

HINT:

(d) Turn the ignition switch to ON, and wait for at least 60 seconds.

.

OK:

DTC B1794 is not output.

HINT:

DTCs other than DTC B1794 may be output at this time, but they are not related to this check.

NG

GO TO STEP 2

OK

USE SIMULATION METHOD TO CHECK

2.

CHECK CONNECTION OF CONNECTORS

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Check that the connectors are properly connected to the center airbag sensor, occupant detection

sensors and occupant classification ECU.

OK:

Connectors are properly connected.

NG

CONNECT CONNECTORS

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

OK

OK

3.

CHECK CONNECTORS

(a) Check that the connectors (on the occupant classification ECU side) are not damaged



.

OK:

Connectors are not deformed or damaged.

NG

REPLACE HARNESS OR CONNECTOR

4.

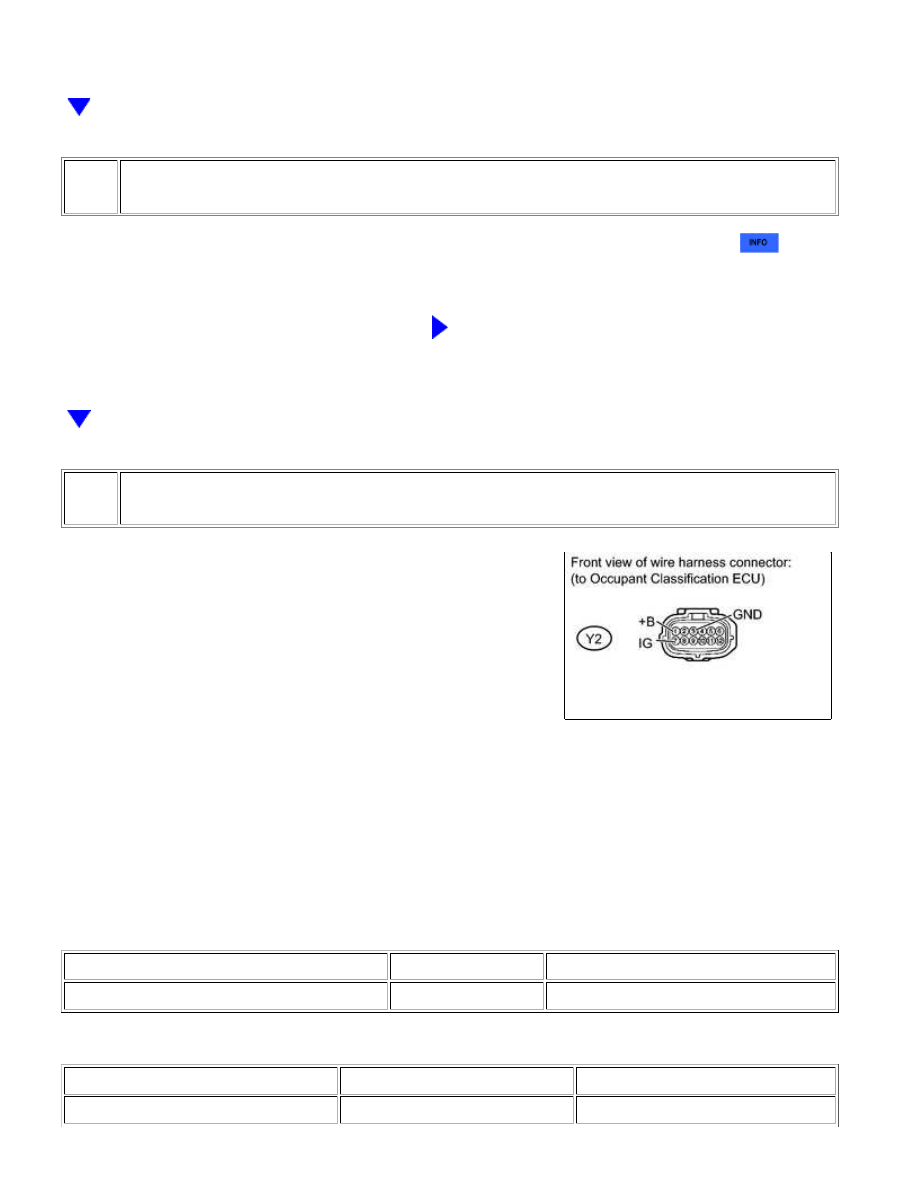

CHECK HARNESS AND CONNECTOR (SOURCE VOLTAGE)

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Disconnect the Y2 ECU connector.

(d) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(e) Turn the ignition switch to ON, and wait for at least 60 seconds.

(f) Measure the resistance and voltage according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Y2-3 (GND) - Body ground

Always

Below 1 Ω

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

Y2-1 (+B) - Body ground

Always

11 to 14 V
