Toyota Tundra (2015 year). Manual - part 3088

(e) Turn the ignition switch to ON, and wait for at least 60 seconds.

.

OK:

DTC B1790 is not output.

HINT:

DTCs other than DTC B1790 may be output at this time, but they are not related to this check.

Result

RESULT

PROCEED TO

DTC B1790 is not output

A

DTC B1790 is output (for Column Shift Type)

B

DTC B1790 is output (for Floor Shift Type)

C

B

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

C

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

A

END

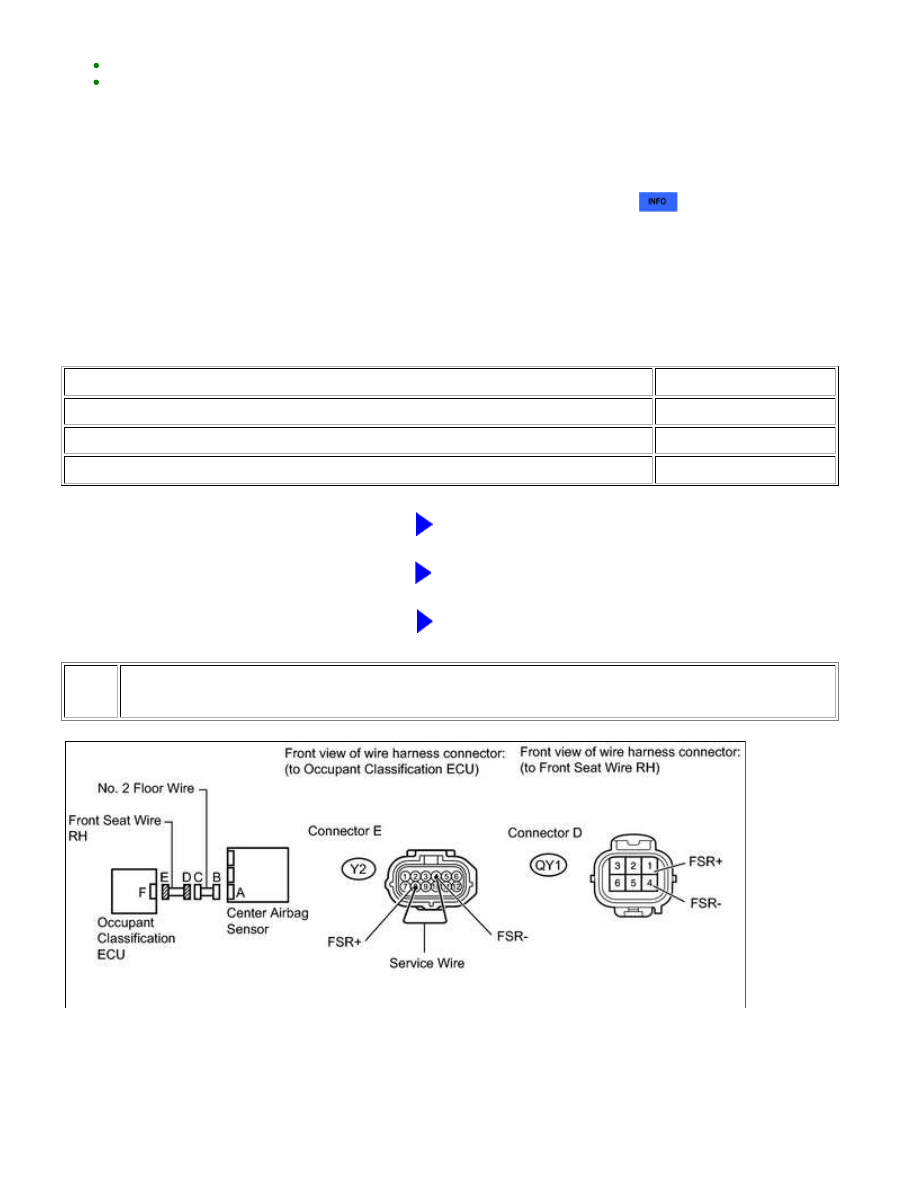

10.

CHECK FRONT SEAT WIRE RH

(a) Disconnect the front seat wire RH connector from the No. 2 floor wire.

(b) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(c) Turn the ignition switch to ON, and wait for at least 60 seconds.

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

(d) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

QY1-1 (FSR+) - Body ground

Ignition switch ON

Below 1 V

QY1-4 (FSR-) - Body ground

(e) Turn the ignition switch off.

(f) Disconnect the connector from the occupant classification ECU.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

QY1-1 (FSR+) - QY1-4 (FSR-)

Always

Below 1 Ω

(i) Disconnect the service wire from connector E.

(j) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

QY1-1 (FSR+) - QY1-4 (FSR-)

Always

1 MΩ or higher

QY1-1 (FSR+) - Body ground

QY1-4 (FSR-) - Body ground

NG

REPLACE FRONT SEAT WIRE RH

OK

REPLACE NO. 2 FLOOR WIRE

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM00000158102DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICATION SYSTEM: B1793; Occupant

Classification Sensor Power Supply Circuit Malfunction; 2015 MY Tundra [08/2014 -        ]

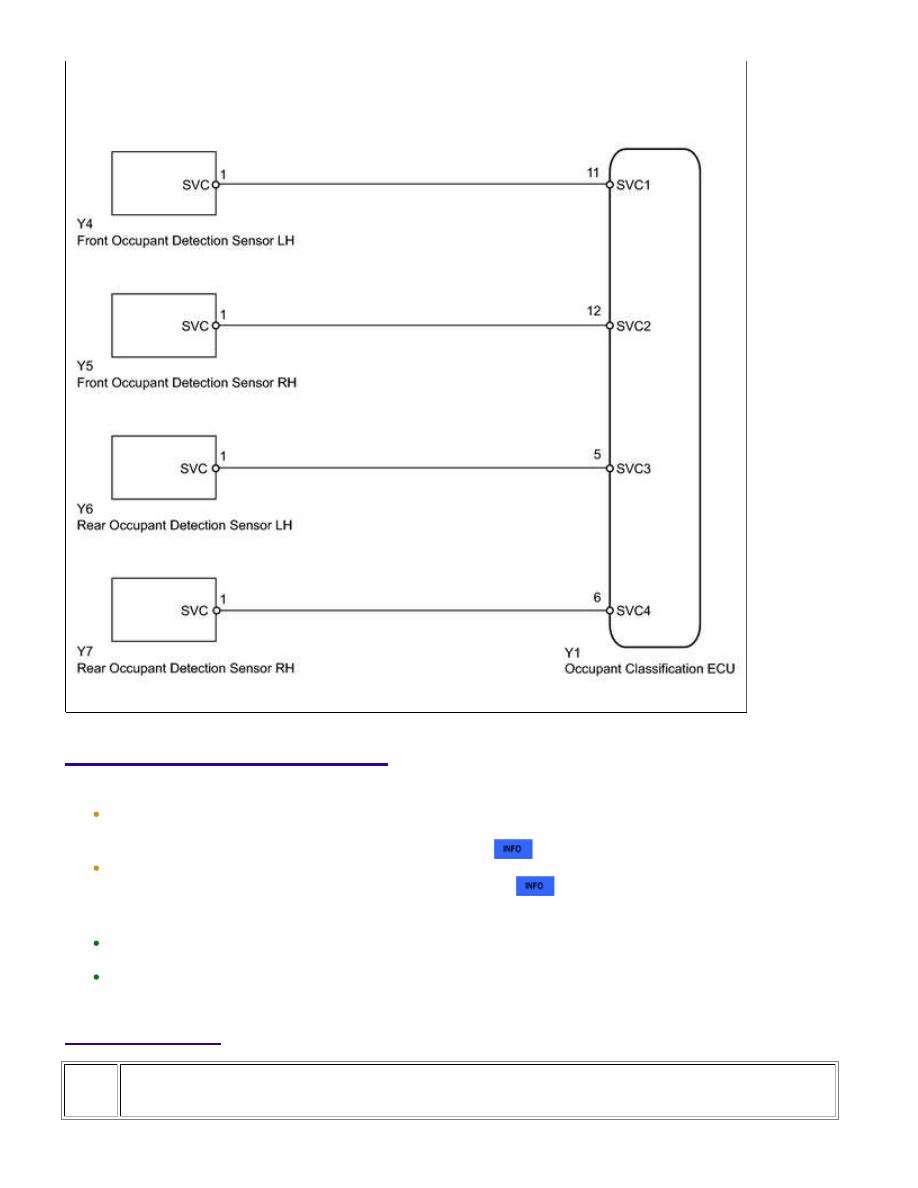

DTC

B1793

Occupant Classification Sensor Power Supply Circuit Malfunction

DESCRIPTION

DTC B1793 is set when a malfunction is detected in the occupant detection sensor power supply circuit.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B1793

signal, open circuit signal, short circuit to ground signal

or short circuit to +B signal in occupant detection sensor

power supply circuit for 2 seconds

Open circuit in occupant detection sensor wire harness

Occupant classification ECU malfunction

Front seat frame with

adjuster RH (Occupant

detection sensors)

Front seat wire RH

Occupant classification

ECU

HINT:

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

INSPECTION PROCEDURE

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the
negative (-) battery terminal. Therefore, make sure to read the disconnecting the cable from the negative

(-) battery terminal notices before proceeding with work



.

When disconnecting the cable from the negative (-) battery terminal while performing repairs, some

systems need to be initialized after the cable is reconnected



.

HINT:

1.

CHECK FOR DTC

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...
