6.6 A

Doc ID: RM000002Y2F011X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: CURTAIN SHIELD AIRBAG ASSEMBLY (for CrewMax):

INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

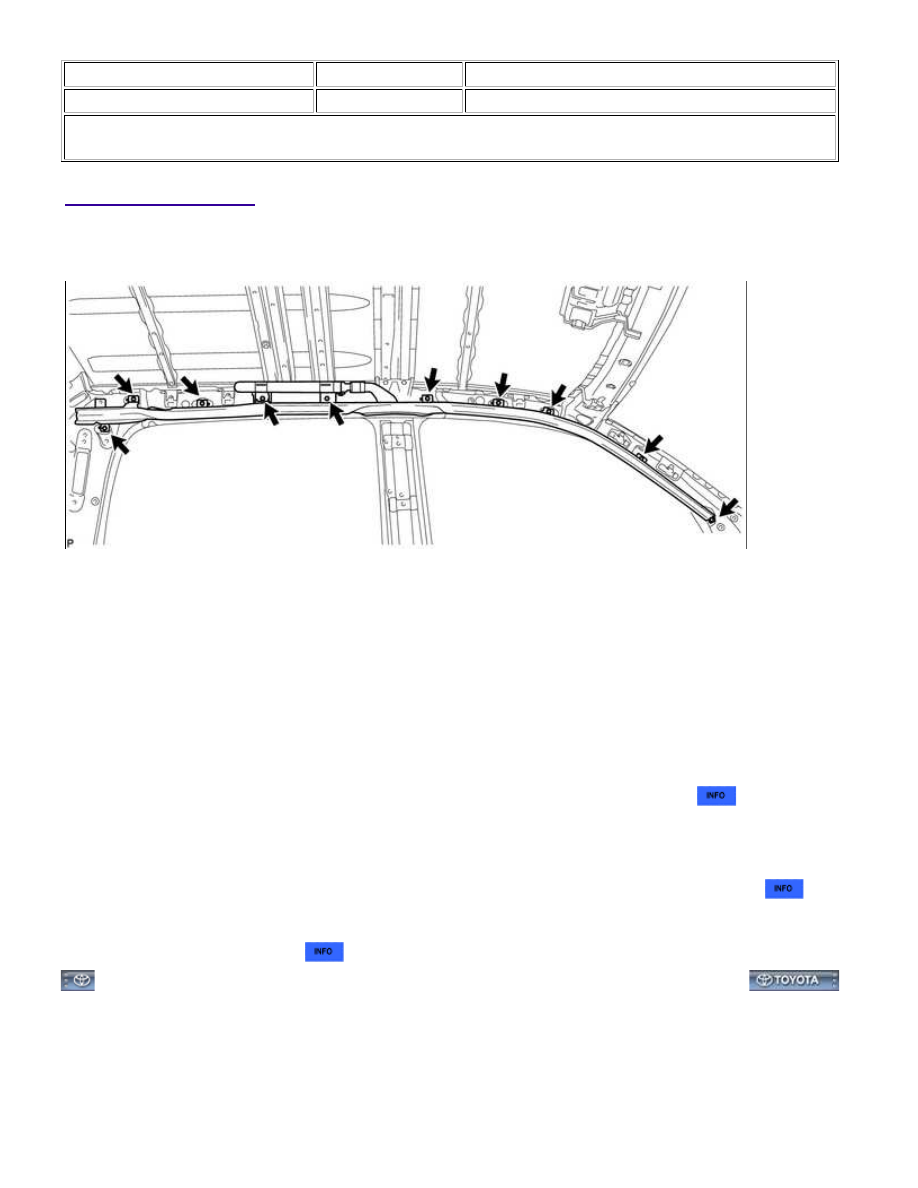

1. INSTALL CURTAIN SHIELD AIRBAG ASSEMBLY

(a) Install the curtain shield airbag with the 10 bolts.

Torque:

11 N·m {110 kgf·cm, 8ft·lbf}

NOTICE:

Do not twist the curtain shield airbag when installing it.

(b) Connect the connector.

NOTICE:

When handling the airbag connector, take care not to damage the airbag wire harness.

2. INSTALL ROOF HEADLINING ASSEMBLY

(a) Refer to the procedures from "INSTALL ROOF HEADLINING ASSEMBLY" (for CrewMax)

3. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

4. CHECK SRS WARNING LIGHT

(a) Check the SRS warning light



.

SUPPLEMENTAL RESTRAINT SYSTEM: CURTAIN SHIELD AIRBA...

Last Modified: 9-16-2014

6.6 N

Doc ID: RM000002Y2E011X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: CURTAIN SHIELD AIRBAG ASSEMBLY (for CrewMax): DISPOSAL;

2015 MY Tundra [08/2014 -        ]

DISPOSAL

HINT:

CAUTION:

HINT:

Prepare a battery as the power source to deploy the airbag.

.

(b) Read the precaution



.

(c) Disconnect the cable from the negative (-) battery terminal.

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent

airbag and seat belt pretensioner activation.

SUPPLEMENTAL RESTRAINT SYSTEM: CURTAIN SHIELD AIRBA...

(1) Disconnect the connector from the curtain shield airbag.

NOTICE:

When handling the airbag connector, take care not to damage the airbag wire harness.

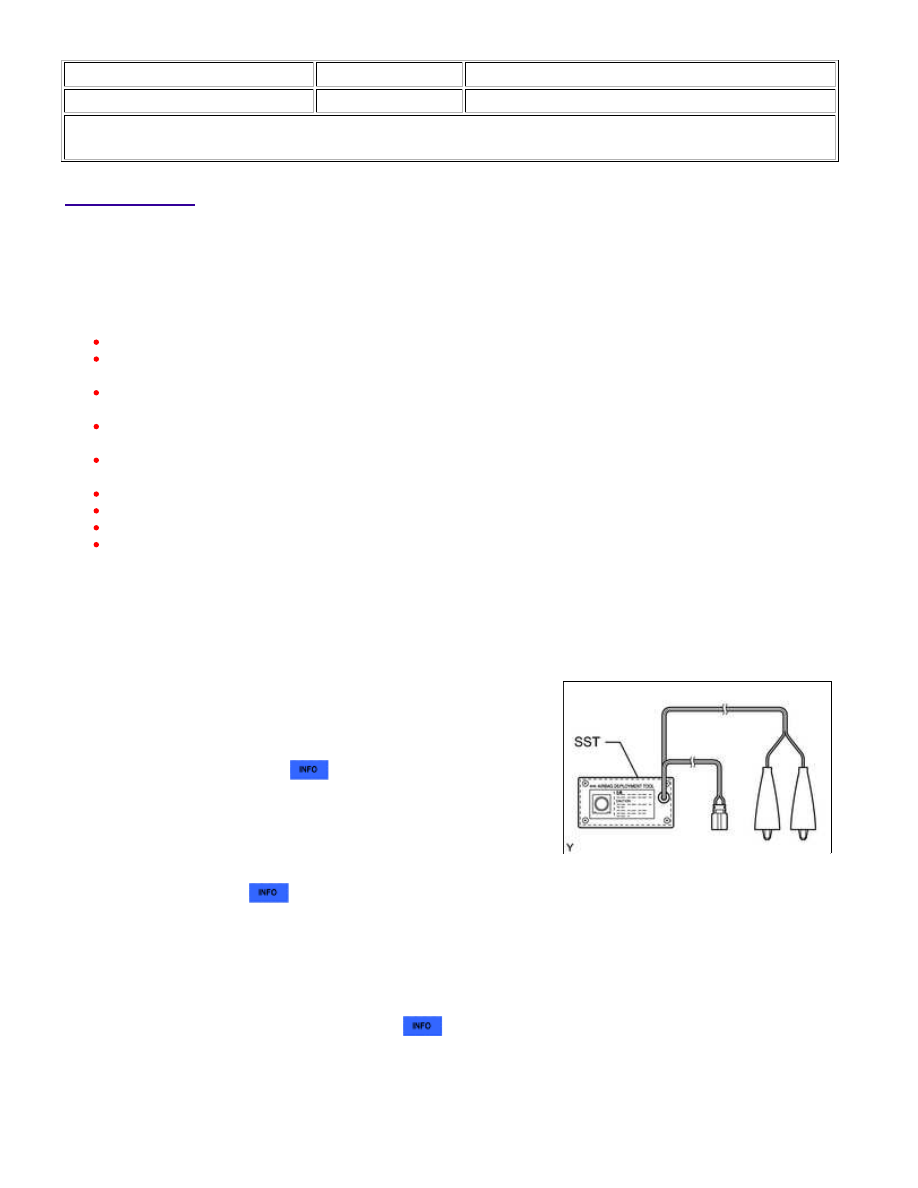

(2) After connecting SST each other, connect them to the curtain shield airbag.

SST: 09082-00700

SST: 09082-00802

09082-10801

09082-40800

NOTICE:

side window.

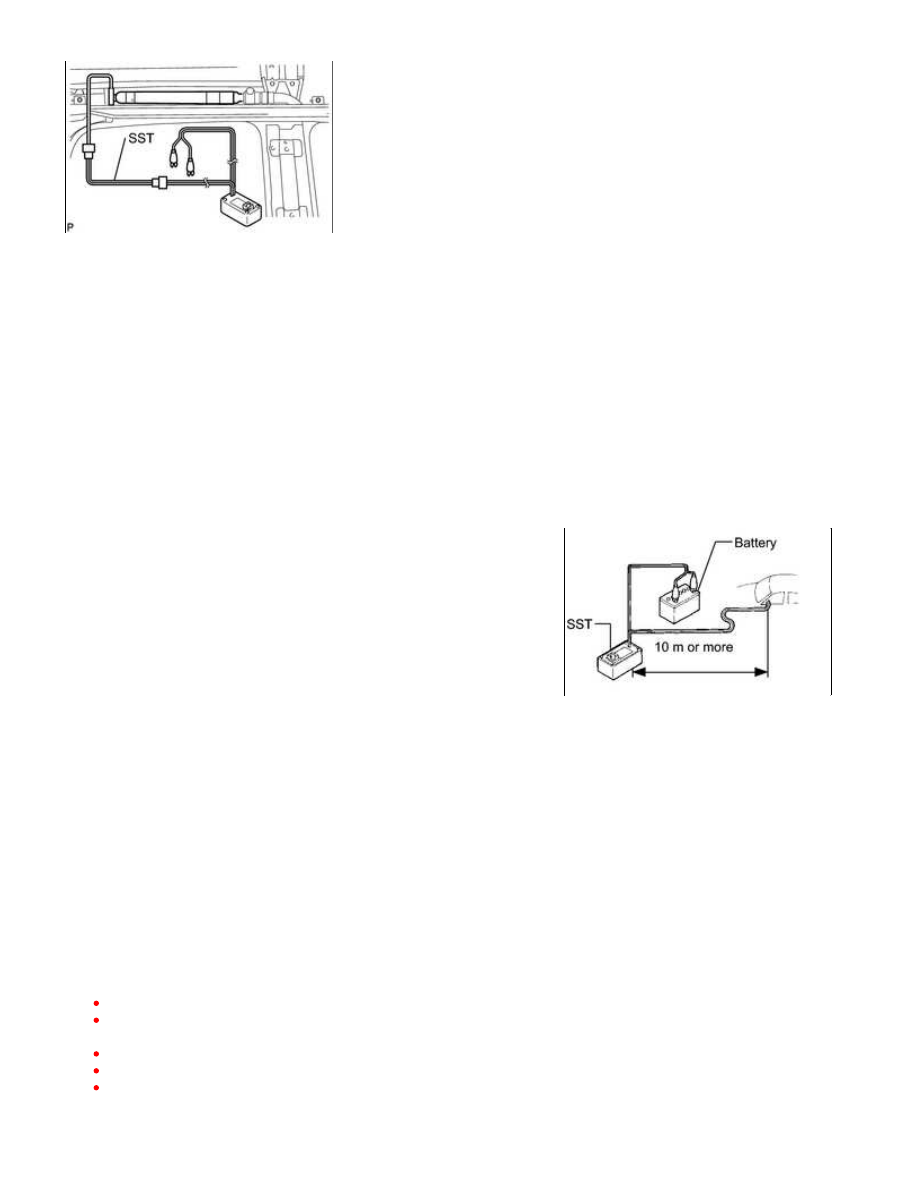

(4) Maintaining enough clearance for SST wire harness in the rear side window, close all doors and windows

Take care not to damage SST wire harness.

(f) Deploy the airbag.

CAUTION:

When deploying the airbag, make sure that no one is near the vehicle.
The curtain shield airbag becomes extremely hot when the airbag is deployed, so do not touch it for at least
30 minutes after deployment.
Use gloves and safety glasses when handling a curtain shield airbag with a deployed airbag.
Do not apply water to a curtain shield airbag with a deployed airbag.
Always wash your hands with water after completing the operation.

HINT:

SUPPLEMENTAL RESTRAINT SYSTEM: CURTAIN SHIELD AIRBA...

CAUTION:

Be sure to follow the procedure detailed below when deploying the airbag.

HINT:

Prepare a battery as the power source to deploy the airbag.

.

(b) Remove the curtain shield airbag



.

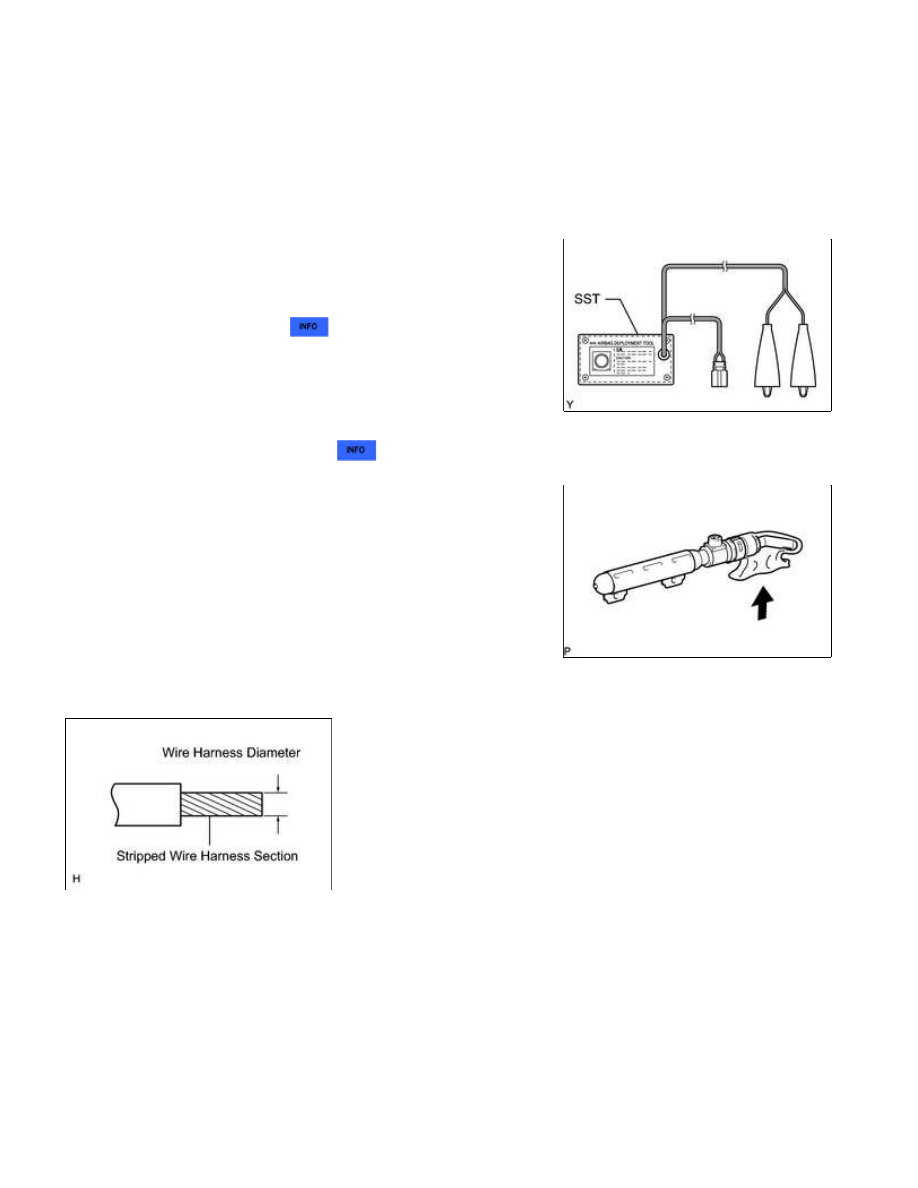

Wire harness:

Stripped wire harness section

1.25 mm

2

 or more (0.00193 in.

2

 or more)

CAUTION:

If the wire harness is too thin or an alternative object is used to tie down the curtain shield airbag, it may

 (0.00193 in.

2

 ).

HINT:
