(1) Disconnect the connector from the curtain shield airbag.

NOTICE:

When handling the airbag connector, take care not to damage the airbag wire harness.

(2) After connecting SST each other, connect them to the curtain shield airbag.

SST: 09082-00700

SST: 09082-00802

09082-10801

09082-40800

NOTICE:

side window.

(4) Maintaining enough clearance for SST wire harness in the rear side window, close all doors and windows

Take care not to damage SST wire harness.

(g) Deploy the airbag.

CAUTION:

When deploying the airbag, make sure that no one is near the vehicle.
The curtain shield airbag becomes extremely hot when the airbag is deployed, so do not touch it for at least
30 minutes after deployment.
Use gloves and safety glasses when handling a curtain shield airbag with a deployed airbag.
Do not apply water to a curtain shield airbag with a deployed airbag.
Always wash your hands with water after completing the operation.

HINT:

SUPPLEMENTAL RESTRAINT SYSTEM: CURTAIN SHIELD AIRBA...

CAUTION:

Be sure to follow the procedure detailed below when deploying the airbag.

HINT:

Prepare a battery as the power source to deploy the airbag.

.

(b) Remove the curtain shield airbag



.

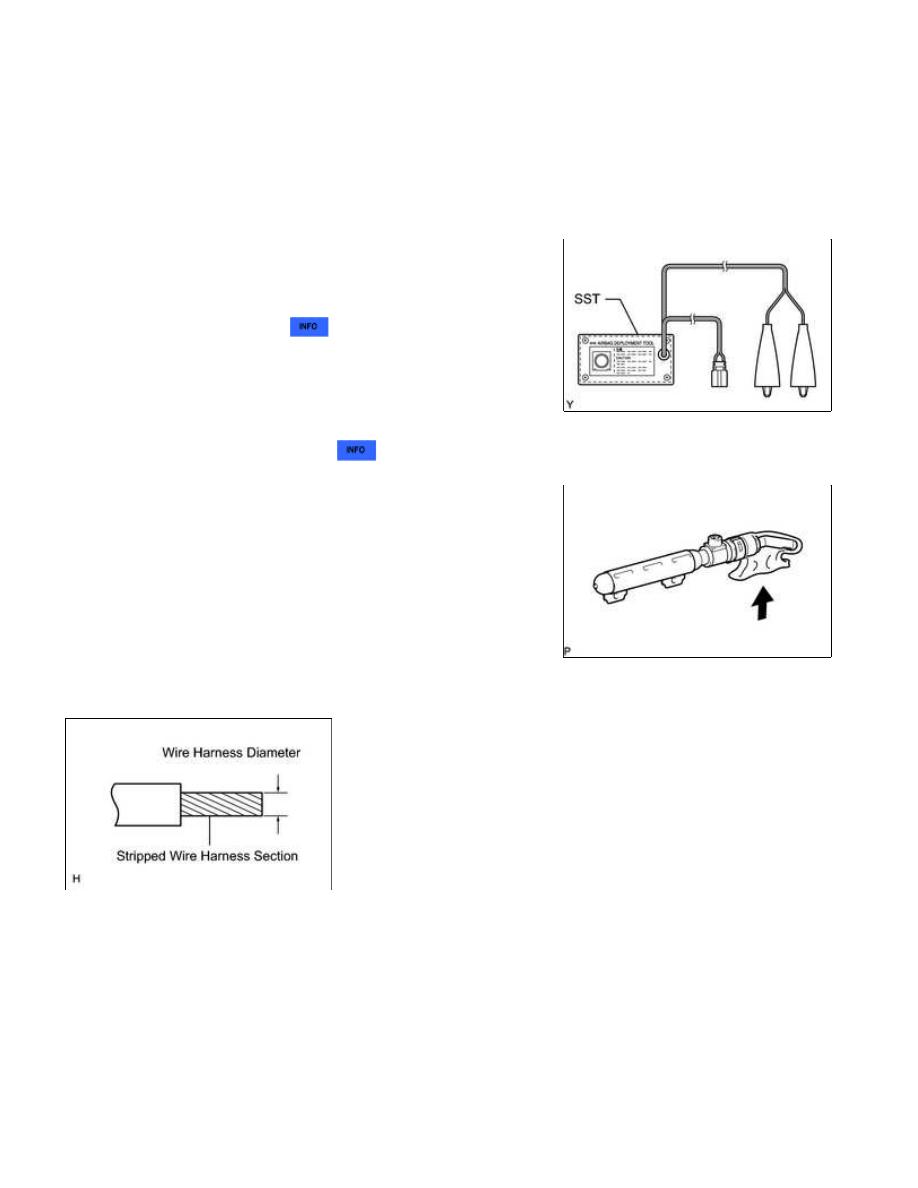

Wire harness:

Stripped wire harness section

1.25 mm

2

 or more (0.00193 in.

2

 or more)

CAUTION:

If the wire harness is too thin or an alternative object is used to tie down the curtain shield airbag, it may

 (0.00193 in.

2

 ).

HINT:

Area = 3.14 x (Diameter)

2

 divided by 4

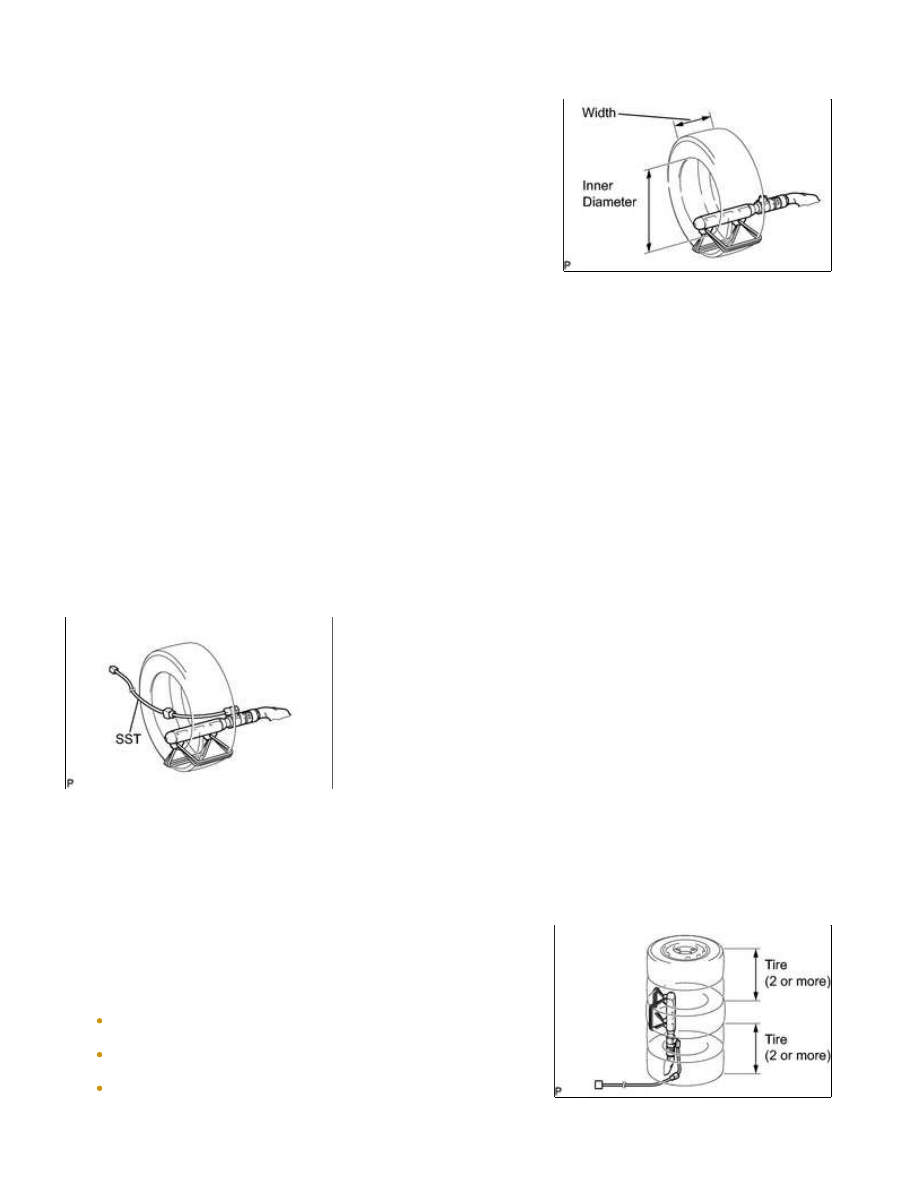

(1) Position the curtain shield airbag inside the tire as shown in

the illustration.

Tire size:

Must exceed the following dimensions

Width

185 mm (7.28 in.)

Inner diameter

360 mm (1.18 ft.)

(2) Tie the curtain shield airbag to the tire with several wire harnesses.

CAUTION:

Make sure that the wire harnesses are tight. If there is slack in the wire harnesses, the curtain shield airbag

may become loose due to the shock when the airbag is deployed.

NOTICE:

As the tires may be damaged by the airbag deployment, use a tire that you are planning to throw away.

(e) Install SST.

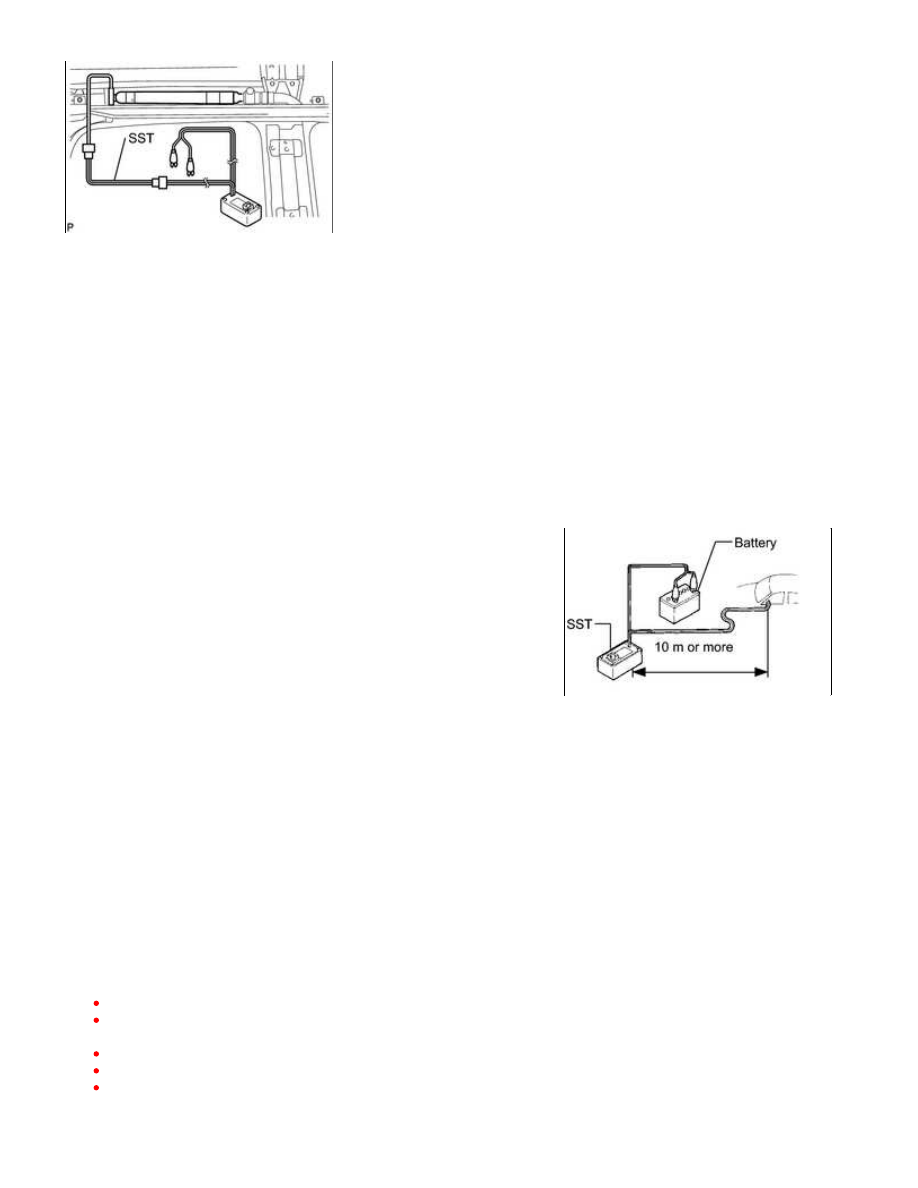

(1) After connecting SST each other, connect them to the curtain shield airbag.

SST: 09082-00802

09082-10801

09082-40800

(f) Place the tires.

NOTICE:

(2) Place at least 2 tires over the tire which the curtain shield

airbag is tied to. The top tire should have the disc wheel

installed.

NOTICE:

Do not place SST connector under the tire because it could be
damaged.
As the disc wheel may be damaged by the airbag deployment,
use a disc wheel that you are planning to throw away.
As the tires may be damaged by the airbag deployment, use a
tire that you are planning to throw away.

SUPPLEMENTAL RESTRAINT SYSTEM: CURTAIN SHIELD AIRBA...

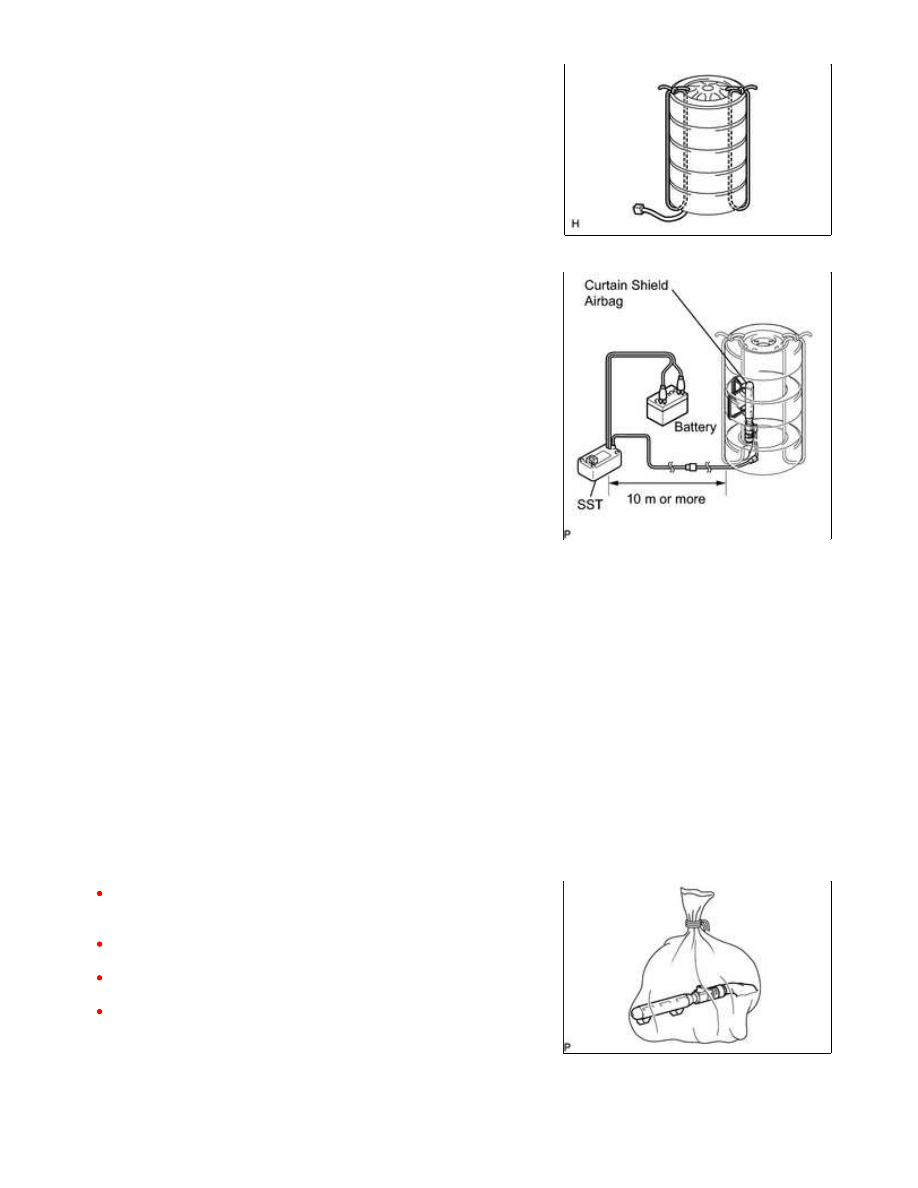

(3) Tie the tires together with 2 wire harnesses.

NOTICE:

Make sure that the wire harnesses are tight. Looseness in the

wire harnesses results in the tires coming free due to the shock
when the airbag is deployed.

(g) Install SST.

(1) Connect SST connector.

SST: 09082-00700

NOTICE:

To avoid damaging SST connector and wire harness, do not lock

CAUTION:

When deploying the airbag, make sure that no one is near the tire.

HINT:

CAUTION:

The curtain shield airbag becomes extremely hot when the
airbag is deployed, so do not touch it for at least 30 minutes after
deployment.
Use gloves and safety glasses when handling a curtain shield
airbag with a deployed airbag.
Do not apply water to a curtain shield airbag with a deployed
airbag.
Always wash your hands with water after completing the
operation.

(1) Remove the curtain shield airbag from the tire.

(2) Place the curtain shield airbag in a plastic bag, tie it tightly
