Title: SUPPLEMENTAL RESTRAINT SYSTEM: CURTAIN SHIELD AIRBAG ASSEMBLY (for CrewMax): COMPONENTS;

2015 MY Tundra [08/2014 -        ]

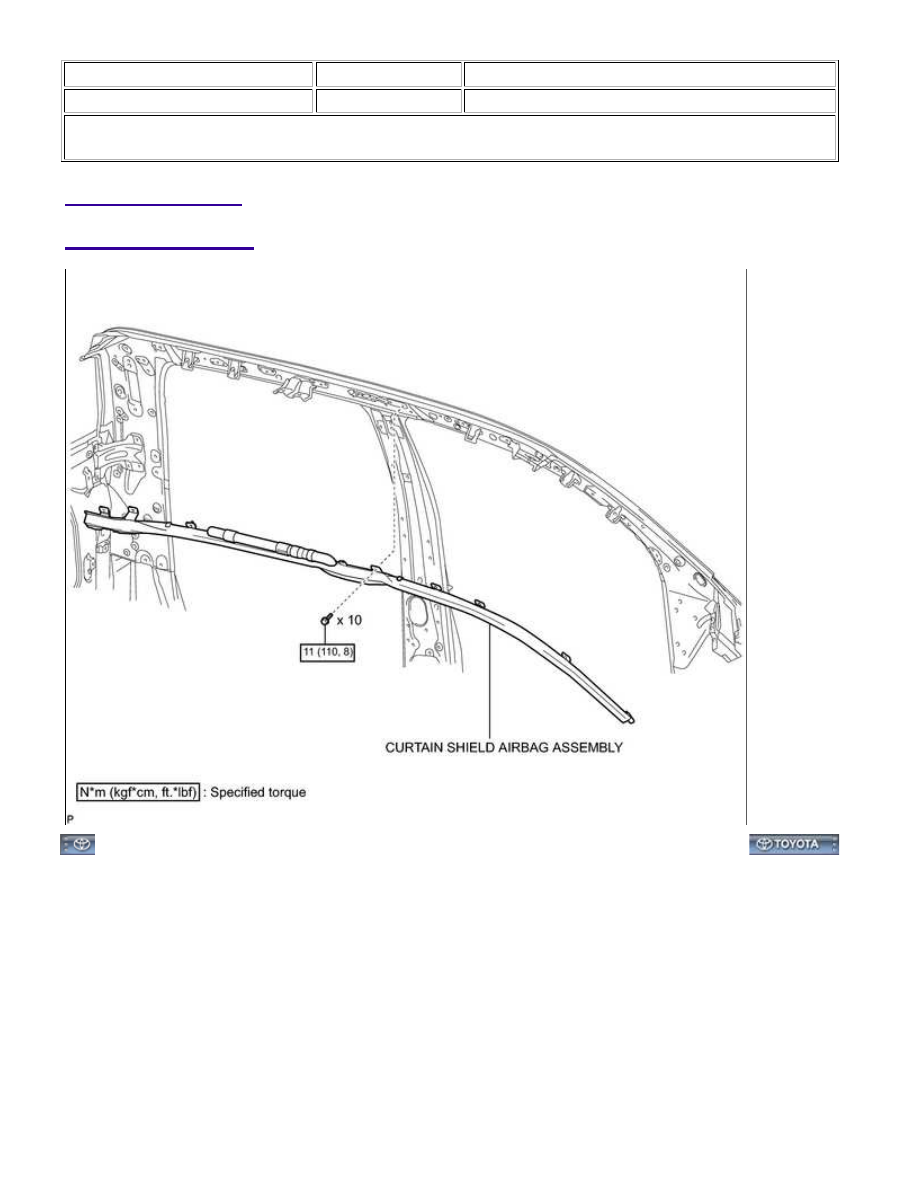

COMPONENTS

ILLUSTRATION

SUPPLEMENTAL RESTRAINT SYSTEM: CURTAIN SHIELD AIRBA...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002Y2I00ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: CURTAIN SHIELD AIRBAG ASSEMBLY (for CrewMax): ON-VEHICLE

INSPECTION; 2015 MY Tundra [08/2014 -        ]

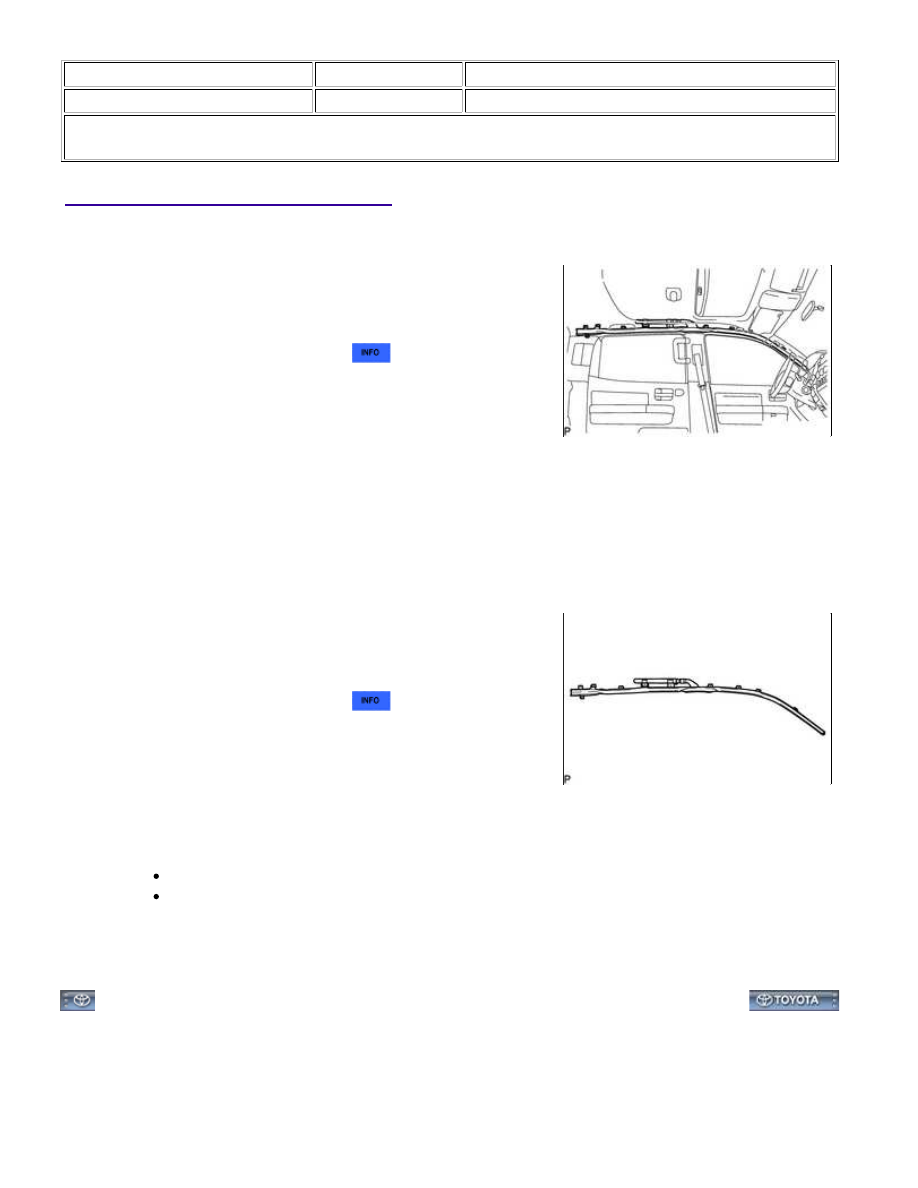

ON-VEHICLE INSPECTION

1. CHECK CURTAIN SHIELD AIRBAG ASSEMBLY (VEHICLE NOT INVOLVED IN COLLISION)

(a) Perform a diagnostic system check



.

Cuts, minute cracks or marked discoloration on the curtain shield airbag.

2. CHECK CURTAIN SHIELD AIRBAG ASSEMBLY (VEHICLE INVOLVED IN COLLISION AND

AIRBAG HAS NOT DEPLOYED)

(a) Perform a diagnostic system check



.

(b) With the curtain shield airbag removed from the vehicle, perform a visual check. If there are any defects as

mentioned below, replace the curtain shield airbag with a new one:

Cuts, minute cracks or marked discoloration on the curtain shield airbag.

Cracks or other damage to the connectors.

CAUTION:

SUPPLEMENTAL RESTRAINT SYSTEM: CURTAIN SHIELD AIRBA...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002Y2H011X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: CURTAIN SHIELD AIRBAG ASSEMBLY (for CrewMax): REMOVAL;

2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent

airbag and seat belt pretensioner activation.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3. REMOVE ROOF HEADLINING ASSEMBLY

HINT:

Refer to the procedures up to "REMOVE ROOF HEADLINING ASSEMBLY" (for CrewMax)



.

4. REMOVE CURTAIN SHIELD AIRBAG ASSEMBLY

(a) Disconnect the connector.

NOTICE:

When handling the airbag connector, take care not to damage the airbag wire harness.

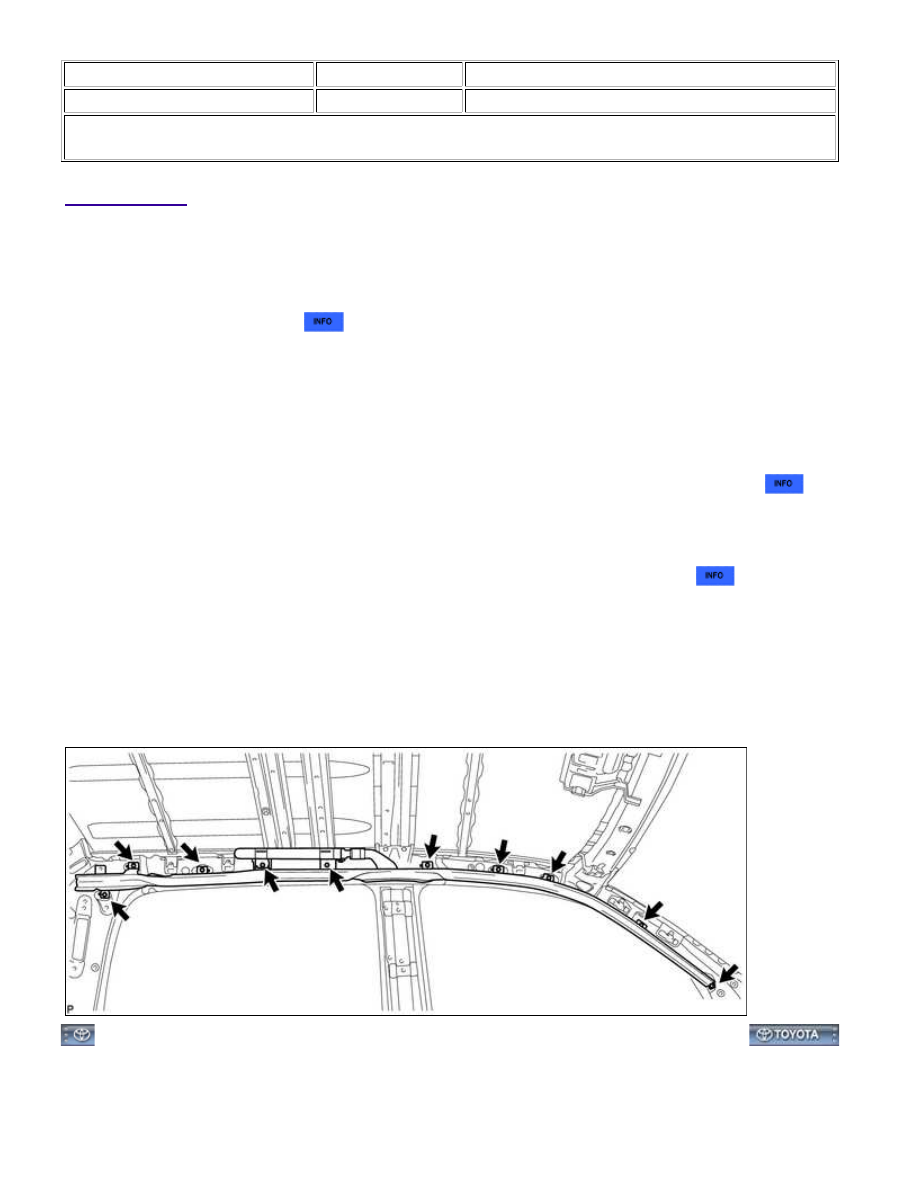

(b) Remove the 10 bolts and curtain shield airbag.
