Area = 3.14 x (Diameter)

2

 divided by 4

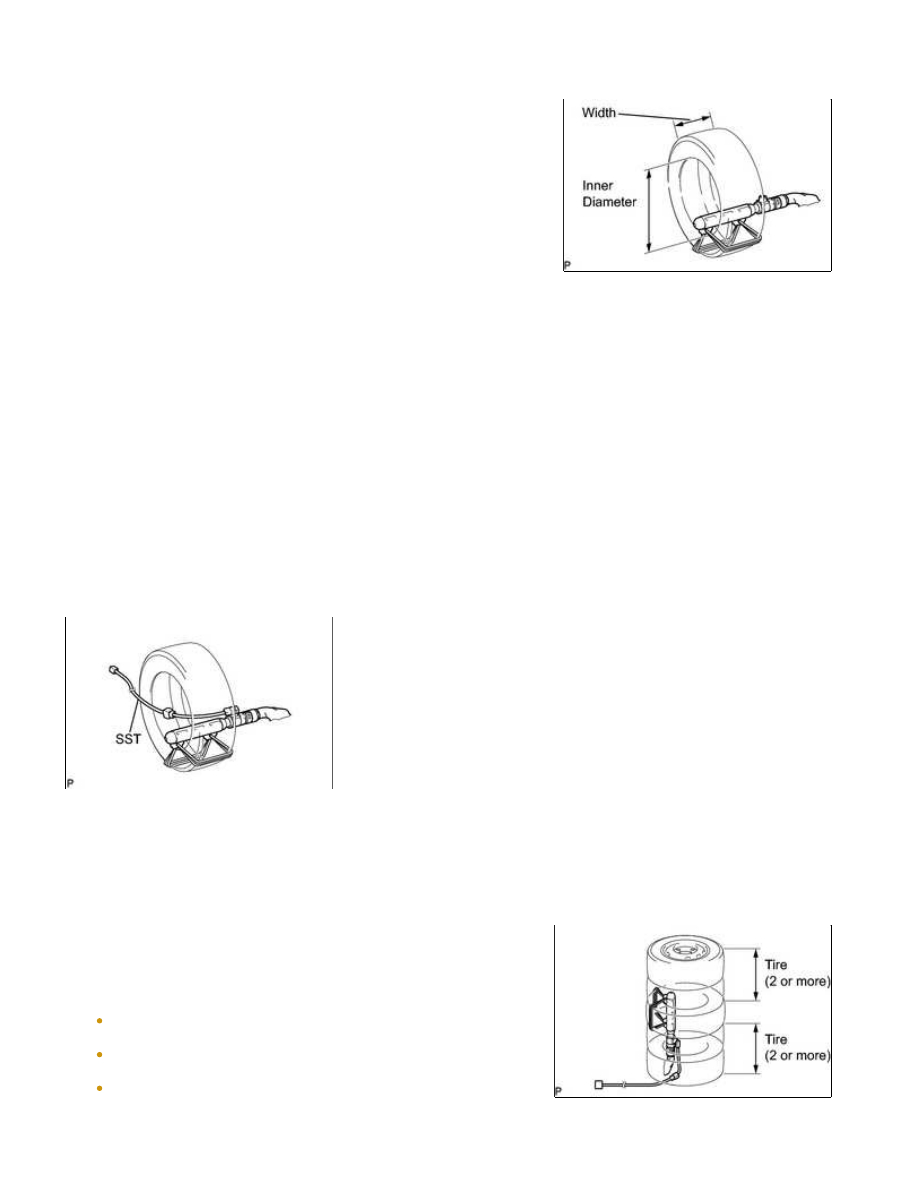

(1) Position the curtain shield airbag inside the tire as shown in

the illustration.

Tire size:

Must exceed the following dimensions

Width

185 mm (7.28 in.)

Inner diameter

360 mm (1.18 ft.)

(2) Tie the curtain shield airbag to the tire with several wire harnesses.

CAUTION:

Make sure that the wire harnesses are tight. If there is slack in the wire harnesses, the curtain shield airbag

may become loose due to the shock when the airbag is deployed.

NOTICE:

As the tires may be damaged by the airbag deployment, use a tire that you are planning to throw away.

(e) Install SST.

(1) After connecting SST each other, connect them to the curtain shield airbag.

SST: 09082-00802

09082-10801

09082-40800

(f) Place the tires.

NOTICE:

(2) Place at least 2 tires over the tire which the curtain shield

airbag is tied to. The top tire should have the disc wheel

installed.

NOTICE:

Do not place SST connector under the tire because it could be
damaged.
As the disc wheel may be damaged by the airbag deployment,
use a disc wheel that you are planning to throw away.
As the tires may be damaged by the airbag deployment, use a
tire that you are planning to throw away.

SUPPLEMENTAL RESTRAINT SYSTEM: CURTAIN SHIELD AIRBA...

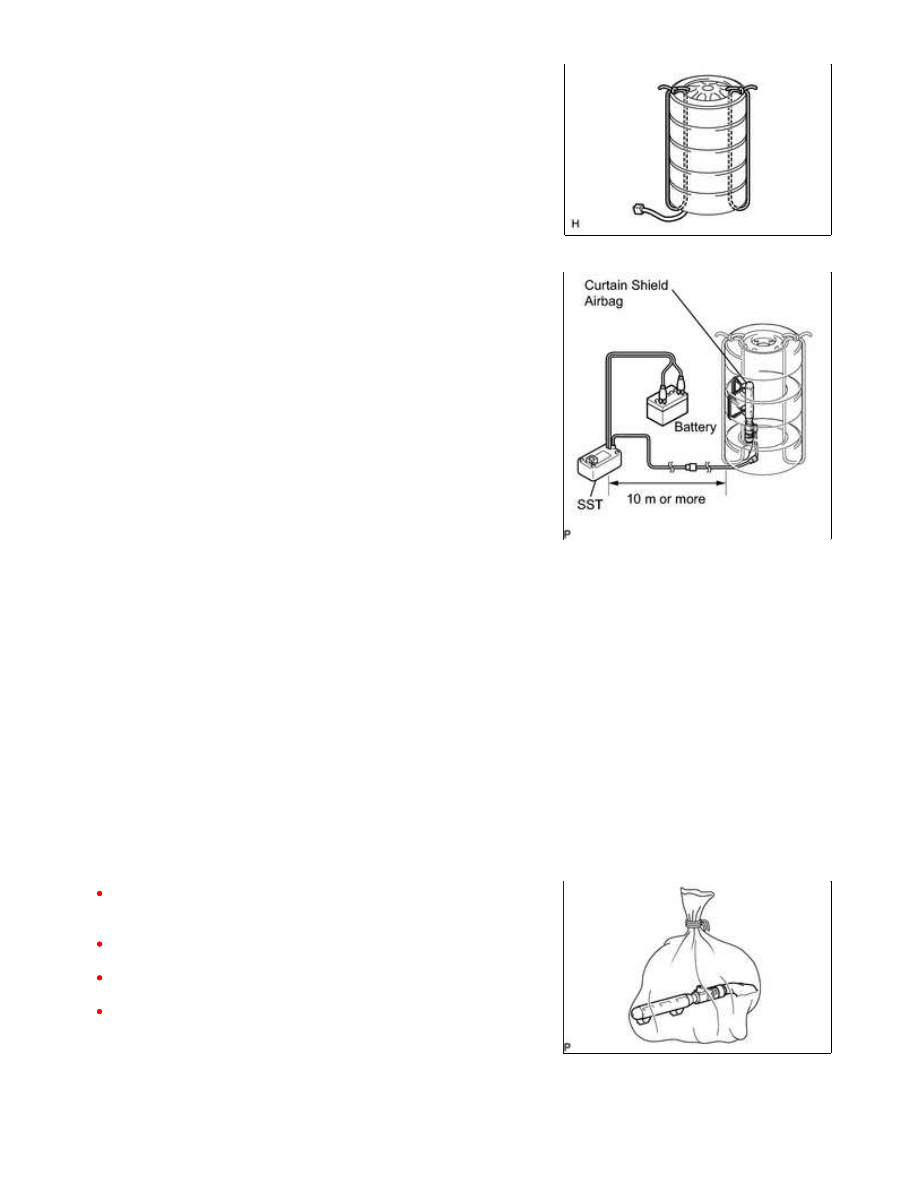

(3) Tie the tires together with 2 wire harnesses.

NOTICE:

Make sure that the wire harnesses are tight. Looseness in the

wire harnesses results in the tires coming free due to the shock
when the airbag is deployed.

(g) Install SST.

(1) Connect SST connector.

SST: 09082-00700

NOTICE:

To avoid damaging SST connector and wire harness, do not lock

CAUTION:

When deploying the airbag, make sure that no one is near the tire.

HINT:

CAUTION:

The curtain shield airbag becomes extremely hot when the
airbag is deployed, so do not touch it for at least 30 minutes after
deployment.
Use gloves and safety glasses when handling a curtain shield
airbag with a deployed airbag.
Do not apply water to a curtain shield airbag with a deployed
airbag.
Always wash your hands with water after completing the
operation.

(1) Remove the curtain shield airbag from the tire.

(2) Place the curtain shield airbag in a plastic bag, tie it tightly

SUPPLEMENTAL RESTRAINT SYSTEM: CURTAIN SHIELD AIRBA...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000003QJ600OX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

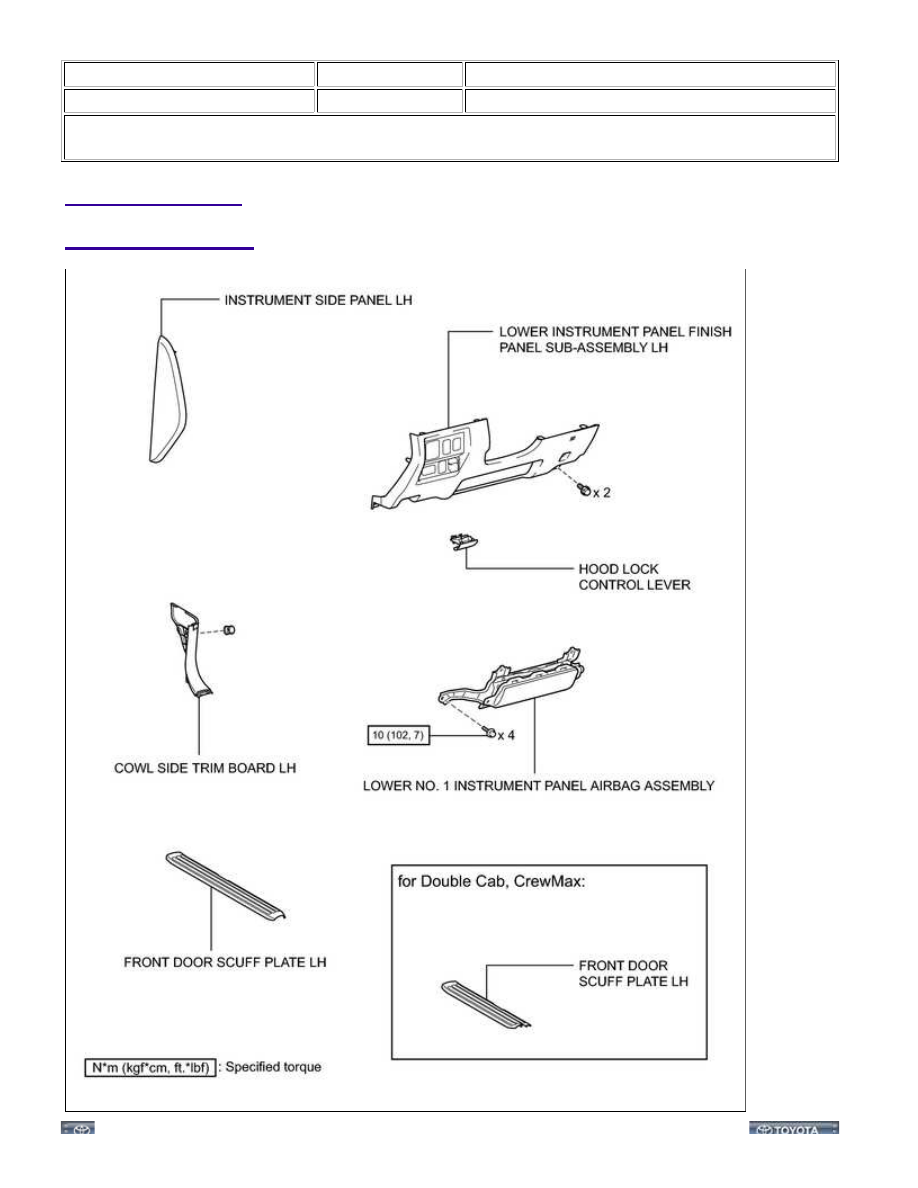

Title: SUPPLEMENTAL RESTRAINT SYSTEM: DRIVER SIDE KNEE AIRBAG ASSEMBLY: COMPONENTS; 2015 MY

Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION
