Toyota Tundra (2015 year). Manual - part 3039

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030FW009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

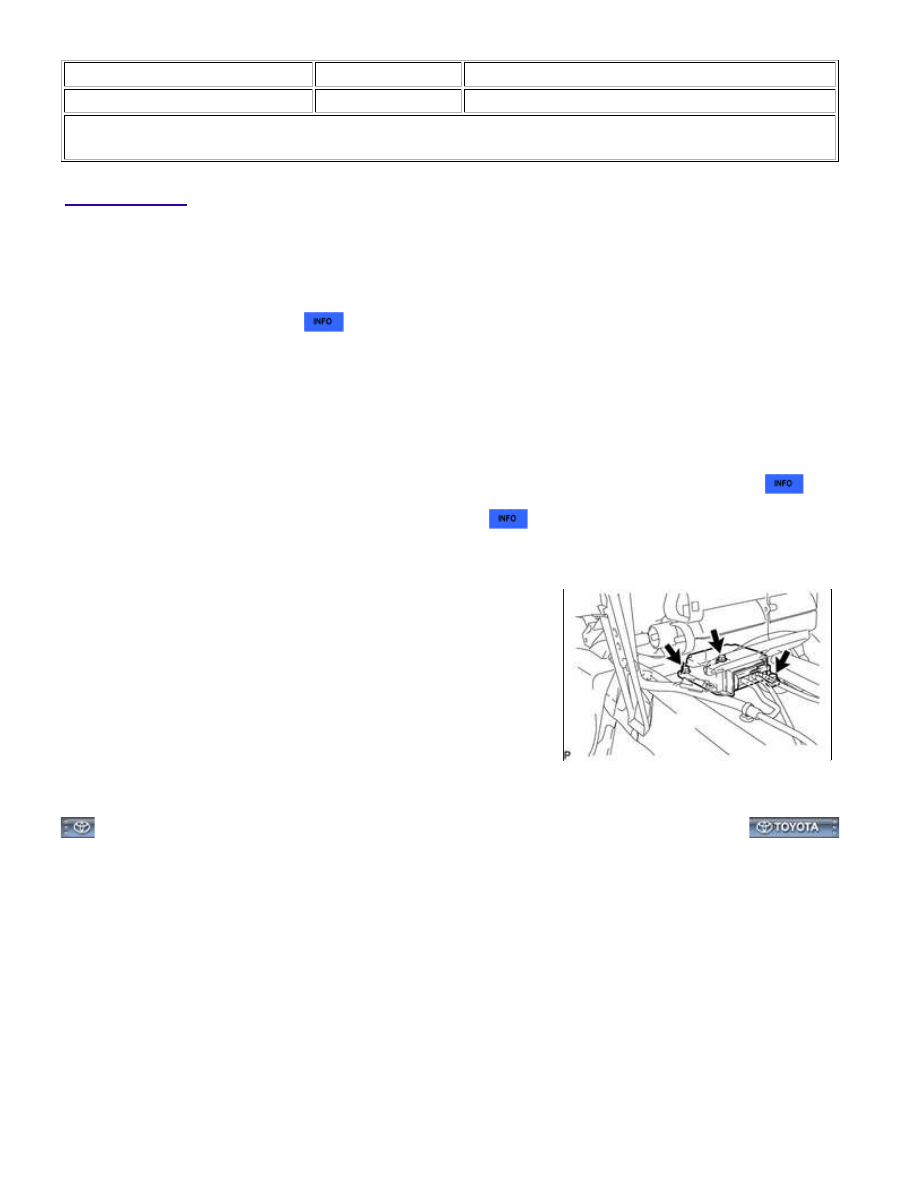

Title: SUPPLEMENTAL RESTRAINT SYSTEM: CENTER AIRBAG SENSOR ASSEMBLY (for Column Shift Type):

REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent

airbag and seat belt pretensioner activation.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3. REMOVE CENTER LOWER INSTRUMENT COVER

4. REMOVE CENTER AIRBAG SENSOR ASSEMBLY

(a) Disconnect the holder (with connectors).

(b) Remove the 3 bolts and airbag sensor.

SUPPLEMENTAL RESTRAINT SYSTEM: CENTER AIRBAG SENSO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030FU009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

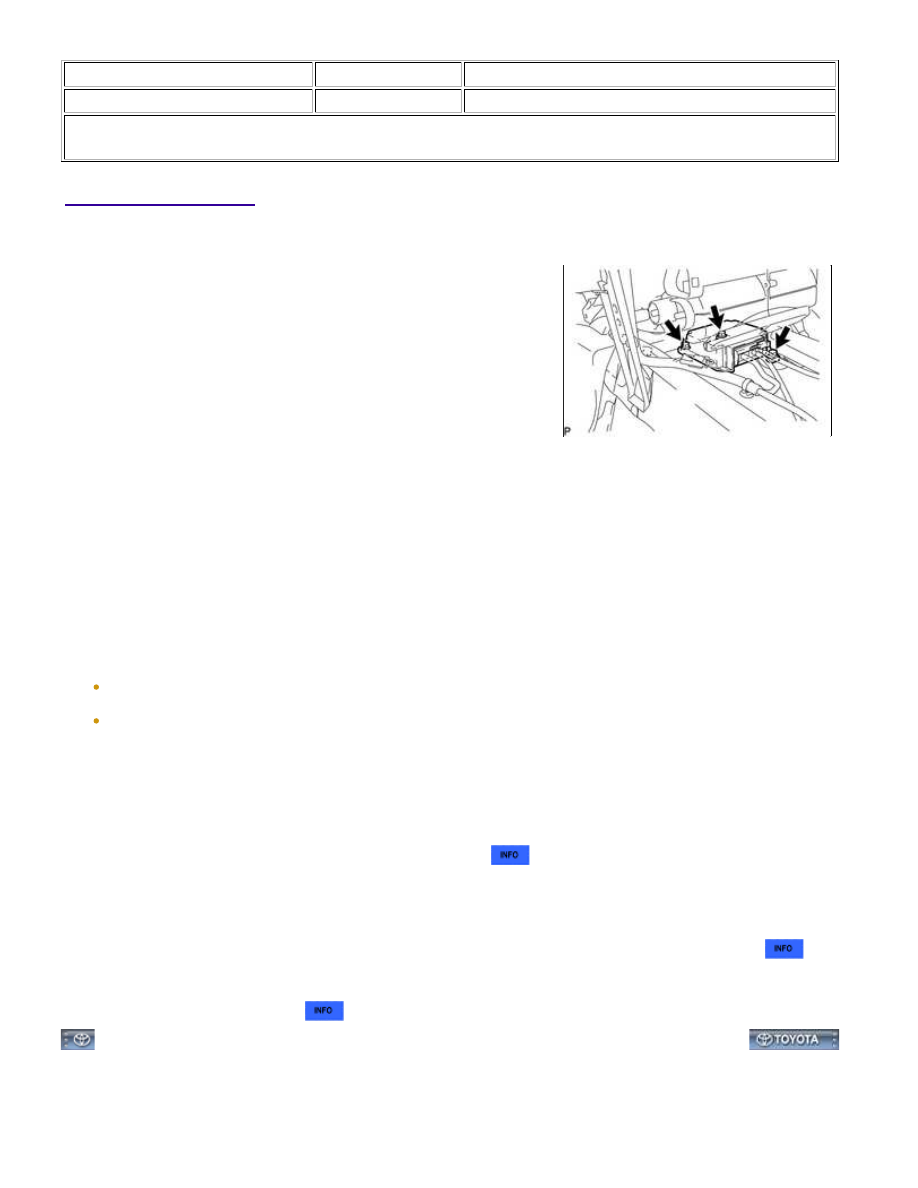

Title: SUPPLEMENTAL RESTRAINT SYSTEM: CENTER AIRBAG SENSOR ASSEMBLY (for Column Shift Type):

INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL CENTER AIRBAG SENSOR ASSEMBLY

(a) Check that the ignition switch is OFF.

(b) Check that the cable is disconnected from the battery negative (-) terminal.

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent

airbag and seat belt pretensioner activation.

(c) Install the airbag sensor with the 3 bolts.

Torque:

18 N·m {184 kgf·cm, 13ft·lbf}

NOTICE:

If the center airbag sensor has been dropped, or there are any cracks, dents or other defects in the case,
bracket or connector, replace it with a new one.
When installing the center airbag sensor, be careful that the SRS wiring does not interfere with other parts
and that it is not pinched between other parts.

3. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

4. CHECK SRS WARNING LIGHT

(a) Check the SRS warning light



.

SUPPLEMENTAL RESTRAINT SYSTEM: CENTER AIRBAG SENSO...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002Y2M00UX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

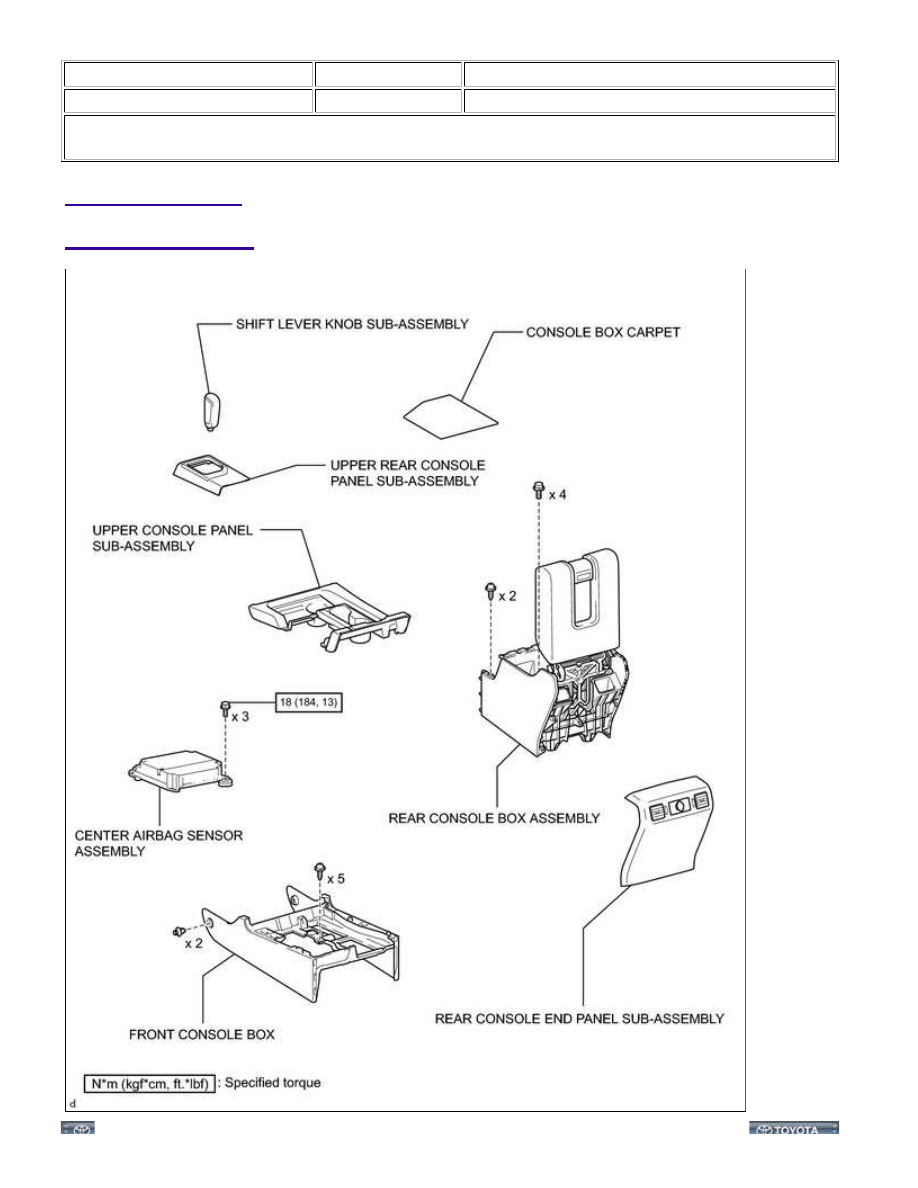

Title: SUPPLEMENTAL RESTRAINT SYSTEM: CENTER AIRBAG SENSOR ASSEMBLY (for Floor Shift Type):

COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION
