4.

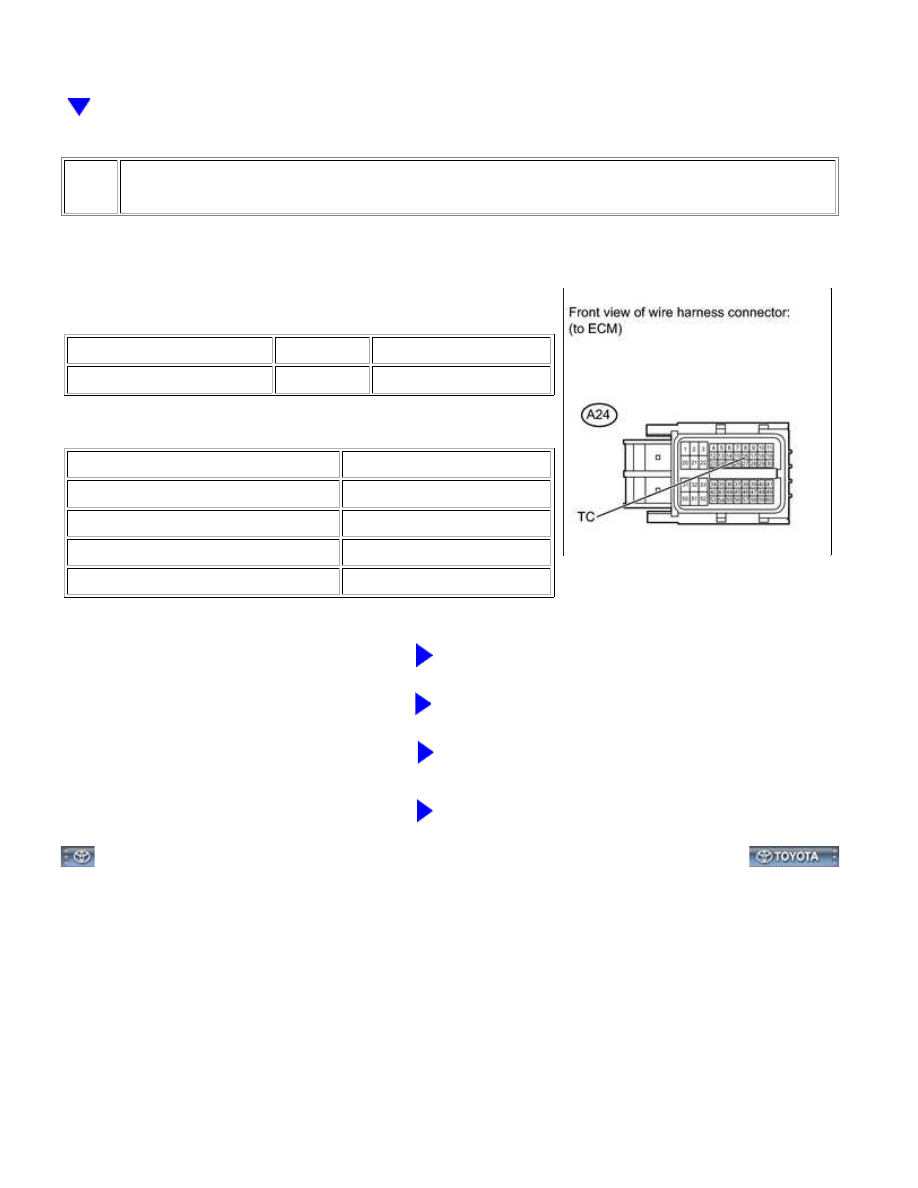

CHECK HARNESS AND CONNECTOR (ECM - BODY GROUND)

(a) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A24-16 (TC) - Body ground

Always

1 MΩ or higher

Result

RESULT

PROCEED TO

NG

A

OK (for 1UR-FE)

B

OK (for 3UR-FE)

C

OK (for 3UR-FBE)

D

B

REPLACE ECM

C

REPLACE ECM

D

REPLACE ECM

A

REPAIR OR REPLACE HARNESS OR CONNECTOR OR

EACH ECU

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: Diagnos...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000030FV009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: CENTER AIRBAG SENSOR ASSEMBLY (for Column Shift Type):

COMPONENTS; 2015 MY Tundra [08/2014 -        ]

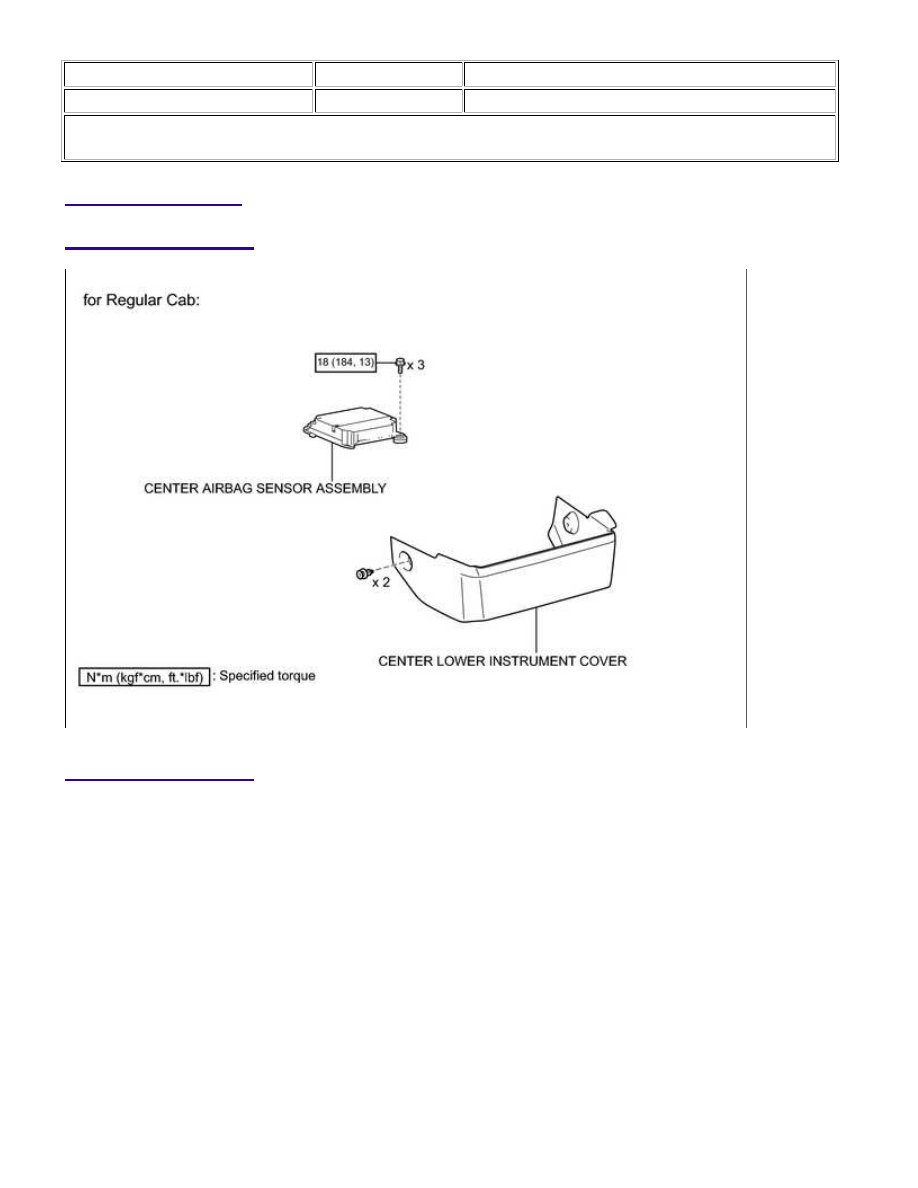

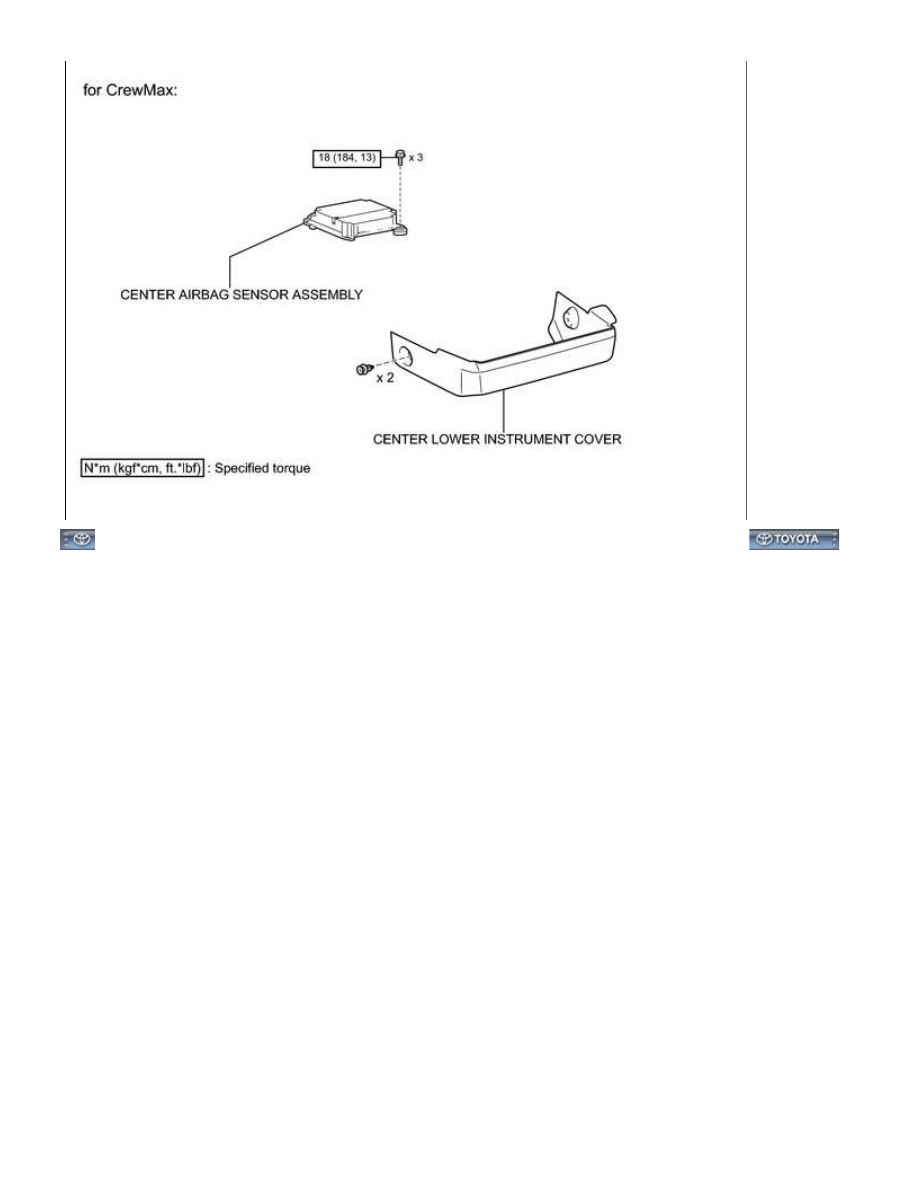

COMPONENTS

ILLUSTRATION

ILLUSTRATION

SUPPLEMENTAL RESTRAINT SYSTEM: CENTER AIRBAG SENSO...

SUPPLEMENTAL RESTRAINT SYSTEM: CENTER AIRBAG SENSO...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000030FY009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: CENTER AIRBAG SENSOR ASSEMBLY (for Column Shift Type):

ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

1. CHECK CENTER AIRBAG SENSOR ASSEMBLY (VEHICLE NOT INVOLVED IN COLLISION)

(a) Perform a diagnostic system check



.

2. CHECK CENTER AIRBAG SENSOR ASSEMBLY (VEHICLE INVOLVED IN COLLISION AND

AIRBAG HAS NOT DEPLOYED)

(a) Perform a diagnostic system check



.

3. CHECK CENTER AIRBAG SENSOR ASSEMBLY (VEHICLE INVOLVED IN COLLISION AND

AIRBAG IS DEPLOYED)

(a) Replace the center airbag sensor.

CAUTION:
