(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Connect the connector to the combination meter.

(d) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(e) Turn the ignition switch to ON.

(f) Check the SRS warning light condition.

OK:

After the primary check period, SRS warning light goes off for approximately 10 seconds and remains on.

Result

RESULT

PROCEED TO

NG

A

OK (for Column Shift Type)

B

OK (for Floor Shift Type)

C

HINT:

The primary check period is approximately 6 seconds after the ignition switch is turned ON.

A

GO TO METER / GAUGE SYSTEM

B

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

C

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: SRS Wa...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002OPB00NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: Diagnosis Circuit; 2015 MY Tundra [08/2014 -

       ]

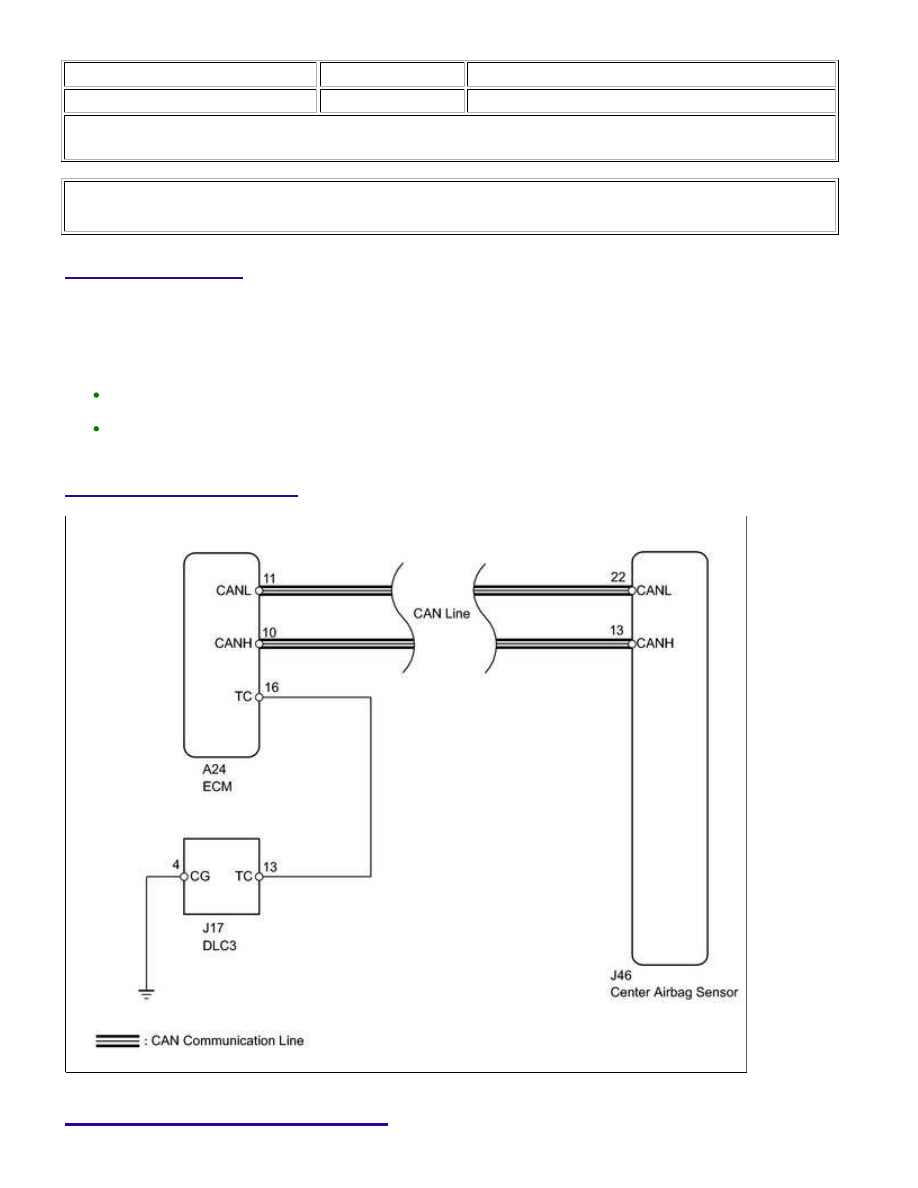

Diagnosis Circuit

DESCRIPTION

HINT:

INSPECTION PROCEDURE

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: Diagnos...

B

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the
negative (-) battery terminal. Therefore, make sure to read the disconnecting the cable from the negative

(-) battery terminal notices before proceeding with work



.

When disconnecting the cable from the negative (-) battery terminal while performing repairs, some

systems need to be initialized after the cable is reconnected



.

PROCEDURE

1.

CHECK CAN COMMUNICATION SYSTEM

(a) Check if a CAN communication system DTC is output



.

Result

RESULT

PROCEED TO

DTC is output

A

DTC is not output

B

A

REPAIR CIRCUITS INDICATED BY OUTPUT DTCS

2.

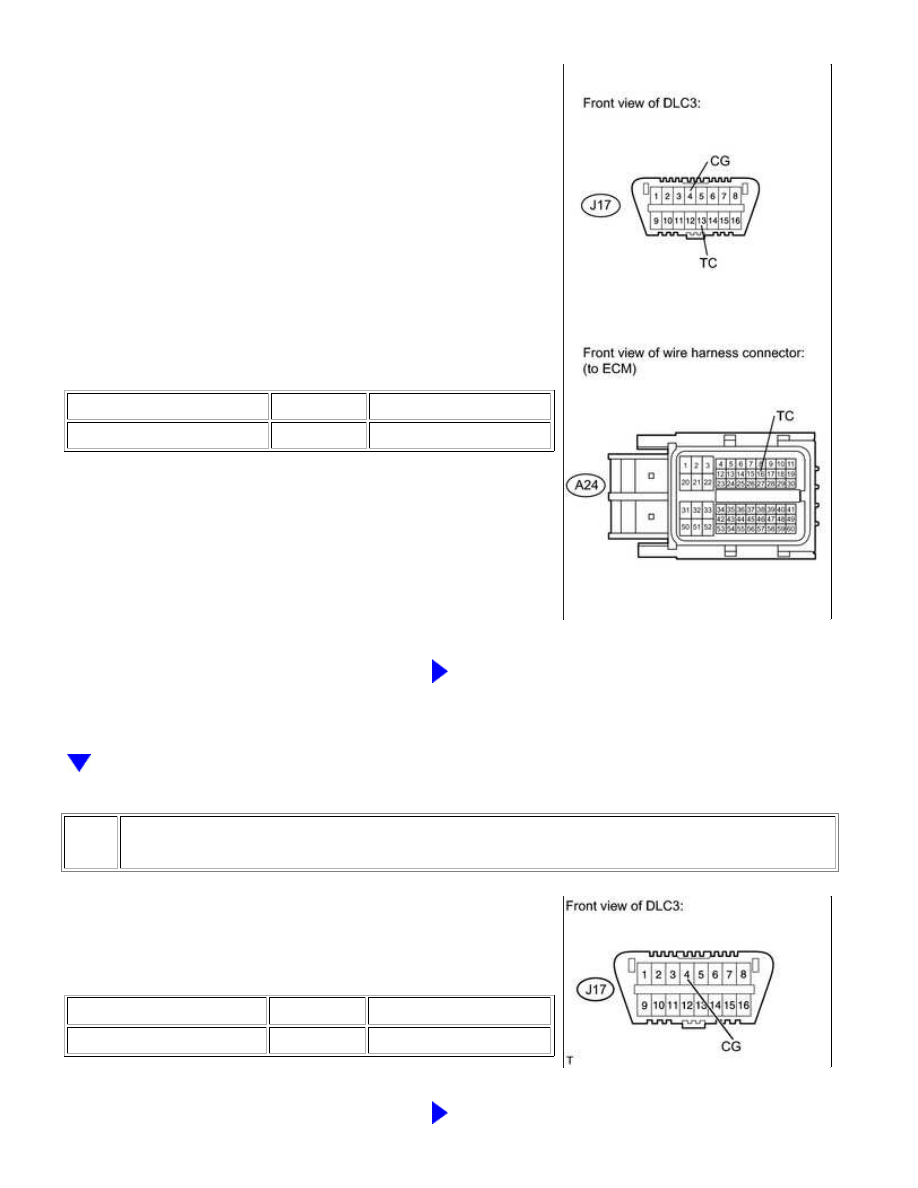

CHECK HARNESS AND CONNECTOR (DLC3 - ECM)

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: Diagnos...

OK

(a) Turn the ignition switch off.

(b) Disconnect the A24 ECM connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J17-13 (TC) - A24-16 (TC)

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

3.

CHECK HARNESS AND CONNECTOR (DLC3 - BODY GROUND)

(a) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J17-4 (CG) - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR
