Toyota Tundra (2015 year). Manual - part 3036

OK

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J28-2 (IG+) - J28-24

(ES)

Ignition switch ON

11 to 14 V

J28-1 (B) - J28-24 (ES)

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J28-24 (ES) - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

6.

CHECK SRS WARNING LIGHT

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Connect the connector to the combination meter.

(d) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(e) Turn the ignition switch to ON.

(f) Check the SRS warning light condition.

OK:

After the primary check period, SRS warning light goes off for approximately 10 seconds and remains on.

Result

RESULT

PROCEED TO

NG

A

OK (for Column Shift Type)

B

OK (for Floor Shift Type)

C

HINT:

The primary check period is approximately 6 seconds after the ignition switch is turned ON.

A

GO TO METER / GAUGE SYSTEM

B

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: SRS Wa...

C

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: SRS Wa...

OK

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000000YE30KAX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: SRS Warning Light does not Come ON; 2015 MY

Tundra [08/2014 -        ]

SRS Warning Light does not Come ON

DESCRIPTION

Refer to the "SRS Warning Light Remains ON"



.

WIRING DIAGRAM

Refer to the "SRS Warning Light Remains ON"



.

INSPECTION PROCEDURE

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the
negative (-) battery terminal. Therefore, make sure to read the disconnecting the cable from the negative

(-) battery terminal notices before proceeding with work



.

When disconnecting the cable from the negative (-) battery terminal while performing repairs, some

systems need to be initialized after the cable is reconnected



.

PROCEDURE

1.

CHECK BATTERY

11 to 14 V

NG

CHECK AND REPLACE BATTERY OR CHARGING

SYSTEM

2.

CHECK CONNECTORS

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Check that the connectors are properly connected to the combination meter.

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: SRS Wa...

OK

OK

OK:

The connectors are properly connected.

NG

CONNECT CONNECTORS PROPERLY

3.

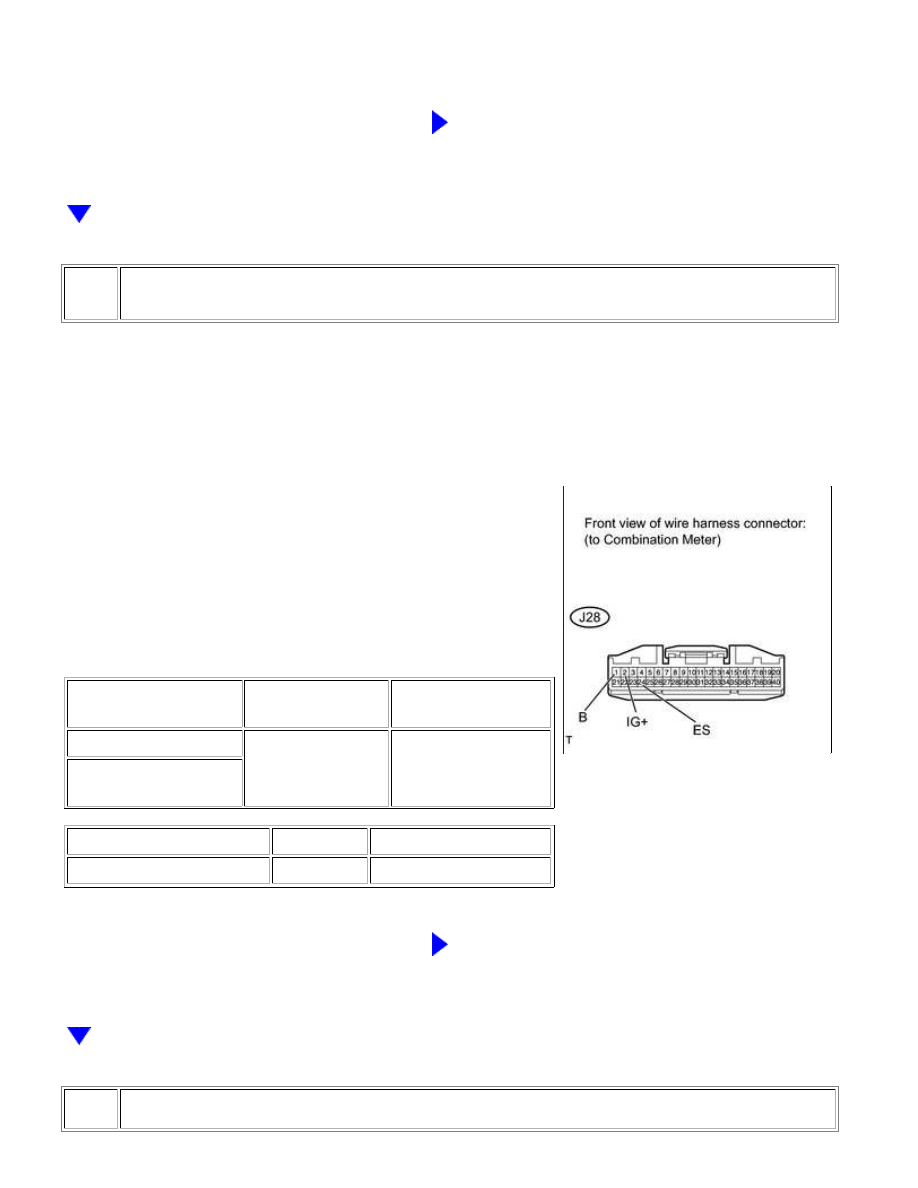

CHECK HARNESS AND CONNECTOR (SOURCE VOLTAGE OF COMBINATION METER)

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery,

and wait for at least 90 seconds.

(c) Disconnect the J28 combination meter connector.

(d) Connect the negative (-) terminal cable to the battery, and

wait for at least 2 seconds.

(e) Turn the ignition switch to ON.

(f) Measure the voltage and resistance according to the value(s)

in the table below.

Standard voltage:

Standard resistance

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J28-1 (B) - J28-24 (ES)

Ignition switch ON

11 to 14 V

J28-2 (IG+) - J28-24

(ES)

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J28-24 (ES) - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

4.

CHECK SRS WARNING LIGHT

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: SRS Wa...
